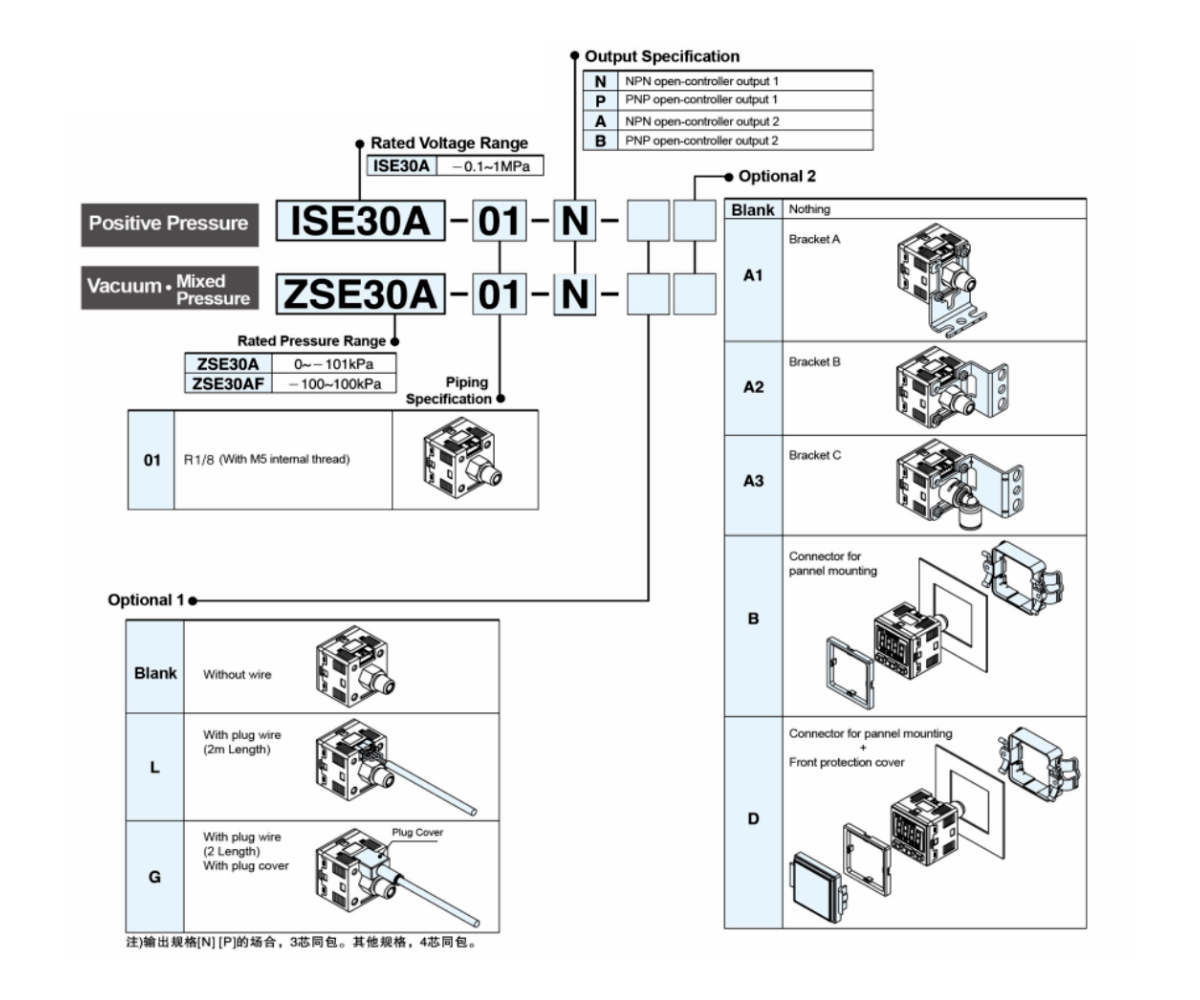

| Modell | ZSE30AF
(Vegyes nyomású) | ZSE30A (Vákuumnyomás) | ISE30A
(pozitív nyomás) |
| Névleges nyomástartomány | -100,0 ~ 100,0 kPa | 0-101 kPa | 0,0-1,000 MPa |
| Nyomástartomány beállítása | -101,0-101,0 kPa | -101,3-10,0 kPa | -0,100 ~ 1,000 MPa |
| Nyomásálló | 300 kPa | 1,5 MPa |
| Folyadék | Levegő, Nem korrozív, Nem gyúlékony |
| Nyomásegység beállított minimális skála | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bár | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| Hgmm | 1 | - |
| Feszültség | 12-24V DC ±10%, hullámosság csúcs 10% alatt |
| Fogyasztási áram | ≤40mA alatt (terhelés nélkül) |

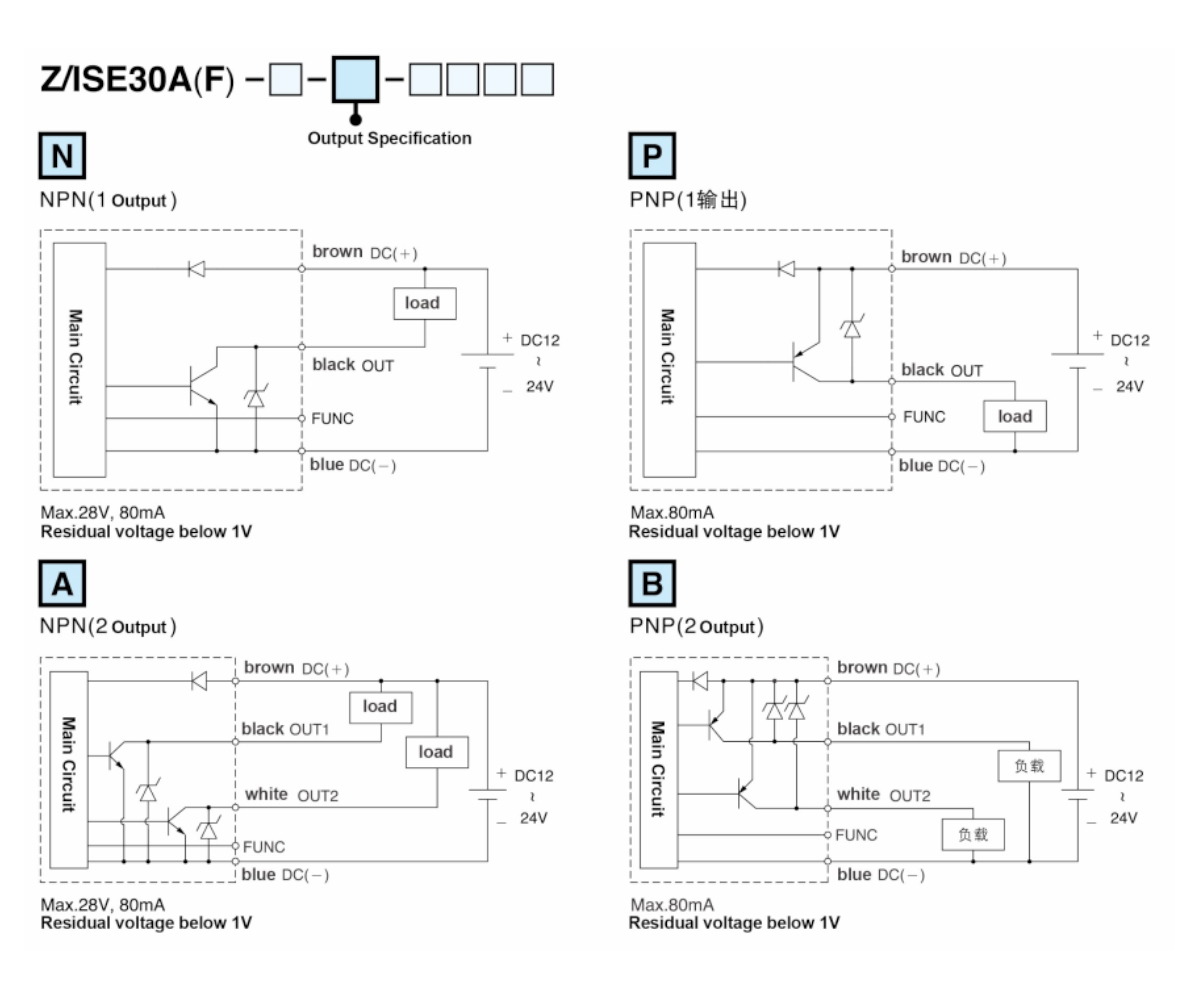

| Kimenet váltása | 2 NPN nyitott vezérlő kimenet 2 PNP nyitott vezérlő kimenet
Max. terhelő áram: 125 mA Max. terhelési áram: 125 mA
Max. tápfeszültség: 30 VDC Max. Tápfeszültség: 24 VDC
Belső nyomásesés: 1,5 V alatti Belső nyomásesés: 1,5 V alatt |
Ismétlési pontosság
| ±0,2%F.S. ±1 számjegy lent |
| Differenciál | Egypontos beállítási modell | Állítható (*1) |
| Differenciál Mode Window |
| Ablak összehasonlító mód |
| Reakció idő | ≤2,5 ms (hibás működés megelőzésére szolgáló funkció: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms opcionális) |
| Kimeneti rövidzárlat elleni védelem | Igen |

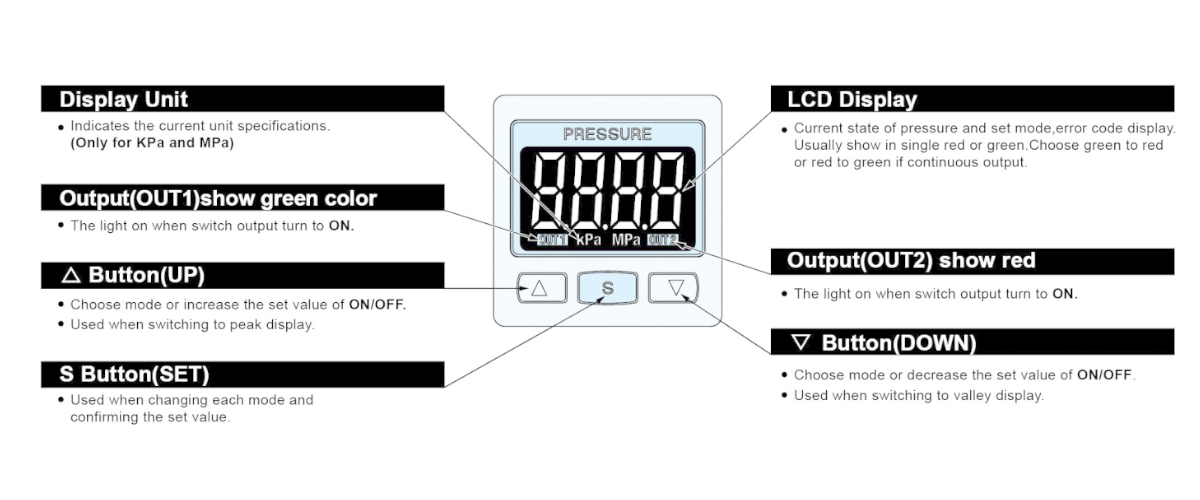

| Kijelző | 3 színű (piros/zöld/narancs) kijelző (mintavételi sebesség: 5-ször/másodperc) |
| Kijelző Accuracy | ≤±2%F.S. ±1 számjegy (környezeti hőmérséklet: 25±3 ℃) |
| Művelet jelzőfény | Narancs színű (1 és 2 jelzőlámpa) OUT1 OUT2 |
Lineáris analóg kimenet
[feszültségkimenet (*2)] | Kimeneti feszültség: 1~5V≤±2,5%F.S. (Névleges nyomástartomány)
Linearitás: ≤±1%F.S.
Kimeneti impedancia kb 1kΩ |
Lineáris analóg kimenet
[feszültségkimenet (*3)] | Kimeneti áram: 4~20mA≤±2,5%F.S. (Névleges nyomástartomány)
Linearitás: ≤±1%F.S.
Maximális terhelési impedancia: 300Ω (feszültség 12V)
600Ω (a feszültség 24V)
Minimális terhelési impedancia: 50Ω |
Környezetvédelmi
Ellenálló | Védelmi szint | IP40 |
| Környezeti hőmérséklet | Művelet: 0 ~ 50 ℃, megtakarítás: -10 ~ 60 ℃ (nincs harmat vagy nem fagyott) |
| Környezeti páratartalom | Akció és megtakarítás: 35-85% relatív páratartalom (nincs harmat) |
| Nyomásálló | 1000 V AC 1 perc (a vezetékek és a műanyag burkolat között) |
Szigetelési ellenállás | 500MΩ felett (500V DC) (a vezetékek és a műanyag burkolat között) |
| Rezgésálló | Komplex amplitúdó 1,5 mm, percenként 10 Hz ~ 55 Hz ~ 10 Hz, 2 óra minden irányban (X, Y, Z) |
| Ütésálló | 100m/s² (10G) 3 óra minden irányban (X,Y,Z) |
| Hőmérséklet jellemzői | ≤±2,5% F.S. Hasonlítsa össze a referencia hőmérsékletet 25 ℃ (0-50 ℃ között) |

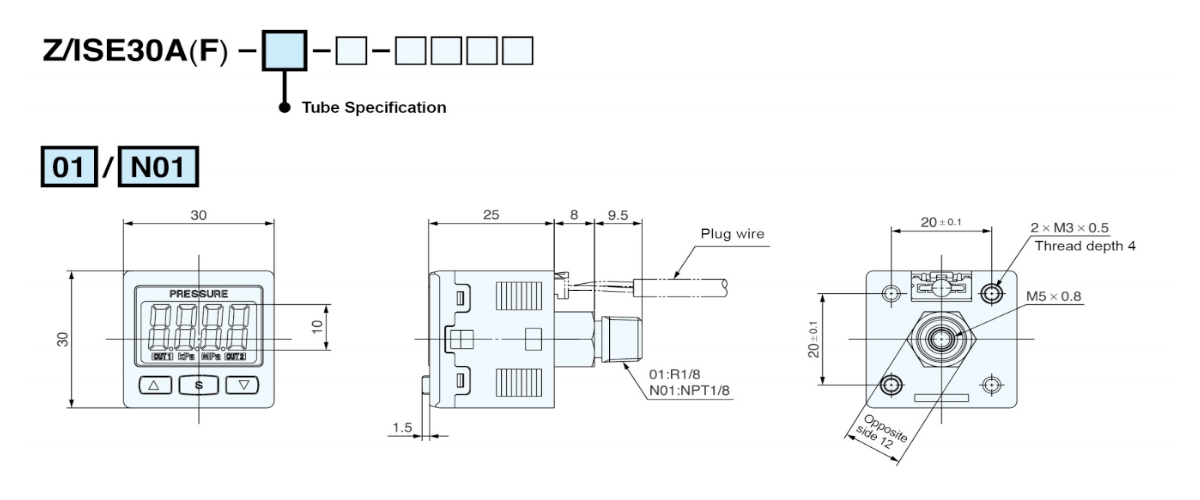

| Csatlakozás átmérője | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| A vezeték specifikációi | Olajálló PVC huzal (0,15 mm²) |
| Súly | Körülbelül 80 g (2 méteres vezetékkel együtt) |
Megjegyzés: 1. Az egypontos beállítási mód és az ablak-összehasonlító mód 1-8 számjegy eltérést állíthat be.
2. A feszültségkimenet kiválasztásakor nincs áramkimenet. A két kimeneti típus közül csak az egyik választható.
3. Az áramkimenet kiválasztásakor nincs feszültségkimenet. A két kimeneti típus közül csak az egyik választható. |
