Kombinált vákuumgenerátor

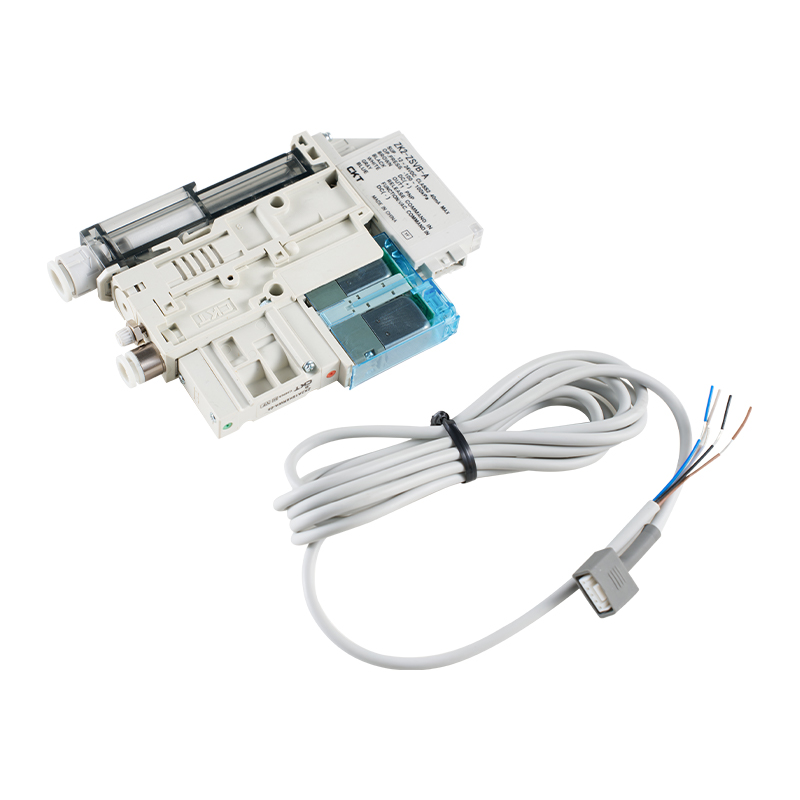

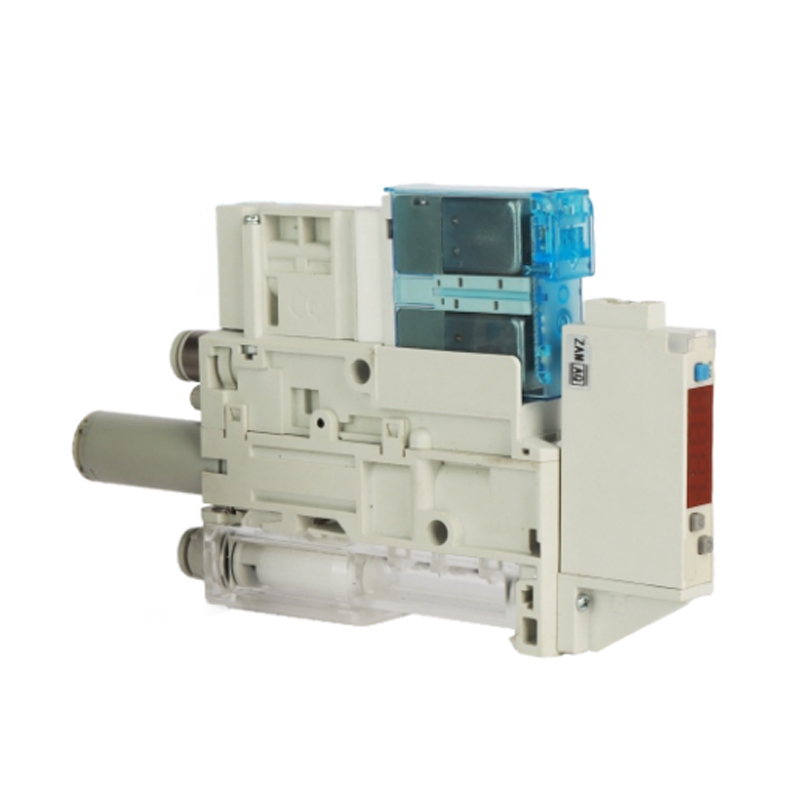

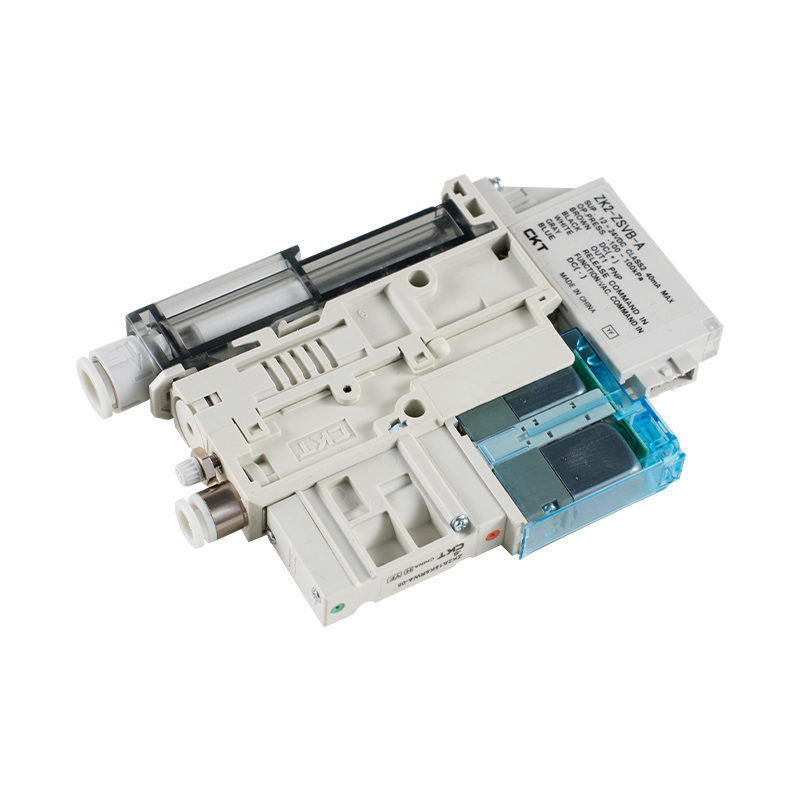

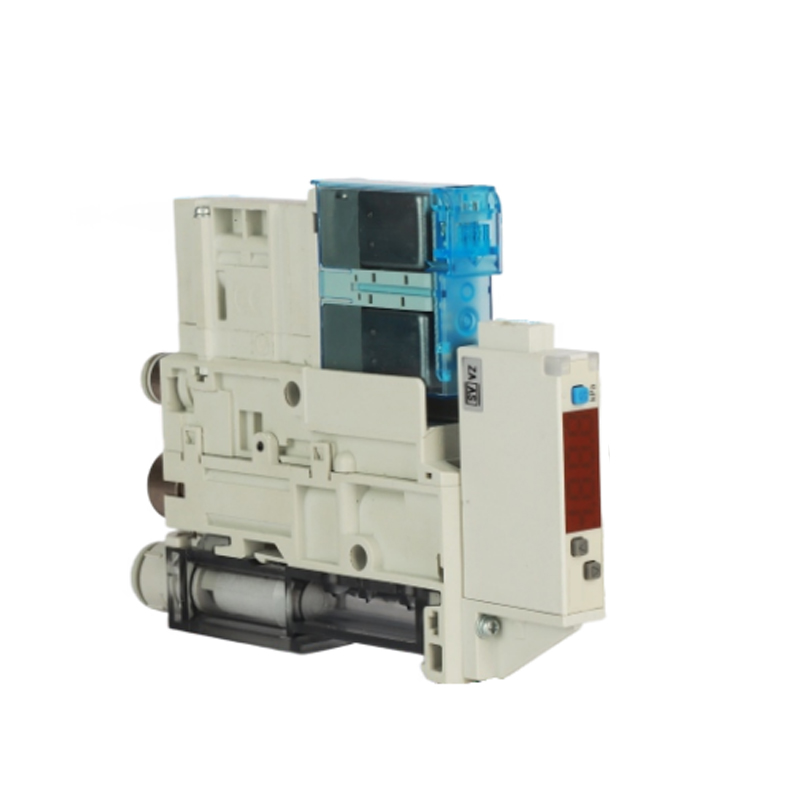

ZK2A sorozatú vákuumgenerátor

A ZK2A sorozatú vákuumgenerátor egy integrált vákuumgenerátor, amelyet hatékony anyagadszorpcióra és -kezelésre terveztek ipari automatizálási forgatókönyvekben. Kompakt szerkezete integrálja a vákuumgenerálást, az állapotfigyelést és a légáramlás-szabályozási funkciókat, és a Venturi-elven keresztül gyors vákuum létrehozást és kibocsátást tesz lehetővé, amely alkalmas különféle könnyű és közepes terhelések stabil megfogási igényeire.

Alapvető jellemzők
1. Hatékony gázfogyasztási tervezés: Optimalizálja a belső áramlási csatornákat a sűrített levegő fogyasztásának csökkentése, az energiafogyasztás és a szívóteljesítmény kiegyensúlyozása érdekében
2. Moduláris interfész: A szabványos gáz- és elektromos interfészek lehetővé teszik a gyors integrációt a robotkar vagy a szerszámvezeték végébe
3. Állapot visszajelzési mechanizmus: A beépített vákuumérzékelő port külső nyomáskapcsolóhoz csatlakoztatható az adszorpció állapotának valós időben történő figyeléséhez
4. Szennyezésgátló szerkezet: A mozgó alkatrészek nélküli kialakítás csökkenti a meghibásodási arányt, és alkalmazkodik az olyan összetett munkakörülményekhez, mint a por és a törmelék
5. Többlépcsős vákuumkonfiguráció: Különböző torokspecifikációs változatokat kínál, hogy megfeleljen a differenciált áramlási és vákuumkövetelményeknek
6. Kompakt csomagolás: Az integrált héj csökkenti a külső csőcsatlakozásokat, leegyszerűsíti a telepítési helyet és a karbantartás bonyolultságát

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:VY sorozatú vákuumgenerátor
KÖVETKEZŐ:ZK2 sorozatú vákuumegység/vákuumgenerátor
  • Modelll (standard modell a kapcsolóegységhez) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Névleges nyomástartomány 0-101 kPa -100-100 kPa
    Nyomástartomány beállítása, nyomástartomány megjelenítése 10-105 kPa -105 ~ 105 kPa
    Nyomásállóság 500 kPa
    Minimális beállítási egység 0,1 kPa
    Tápfeszültség DC 12–24 V ±10%, impulzus (p-p) kevesebb, mint 10% (fordított csatlakozás védelemmel)
    Jelenlegi fogyasztás 40mA alatt
    Kapcsolja ki a kimenetet Kimeneti formátum NPN vagy PNP kollektor szakadt áramkör 2 kimenet (választható)
    Maximális terhelési áram 80mA
    Maximális alkalmazott feszültség 28 V (NPN kimenet esetén)
    Maradék feszültség 2V alatt (amikor a terhelési áram 80mA)
    Válaszidő Kevesebb, mint 2,5 ms (az antioszcilláció funkció használatakor: válassza a 20, 100, 500, 1000 vagy 2000 ms értéket)
    Rövidzárlat elleni védelem Van
    Ismételhetőség ±0,2%F.S. ±1 számjegy
    Késleltetés Késleltetés mode Változó 0-tól Megjegyzés)
    Felső és alsó határ összehasonlító mód
    Megjelenítési mód 31/2 számjegyű 7 szegmenses LED 1 színű kijelző (piros)
    Kijelző pontossága a teljes skála ±2%-a ±1 számjegy (25 ± 3°C környezeti hőmérsékleten)
    Műveletjelző lámpa Ha a kapcsoló kimenete BE van kapcsolva, a lámpa világít. OUT1: zöld OUT2: piros
    Környezetileg ellenálló Védő szerkezet IP40
    Hőmérséklet tartomány Tárolási feltételek: -10-60°C (nincs páralecsapódás, nincs fagyás)
    Páratartalom tartomány Működés és tárolás közben: 35-85% relatív páratartalom (nincs páralecsapódás)
    Ellenáll a feszültségnek AC1000V 1 perc A töltőegység és a ház között
    Szigetelési ellenállás 50 MΩ vagy nagyobb (DC 500 V megohm) a töltőegység és a ház között
    Hőmérséklet jellemzői ±2% F.S. (25°C-os környezeti hőmérséklet alapján)

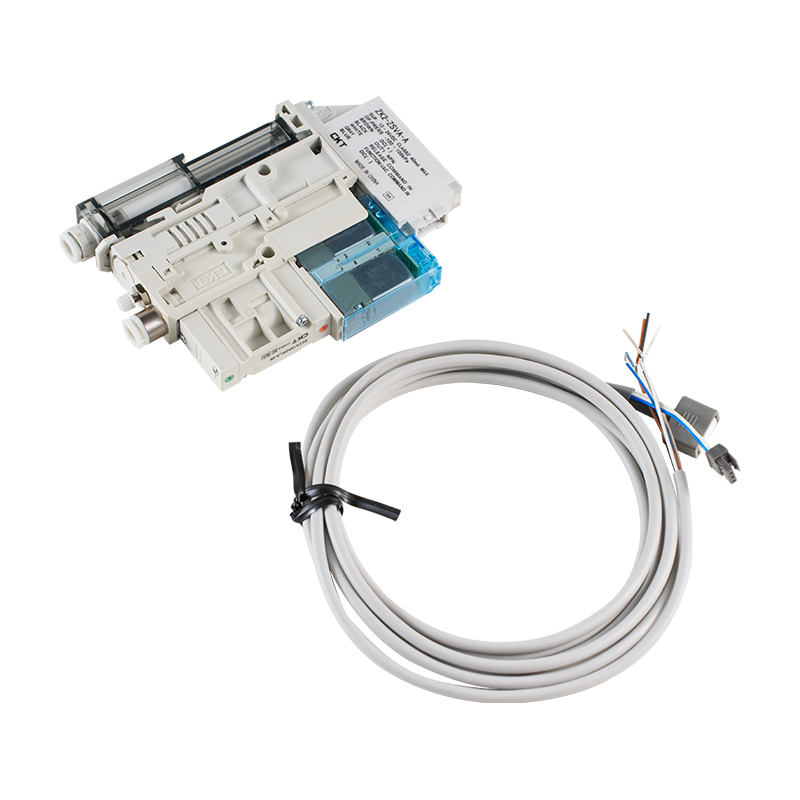

    Drót Olajálló etilén gumi szigetelésű kábel, 5 eres, 0,35 mm², 2 m Vezeték keresztmetszete: 0,15 mm² (AWG 26) Szigetelés külső átmérője: 1,0 mm
    Megjegyzés: Ha a nyomás a beállított érték körül ingadozik, oszcilláció lép fel, ha a hiszterézis nincs beállítva az ingadozási tartomány fölé.

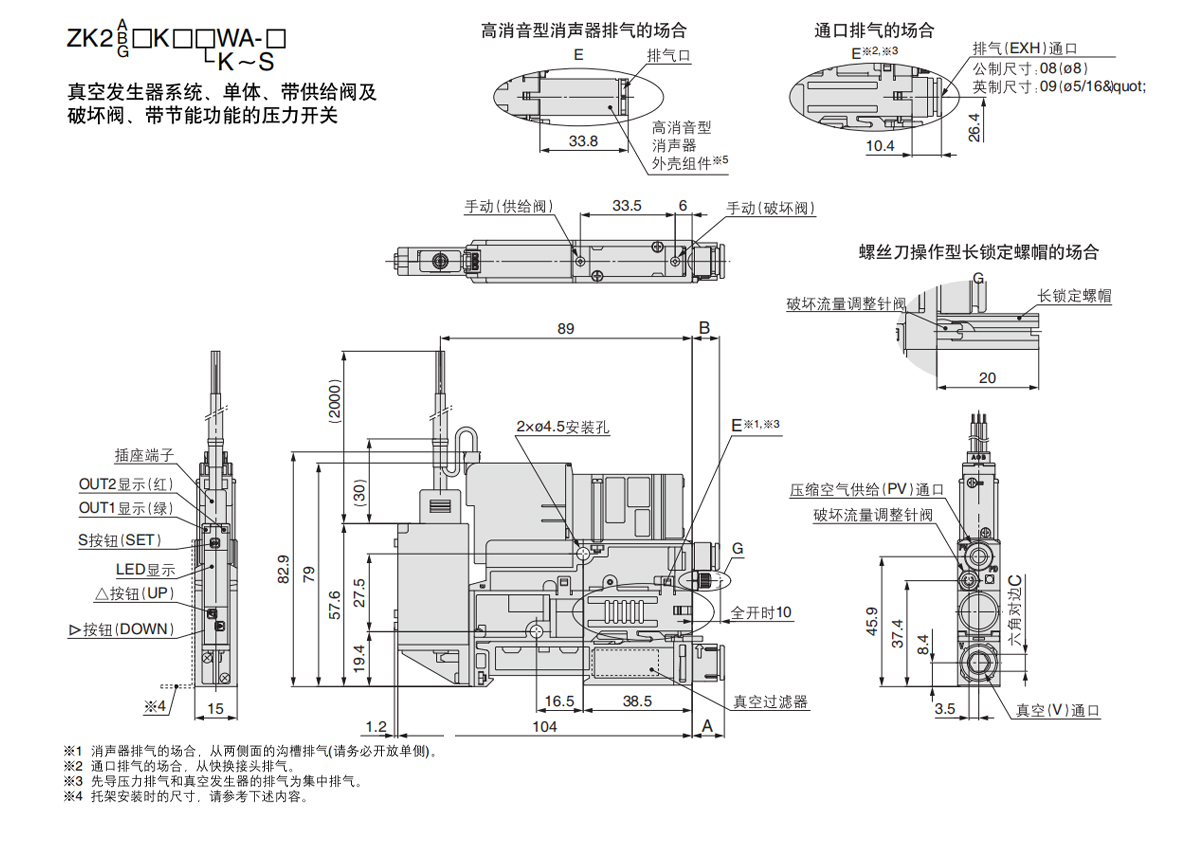

    Vákuumos nyomáskapcsoló energiatakarékos funkcióval
    Model ZK2-ZSV□□□-A
    Névleges nyomástartomány -100-100 kPa
    Állítsa be a nyomástartományt -105-105 kPa
    Nyomásállóság 500 kPa
    Minimális beállítási egység 0,1 kPa
    Tápfeszültség DC 12–24 V ±10% impulzus (p-p) kevesebb, mint 10% (fordított csatlakozás elleni védelemmel)
    Jelenlegi fogyasztás 40mA alatt
    Kapcsolja ki a kimenetet Kimeneti formátum NPN vagy PNP nyitott kollektor OUT1: Általános cél: OUT2: Szelepvezérléshez
    Maximális terhelési áram 80mA
    Maximális alkalmazott feszültség DC 26,4V
    Maradék feszültség 2V alatt (amikor a terhelési áram 80mA)
    Válaszidő Kevesebb, mint 2,5 ms (az antioszcilláció funkció használatakor: válassza a 20, 100, 500, 1000 vagy 2000 ms értéket)
    Rövidzárlat elleni védelem Van
    Ismételhetőség ±0,2%F.S. ±1 számjegy
    Késleltetés Késleltetés mode Változó 0-tól Megjegyzés)
    Megjelenítési mód 31/2 számjegyű 7 szegmenses LED színes kijelző (piros)
    Kijelző pontossága a teljes skála ±2%-a ±1 számjegy (25 ± 3°C környezeti hőmérsékleten)
    Műveletjelző lámpa Ha a kapcsoló kimenete BE van kapcsolva, a lámpa világít. OUT1: zöld OUT2: piros
    Környezetileg ellenálló Védő szerkezet IP40
    Működési hőmérséklet tartomány 5 ~ 50 ℃
    Ellenáll a feszültségnek AC1000V 1 perces töltőegység és ház
    Szigetelési ellenállás 50 MΩ vagy nagyobb (DC 500 V megohm) a töltőegység és a ház között
    Hőmérséklet jellemzői ±2% F.S. (25°C-on, 5-50°C üzemi hőmérséklet-tartományban)
    Drót 5 eres kábel Ø3,5, 2m Vezeték keresztmetszete: 0,15mm² (AWG26) Szigetelő külső átmérője: 1,0mm
    Megjegyzés: Ha a nyomás a beállított érték körül ingadozik, oszcilláció lép fel, ha a hiszterézis nincs beállítva az ingadozási tartomány fölé.

  • ① Ellátó szelep és szakítószelep kombináció ③ Vákuumnyomás kapcsoló, nyomásérzékelő
    Mark Ellátó szelep Megsemmisítő szelep Mark Írja be Nyomástartomány
    [kPa]     		Műszaki adatok
    N.C. Önfenntartó N.C. NPN PNP Mértékegység átváltás
    Funkció 3. megjegyzés)
    K ● - ● 2 kimenet
    R - ● 2. megjegyzés) ● A Vákuumnyomás kapcsoló 0-101 ● - ●
    Megjegyzés 1) A vákuumcső közepére állítson be egy szakítószelepet vagy légköri szívószelepet.
    Megjegyzés 2) Ha 20 ms-ig vagy hosszabb ideig feszültség alatt van, a vákuumgenerálás állapota megmarad, és amikor a szakítószelep feszültség alá kerül, a vákuum leáll.     		B ● - Nincs (SI mértékegység rögzített)
    C - ● ●
    ② Névleges feszültség (tápszelep, szakítószelep) D - O Nincs (SI mértékegység rögzített)
    Mark Feszültség E -100-100 ● - ●
    5 DC24V F ● - Nincs (SI mértékegység rögzített)
    H - ● ●
    6 DC12V J - ● Nincs (SI mértékegység rögzített)
    A mértékegység-átváltás nélküli specifikáció kPa-ban van rögzítve.

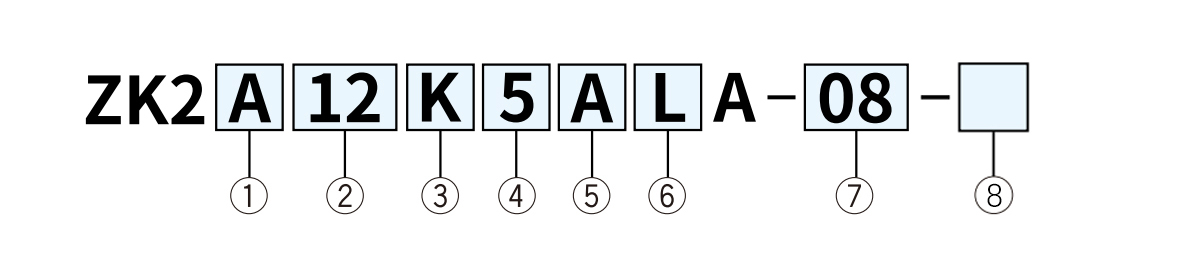

    ④A dugó specifikációi (ellátó szelep, szakítószelep, vákuumnyomás kapcsoló ⑤ Vákuum (V) Átjárás
    Mark Ellátó szelep ·Destruction valve used 300 mm(plug assembly) 4. megjegyzés) 2 m (dugóval vezetékes) a vákuumnyomás kapcsolóhoz 3 m (beépített vezeték) nyomásérzékelő alkatrészekben használatos Mark Vákuum (V) port
    L ● ● 06 Ø 6
    L1 Egyik sem ● 08 Ø 8
    L2 ● Egyik sem

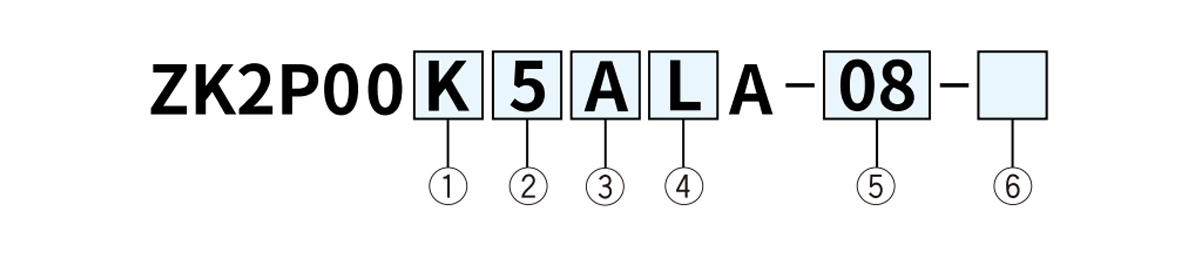

    ② A fúvóka átmérője ④Névleges feszültség (tápszelep, szakítószelep) ⑤ Vákuumnyomás kapcsoló/nyomásérzékelő
    Mark Fúvóka átmérője Mark Feszültség Mark Írja be Nyomástartomány
    [kPa]     		Műszaki adatok
    07 Ø 0.7 5 DC24V NPN PNP Mértékegység-átalakító funkcióval 4. megjegyzés)
    10 Ø 1.0 2 kimenet
    12 Ø 1.2 6 DC12V A Vákuumnyomás kapcsoló 0-101 ● - ●
    15 Ø 1.5 B ● — Nincs (SI mértékegység rögzített)
    C — ● ●
    D - ● Nincs (SI mértékegység rögzített)
    ③ Ellátó szelep és szakítószelep kombináció E -100-100 ● — ●
    Mark Ellátó szelep Megsemmisítő szelep F ● — Nincs (SI mértékegység rögzített)
    N.C. Önfenntartó típus N.C. H — ● ●
    K ● ● J — ● Nincs (SI mértékegység rögzített)
    R - ● 3. megjegyzés) ● K Vákuumnyomás kapcsoló with energy-saving function -100-100 ● - ●
    Megjegyzés 3) Ha 20 ms-ig vagy hosszabb ideig feszültség alatt van, a vákuumgenerálás állapota megmarad, és amikor a roncsolószelep feszültség alá kerül, a vákuum leáll. Q ● -
    —     		Nincs (SI mértékegység rögzített)
    R — ● ●
    S - ● Nincs (SI mértékegység rögzített)
    ⑥ Dugasz jellemzői (ellátó szelep, szakítószelep, vákuumnyomás kapcsoló)
    Mark Ellátó szelep, rupture valve used 300 mm (plug assembly) 5. megjegyzés) 2m (dugóval vezetékes) vákuumnyomás kapcsolóhoz használt ⑦ Vákuum (V) port
    L ● ● Mark Vákuum (V) port
    L1 Egyik sem ● 06 Ø 6
    L2 ● Egyik sem 08 Ø 8
    W Energiatakarékos funkcióval Vákuumos nyomáskapcsolókban használatos

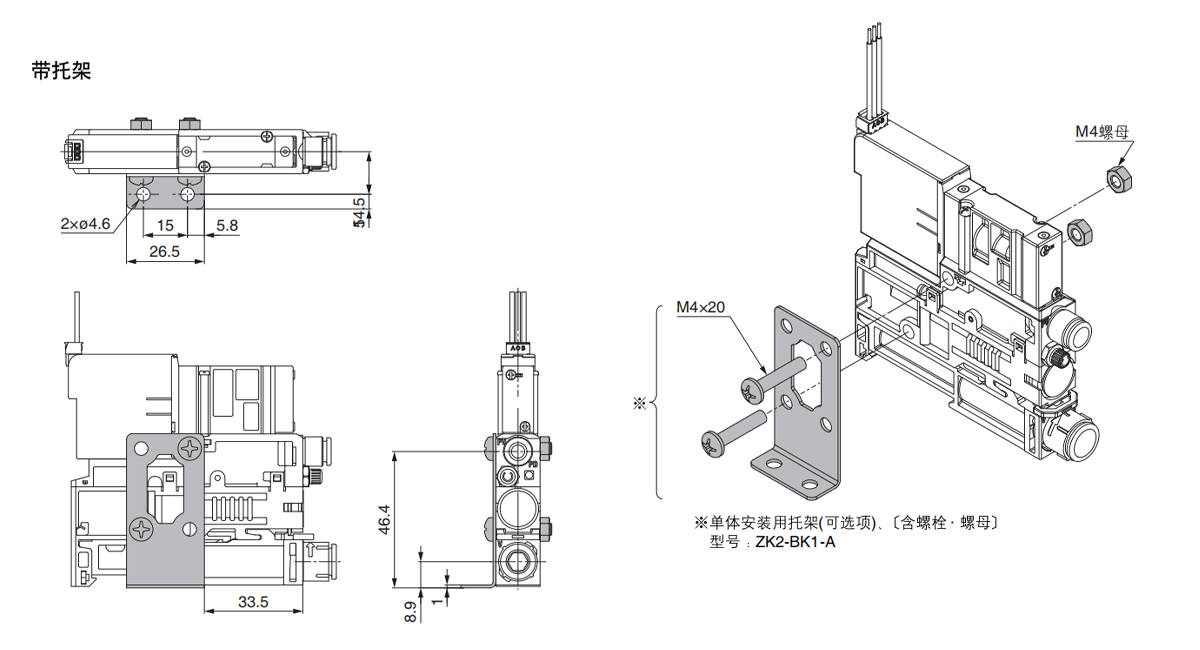

  • V-típusú nyílás A C PV csatlakozási típus B
    Metrikus méretek 06 Ø6 8.25 4 Metrikus méretek 06 06 9.7
    08 08 11.4 6
    Birodalmi méretek 07 01/4" 9.7 4.76 Birodalmi méretek 07 01/4" 12.3
    09 05/16" 11.4 6

    V-típusú nyílás A C PV csatlakozási típus B
    Metrikus méretek 06 06 8.25 4 Metrikus méretek 06 Ø6 9.7
    08 08 11.4 6
    Birodalmi méretek 07 01/4" 9.7 4.76 Birodalmi méretek 07 01/4" 12.3
    09 Ø5/16" 11.4 6

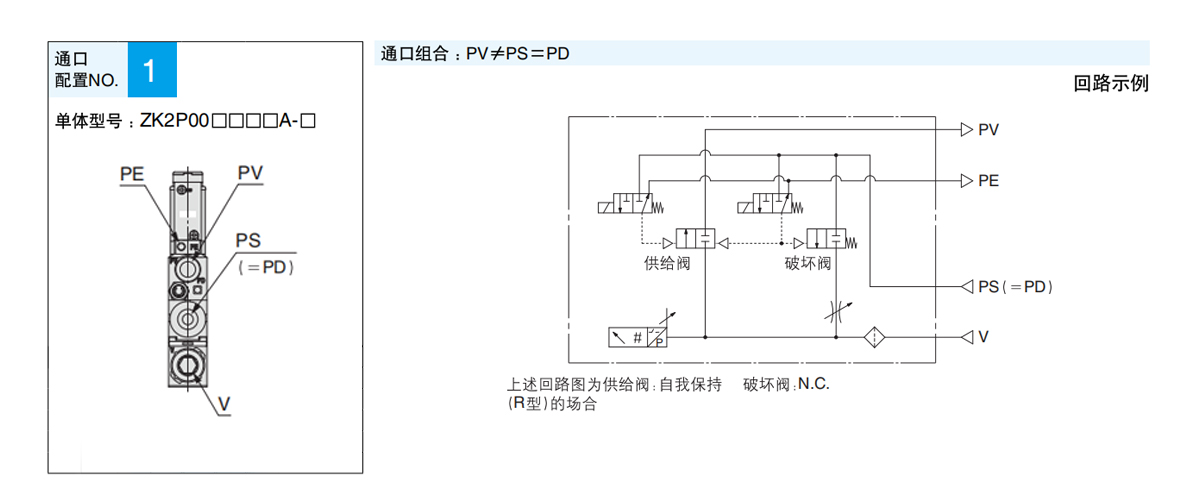

    Rendszer Vákuumszivattyú
    Fő típus Egyetlen egység
    Kipufogó módszer Nincs hangtompító
    Példák a specifikáció felhasználására, céljaira stb Vákuumszint -
    Kipufogó -
    Törési nyomás Ugyanaz a nyomás, mint a PS

    Rendszer Vákuum generátor
    Fő típus Egyetlen egység
    Kipufogó módszer Hangtompító kipufogó
    Példák a specifikáció felhasználására, céljaira stb Vákuumszint -
    Kipufogó Kibocsátások a működési környezetben
    Törési nyomás Ugyanaz, mint a PV nyomás

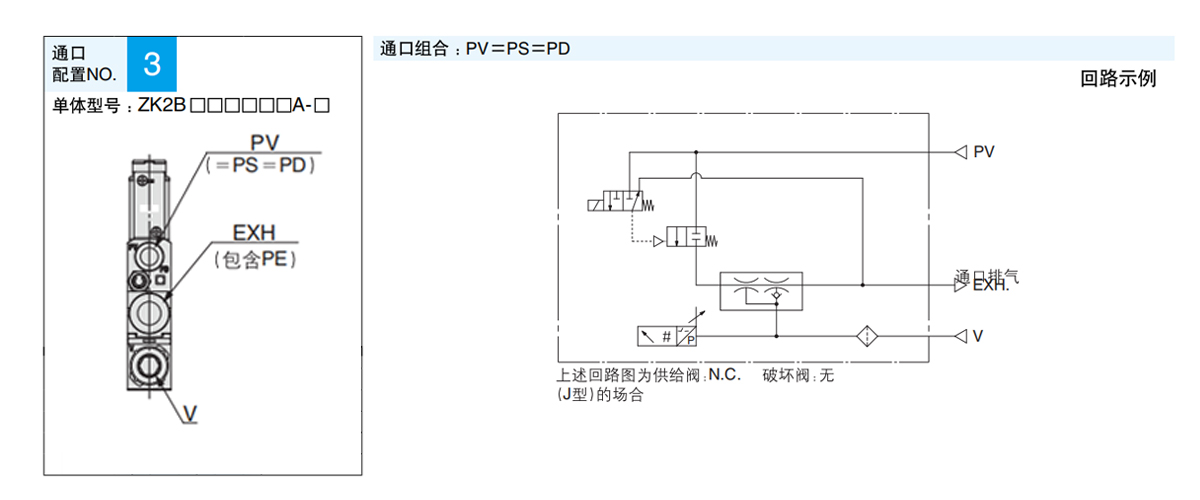

    Rendszer Vákuum generátor
    Fő típus Egyetlen egység
    Kipufogó módszer Nyissa ki a kipufogót
    Példák a specifikáció felhasználására, céljaira stb Vákuumszint -
    Kipufogó A csővezetékek után külön elszívást igényel
    Törési nyomás Ugyanaz, mint a PV nyomás

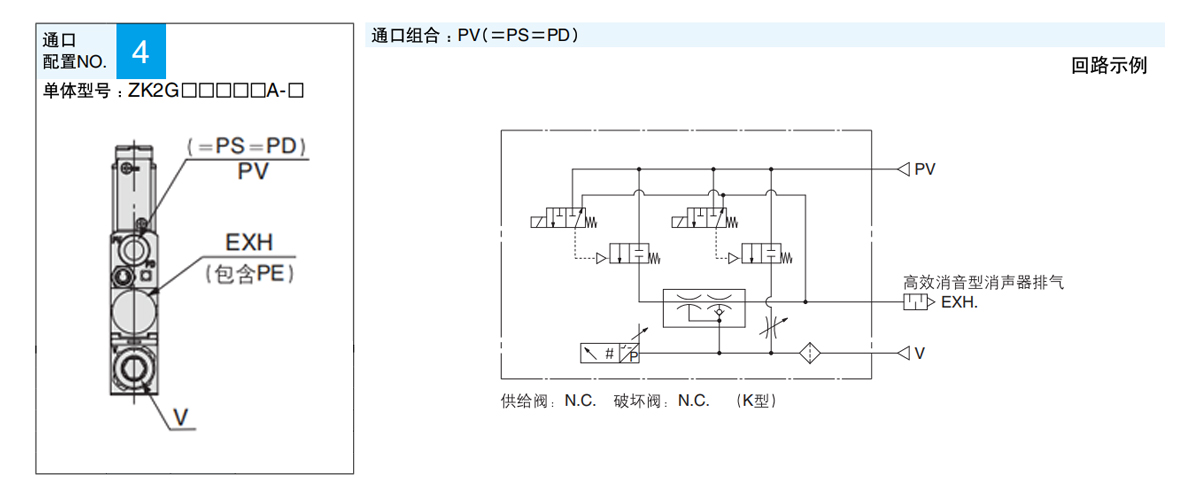

    Rendszer Vákuum generátor
    Fő típus Egyetlen egység
    Kipufogó módszer Magas zajcsökkentő hangtompító kipufogó
    Példák a specifikáció felhasználására, céljaira stb Vákuumszint -
    Kipufogó Kibocsátások a működési környezetben
    Törési nyomás Ugyanaz, mint a PV nyomás
