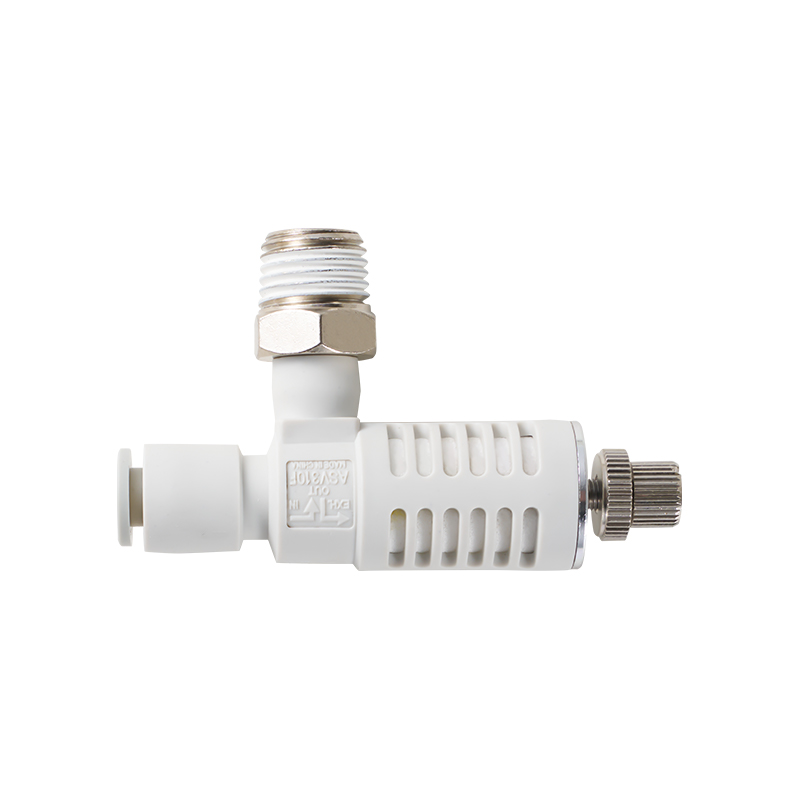

ASV sorozatú gyors kipufogószelep
  • ASV sorozatú gyors kipufogószelep
Áramlásszabályozó szelep/visszacsapó szelep

ASV sorozatú gyors kipufogószelep

Az ASV sorozatú gyors kipufogószelep egy speciális szelep, amelyet a pneumatikus rendszerben lévő működtetőelem kipufogógáz-kibocsátásának felgyorsítására használnak. A kipufogó út optimalizálásával lerövidíti a henger vagy a pneumatikus alkatrész visszaállítási reakcióidejét, és javítja a rendszer dinamikus teljesítményét.

Alapvető jellemzők
Kipufogóút optimalizálás

Alacsony ellenállású csatornát hozzon létre közvetlenül a légkör felé, hogy biztosítsa a gáz akadálytalan nyomáscsökkentését az aktuátor belső üregében, és kiküszöbölje az ellennyomás okozta késleltetést.


Integrált funkcionális kialakítás

Az egyszelepes ház a szívónyomás-különbség eltérítésének és a gyors kipufogógáznak a kettős funkcióját integrálja, külső komplex vezérlőáramkörök nélkül, leegyszerűsítve a rendszer felépítését.


Alkalmazkodóképesség a munkakörülményekhez

A belső dinamikus egyensúlyi struktúra alkalmazkodik a légnyomás ingadozásaihoz, és stabil kipufogógáz-karakterisztikát tart fenn gyakori indítás-leállítás vagy terhelési mutáció esetén.


A rendszer hatékonyságának javítása

A kipufogóciklus lerövidítésével és a berendezés üresjárati idejének csökkentésével közvetett módon javul a pneumatikus berendezés ciklussebessége és energiafelhasználási hatékonysága.


Hibacsökkentő mechanizmus

Automatikus váltás kipufogó üzemmódba, ha a levegőellátás megszakad, hogy elkerülje a működtető szerkezet ellenőrizhetetlen elmozdulását a maradék nyomás miatt.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:AK sorozatú visszacsapó szelep
KÖVETKEZŐ:ASP sorozatú fordulatszám-szabályozó szelep pilóta működtetésű visszacsapó szeleppel

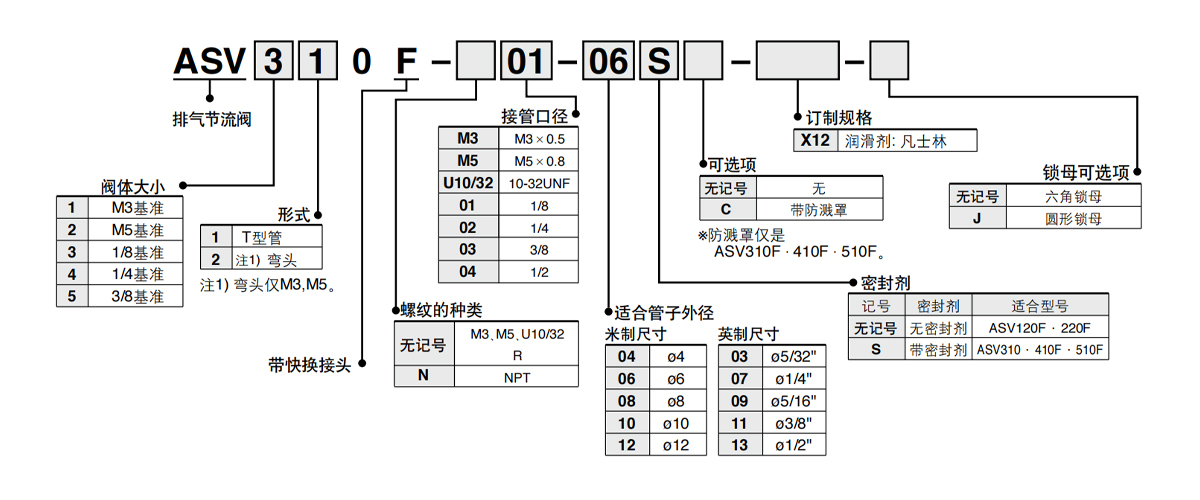

  • Modell ASV120F ASV220F ASV310F ·410F ASV510F
    Felhasznált folyadék Levegő
    Garantált nyomásállóság 1,5 MPa
    Maximális üzemi nyomás 1 MPa
    Minimális üzemi nyomás 0,1 MPa
    Környezeti hőmérséklet és folyadék hőmérséklet -5-60°C (de nem fagyasztva)
    1. megjegyzés Megfelelő csőanyag Nylon, puha nylon, poliuretán
    Választható Kör alakú rögzítőanya Fröccsenés elleni védelemmel, kerek ellenanyával
    Megjegyzés 1) Ügyeljen a puha nylon és poliuretán maximális üzemi nyomására.

    Gyors kipufogó szelep és kipufogó fojtószelep integrálva. Használható hengerek nagy sebességű meghajtására.
    ● Körülbelül kétszerese az effektív keresztmetszeti területnek (a fordulatszám-szabályozó szelepekhez képest)
    Megfelelő modellek: ASV310F, 410F, 510F
    ● Hangtompítóval és gyorsan cserélhető csatlakozóval felszerelt
    ● Az égésgátló gyanta szelepház alapfelszereltség (UL specifikáció V-0)
    Megfelelő modellek: ASV310F, 410F, 510F
    ● Minden sárgaréz alkatrész elektrolitikusan nikkelezett

  • Modell Átvételi átmérő Alkalmas cső külső átmérőjéhez (mm) Hangsebesség áramlás dm³/(s ·bar) Kritikus nyomásviszony
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH BE-KI OUT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

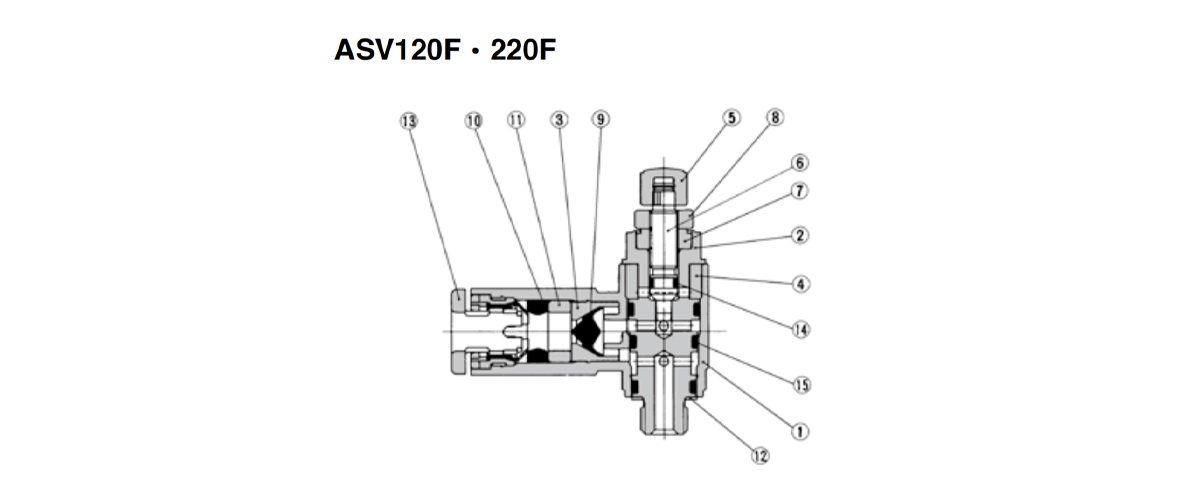

  • Alkatrészek
    Szám Alkatrész neve Anyag Megjegyzés
    1 Szeleptest A PBT
    2 Szeleptest B sárgaréz Megjegyzés 1) Elektromos nikkelezés
    3 Szelepülés gyűrű Sárgaréz Elektromos nikkelezés
    4 Hangtompító anyag PVA szivacs
    5 Kézikerék PBT M3 típus: Sárgaréz elektromos nikkelezés
    6 Tűszelep Sárgaréz Elektromos nikkelezés
    7 Tűszelep guide seat Sárgaréz Elektromos nikkelezés
    8 Záróanya acél megjegyzés 3) Cink-kromát 2. megjegyzés)
    9 Szelepmag HNBR
    10 Tömítő darab NBR
    11 Elválasztó gyűrű POM
    12 Tömítő betét Rozsdamentes acél/NBR Az M3 típus PVC
    13 Oldja ki a hüvelyt -
    14 O-gyűrű NBR
    15 O-gyűrű NBR
    Megjegyzés 1) M3 type is made of stainless steel.
    Megjegyzés 2) Round lock nuts are electroplated with nickel.
    Megjegyzés 3) Round lock nuts are made of brass.

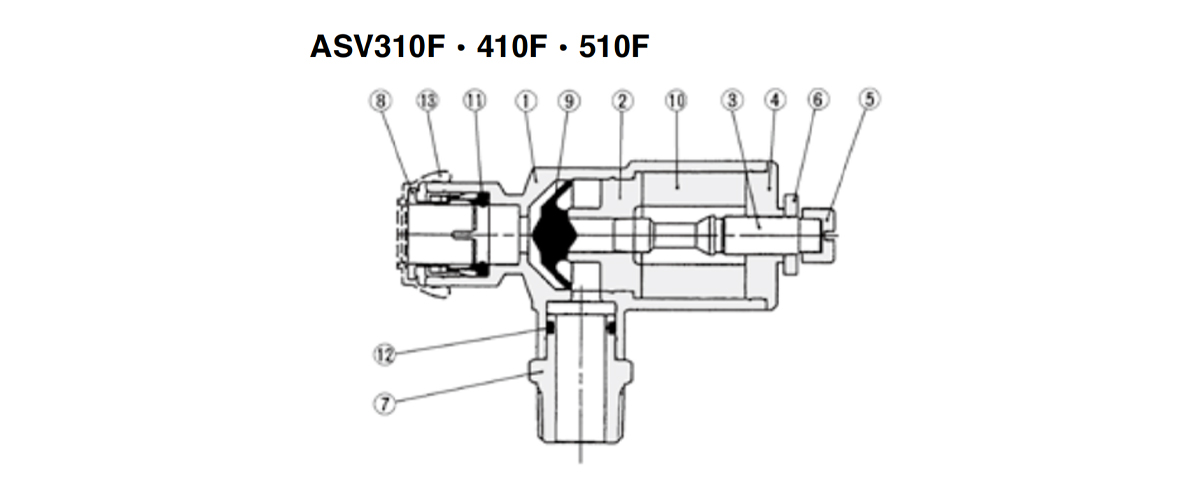

    Alkatrészek
    Szám Alkatrész neve Anyag Megjegyzés
    1 Szeleptest A PBT UL94V-0
    2 Szelepülés gyűrű Alumínium ötvözet Kromát kezelés
    3 Tűszelep Alumínium ötvözet Elektromos nikkelezés
    4 Tűszelep guide seat Alumínium ötvözet Elektromos nikkelezés
    5 Kézikerék Sárgaréz Elektromos nikkelezés
    6 Záróanya acél megjegyzés 2) Cink-kromát 1. megjegyzés)
    7 Press-fit illesztés Sárgaréz Elektromos nikkelezés
    8 Oldja ki a hüvelyt -
    9 Szelepmag Poliuretán gumi
    10 Zajcsökkentő anyag PVA szivacs
    11 Tömítő darab NBR
    12 O-gyűrű NBR
    13 Borító Lángálló CR UL94V-0
    Megjegyzés 1) Round lock nuts are electroplated with nickel.
    Megjegyzés 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

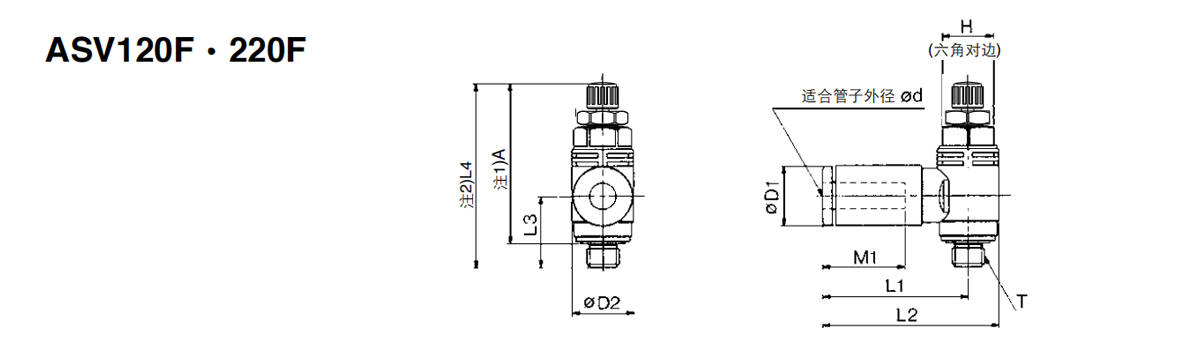

    Metrikus méretek
    Modelllll Alkalmas cső külső átmérőjéhez d T H D1 D2 L1 L2 L3 L4 ※ A M1 Minőség
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Megjegyzés 1) Reference dimensions after screwing in M thread
    Megjegyzés 2) L4 is the reference dimension.

    Birodalmi méretek
    Modelllll Alkalmas cső külső átmérőjéhez d T H D1 D2 L1 L2 L3 L4 ※ A M1 Minőség
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Megjegyzés 1) Reference dimensions after screwing in U10/32 thread.
    Megjegyzés 2) L4 is the reference dimension.

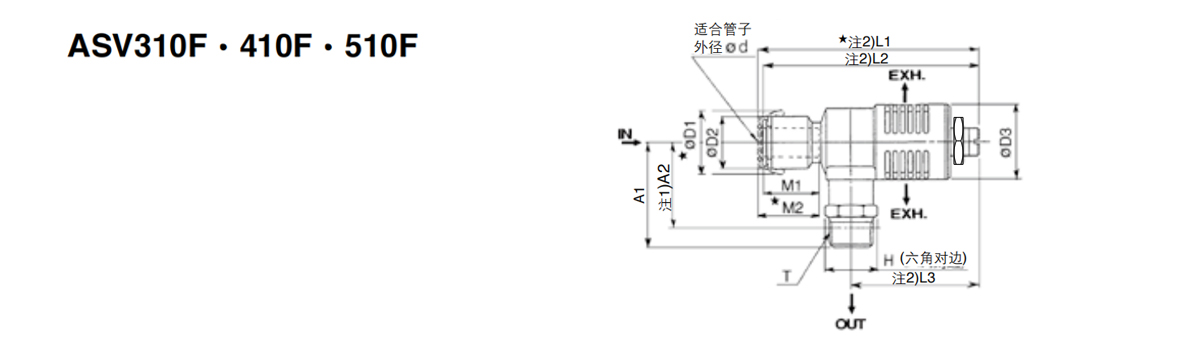

    Metrikus méretek
    Modelllll Alkalmas cső külső átmérőjéhez d T H □D1 D2 D3 □L1 L2 L3 Megjegyzés 2)
    A1     		A2 M1 ★M2 Minőség
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Méretek fedővel.
    Megjegyzés 1) Reference dimensions after screwing in R thread.
    Megjegyzés 2) L1, L2, and L3 are reference dimensions.

    Birodalmi méretek
    Modelllll Alkalmas cső külső átmérőjéhez d T H ★D1 D2 D3 ★L1 L2 L3 Megjegyzés 2)
    A1     		Megjegyzés 1)
    A2     		M1 ★M2 Minőség
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
