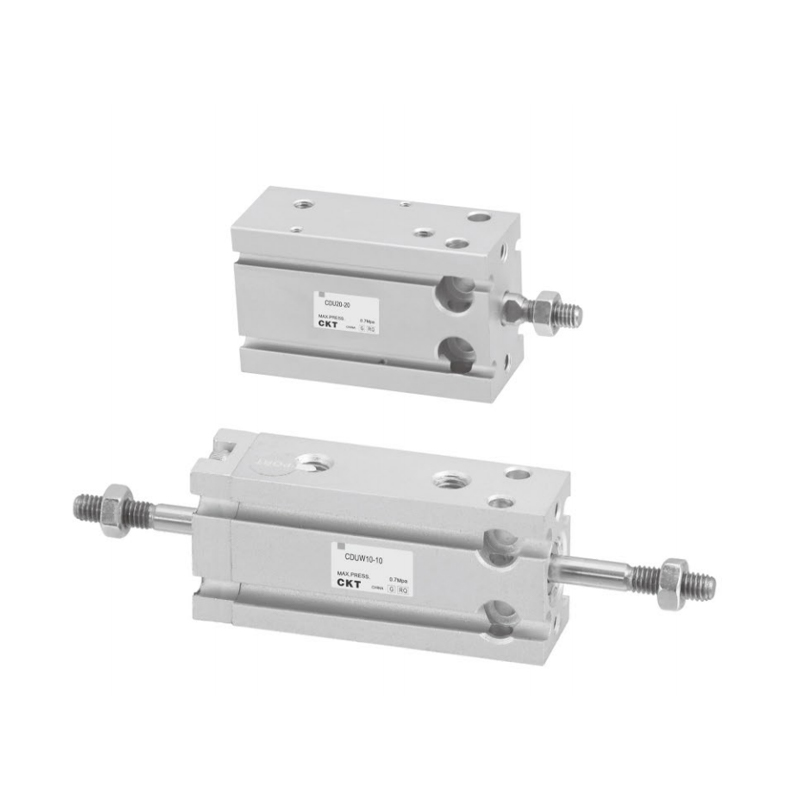

CU/CUK sorozatú szabadon rögzíthető henger
  • CU/CUK sorozatú szabadon rögzíthető henger
Szabad rögzítő henger

CU/CUK sorozatú szabadon rögzíthető henger

A CU/CUK sorozatú szabadon rögzíthető henger egy moduláris felépítésű henger, amely rendkívül rugalmas mechanikai integrációt tesz lehetővé a szerkezeti optimalizálás révén. Kialakítása a telepítési folyamat leegyszerűsítésére és a többféle munkakörülményekhez való alkalmazkodásra összpontosít, és alkalmas a precíziós mozgásvezérlési követelményekre dinamikus terhelési forgatókönyvek esetén.

Alapvető jellemzők
▸ Strukturális szabadság: A test többtengelyű rögzített interfészeket biztosít, támogatja a nem szabványos telepítési helyzeteket, és kiküszöböli az adapter alkatrészeket;

▸ Könnyű és kompakt szerkezet: Az alacsony tehetetlenségi nyomatékú karosszéria kialakítása jelentősen csökkenti a rendszer terhelését és optimalizálja a helykihasználást;

▸ Több specifikációs lehetőség: A hengerátmérők és löketkombinációk széles skáláját fedi le, alkalmazkodva a differenciált terhelési és elmozdulási forgatókönyvekhez;

▸ Nagy stabilitású útmutató: Egy darabból álló precíziós köszörülésű dugattyúrúd vezetőszerkezet az olajmentes, hosszú távú és stabil működés elérése érdekében;

▸ Beépített érzékelőrendszer: A mágneses csatolókapcsoló beágyazott csomagolásának kialakítása kiküszöböli a külső interferencia kockázatát, és integrálja a pozicionálási visszacsatolást.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CUJB sorozatú kisméretű szabad beépítő henger
KÖVETKEZŐ:Nincs következő cikk
  • Furat mérete (mm) 6 10 16 20 25 32
    Folyadék Levegő
    Akció Kettős szereplés
    Egyszereplős: tavaszi visszatérés/hosszabbítás
    Max. üzemi nyomás 0,7 MPa
    Min.
    Működő
    Nyomás
    (MPa)     		Dupla
    színészet     		Egypólusú 0.12 0.06 0.05
    Dupla rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Nem forgó dupla rúd típus 0.18 0.13 0.11
    Egyetlen
    színészet     		Szabványos 0.2 0.15 0.13
    Nem forgó rúd 0.23 0.18 0.16
    Környezeti és folyadékhőmérséklet Automatikus kapcsolóval: -10 ~ 60 ℃, Automata kapcsoló nélkül: -10 ~ 70 ℃
    Párna Mindkét végén gumi lökhárító
    Dugattyú sebessége 50-500 mm/s
    Lökethossz-tűrés (mm) 1
    Kenés Nem kötelező
    Szerelés Szabad rögzítés (több rögzítőnyílás)
    Nem forgó rúd pontosság ±0,8° ±0,5°
    Port mérete M5×0,8 45665
    *Ha olajozásra van szükség, használja az 1. számú ISOVG32 turbinaolajat.

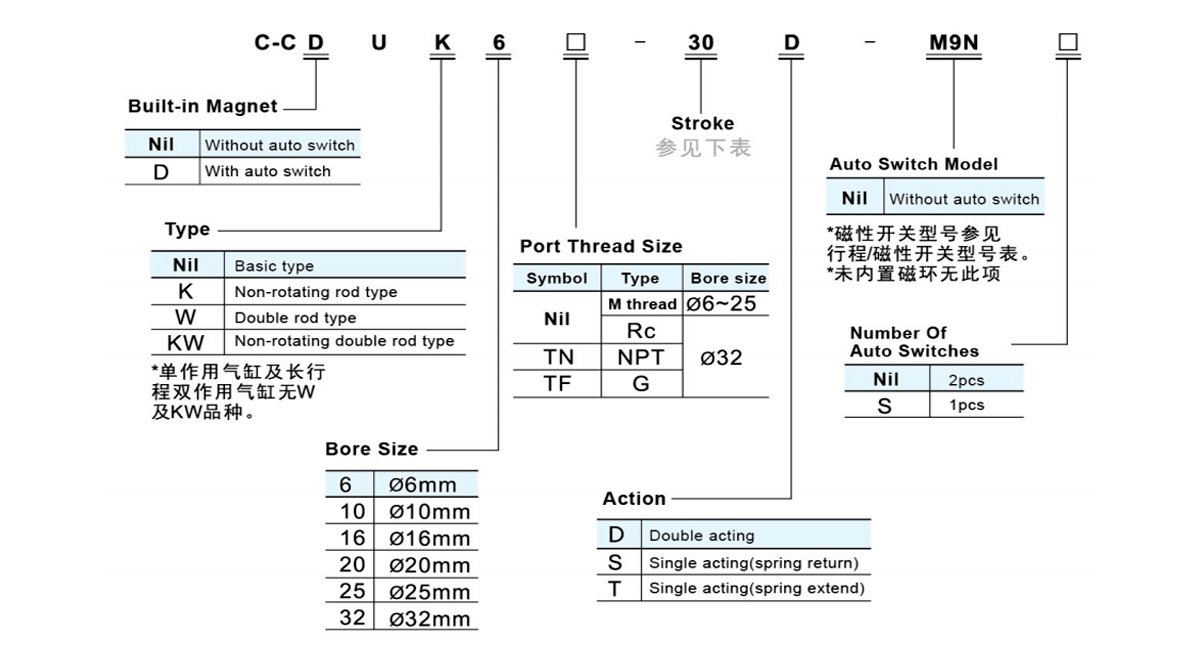

  • StrokelAuto Switch modell
    Furat
    méretet
    (mm)     		Normál löket (mm) Hosszú löket
    (kétszereplős)
    *Automatikus modellváltás
    (közvetlen szerelés)
    Kettős hatású Egyszereplős
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Vezetékhossz-jelölés: Nincs jelölés - 0,5 m, L - 3 m, Z - 5 m Példa: M9N, M9NL

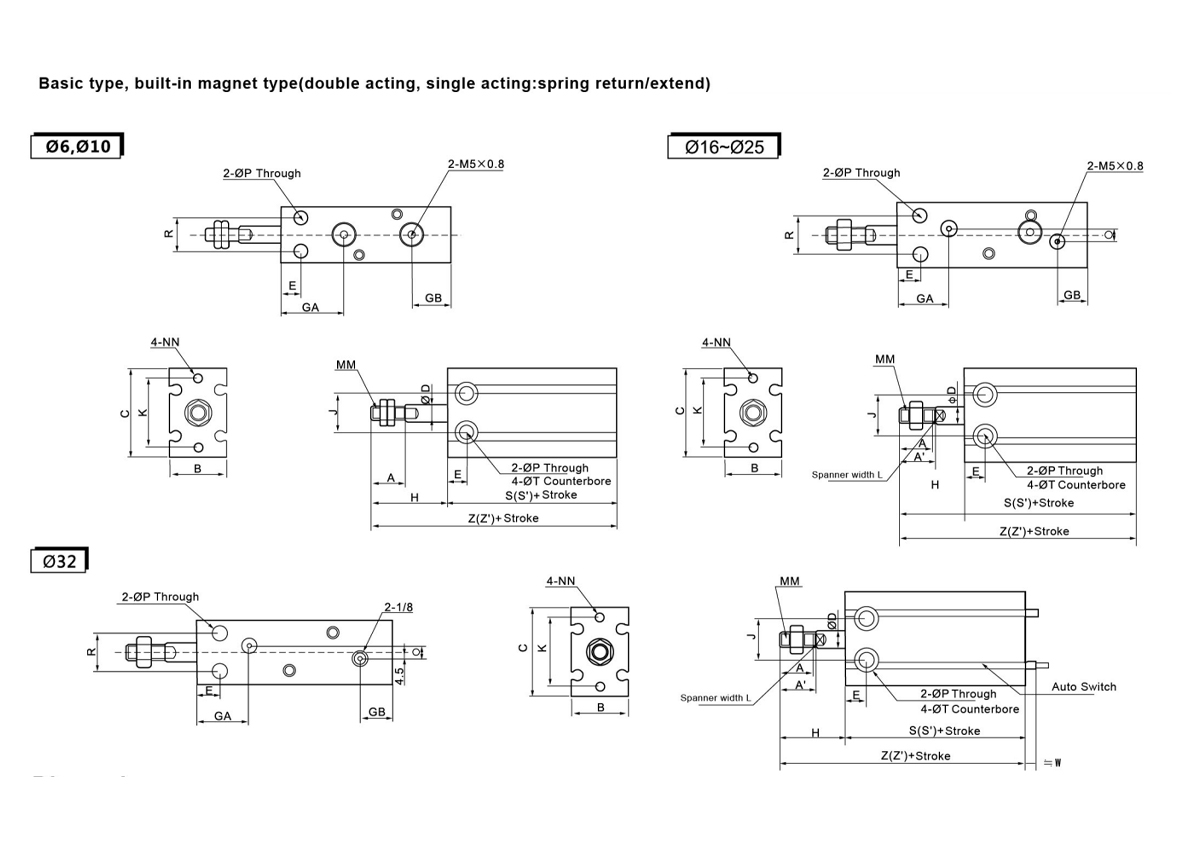

  • Méret
    Modelllllllll A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Mély5     		3.2 - 7 6mély4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6 mély5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6 mély6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9,3 mély8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9,3 mély9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11 mély11,5
    Kettős hatású dimenzió
    Modelllllllll H Alaptípus Beépített mágnes
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Egyszereplős (tavaszi visszatérés) dimenzió
    Modelllllllll H Alaptípus Beépített mágnes
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Egyszereplős (tavaszi hosszabbító) méret
    Modelllllllll H Alaptípus Beépített mágnes
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

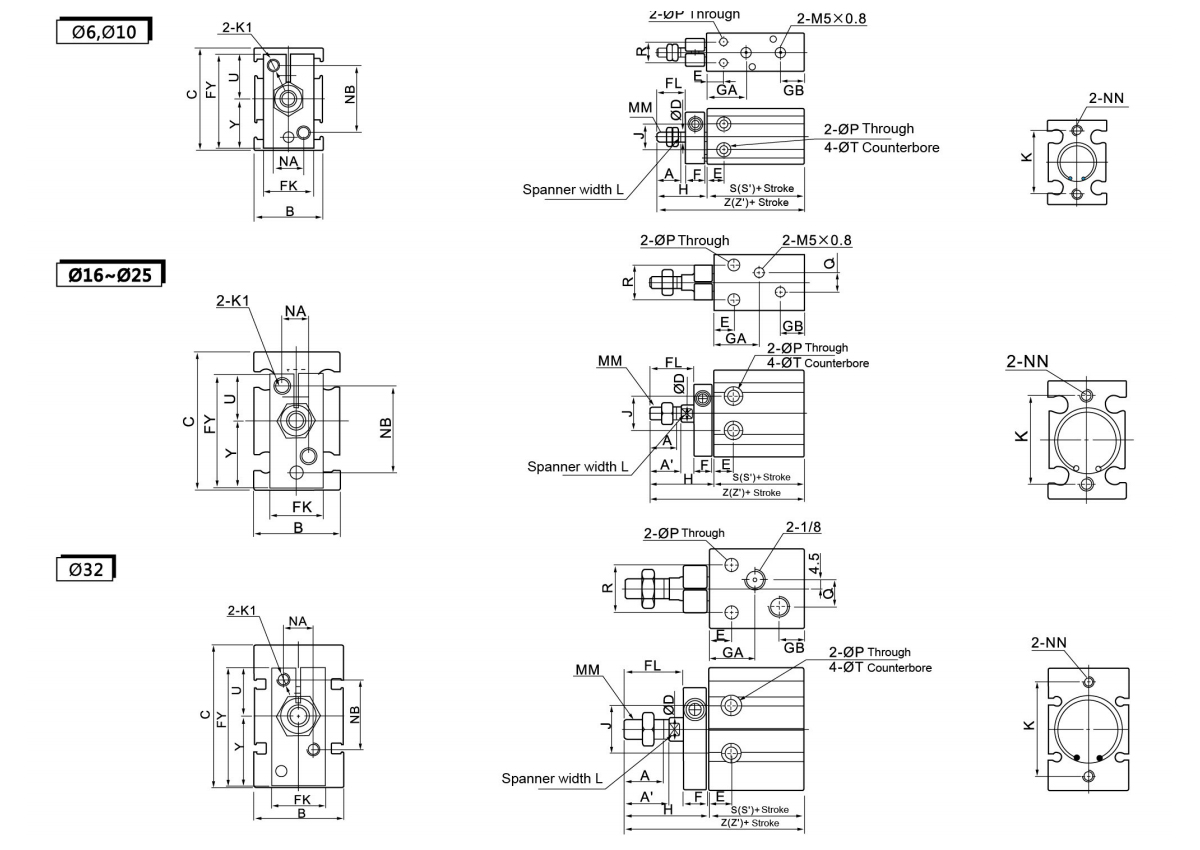

    Méret
    Modelllllllll A A' B C ØD E F FL FK FY GA GB H J K L MM NA Megjegyzés NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6mély4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6 mély5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6 mély6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9,3 mély8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9,3 mély9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11 mély11,5 21 30.5 M5
    Kettős hatású dimenzió
    Modelllllllll H Auto nélkül
    Kapcsoló     		Beépített
    Mágneses kapcsoló
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Egyszereplős (tavaszi visszatérés) dimenzió
    Modelllllllll H Auto Switch nélkül Beépített mágnes Switch
    S Z W S Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Egyszereplős (tavaszi hosszabbító) méret
    Modelllllllll H ØT U Y Auto nélkül Switch Beépített mágnes Switch
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□T 23 28 33 6Mély4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6 Mély5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Mély6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9,5 Mély8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9,5 Mély9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Mély11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
