CG1 sorozatú egyrúd, kettős működésű fényhenger Beszállítók

Otthon / Termékek / Léghenger / Mini henger / CG1 sorozatú egyrúd, kettős működésű fényhenger

CG1 sorozatú egyrúd, kettős működésű fényhenger CG1 sorozatú egyrúd, kettős működésű fényhenger CG1 sorozatú egyrúd, kettős működésű fényhenger
  • CG1 sorozatú egyrúd, kettős működésű fényhenger
  • CG1 sorozatú egyrúd, kettős működésű fényhenger
  • CG1 sorozatú egyrúd, kettős működésű fényhenger
Mini henger

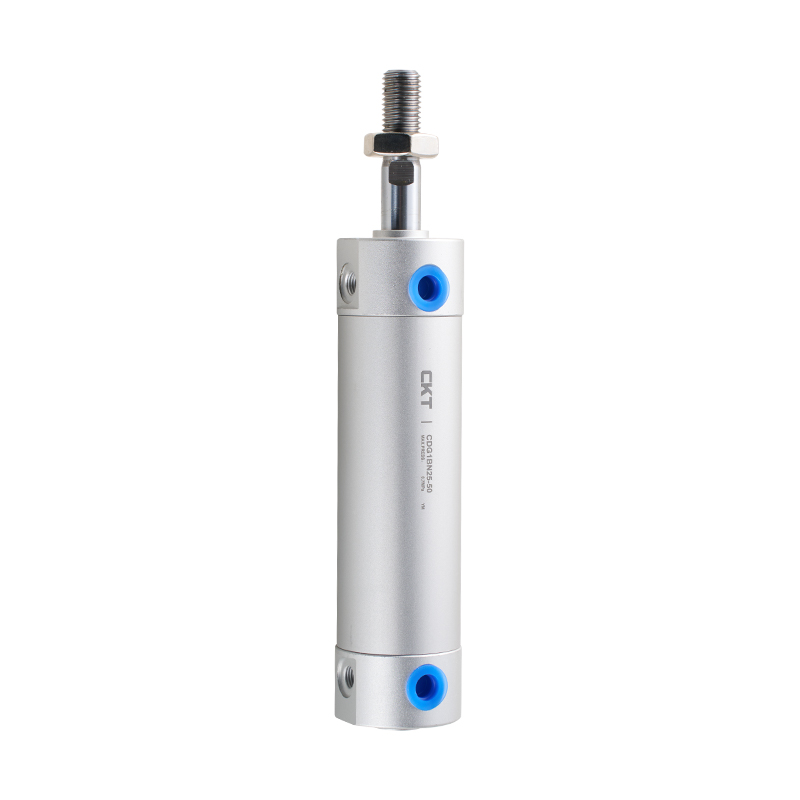

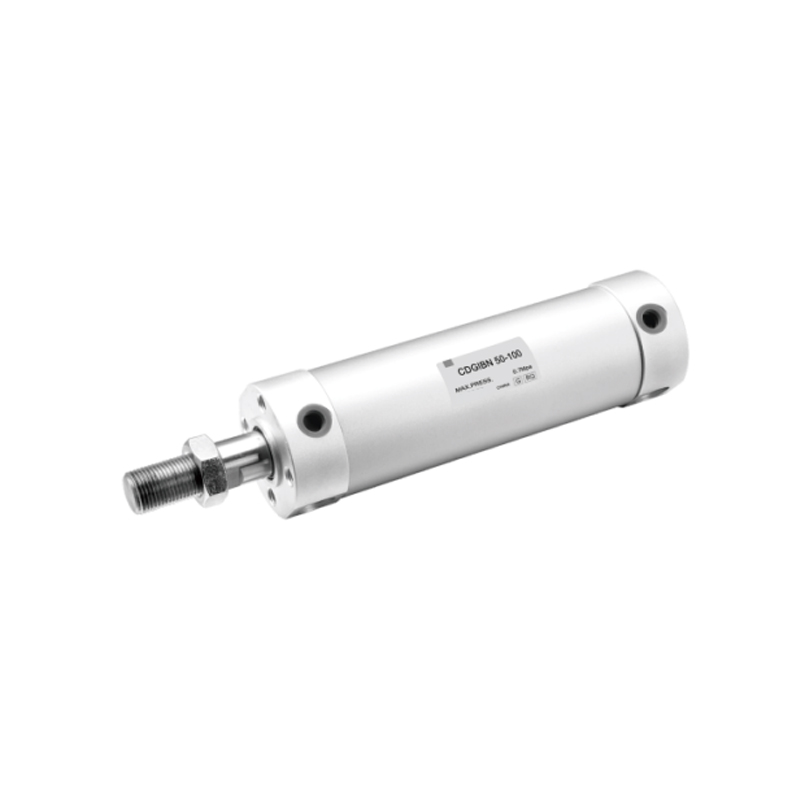

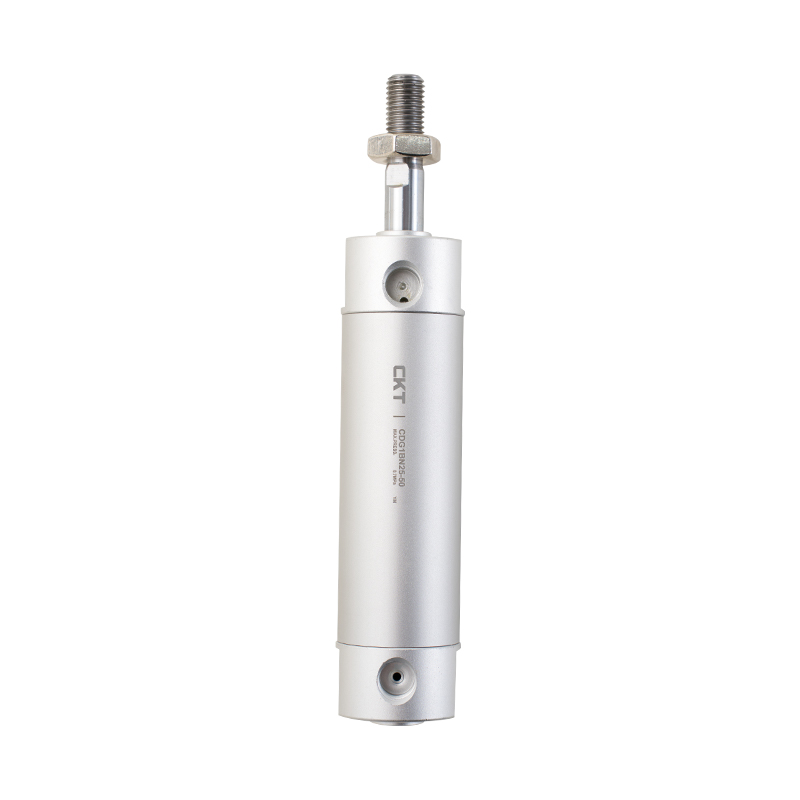

CG1 sorozatú egyrúd, kettős működésű fényhenger

1. Az első és a hátsó burkolat rögzített ütközésgátló párnákkal van felszerelve a henger hátrameneti ütközésének csökkentése érdekében;
2. A hengerhenger, valamint az első és a hátsó burkolat precíziós menetekkel van összekötve a tömítés és a stabilitás biztosítása érdekében;
3. Az elülső burkolat önkenő csapággyal van felszerelve, és nincs szükség további kenésre;
4. Számos telepítési forma áll rendelkezésre az ügyfelek számára, amelyek közül választhatnak, ami kényelmesen használható;
5. Az első és a hátsó burkolat mindkét oldalán találhatók beszerelési lyukak;
6. A levegő- és gumipuffer típusok nem kötelezőek.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:Nincs előző cikk
KÖVETKEZŐ:MI sorozatú rozsdamentes acél minihenger
  • Henger átmérő (mm) 20 25 32 40 50 63 80 100
    Felhasznált folyadék Levegő
    Üzemmód Kettős hatású
    Maximális üzemi nyomás 1,0 MPa
    Minimális üzemi nyomás 0,05 MPa
    Környezeti és folyadék hőmérséklet Mágneses kapcsoló: -10°C és 60°C között
    Nem mágneses kapcsoló: -10°C és 70°C között
    Dugattyú sebesség 50-1000 mm/s 50-700 mm/s
    Pufferelés Gumi párnázás/légpárna
    Lökethossz tűrés mm ~1000:(0~1,4)
    ~1200:(0~1,8)     		~1000:(0~1,4)
    ~1500:(0~1,8)
    * Kenés Nem kötelező
    Csatlakozási átmérő Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Ha olajozásra van szükség, használjon turbinaolajat No. 1 ISOVG32.

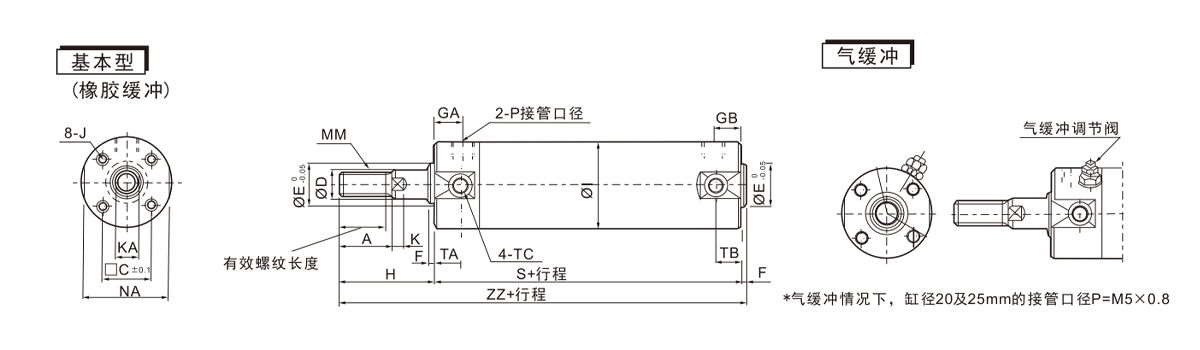

  • Henger átmérő (mm) Hatótávolság (mm) Hatékony menethossz A □C OD ØE F GA GB I J K KA MM NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  Mély7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Mély12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Mély16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Mély22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Mély22 10 26 M26×1,5 100 1/2 108 - - 71 182

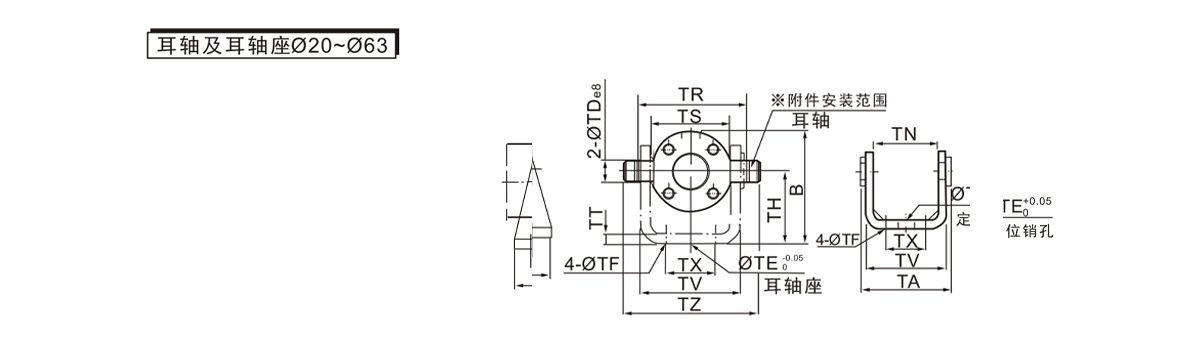

    Henger átmérő (mm) A fül tengelye Fülszár ülés
    Cikkszám ØTDeB Cikkszám B TB ØTE ØTF TH TR TS TT TV TW TX TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

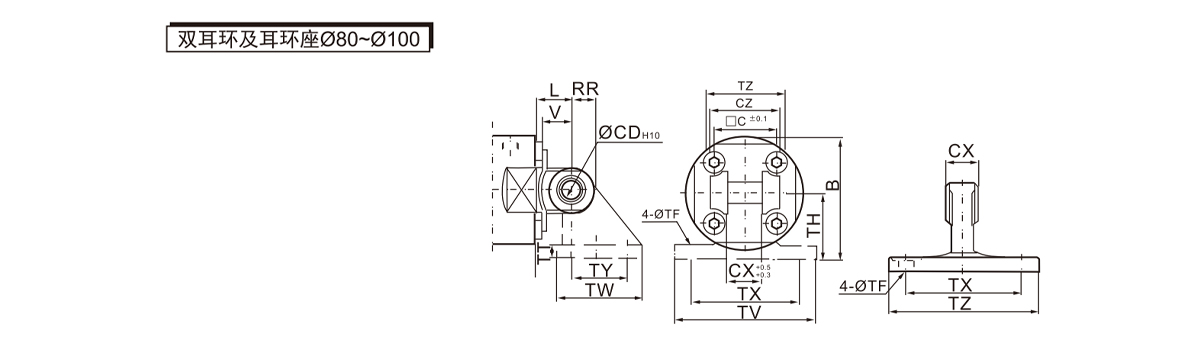

    Henger átmérő (mm) Dupla fülbevaló Fülbevaló tartó
    Cikkszám ØCD   H10 CX CZ L RR V Cikkszám ØTF TH TT TV TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

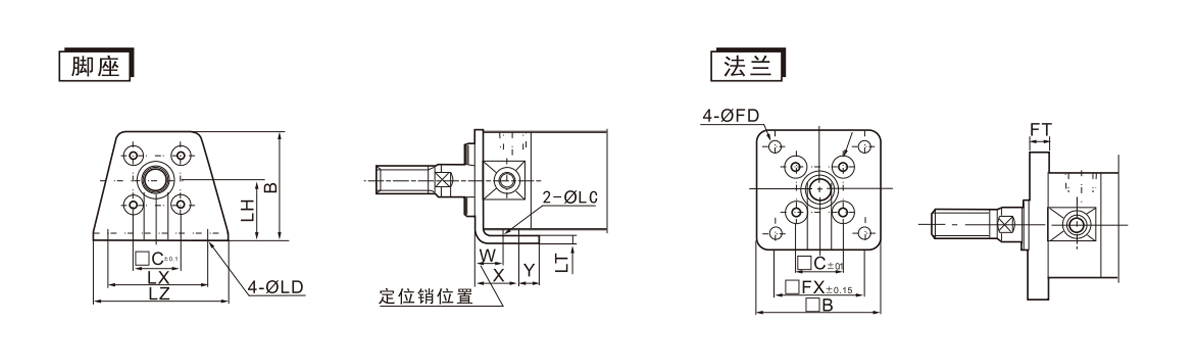

    Henger átmérő (mm) Lábtartó Karima
    Cikkszám ØLC ØLD LH LT LX LZ B W X Y Cikkszám □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

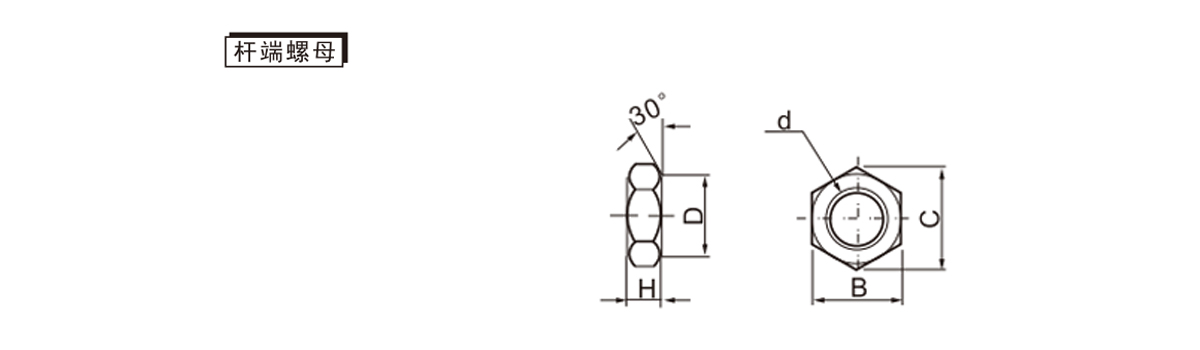

    Henger átmérő (mm) Rúdvég anya
    Cikkszám d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2,532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21,9) 18
    5,063 NT-G05 M18×1,5 11 24 (27,7) 23
    80 NT-08 M22×1,5 13 32 (37,0) 31
    100 NT-10 M26×1,5 16 41 (47,3) 39

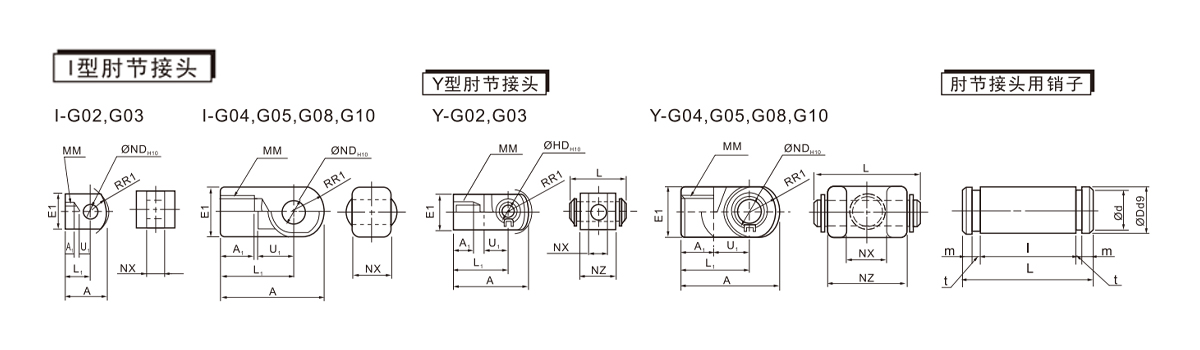

    Henger átmérő (mm) I-es típusú könyökízület Y-típusú könyökcsukló csatlakozó Könyökcsukló csap
    Cikkszám A A1 E1 L1 MM RR1 U1 ND H10 NX Cikkszám A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Cikkszám ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Az Ø80 és Ø100 hengerek könyökcsuklóihoz használt csapok megegyeznek a dupla fülbevalóknál használt csapokkal.
