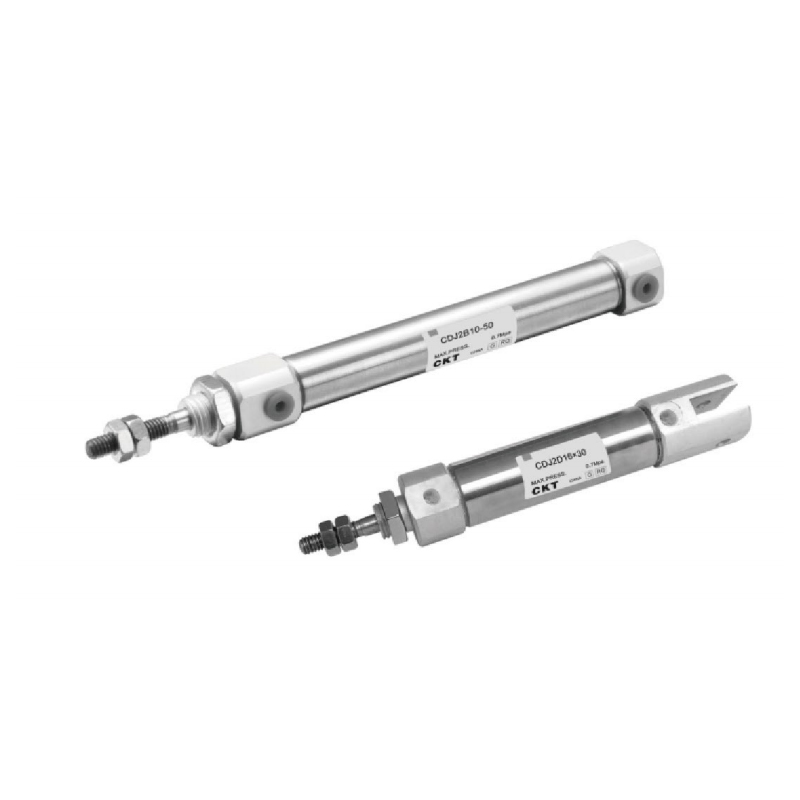

CJ2 sorozatú rozsdamentes acél minihenger (kettős működésű)
  • CJ2 sorozatú rozsdamentes acél minihenger (kettős működésű)
Mini henger

CJ2 sorozatú rozsdamentes acél minihenger (kettős működésű)

A CJ2 sorozatú rozsdamentes acél minihenger (kettős működésű) a helyszűke automatizálási forgatókönyvekhez készült. Miniatürizált szerkezete figyelembe veszi a könnyű súlyigényeket, és a rozsdamentes acél magkomponensek révén alapvető környezeti tűrést biztosít. Alkalmas olyan munkakörülményekre, amelyek különleges beépítési méret- és anyagkövetelményeket támasztanak.

Alapvető jellemzők
▸Miniatűr szerkezet
A miniatürizálás elvét alkalmazva jelentősen csökkenti a berendezés által elfoglalt helyet, szinkronban optimalizálja a holtsúlyt, és alkalmazkodik a precíziós berendezések integrációjához.

▸Kompozit anyagú konstrukció
A könnyű ötvözet végburkolat és a rozsdamentes acél hengertest kombinációja javítja az alkatrészek tartósságát, miközben megőrzi a szerkezeti szilárdságot.

▸Karbantartást nem igénylő kenőrendszer
Előre telepített, hosszú távú kenőközeg, nincs szükség kenőanyag utánpótlásra a teljes életciklus alatt, csökkentve az állásidő-karbantartás szükségességét.

▸Moduláris telepítési felület
Különféle hátsó burkolat konfigurációs megoldásokat kínál, támogatja a többszögű terheléscsatlakozást, és leegyszerűsíti a berendezés integrációs folyamatát.

▸Alapvető környezeti alkalmazkodóképesség
A rozsdamentes acél testszerkezet és a dugattyúrúd-szerelvény ellenáll a hagyományos korrozív közegek eróziójának, kiterjesztve alkalmazási határait speciális munkakörülmények között.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CJ2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)
KÖVETKEZŐ:Nincs következő cikk
  • Furat mérete (mm) 6 10                  16
    Folyadék Levegő
    Akció Kettős szereplés
    Maximális üzemi nyomás (MPa) 0.7
    Minimális üzemi nyomás (MPa) 0.12 0.06
    Környezeti és folyadék hőmérséklet Automatikus kapcsoló nélkül: -10 ℃ ~ 70 ℃, Automatikus kapcsolóval: -10 ℃ ~ 60 ℃
    Dugattyú sebesség 50-750 mm/s
    Párna Gumi lökhárító/levegő lökhárító
    Lökethossz-tűrés (mm) 1
    * Kenés Nem kötelező
    Port mérete M5×0,8
    Kérjük, használja az ISOVG32-t, ha kenést szeretne használni.

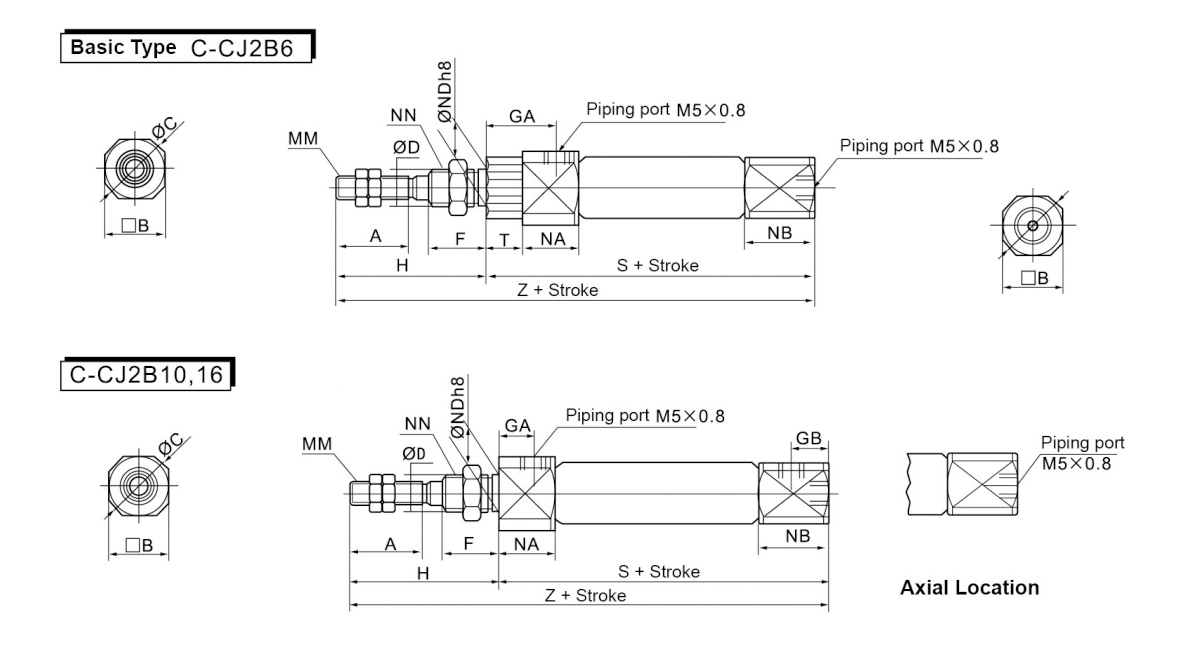

  • Furat mérete (mm) A B C D F GA GB H MM NA Megjegyzés NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1,0 47 - 75

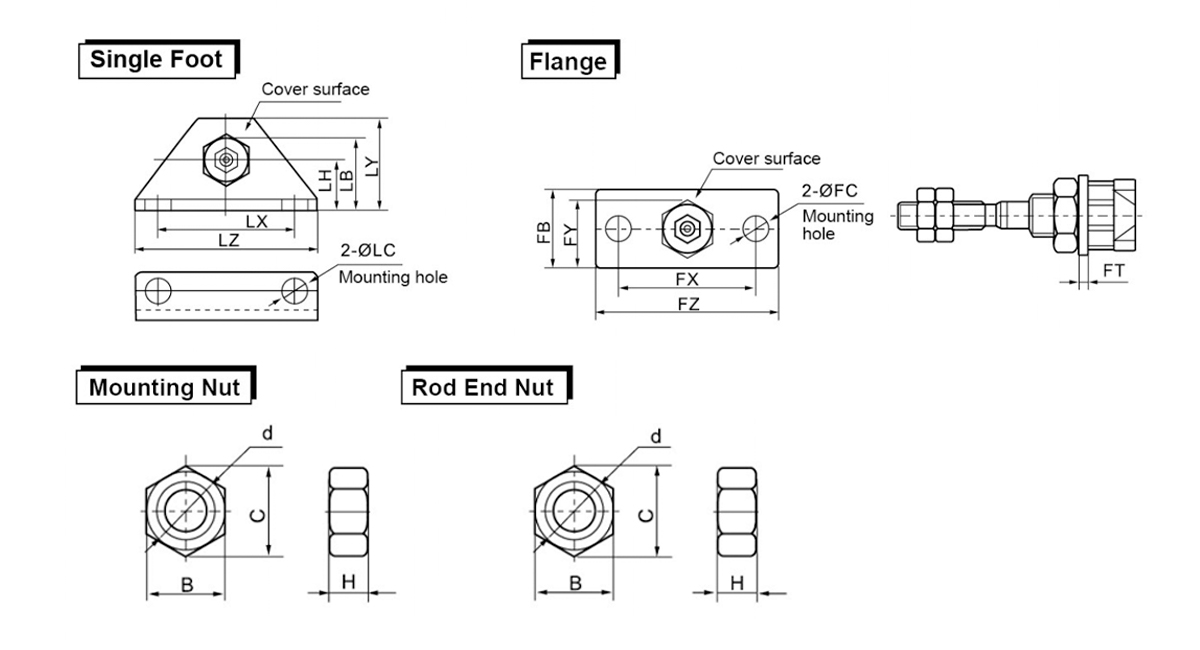

    Furat
    Méret
    (mm)     		Egylábú Karima Szerelő anya Rúdvég anya
    Alkatrészek
    Modellllllllll     		LB ØLC LH LX LY LZ Alkatrészek
    Modellllllllll     		FB ØFC FX FY FZ FT Alkatrészek
    Modellllllllll     		B C D H Alkatrészek
    Modellllllllll     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

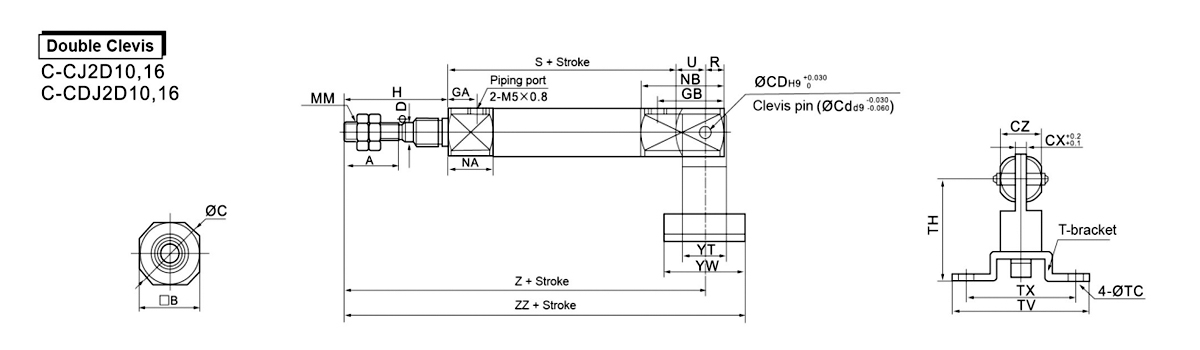

    Furat mérete (mm) A B C CD(cd) CX CZ D GA GB H MM NA Megjegyzés R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

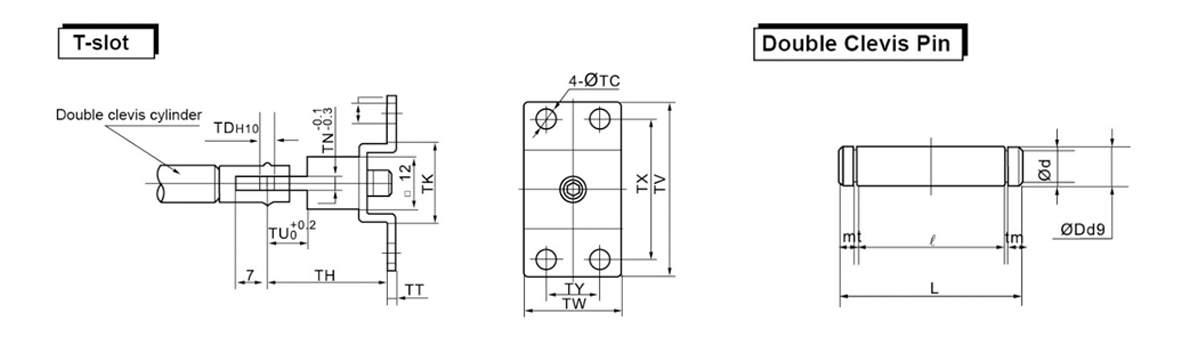

    Furat Size
    (mm)     		T-nyílás Dupla Clevis Pin
    Alkatrészek
    Modellllllllll     		TC TC(H10) TH TK TN TT TU TV TW TX TY Alkatrészek
    Modellllllllll     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

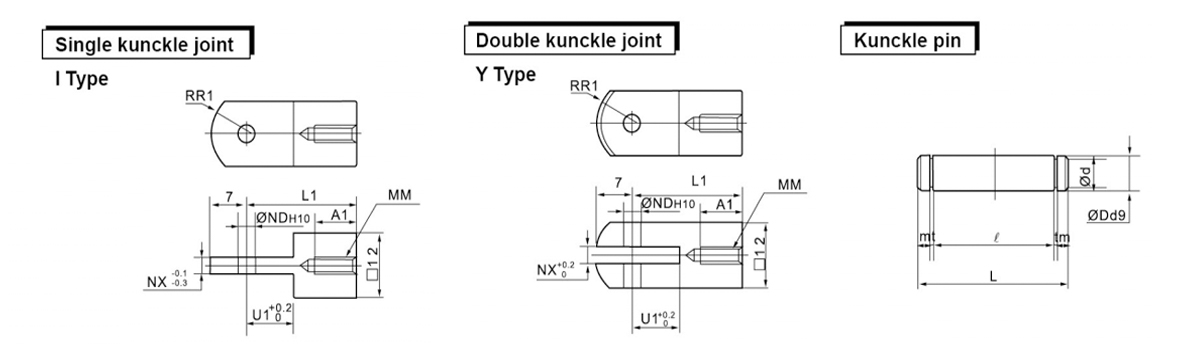

    Furat Size
    (mm)     		I Típus Single kunckle joint Y típus Kettős csuklócsukló Kunckle tű
    Alkatrészek
    Modellllllllll     		A1 ∅ND(H10) L1 MM U1 NX R1 Alkatrészek
    Modellllllllll     		A1 ∅ND(H10) L1 MM U NX R1 Alkatrészek
    Modellllllllll     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
