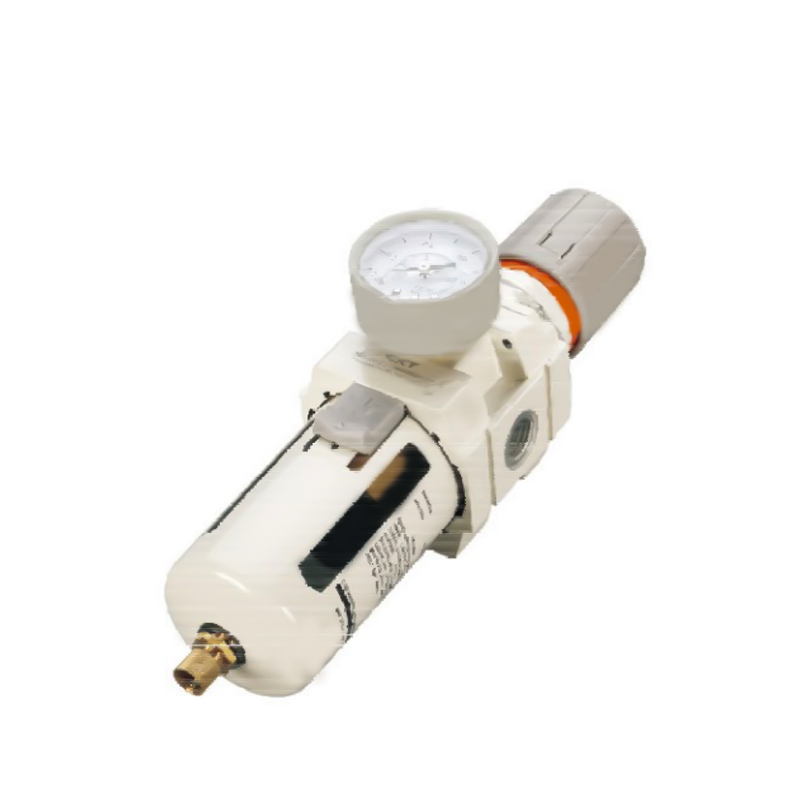

AW sorozatú szűrőnyomás-szabályozó
  • AW sorozatú szűrőnyomás-szabályozó
Moduláris F.R.L. Egységek AC sorozat

AW sorozatú szűrőnyomás-szabályozó

Az AW sorozatú szűrőnyomás-szabályozó kulcsfontosságú levegőforrás-feldolgozási komponens az ipari pneumatikus rendszerekben. Szűrési és nyomásszabályozási funkciókat integrál, hogy tiszta és nyomásstabil sűrített levegőt biztosítson a hajtóművek számára, biztosítva a rendszer megbízhatóságát és hosszú távú működését.

1. Többlépcsős szennyeződés-elfogási képesség

A beépített, nagy hatásfokú szűrőszerkezet mélyen el tudja választani a szilárd részecskéket és a folyékony maradványokat a levegőforrásban, csökkentve a csővezeték szennyeződésének kockázatát.


2. Nyomás dinamikus egyensúly szabályozás

A nyomásszabályozó mechanizmus alacsony hiszterézis karakterisztikával rendelkezik, és a kimeneti nyomás ingadozási tartománya szűk, ami hatékonyan elnyomja a terhelésváltozások okozta nyomáseltolódást.


3. Moduláris összeszerelési interfész

A szabványos port gyorscsatlakozó kialakítást alkalmazzák, amely kompatibilis a főbb gázelosztókkal és csővezeték-elrendezésekkel, jelentősen lerövidítve a helyszíni telepítési ciklust.


4. A teljes forgatókönyv-specifikáció lefedettsége

2000/3000/4000/5000 sorozatú áramlási szintet biztosít, hogy alkalmazkodjon a különböző méretű pneumatikus áramkörök munkakörülményeihez.


5. Univerzális csővezeték adaptáció

Támogatja az 1/8"-tól 1"-ig terjedő keresztátmérőjű csőkonfigurációt a meglévő gázellátó hálózatokkal való gyors kompatibilis telepítés érdekében.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:AC sorozatú szűrőkombináció (két darab)
KÖVETKEZŐ:AL sorozatú kenőanyag
  • Nyomásvizsgálat 1.5Mpa{15.3kgf/cm²}
    Max. üzemi nyomás 1.0Mpa{10.2kgf/cm²}
    Környezeti és folyadékhőmérséklet 5 ~ 60 ℃
    Szűrőnyílás 5μm
    Tál anyaga Polikarbonát
    Bowl Guard C-AW1000~2000(nélkül)       C-AW3000~5000(vel)
    Nyomástartomány beállítása C-AW1000: 0,05–0,7 Mpa (0,51–7,1 kgf/cm²)
    C-AW2000-5000:0,05-0,85Mpa (0,51-8,7 kgf/cm²)
    Megjegyzés: 2,10,20,40,70,100 μm opcionális

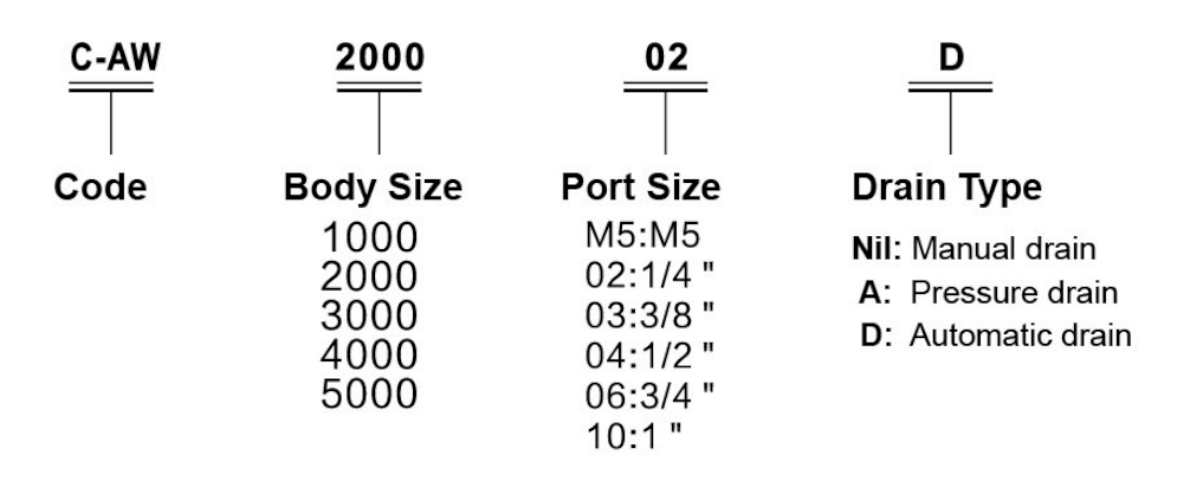

    Modell Specifikáció
    Névleges áramlás Port mérete
    Rc(PT)     		Mérő port mérete
    Rc(PT)     		Súly
    (Kgf)
    Manuális leeresztés Automatikus leeresztés
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Megjegyzés: 1. A szabványos automatikus leeresztő normál esetben nyitva van (N.O.). A C-AW3000~4000 sorozat normál zárt (N.C.) opciót is kínál. A minimális üzemi nyomás: normál esetben nyitott - 0,1 MPa (1 kgf/cm²), normál zárt állapotban - 0,15 MPa (1,5 kgf/cm²).
    2. 0,7 MPa (7,1 kgf/cm²) tápnyomás mellett.

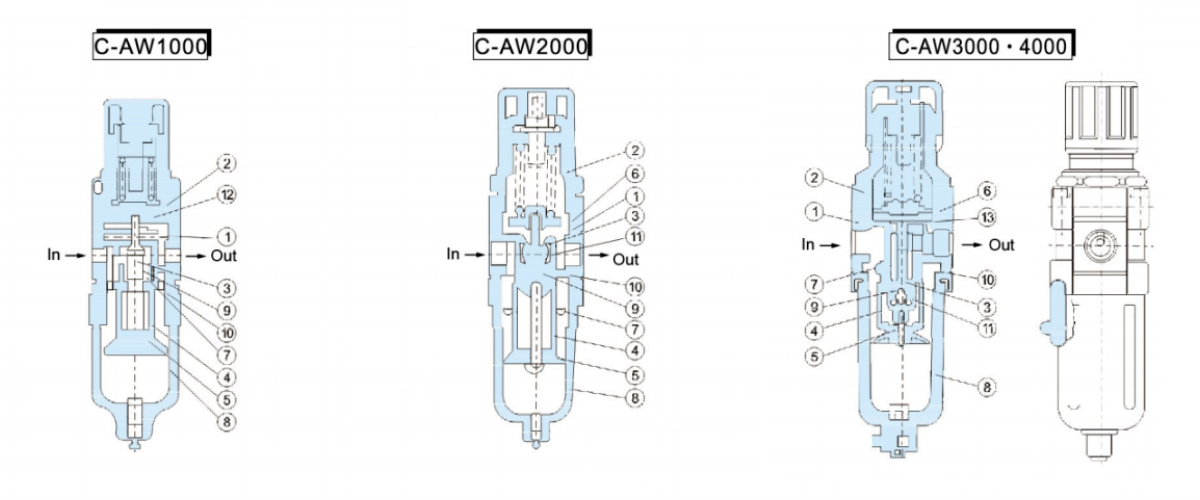

  • Fő összetevők
    Tétel Név Anyag Megjegyzés
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Test Cink présöntvény Alumínium présöntvény Alumínium présöntvény fehér
    2 Motorháztető Metacetaldehid Alumínium présöntvény Fekete

    Komponensek
    Tétel Név Anyag rész  sz.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Szelep szerelvény Sárgaréz NBR - - - - -
    4 Szűrőelem Gyanta - - - - -
    5 válaszfal ABS - - - - -
    6 Membrán szerelvény NBR - - - - -
    7 Eltérítő lemez ABS - - - - -
    8 Tál összeszerelés Polikarbonát - - - - -
    9 Szeleprugó Rozsdamentes acél - - - - -
    10 Test O-ring NBR - - - - -
    11 Szelep O-gyűrű NBR - - - - -
    12 ÉN-gyűrű NBR - - - - -
    13 O-gyűrű NBR - - - - -

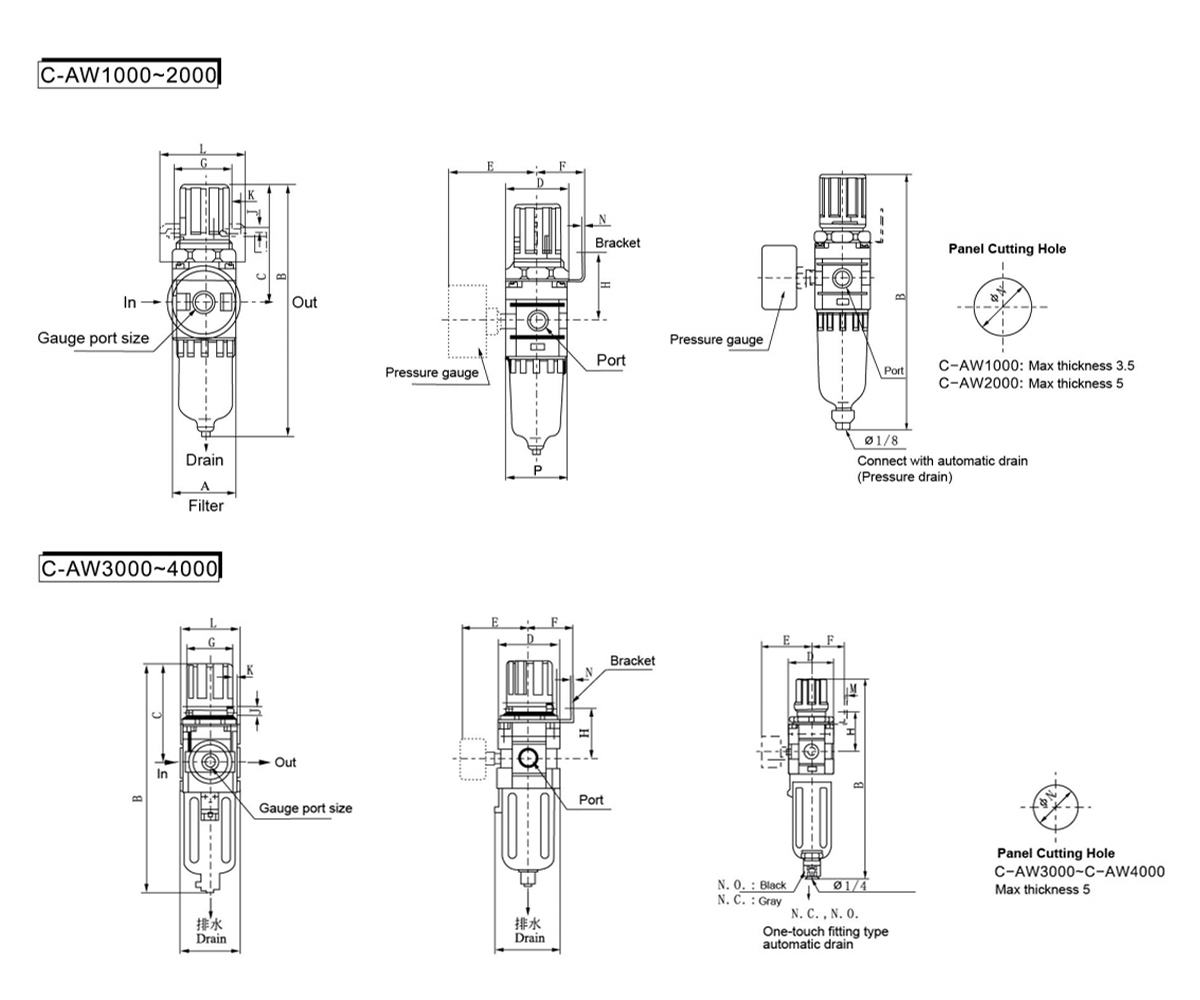

    Modell Port
    Méret     		A B C D E F G H J K L M N P Csatlakozás a következővel
    Automatikus leeresztés
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
