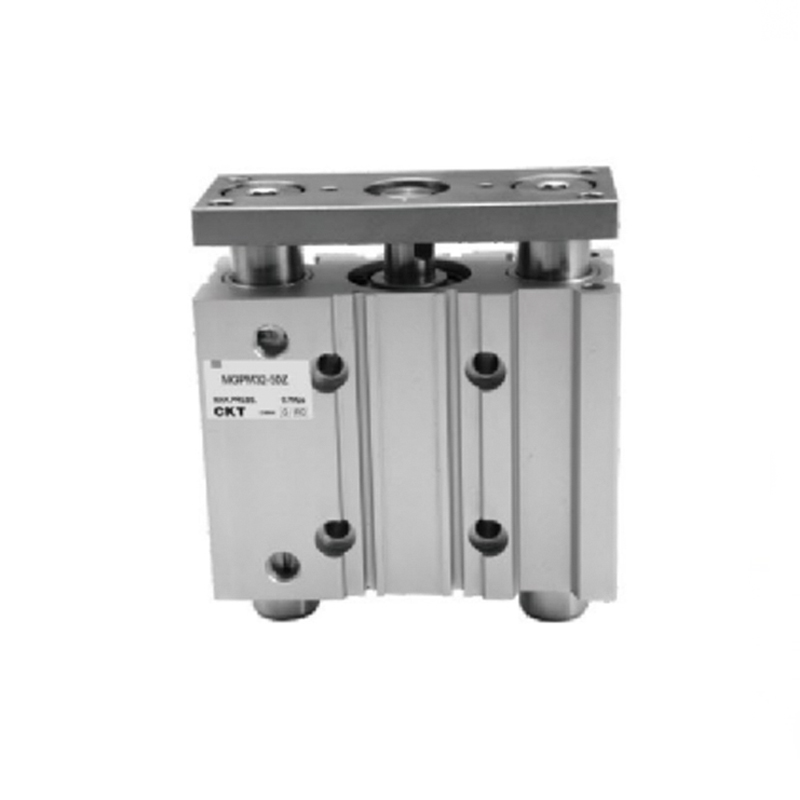

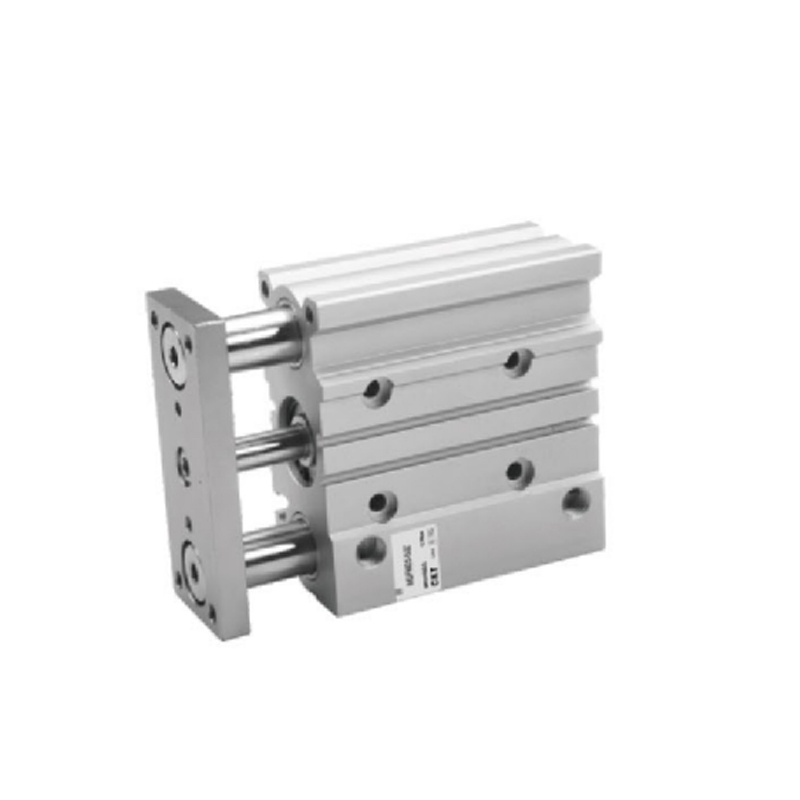

MGP sorozatú vékony henger vezetőrúddal MGP sorozatú vékony henger vezetőrúddal
  • MGP sorozatú vékony henger vezetőrúddal
  • MGP sorozatú vékony henger vezetőrúddal
Többtengelyes henger

MGP sorozatú vékony henger vezetőrúddal

1. Kis méret és könnyű súly
2. Erős oldalirányú terhelésállóság
3. Erős nyomatékellenállás
4. Nagy forgásmentes pontosság
5. A vezetőrúd csapágya lehet csúszócsapágy vagy golyóscsapágy
6. Könnyen telepíthető
7. A kétoldali cső pozíciója választható

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:MGJ sorozatú miniatűr henger vezetőrúddal
KÖVETKEZŐ:CXSW sorozatú dupla rúd henger

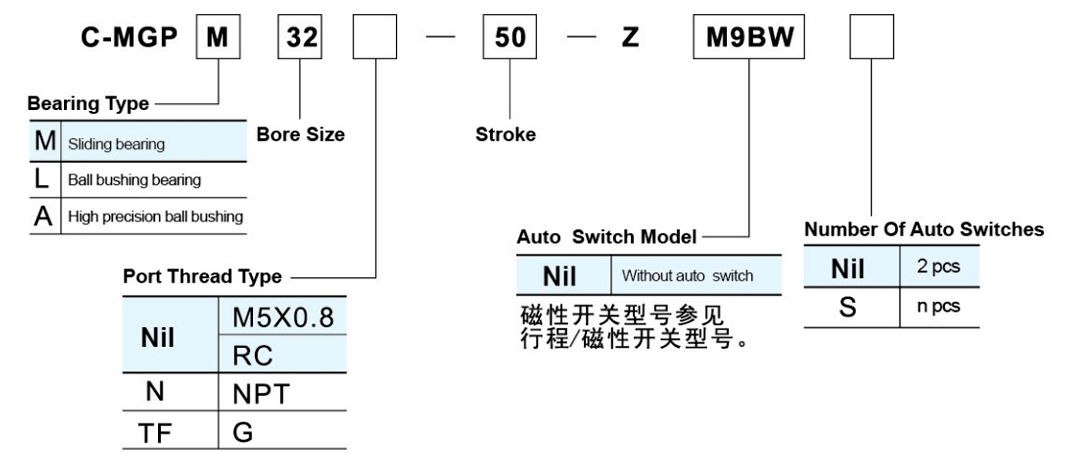

  • Szabványos specifikáció
    Furat mérete (mm) 12 16 20 25 32 40 50 63 80 100
    Folyadék Levegő
    Akció Kettős szereplés
    Max üzemi nyomás (MPa) 1.0
    Minimális üzemi nyomás (MPa) 0.12 0.1
    Környezeti és folyadék hőmérséklet -10 ~ 60 ℃ (nincs fagyasztás)
    Dugattyú sebesség 50-500 mm/s 50-400 mm
    Párna Mindkét végén gumi lökhárító
    Lökethossz-tűrés 1,5 mm
    * Kenés Nem kötelező
    Csapágy Csúszó csapágy / golyós persely / nagy pontosságú golyós persely
    Nem forgó
    Pontosság
    (bilincs rész)     		Csúszó csapágy ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Golyós persely ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Nagy pontosság
    Golyós persely
    Csővezeték Port M5×0,8 1/8 1/4 3/8
    *Ha kenést szeretne használni, használja az ISOVG32-t.

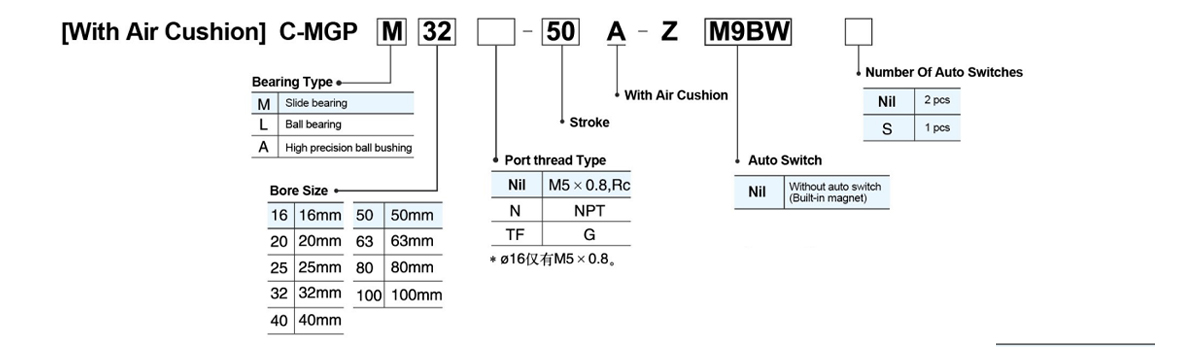

    Furat mérete (mm) 16 20,25,32,40,50,63,80,100
    Max. üzemi nyomás (MPa) 1.0
    Minimális üzemi nyomás (MPa) 0.15 0.12
    Párna Levegő cushion on both ends

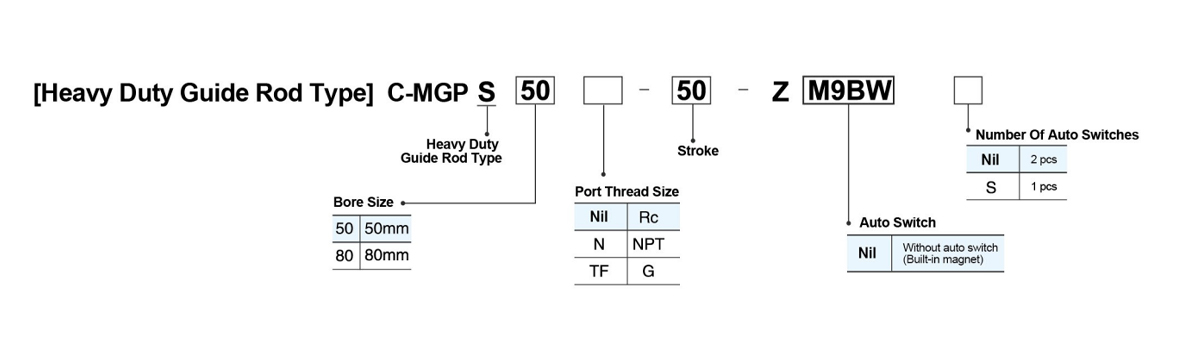

    Specifikáció
    Furat mérete (mm) 50 80
    Üzemi nyomástartomány (MPa) 0,1-1,0
    Működési dugattyú sebesség (mm/s) 50-400
    Párna Gumi lökhárító mindkét végén
    Normál löket 25,50,75,100,125,150,175,200
    Véglemez Nem forgó pontosság ±0,05° ±0,04°

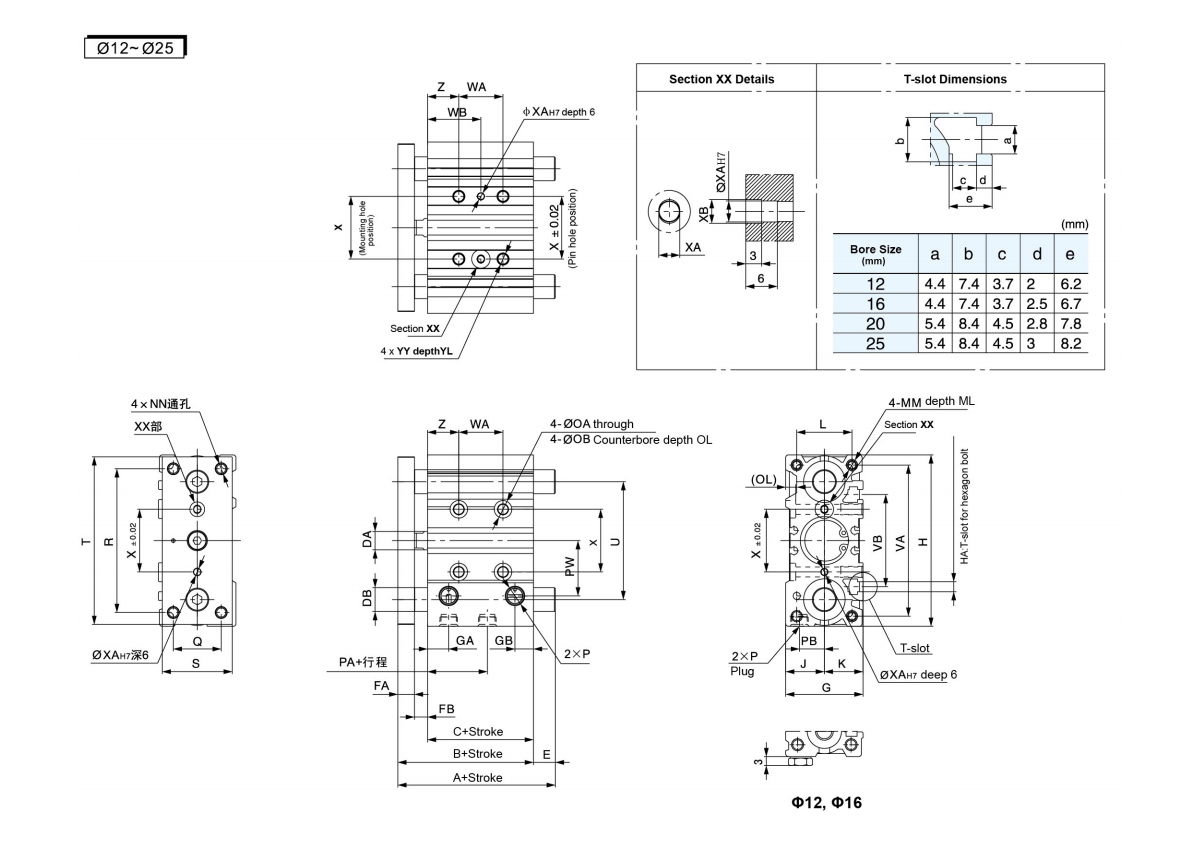

  • C-MGPM,C-MGPL,C-MGPA közös méretek                                                                                                                                                             (mm)
    Furat
    Méret
    (mm)     		Löket (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Nil TN TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100,125,150,
    175 200 250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1,0 15 M6×1,0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    Furat
    Méret
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30. ill
    Kevesebbet     		9sr3oS
    Kevesebbet     		Több mint 100. 200. vagy kevesebb Több mint 200. 300. vagy kevesebb Több mint 300 30. ill
    Kevesebbet     		30. felett 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200. 300. vagy kevesebb Több mint 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1,0 12 17

    C-MGPM siklócsapágy IA,DB,E Méretek                                       (mm)
    Furat
    Méret
    (mm)     		A DB E
    50. vagy kevesebb Több mint 50. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200 50. vagy kevesebb Több mint 50. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (golyós persely)
    C-MGPA (nagy precíziós golyós persely)/A,DB,E méret   (mm)
    FuratSize(mm) A DB E
    30. vagy kevesebb 30. felett 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200 30. vagy kevesebb 30. felett 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

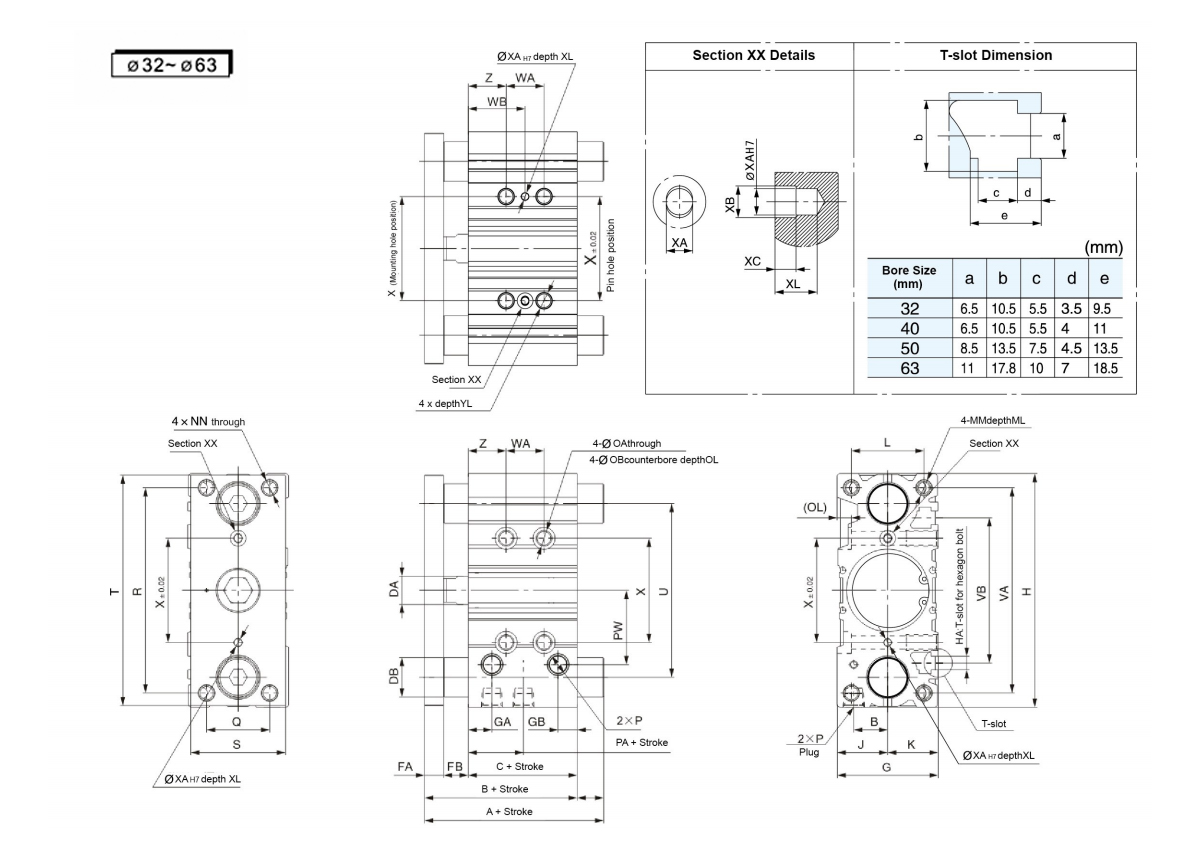

    C-MGPM,C-MGPL,C-MGPA közös méretek                                                                                                                                                             (mm)
    Furat
    Méret
    (mm)     		Löket (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Nil TN TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    Furat
    Méret
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25. vagy kevesebb Több mint 25. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200. 300. vagy kevesebb Több mint 300 25. vagy kevesebb Több mint 25. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200. 300. vagy kevesebb Több mint 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM siklócsapágy IA,DB,E Méretek                                       (mm)
    Furat
    Méret
    (mm)     		A DB E
    50. vagy kevesebb Több mint 50. 200. vagy kevesebb Több mint 200 50. vagy kevesebb Több mint 50. 200. vagy kevesebb Több mint 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (golyós persely)
    C-MGPA (nagy precíziós golyós persely)/A,DB,E Méretek (mm)
    Furat
    Méret
    (mm)     		A DB E
    50. vagy kevesebb Több mint 50. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200 50. vagy kevesebb Több mint 50. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

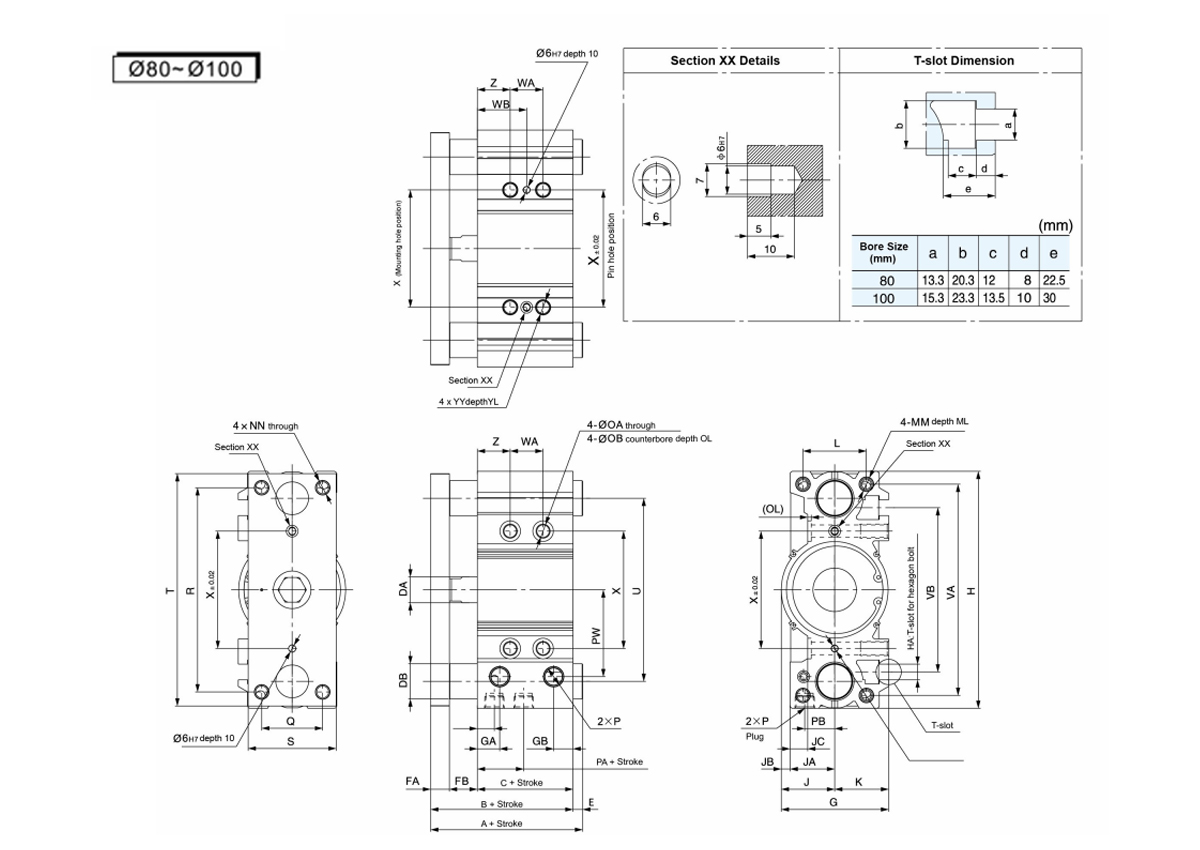

    C-MGPM,C-MGPL,C-MGPA Közös méretek                                                                                                                 (mm)
    Furat
    Méret
    (mm)
    Stroke
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Nil TN TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    Furat
    Méret
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25. vagy kevesebb Több mint 25. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200. 300. vagy kevesebb Több mint 300 25. vagy kevesebb Több mint 25. 100. vagy kevesebb Több mint 100. 200. vagy kevesebb Több mint 200
    300. vagy kevesebb     		Több mint 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2,0 28 11

    C-MGPM csúszócsapágy IA, DB, E méret
    (mm)
    Furat
    Méret
    (mm)     		A DB E
    50. vagy kevesebb 50 felett
    200. vagy kevesebb     		Több mint 200 50. vagy kevesebb 50 felett
    200. vagy kevesebb     		Több mint 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (golyós persely)
    C-MGPA (nagy pontosságú golyós persely) / A,DB,E méret
    (mm)
    Furat
    Méret
    (mm)     		A DB E
    25. vagy kevesebb 25. felett 50. vagy kevesebb Több mint 50. 200. vagy kevesebb Több mint 200 25. vagy kevesebb 25. felett 50. vagy kevesebb Több mint 50. 200. vagy kevesebb Több mint 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
