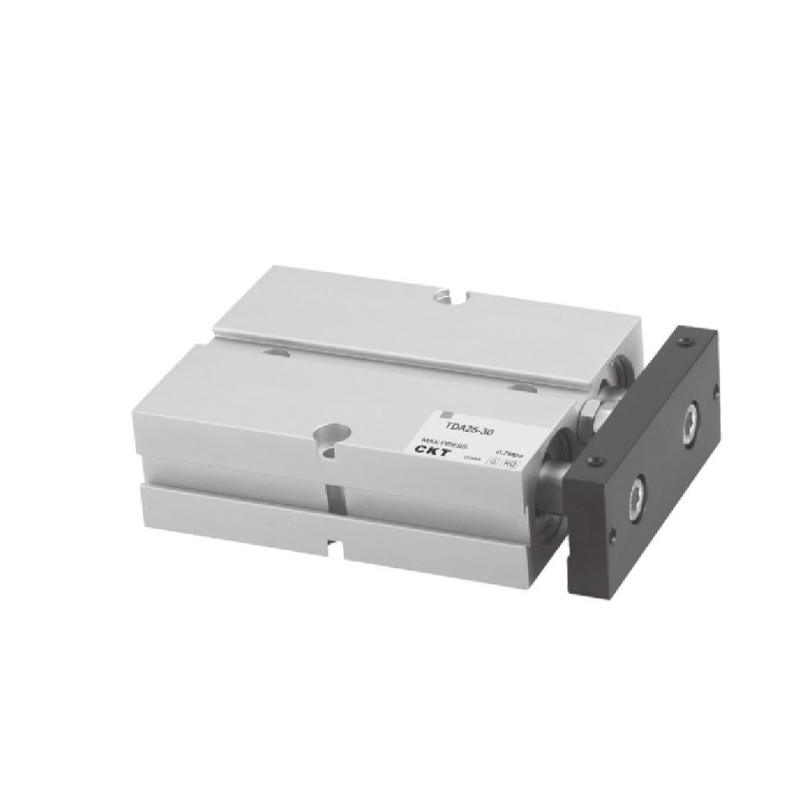

TDA/TN sorozatú duplahengeres (Ø10-Ø32)
  • TDA/TN sorozatú duplahengeres (Ø10-Ø32)
Többtengelyes henger

TDA/TN sorozatú duplahengeres (Ø10-Ø32)

1. A beágyazott test rögzítve van és fel van szerelve a telepítési hely megtakarítása érdekében;
2. Bizonyos hajlítás- és csavarodásgátló tulajdonságokkal rendelkezik, és ellenáll bizonyos oldalirányú terheléseknek;
3. A rögzítőlap három oldalán rögzítőfuratok találhatók a többpozíciós terhelés megkönnyítése érdekében;
4. A karosszéria elülső végén található ütközésgátló párna beállíthatja a hengerlöketet és enyhítheti az ütközést;
5. Ennek a hengersorozatnak a standard konfigurációja mágneses, és nincs lehetőség mágneses típus nélkül.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CXS sorozatú duplahengeres (alaptípus)
KÖVETKEZŐ:Nincs következő cikk
  • Specifikáció
    Furat mérete (mm) 10 16 20 25 32
    Akció Kettős szereplés
    Folyadék Levegő
    Üzemi nyomástartomány 0,1–1,0 MPa (14–145 psi)
    Proof Pressure 1,5 MPa (215 psi)
    Működési hőmérséklet
    (℃)     		-20-70
    Működési sebesség tartomány
    (mm/s)     		30-500
    Állítható löket -10~0
    Lökethossz-tűrés 1.00
    Párna Lökhárító
    Nem forgó tolerancia ±0,4° ±0,3°
    Port mérete M5×0,8 PT1/8
    *A nem forgási pontosság arra a szögre vonatkozik, amelynél a hengerrögzítő lemez el tud fordulni, amikor a henger teljesen vissza van húzva；

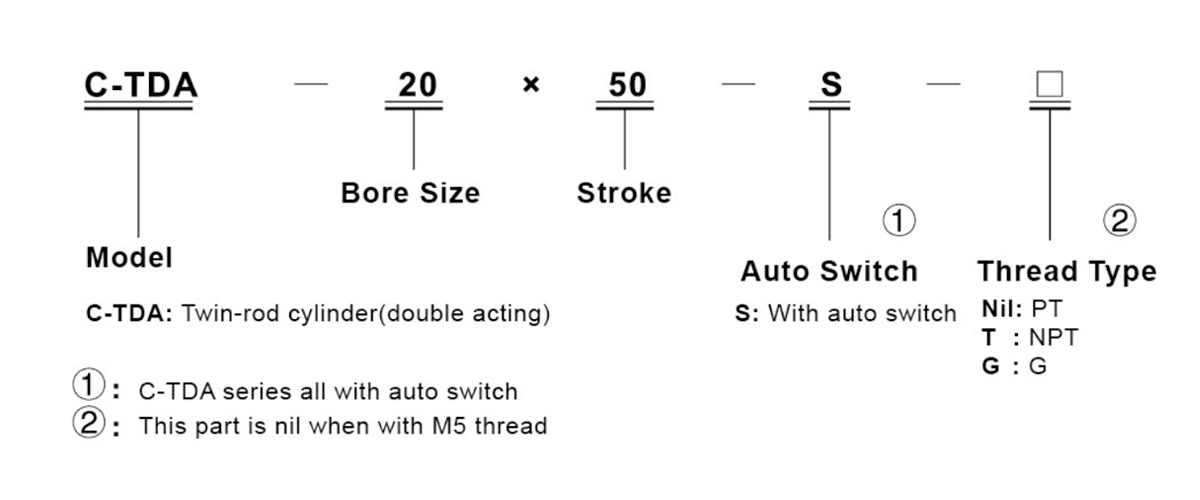

    **A csőcsatlakozáshoz NPT és G menettípusok állnak rendelkezésre.
    Továbbá: C-TN sorozat teljesen mágneses.

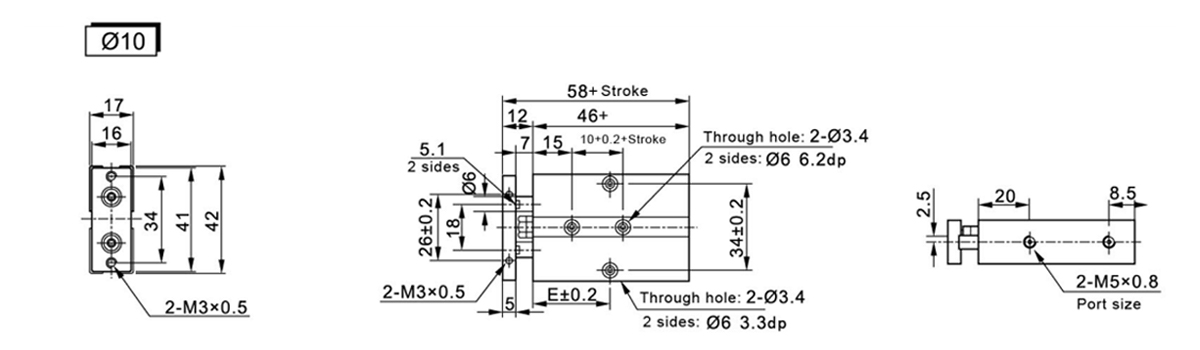

  • Szimbólum/vonás 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

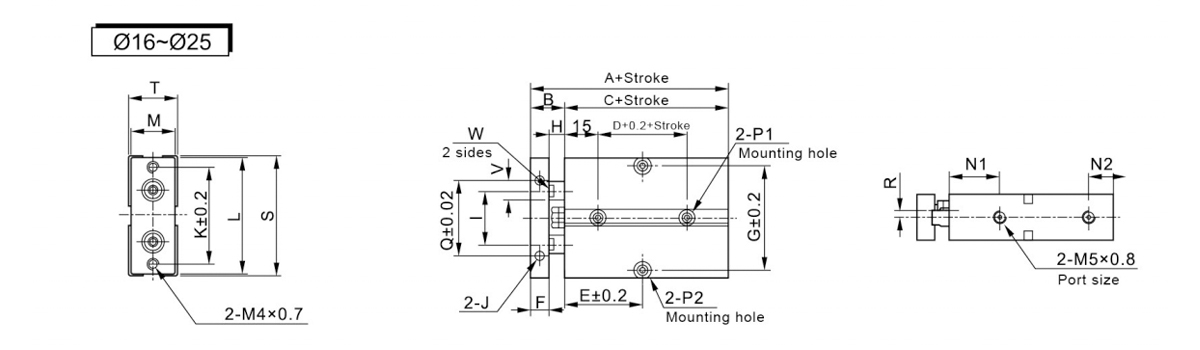

    Szimbólum/vonás A B C D Stroke≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Szimbólum/vonás G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Mélység5 47 53 20 22 11 Mindkét oldal: 07,5 Mélység 7,2 mm Átmenő furat Ø4,5 Mindkét oldal: 08 Mélység 4,5 mm Átmenő furat Ø 4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Mélység5 55 61 24 25 12 Mindkét oldal: 07,5 Mélység 7,2 mm Átmenő furat Ø4,5 Mindkét oldal: 08 Mélység 4,5 mm Átmenő furat Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Mélység5 66 72 29 27 12 Mindkét oldal: 07,5 Mélység 7,2 mm Átmenő furat Ø4,5 Mindkét oldal: 08 Mélység 4,5 mm Átmenő furat Ø 4,5 56 6 73 30 12 10.1

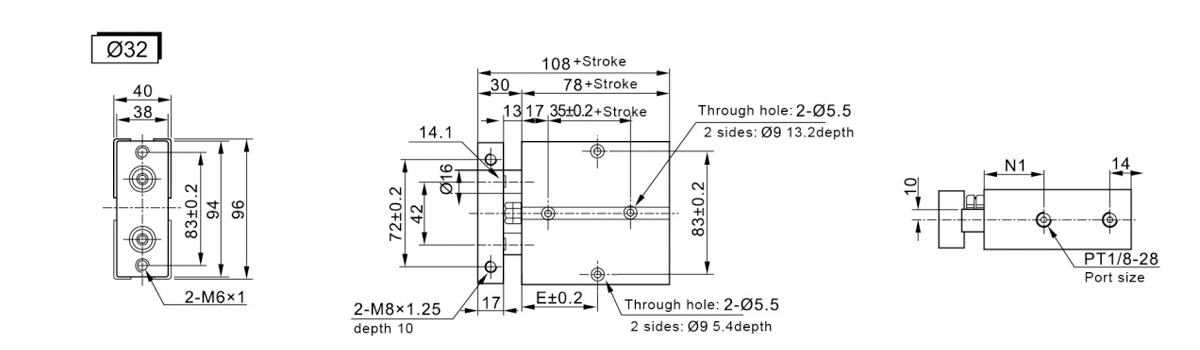

    Szimbólum/vonás 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
