MQR sorozatú alacsony nyomatékú forgó egyérintéses idom Beszállítók

Otthon / Termékek / Pneumatikus tartozék / Egyérintéses illesztés / MQR sorozatú alacsony nyomatékú forgó egyérintéses idom

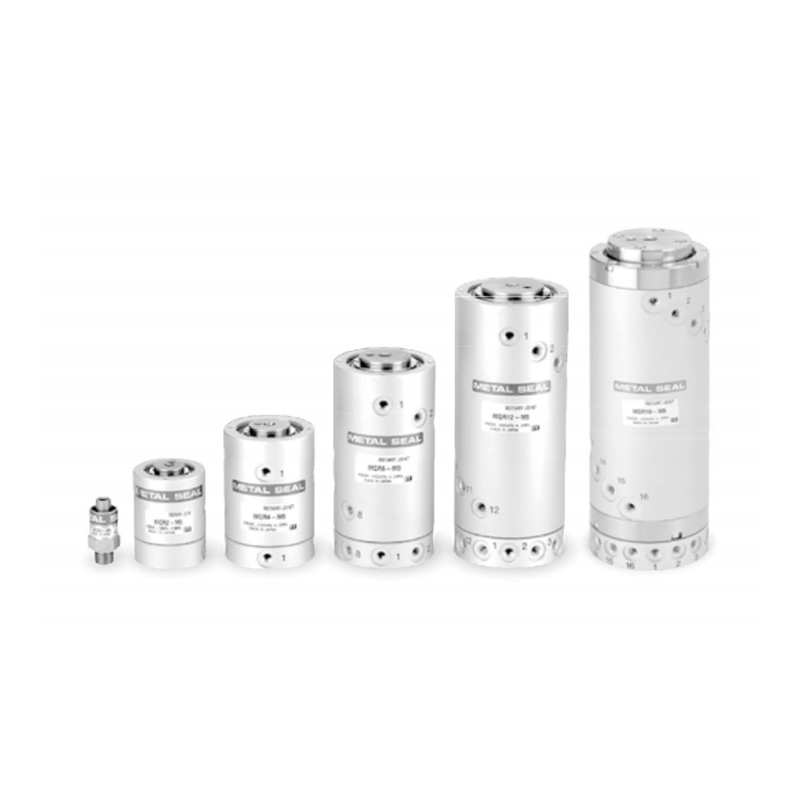

MQR sorozatú alacsony nyomatékú forgó egyérintéses idom
  • MQR sorozatú alacsony nyomatékú forgó egyérintéses idom
Egyérintéses illesztés

MQR sorozatú alacsony nyomatékú forgó egyérintéses idom

Fémzár módszer.
Forgó mechanizmus・A forgó és lengő alkatrészek, például a robotkarok levegőellátására szolgál.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:KS/KX sorozat Egyérintéses szerelvény
KÖVETKEZŐ:KC sorozatú önzáró egyérintéses idom
  • Modell MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Áramkörök száma (portok száma) 1 áramkör 2 áramkör 4 áramkör 8 áramkör 12 áramkör 16 áramkör
    Folyadék Levegő · Inert gáz
    Tömítés szerkezete Fém tömítés
    Útmutató szerkezete Csapágy alátámasztva Csapágy alátámasztva at both ends
    Port mérete Férfi      R1/8 M5×0,8
    Nő     M5×0,8
    Áramlási sebesség
    Jellemzők     		C 0,50 [dm³/(s · bar)]
    b 0.40
    Cv 0.17
    Kenés Nem kötelező
    Min. üzemi nyomás -100 kPa
    Max. üzemi nyomás 1,0 MPa
    1. megjegyzés)
    Ambient &Működés
    Folyadék Temperature     		-10-80 ℃
    Megjegyzés )2
    Maximális indítási forgási nyomaték     		0,003 N ·m   vagy  kisebb 0,03 N ·m   vagy  kevesebb 0,05 N ·m   vagy – kevesebb 0,10 N ·m   vagy  kisebb 0,20 N ·m vagy kevesebb 0,50 N ·m vagy kevesebb
    5. megjegyzés)
    Engedélyezett forgatási szám megjegyzés     		3000 perc⁻¹ (r.p.m.) vagy kevesebb Megjegyzés3) 2000 perc⁻¹ (r.p.m.) vagy kevesebb 1500 perc⁻¹ (r.p.m.) vagy kevesebb 900 perc⁻¹ (r.p.m.) vagy kevesebb 600 perc⁻¹ (r.p.m.) vagy kevesebb 200 perc⁻¹ (r.p.m.) vagy kevesebb
    4. megjegyzés)
    Megengedett radiális terhelés
    (Megengedett csatolási tengelyreakció)     		1N vagy kevesebb 15 Sem kevesebbet 30N vagy kevesebb 40N vagy kevesebb 50N vagy kevesebb
    Megengedett tengelyirányú terhelés
    Súly 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Megjegyzés  1) A 80 ℃ hőmérséklet magában foglalja a forgás közbeni hőmérséklet-emelkedést;
    Megjegyzés 2) Az indítási nyomaték nem változik a betáplálási nyomástól vagy a használat hiányától (a maximális indítási nyomatékon belül marad),
    de változik a forgásszámmal;
    Megjegyzés 3) Ha 600 perc-1 (rpm) feletti fordulatszámon használja, ügyeljen arra, hogy a forgás a csatlakozás rögzítésének irányában legyen;

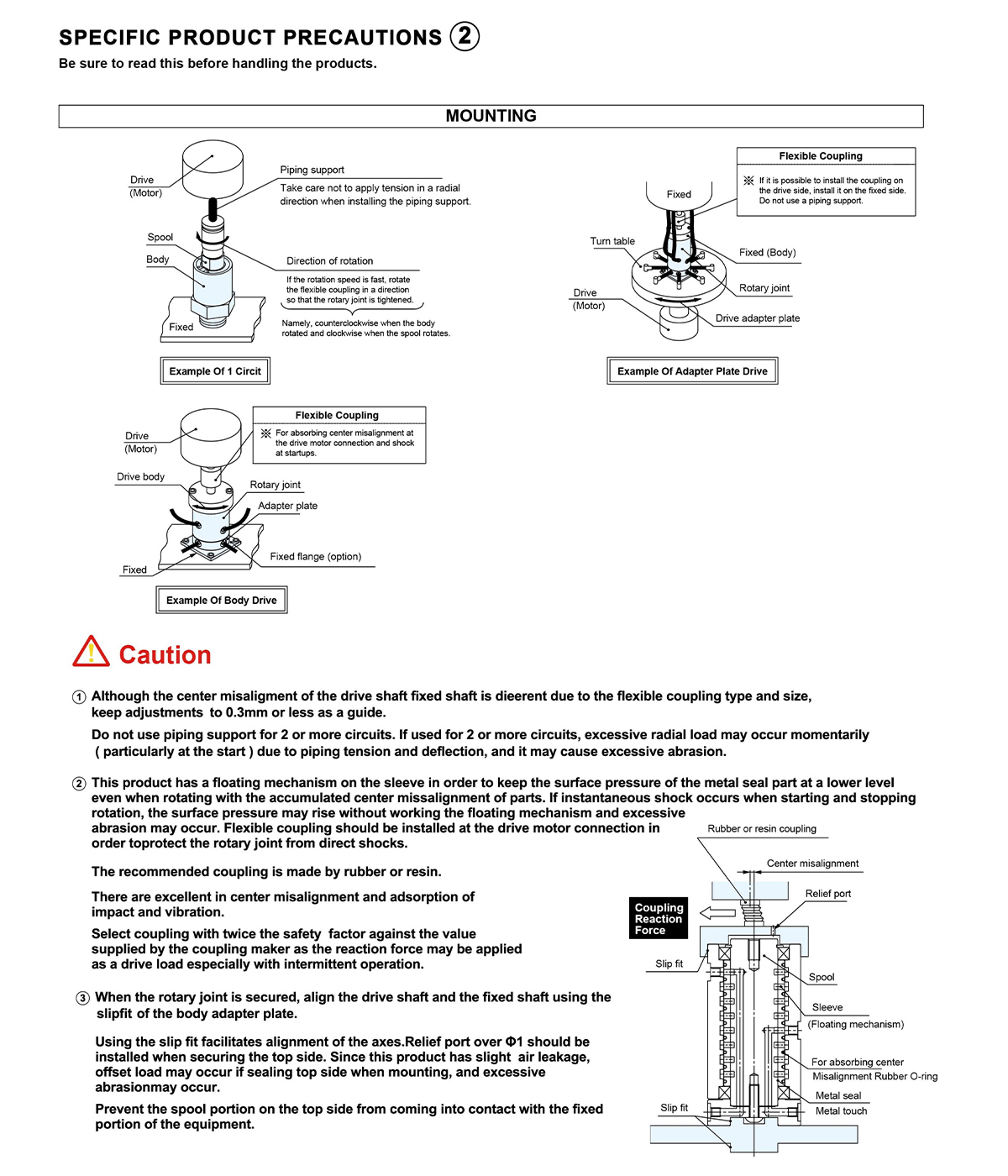

    Megjegyzés 4) Gumi/gyanta tengelykapcsoló használata javasolt, mivel kiválóan elnyeli a középpontot, az ütéseket és a rezgéseket;
    Megjegyzés  5)perc-1, forgatások száma percenként.

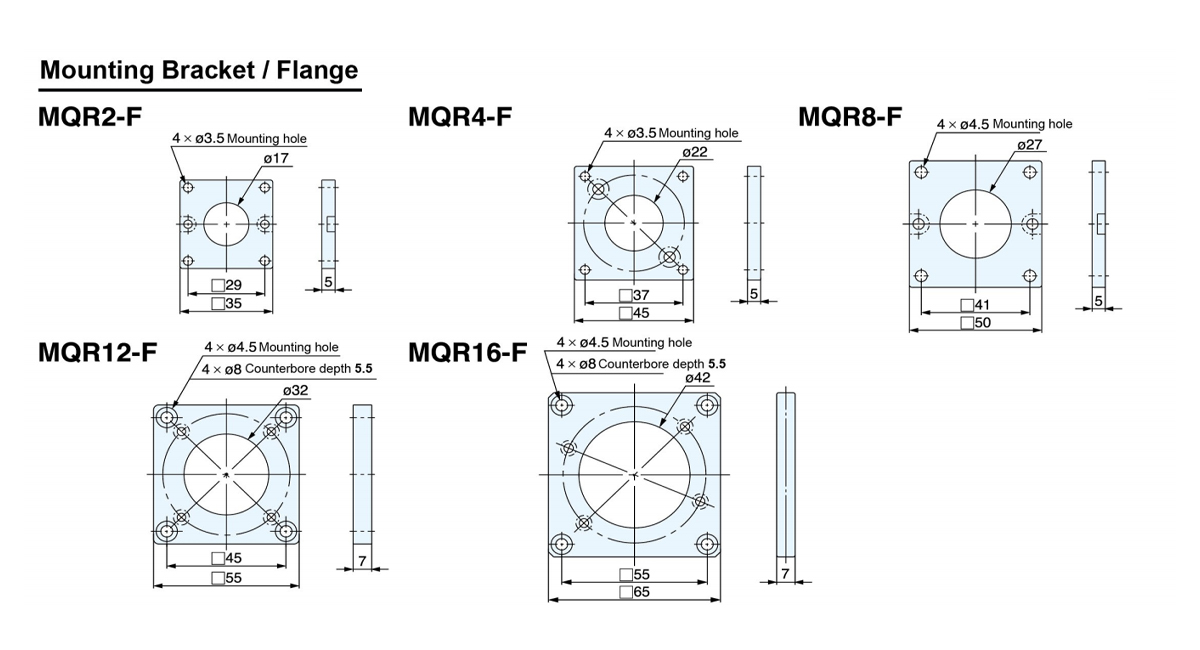

    Áramkörök száma Karima cikkszáma
    2 áramkörök MQR2-F
    4 áramkörök MQR4-F
    8 áramkörök MQR8-F
    12 áramkörök MQR12-F
    16 áramkörök MQR16-F

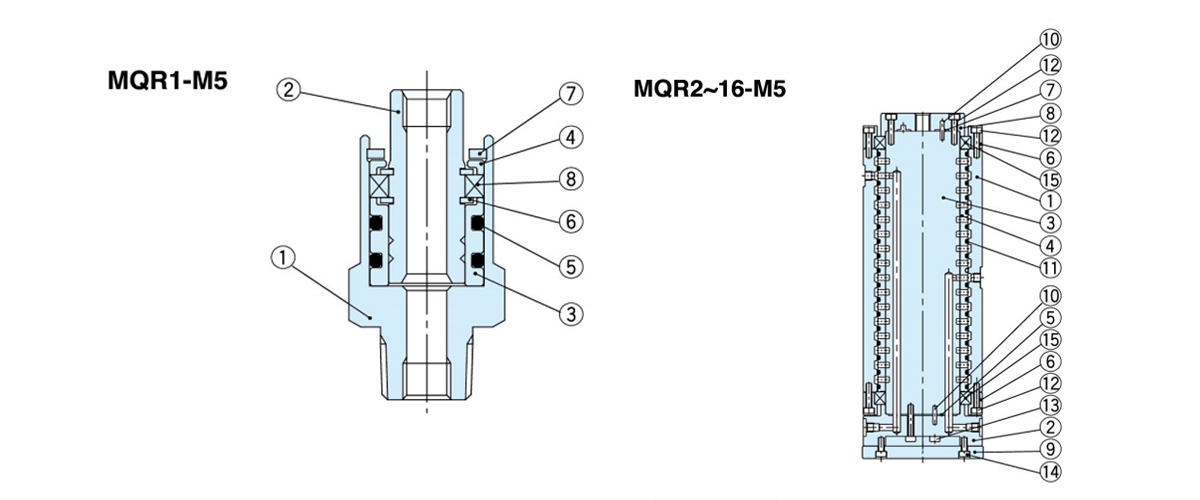

  • Alkatrészek (MQR1-M5,1 áramkör)
    Tétel Név Anyag Reamrk
    1 Test Rozsdamentes acél
    2 Orsó Speciális rozsdamentes acél
    3 Ujj Speciális rozsdamentes acél
    4 Tányér Alumínium
    5 O-gyűrű H-NBR
    6 Rögzítő gyűrű Szénacél
    7 Rögzítő gyűrű Szénacél
    8 Radiális csapágy

    Alkatrészek (MQR2-től 16-M5-ig, 2-16 áramkör)
    Tétel Név Anyag Reamrk
    1 Test Alumínium alloy
    2 Adapter lemez Alumínium alloy
    3 Orsó Speciális rozsdamentes acél
    4 Ujj Speciális rozsdamentes acél
    5 Tömítés H-NBR
    6 Csapágytartó Rozsdamentes acél Csak 16 áramkör
    7 Tömítés H-NBR Csak 16 áramkör
    8 Tányér Alumínium alloy Csak 16 áramkör
    9 Karima Alumínium alloy
    10 Párhuzamos tű Szénacél Kivéve 2 áramkört
    11 O-gyűrű H-NBR
    12 Csavar Szénacél Csak 16 áramkör
    13 Csavar Szénacél
    14 Csavar Szénacél
    15 Radiális csapágy -
