MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó Beszállítók

Otthon / Termékek / Léghenger / Pneumatikus markolók / MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó

MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó
  • MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó
  • MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó
Pneumatikus markolók

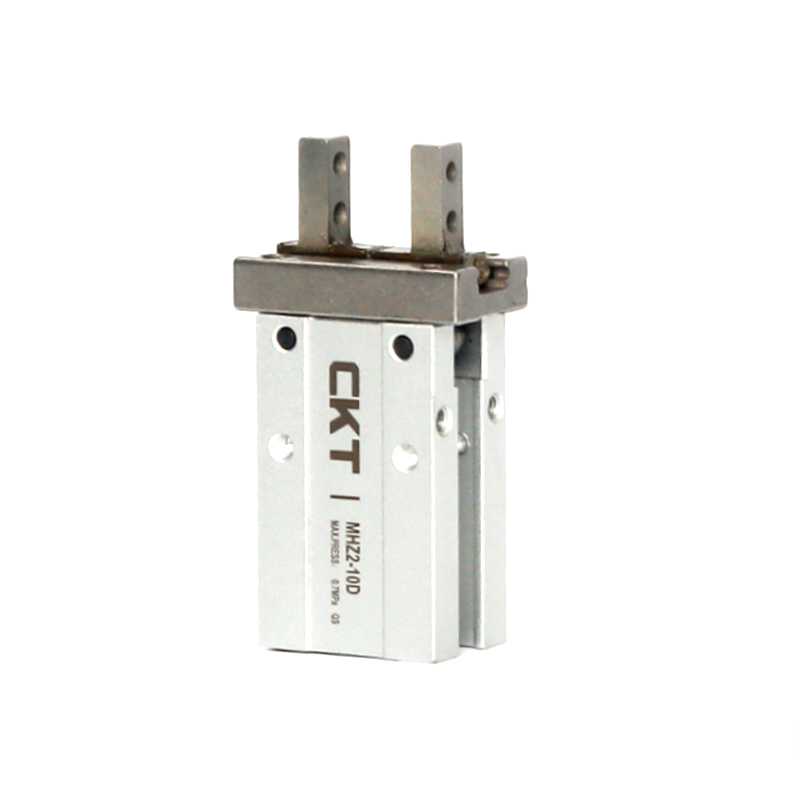

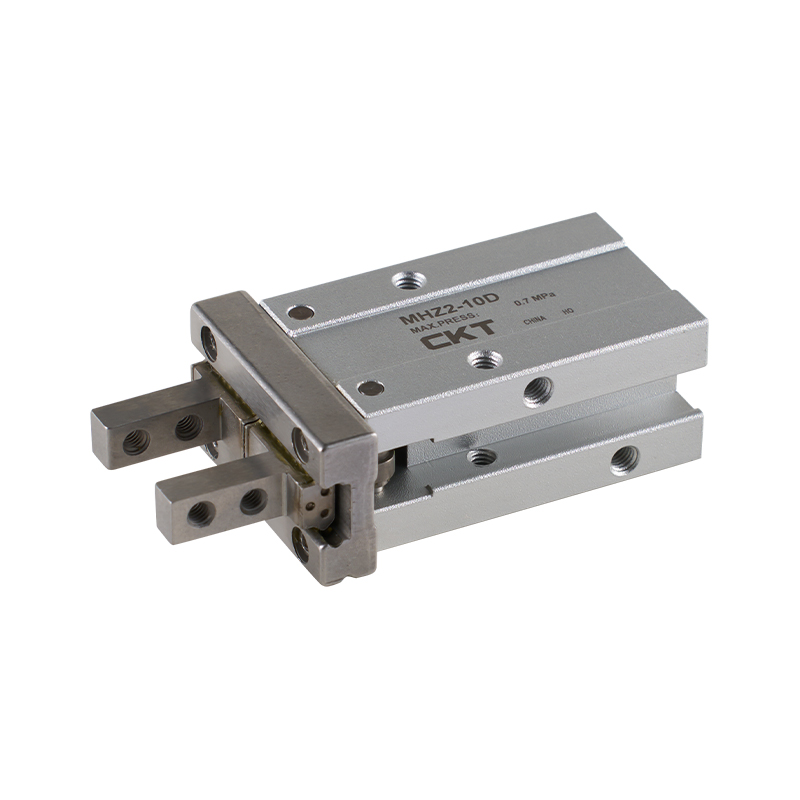

MHZ2 sorozat (párhuzamos nyitás és záró típus) pneumatikus megfogó

Az MHZ2 sorozatú (párhuzamos nyitás és zárás típusa) pneumatikus megfogója a stabil és megbízható párhuzamos befogásra összpontosít. Tervezési koncepciója egyensúlyban tartja az alapvető teljesítményt és az alkalmazkodóképességet, hogy megfeleljen az automatizálási végrehajtási kapcsolat precíziós megragadása alapvető igényeinek.

Alapvető jellemzők:

1. Integrált vezetőrendszer: Az integrált vezetőmechanizmus biztosítja, hogy az aktuátor megfelelő szerkezeti merevséggel és működési pontossággal rendelkezzen működés közben.

2. Továbbfejlesztett vezetőstabilitás: A vezetőelem alján egy kiegészítő pozicionáló szerkezet található, amely fenntartja a relatív helyzetviszonyt a kulcsfontosságú mozgó alkatrészek és a fő szerkezet között, és javítja a hosszú távú működés megbízhatóságát.

3. Precíziós pozicionálási teljesítmény: Az optimalizált szerkezeti kialakítás jó pozicionálási konzisztenciát biztosít, ami segít a munkadarab pontos befogásában és növeli a befogási folyamat biztonságát.

4. Rugalmas telepítés és kompatibilitás: Számos szabványos telepítési interfészt biztosít a különböző berendezés-elrendezésekbe vagy szűkös helykörnyezetekbe való egyszerű integráláshoz.

5. Testre integrált vezérlési segítség: A test előre be van állítva mágneses alkatrészekkel, ami alapvető kényelmet biztosít a szabványos helyzetérzékelő eszközök integrálásához.

6. Az indukciós kapcsoló illeszthetősége: A hengertest felületén több indukciós kapcsoló beépítési nyílás található, amelyek beállítási lehetőséget biztosítanak az érzékelő eszköz elrendezéséhez, hogy alkalmazkodjanak a különböző jelgyűjtési követelményekhez.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:MHC2 sorozat (Fulcrum nyitó és záró típus) pneumatikus megfogó
KÖVETKEZŐ:Nincs következő cikk
  • Henger átmérője
    mm     		6 10 16 20 25 32 40
    Használjon folyadékot Levegő
    Üzemi nyomás
    tartomány (MPa)     		Kettős hatású 0,15-0,7 0,2-0,7 0,1-0,7 0,1-0,7
    Egyszereplős 0,3-0,7 0,35-0,7 0,25-0,7 0,25-0,7
    Folyadékhőmérséklet környezeti használatra -10-60 ℃
    Ismételhetőség (mm) ±0,01 ±0,02
    Maximális működési frekvencia (c.p.m) 180 (MHZL2 sorozat 120) 60
    Olajellátás Nem kötelező
    Üzemmód Kettős hatású · Single-acting
    Mágneses kapcsoló (opcionális) Érintkezés nélküli mágneskapcsoló (MHZA2, MHZAJ2 mágneskapcsoló nélkül)
    Csatlakozás átmérője M3×0,5 M5×0,8

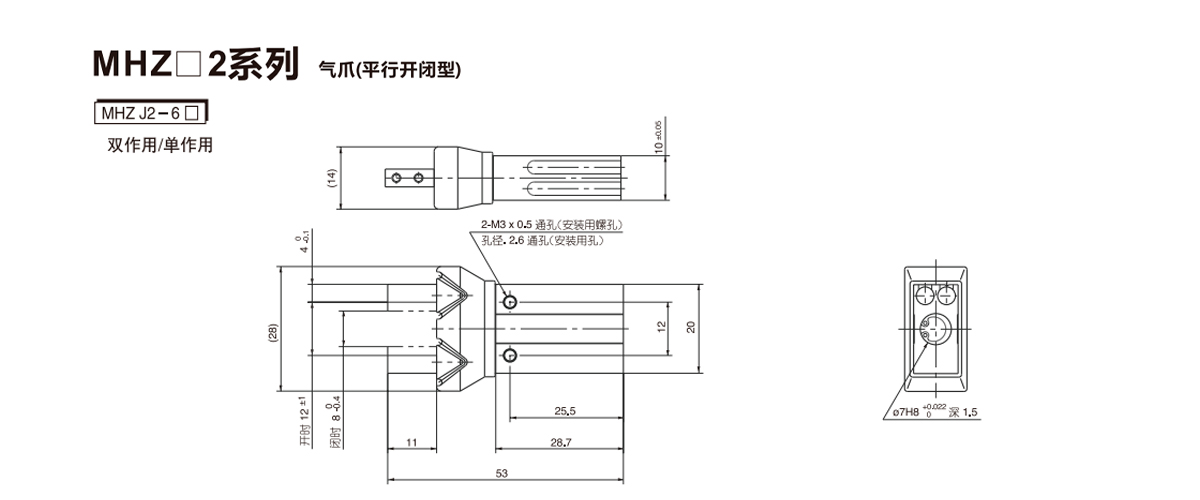

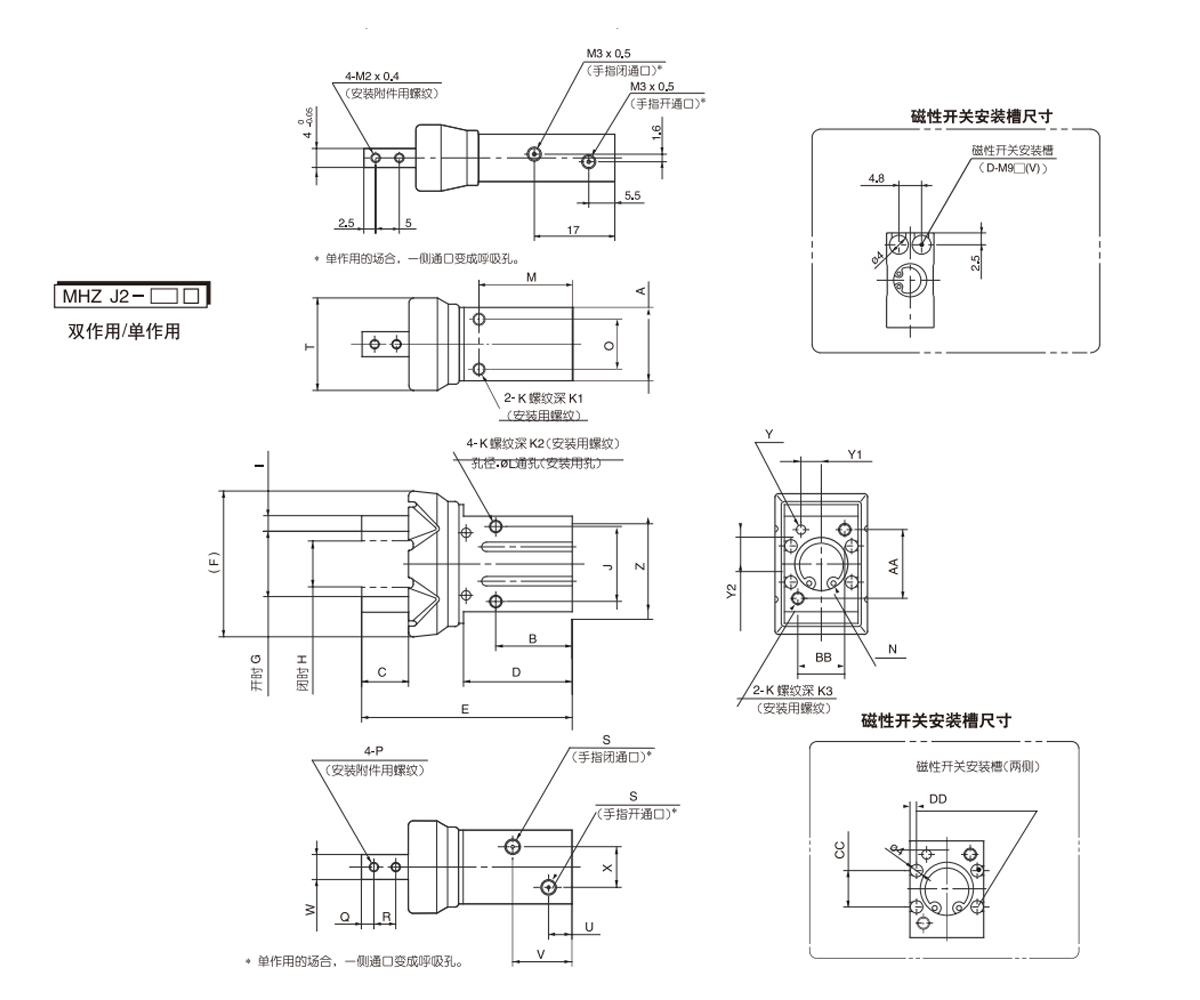

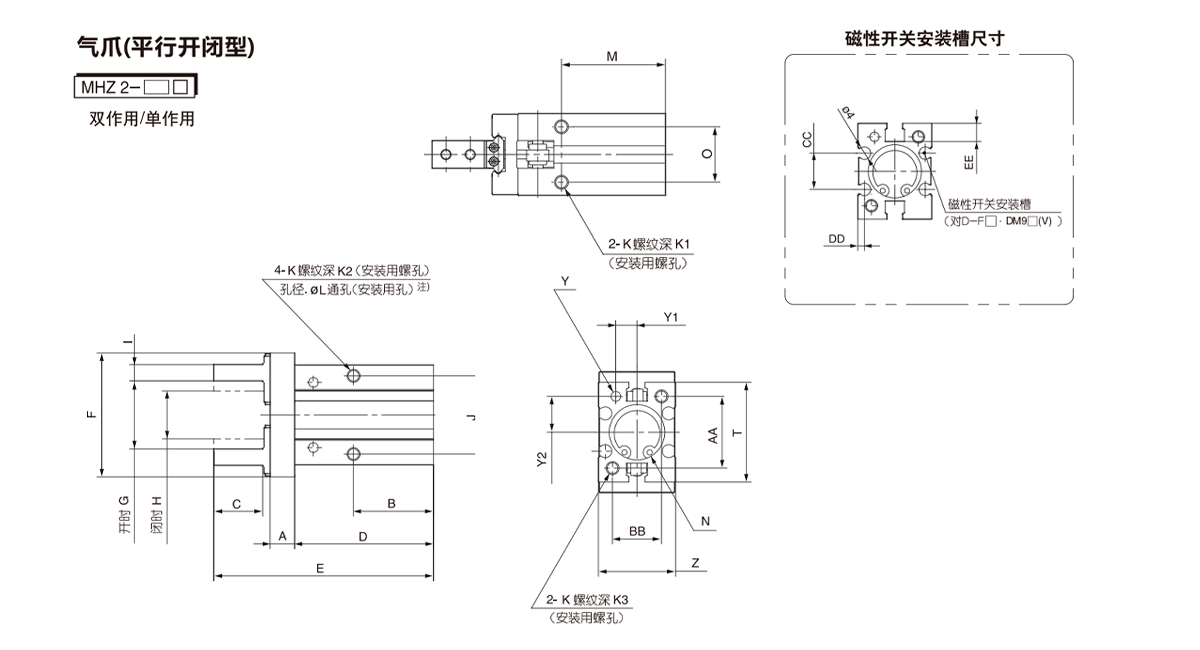

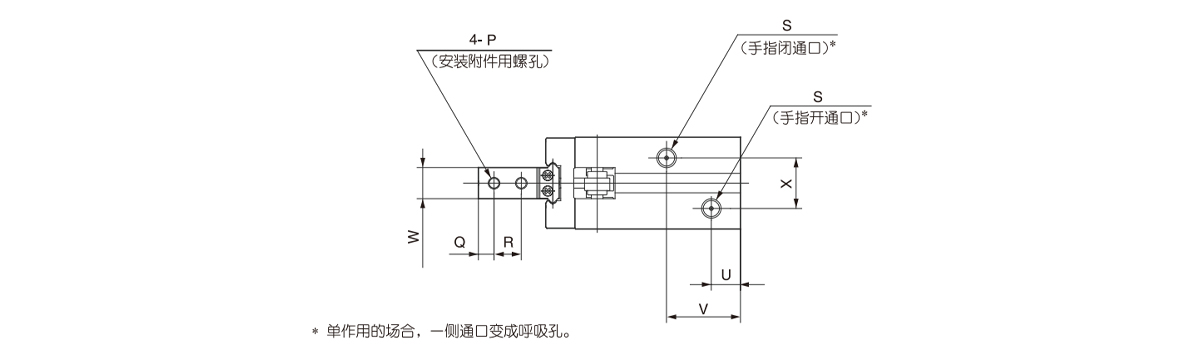

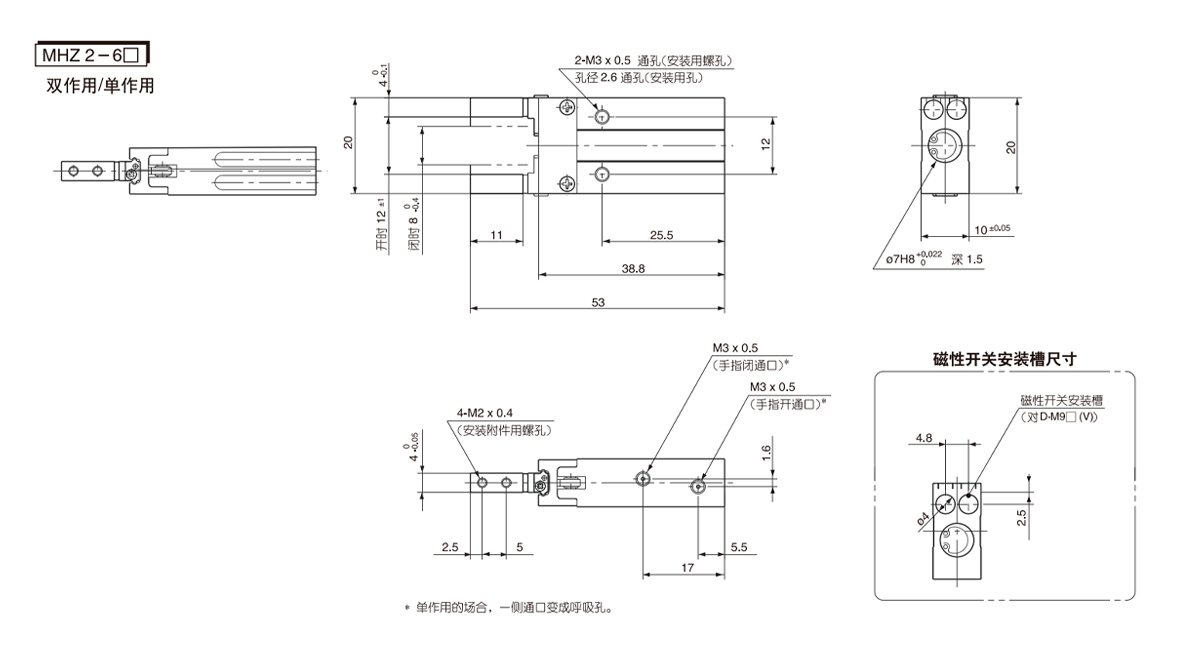

  • Modelll
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 mély 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Mély2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Mély3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Mély3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40. cikk (49) 29 67. cikk (76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48. cikk (57) 034H9 Mély4 26 M6×1 7 14 M5×0,8
    40 15 49. cikk (62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58. cikk (71) 042H9 Mély4 32 M8×1,25 9 17 M5×0,8

    Modelll
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Mély3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Mély3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Mély4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Mély4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31. cikk (37) 15 24 Ø5H9 Mély5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38. cikk (45) 18 28 Ø5H9 Mély5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

    Henger átmérője
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Mély2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Mély3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Mély2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Mély3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Mély3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Mély4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Mély3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Mély4 10±0,02 21,8±0,02 52 40 22 19 3.5
