MK sorozatú forgóbilincs henger
  • MK sorozatú forgóbilincs henger
Forgóhenger

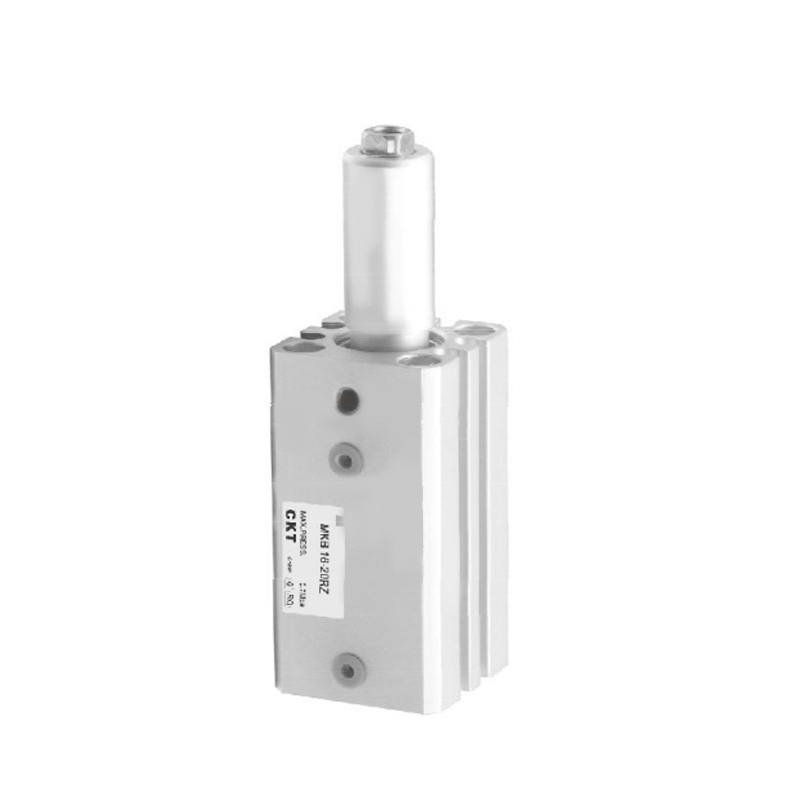

MK sorozatú forgóbilincs henger

Az MK sorozatú Rotary Clamp Cylinder egy kompozit pneumatikus hajtómű, integrált forgóhajtással és radiális szorító funkcióval. Integrált kialakítása egyetlen hengeren keresztül szinkronban biztosítja a munkadarab forgási pozicionálását és merev reteszelését, jelentősen optimalizálva a mechanikai rendszer összetettségét.

Alapvető jellemzők:
▸Kettős hatású kompozit szerkezet

A forgási és befogási műveletek időzített összekapcsolása légköri hajtás alatt valósul meg, további átviteli mechanizmus nélkül, kiküszöbölve a több működtető egység koordinációs hibáját

▸ Helytakarékos előny

A forgástengely és a szorítópofa koaxiálisan van elrendezve, így több mint 40%-kal csökkenti az axiális beépítési teret az osztott megoldáshoz képest

▸Nagy merevségű reteszelés

Az ék alakú erőtágító mechanizmus mechanikus önzáró hatást hoz létre a véghelyzetben, és a szorítóerőt nem befolyásolja a levegőforrás ingadozása

▸Széles alkalmazkodóképesség

A moduláris interfész kompatibilis az ISO szabványú rögzítő alaplapokkal, és támogatja a testreszabott szorítópofa löketet és elforgatási szöget (90°/180°)

▸Hosszú távú tömítésvédelem

A vezetőrész kettős ajakos kopásálló tömítőgyűrűt tartalmaz, és a belső integrált porkaparó szerkezet alkalmas az olajköd környezet vágására

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:Nincs előző cikk
KÖVETKEZŐ:Nincs következő cikk
  • Furat mérete (mm) 12 16 20 25 32 40 50 63
    Folyadék Levegő
    Akció Kettős szereplés
    Max üzemi nyomás 1 MPa
    Minimális üzemi nyomás 0,1 MPa
    Környezeti és folyadék hőmérséklet Automatikus kapcsolóval: -10 ~ 60 ℃ Automata kapcsoló nélkül: -10 ~ 70 ℃
    Dugattyú sebesség 50-200 mm/s
    Párna Gumi lökhárító
    Lökethossz-tűrés (mm) 0.6
    -0.4
    * Kenés Nem kötelező
    Forgatási szög 90°±10°
    Forgásirány Az óramutató járásával ellentétes irányban
    Forgólöket (mm) 7.5 9.5 15 19
    Szorítólöket (mm) 10 ·20 20 ·50
    Megengedett hajlítási nyomaték (M · m) 1 3.8 7 13 27 47 107 182
    **Elméleti szorítóerő (N) 40 7.5 100 185 300 525 825 1400
    Nem forgó pontosság (bilincs rész) ±14° ±1,2° ±0,9° ±0,7°
    Csővezeték Port M5×0,8 Rc¹/8 Rc¹/4
    *Ha kenést szeretne használni, használja az ISOVG32 szabványt.
    * * 0,5 MPa nyomáson.

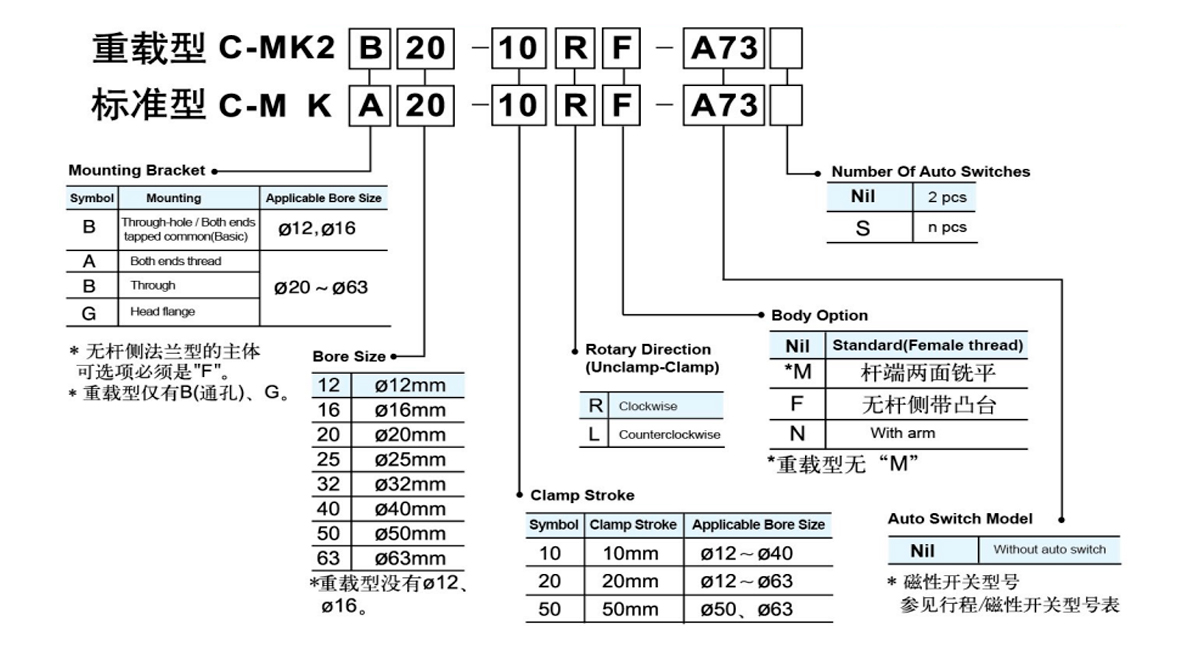

  • Stroke   /Auto   Switch   Model
    Alkalmazható
    Furat mérete
    (mm)     		*Automatikus kapcsoló modell
    Alaptípus
    In-line Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpend-
    icularis     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Vezetékhossz-jelölés: Nincs jelölés - 0,5 m, L - 3 m, Z - 5 m
    Példa: A73, A73L

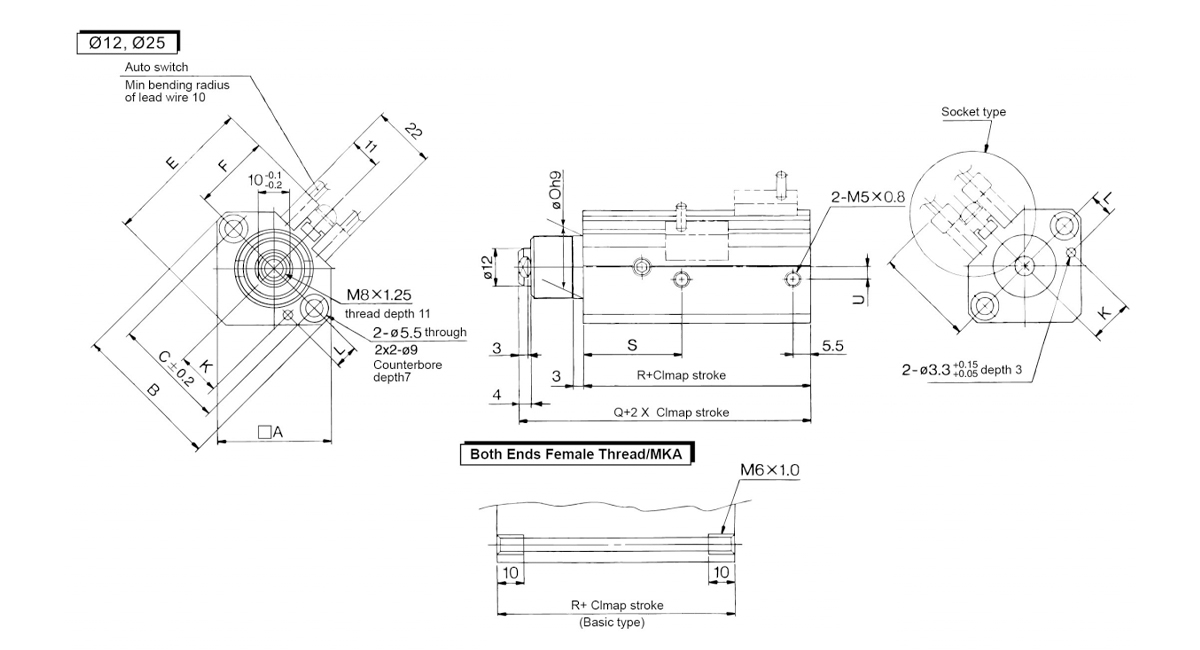

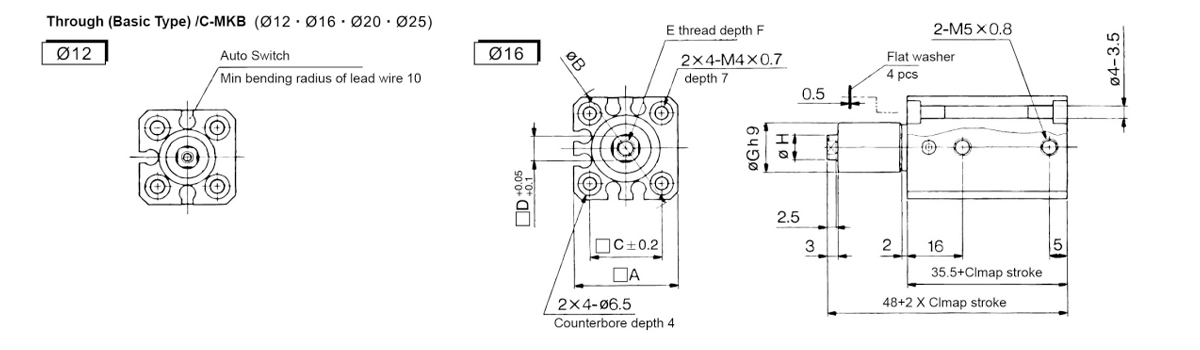

  • Alapvető
    Modelllllllll A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

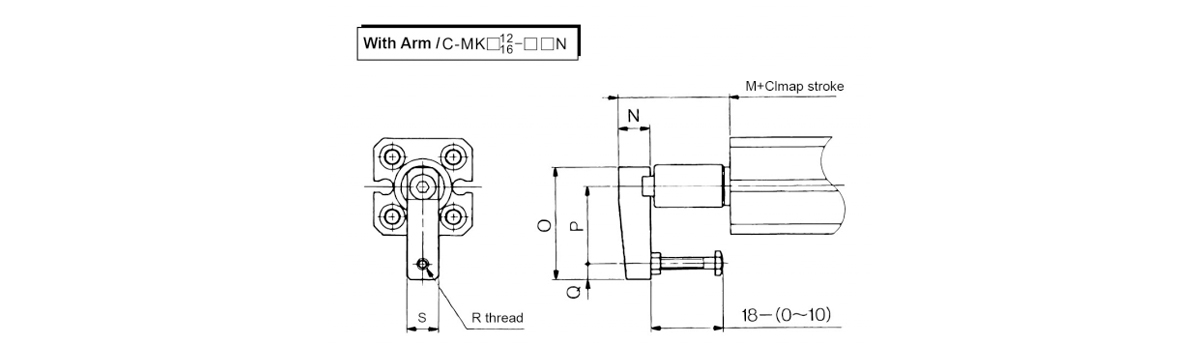

    Arm
    Modelllllllll M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

    Modelllllllll A B C E F K L Ó9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Megjegyzés 1) A fenti méretek a D-A73L mágneskapcsolón alapulnak.
    Megjegyzés 2) Amikor a dugattyúrúd teljesen ki van húzva, adja hozzá a szorító löketet és a visszatérési löketet a megfelelő méretekre.

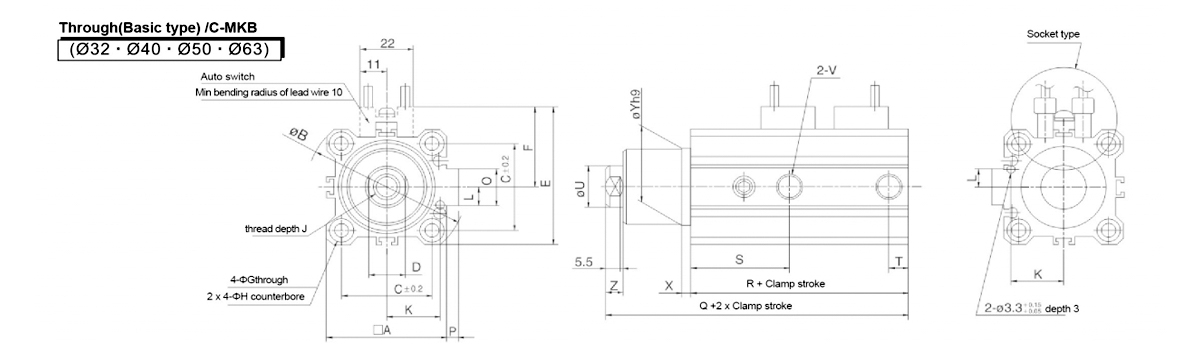

    Modelllllllll A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 mély 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 mély 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 mély 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 mély 10,5l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0,062

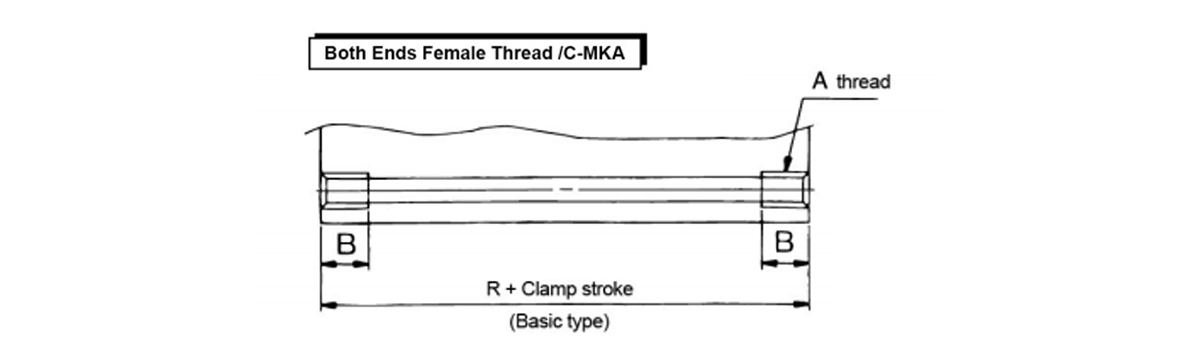

    Modelllllllll A B
    C-MKA32 M6×1,0 10
    C-MKA40 M6×1,0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

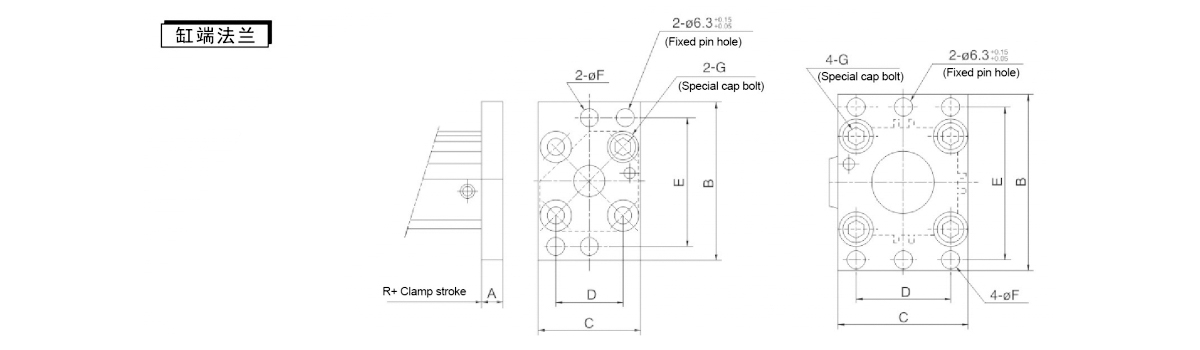

    Hengervég karima
    Alkatrészek Alkalmazható
    Furat mérete     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1,0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1,0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1,0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Megjegyzés: A karima felszerelésekor ügyeljen arra, hogy a rúd nélküli oldalsó hengerfedél beépítési típusát válassza ki: C-MK□□-□□F.

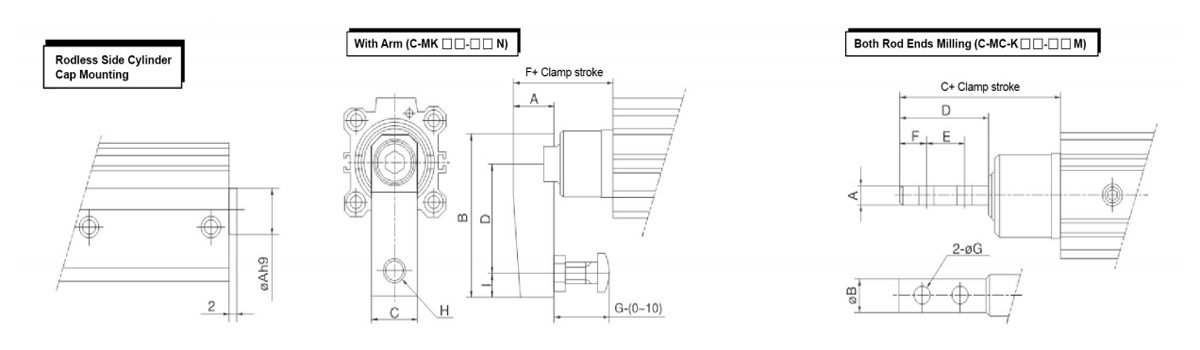

    Rúd nélküli oldalsó hengersapka rögzítése Arm Mindkét rúdvég marás
    Modelllllllll A B C D F G H I Modelllllllll A B C D E F G
    Modelllllllll Ah9 C-MKD20-□BE 14 51 16 35 22 22 M6×1,0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□BE 14 51 16 35 22 22 M6×1,0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□BE 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
