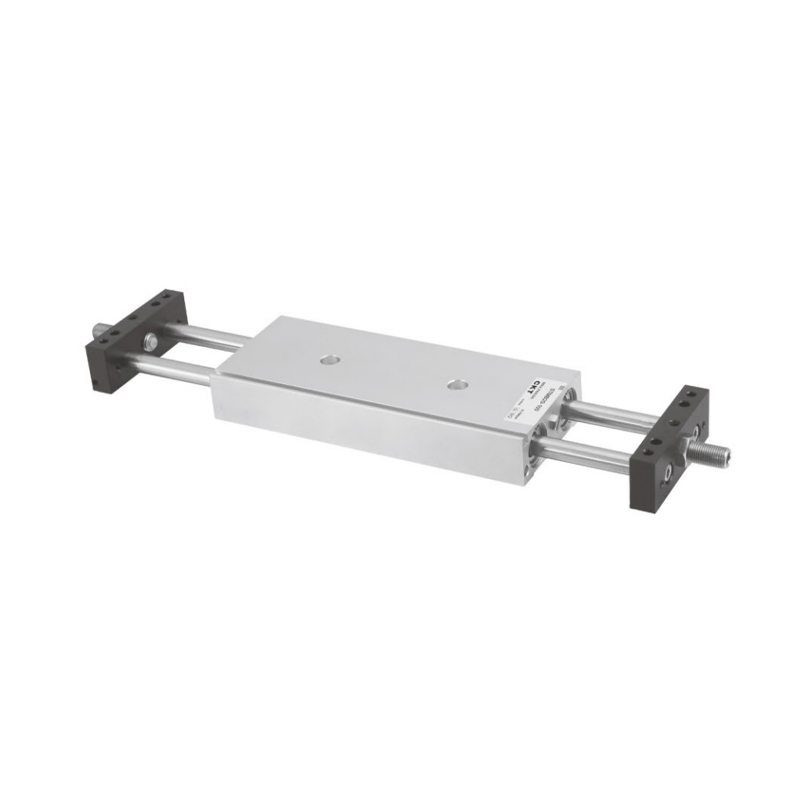

STM sorozatú csúszóhenger (Ø10 ~ Ø25)
  • STM sorozatú csúszóhenger (Ø10 ~ Ø25)
Csúszóhenger

STM sorozatú csúszóhenger (Ø10 ~ Ø25)

1. Két beépítési és rögzítési forma: karosszéria vagy csúszka beépítés;
2. A kettős dugattyúrúd szerkezet jobb hajlítás- és csavarodásgátló teljesítményt nyújt a hengernek, és ellenáll a nagy mozgási terheléseknek vagy az oldalirányú terheléseknek;
3. A puffereszközök, például az ütközésgátló betétek vagy az olajnyomás pufferek mindkét végén hatékonyan lelassíthatják az ütközési sebességet és meghosszabbíthatják a henger élettartamát;
4. Válasszon magas hőmérsékletnek ellenálló tömítőanyagokat, hogy biztosítsa a henger normál működését 150 ℃-os körülmények között.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:Nincs előző cikk
KÖVETKEZŐ:MXH sorozatú kis csúszóhenger (lineáris vezető) (Ø6 ~ Ø20)
  • Standard        Specifikáció
    Furat mérete (mm) 10 16 20 25
    Akció Kettős szereplés
    Folyadék Levegő
    Üzemi nyomástartomány 0,1–1,0 MPa (14–145 psi)
    Proof Pressure 1,5 MPa (215 ps)
    Üzemi hőmérséklet (℃) -20-70
    Működési sebesség tartomány (mm/s) 30-500
    Lökethossz-tűrés 1.00
    Párna Nil Lökhárító betét vagy olajpuffer (opcionális)
    *Nem forgó pontosság ±0,1° ±0,05°
    *Csőcsatlakozó M5×0,8 PT1/8
    *A nem forgási pontosság arra a szögre vonatkozik, amelyben a hengerrögzítő lemez el tud fordulni, amikor a henger teljesen vissza van húzva.
    **A csőcsatlakozáshoz NPT és G menettípusok állnak rendelkezésre.
    Megjegyzés: A C-STM sorozat teljesen mágneses.

  • Szabványos specifikáció
    Furat mérete (mm) Normál löket (mm) Max. Stroke Megengedett stroke
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    Megjegyzés: 1. A megengedett lökettartományon belül, ha a löket nagyobb, mint a maximális löket, a rendszer nem szabványos feldolgozást hajt végre. Egyéb speciális ütések esetén forduljon cégünkhöz.

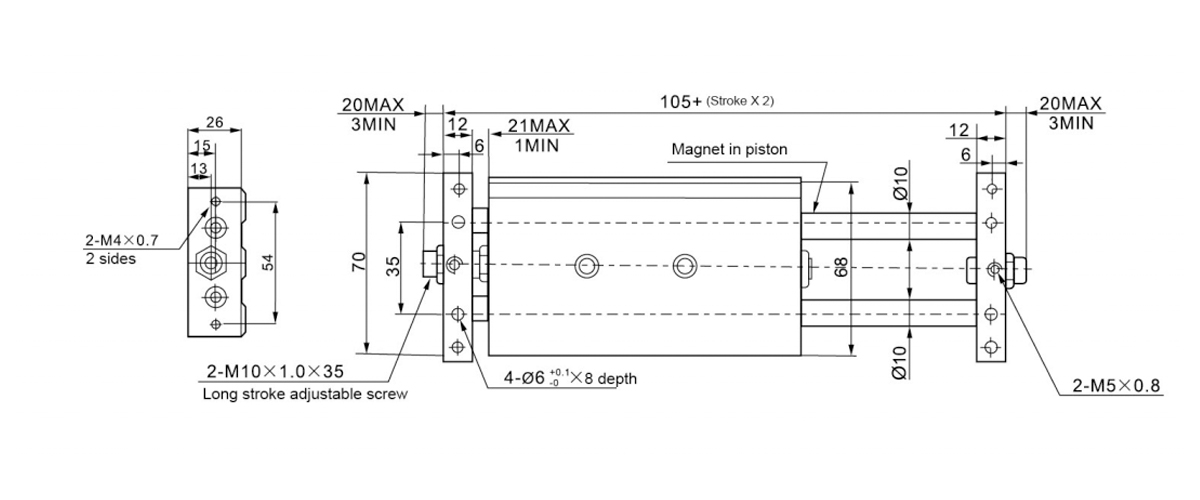

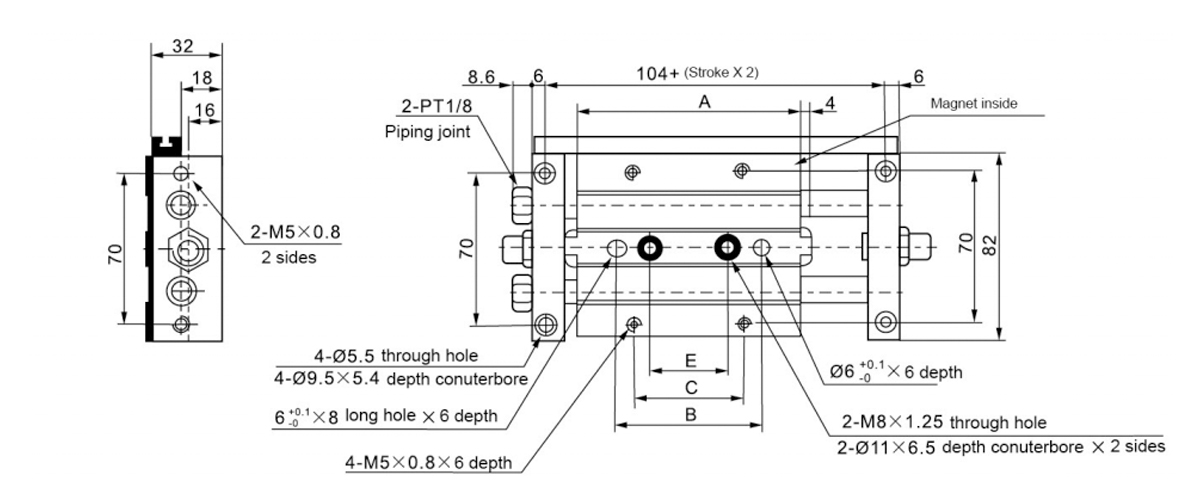

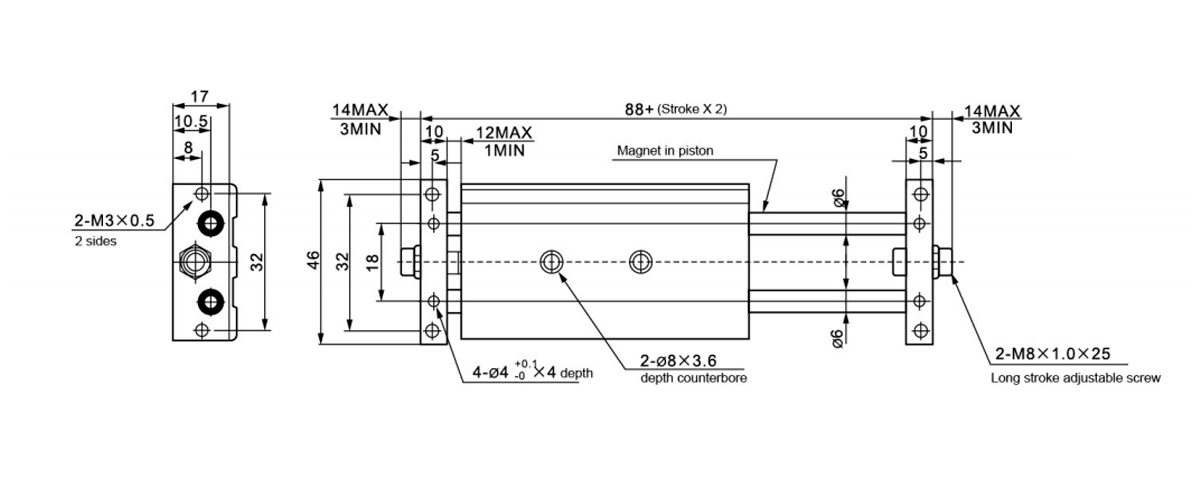

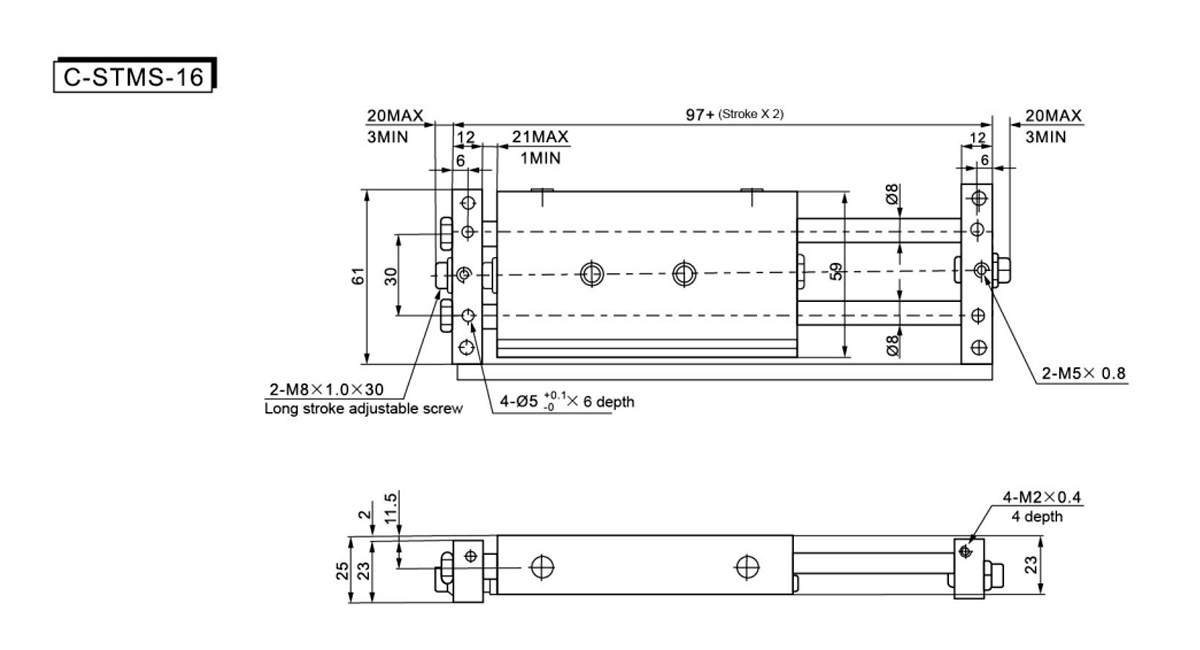

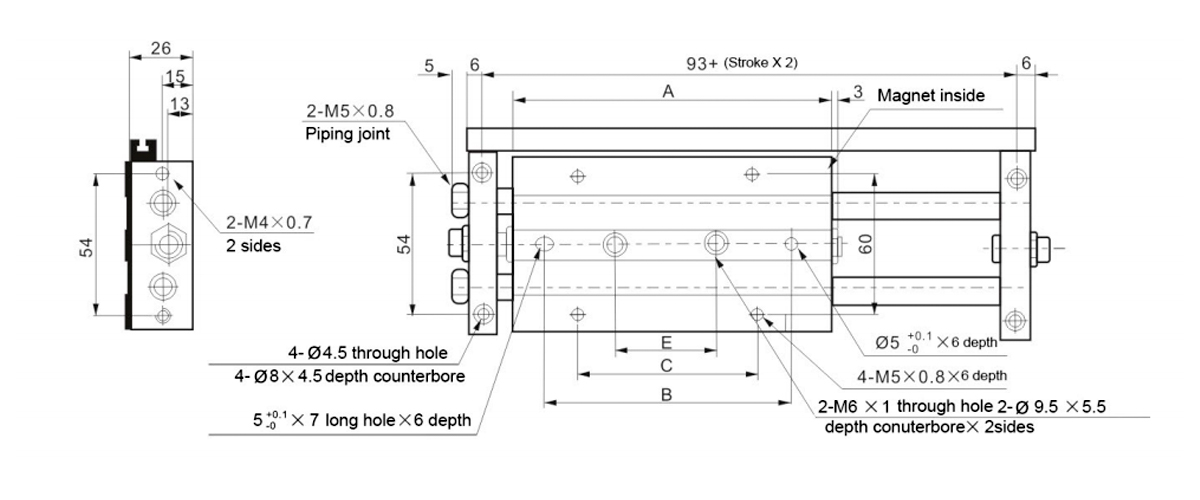

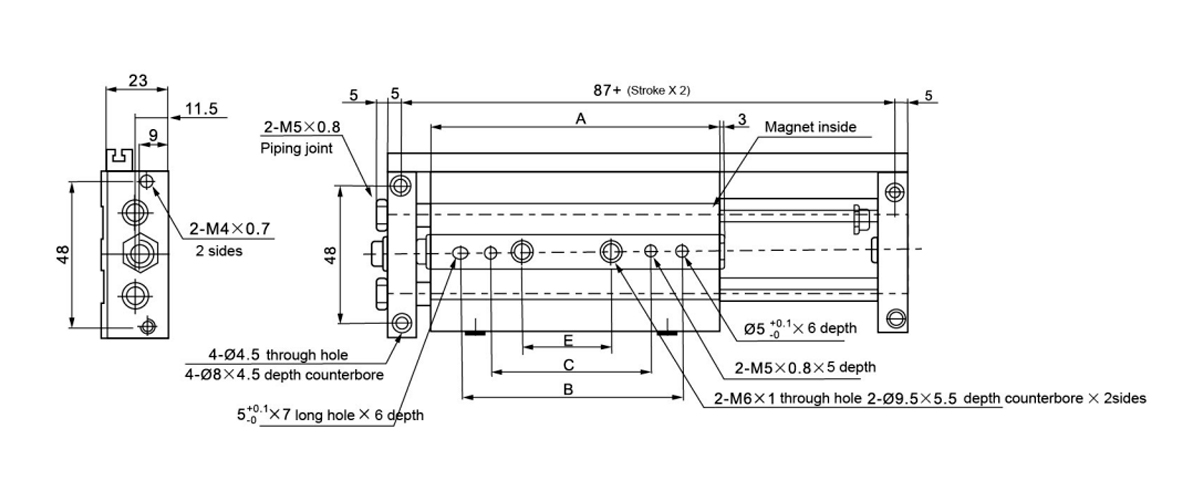

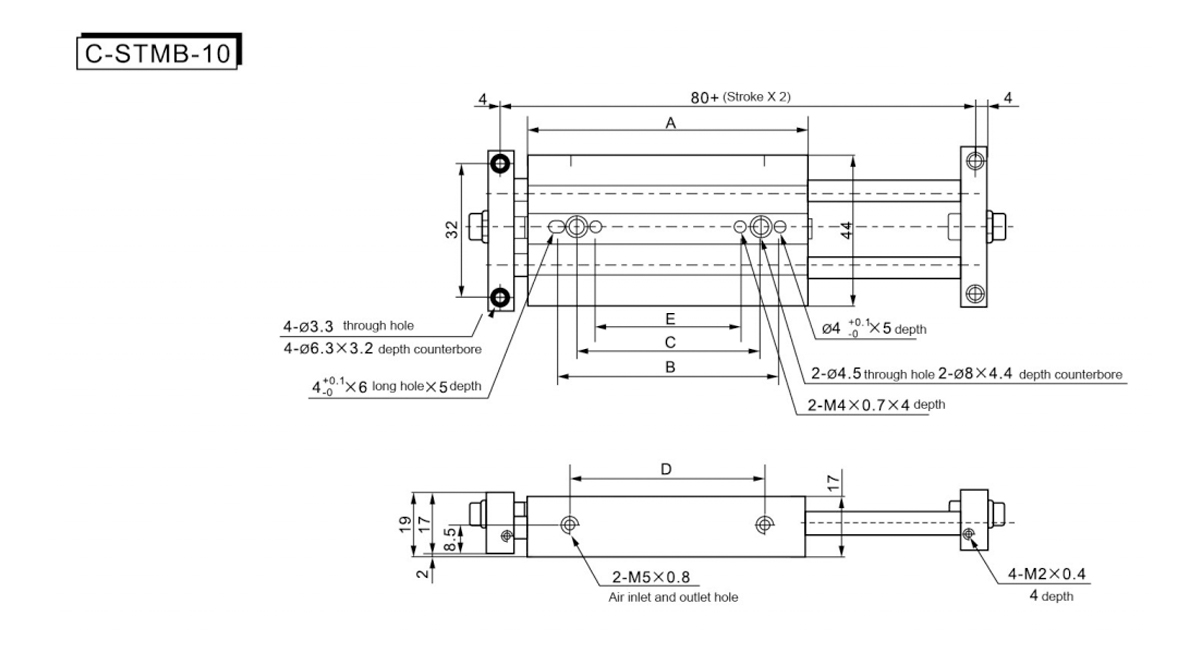

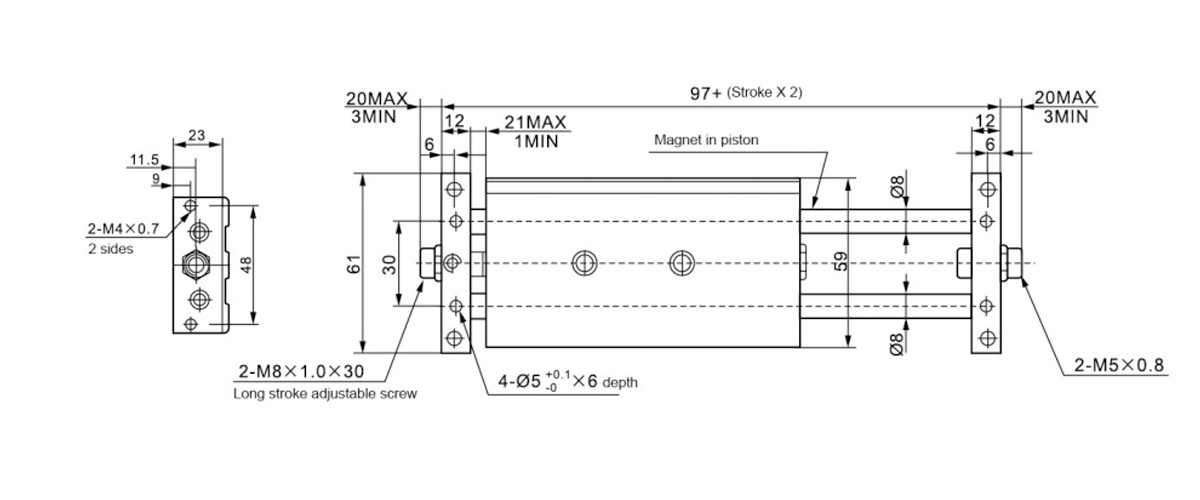

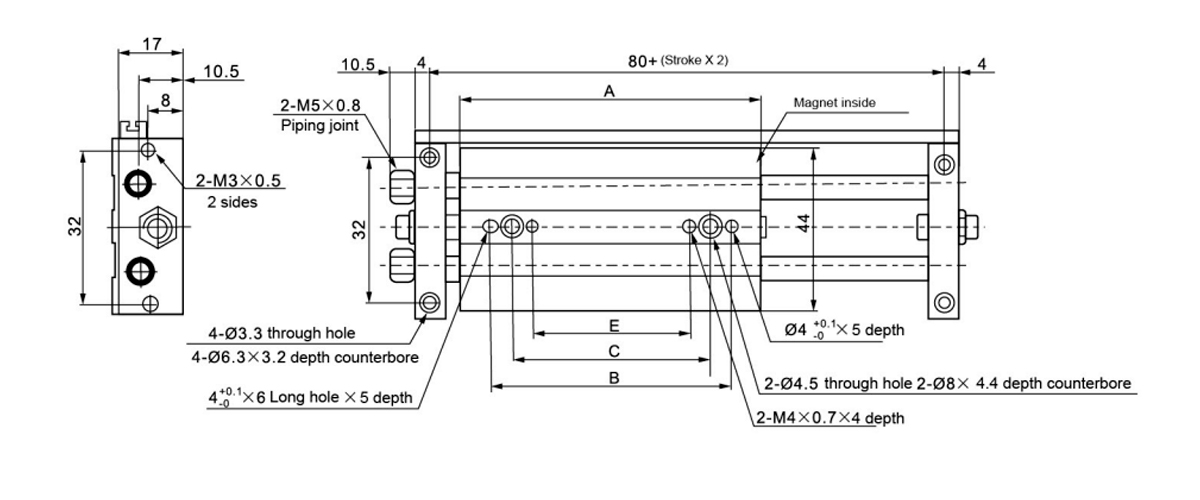

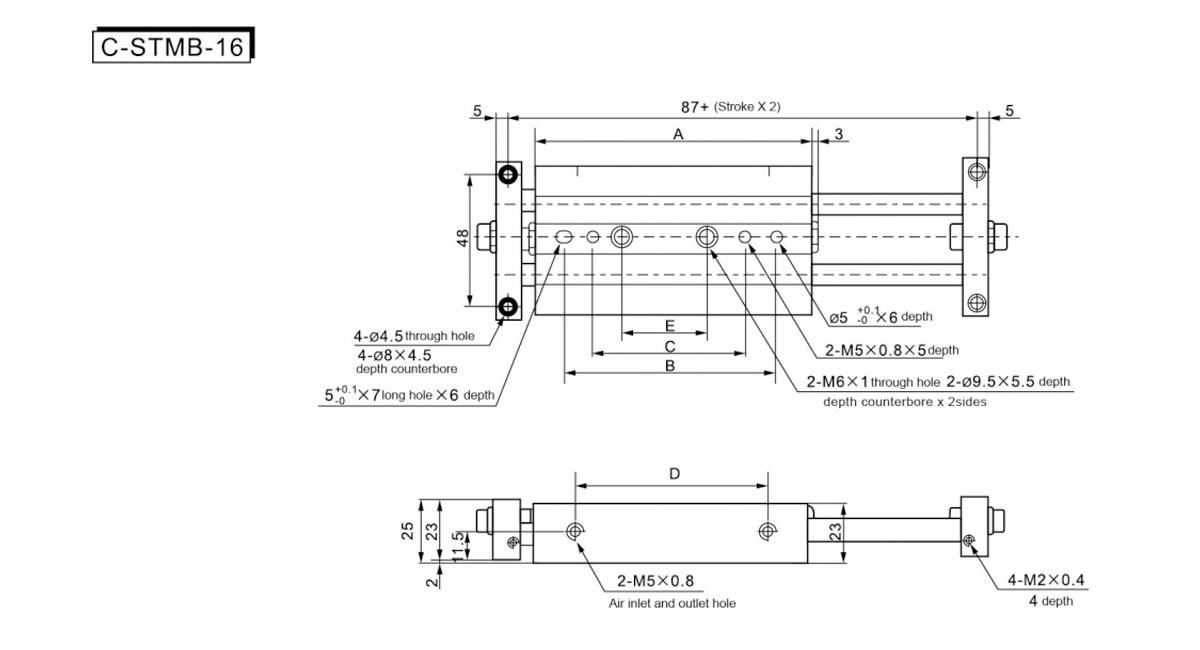

    Körvonal/Szimbólum 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Körvonal/Szimbólum A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

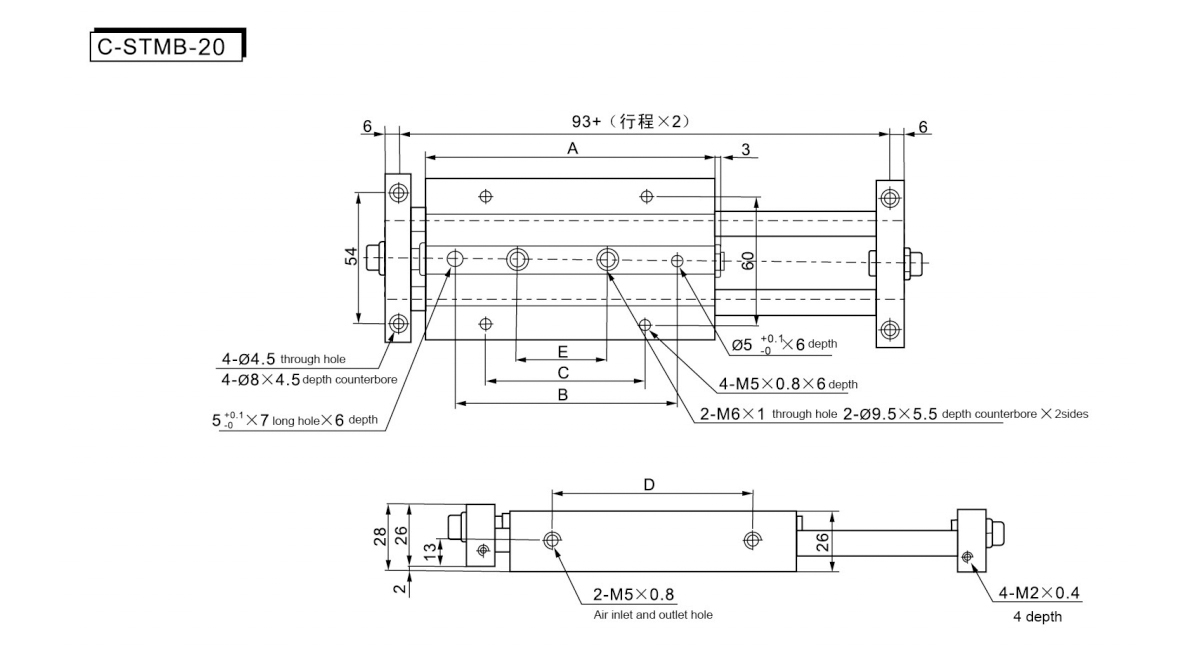

    Körvonal/Szimbólum A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

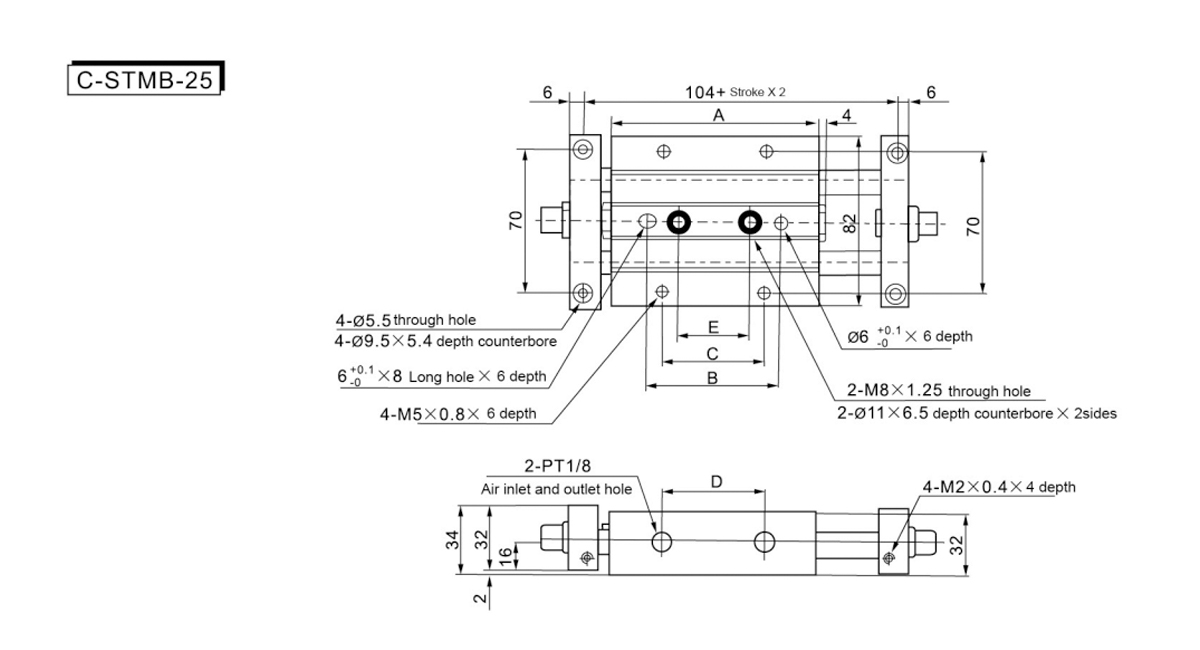

    Körvonal/Szimbólum A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

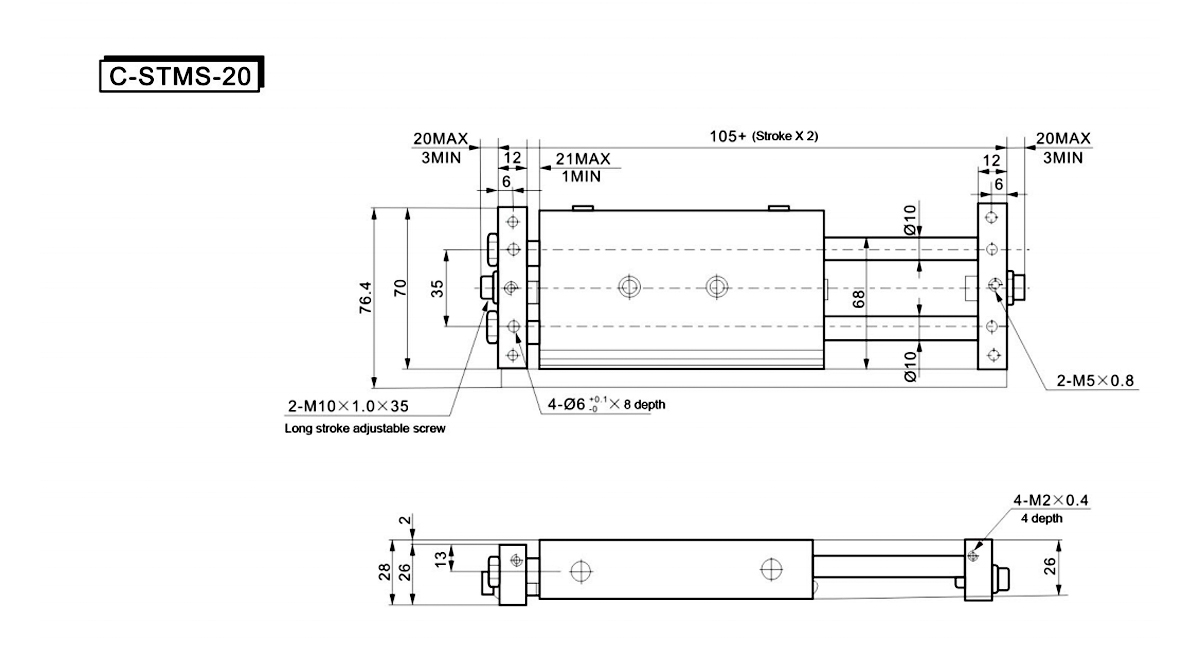

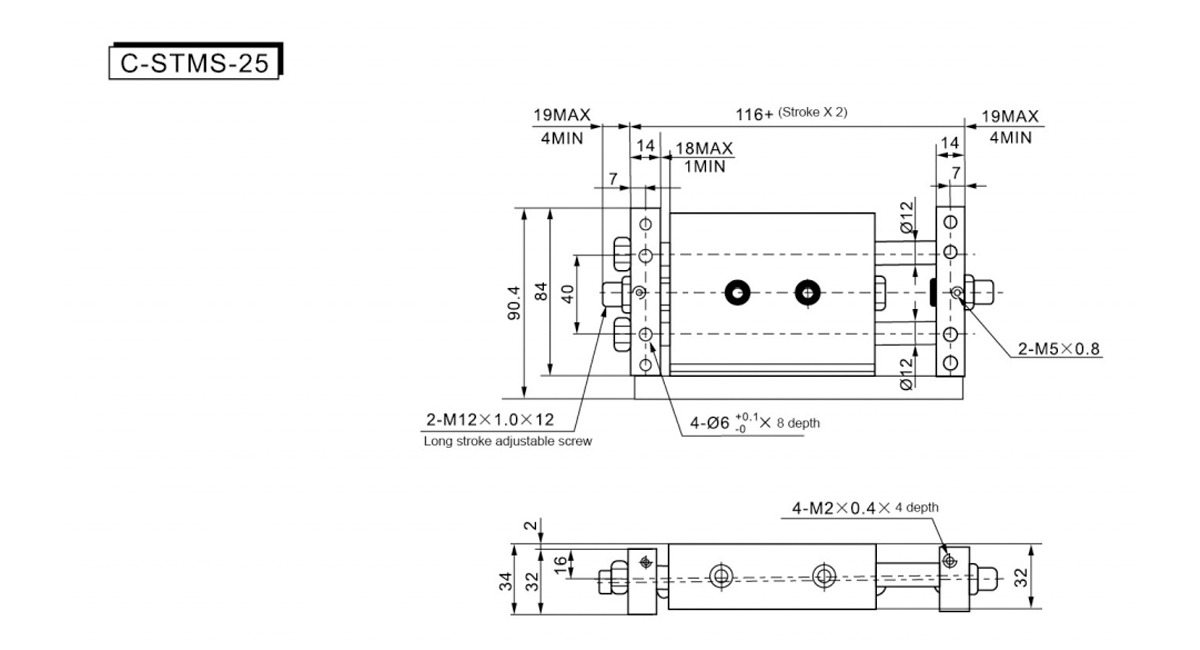

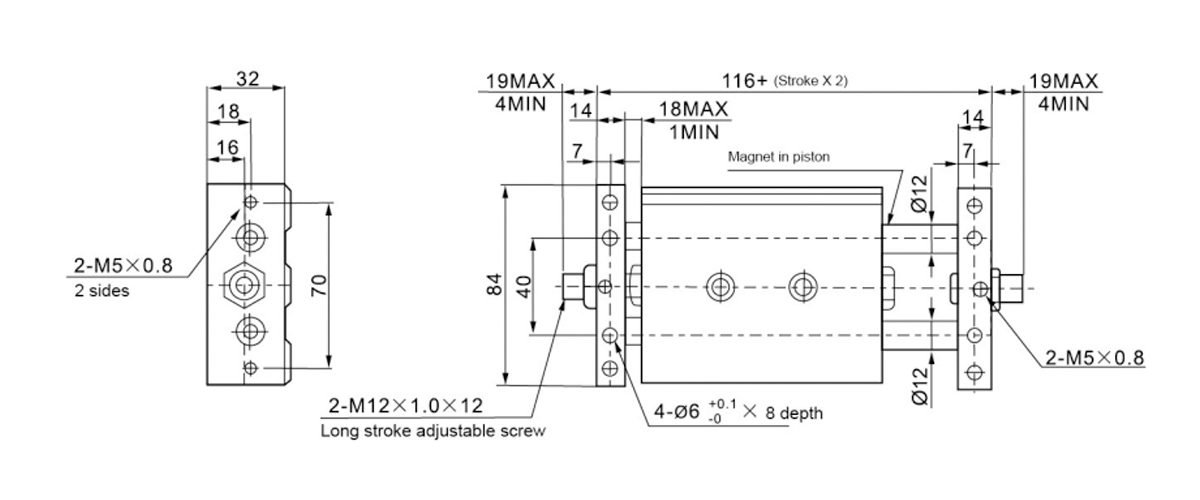

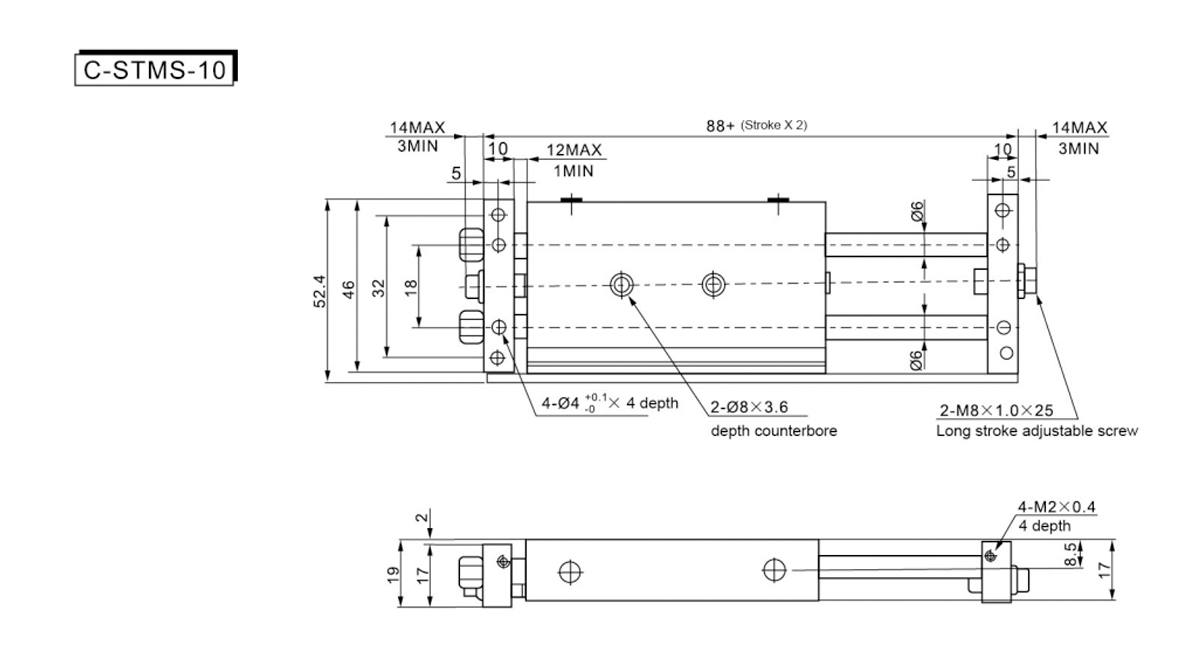

    Körvonal/Szimbólum 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Körvonal/Szimbólum A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Körvonal/Szimbólum A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Körvonal/Szimbólum A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
