KQB2 sorozatú rozsdamentes acél egyérintéses idom Beszállítók

Otthon / Termékek / Pneumatikus tartozék / Rozsdamentes acél egyérintéses szerelvény / KQB2 sorozatú rozsdamentes acél egyérintéses idom

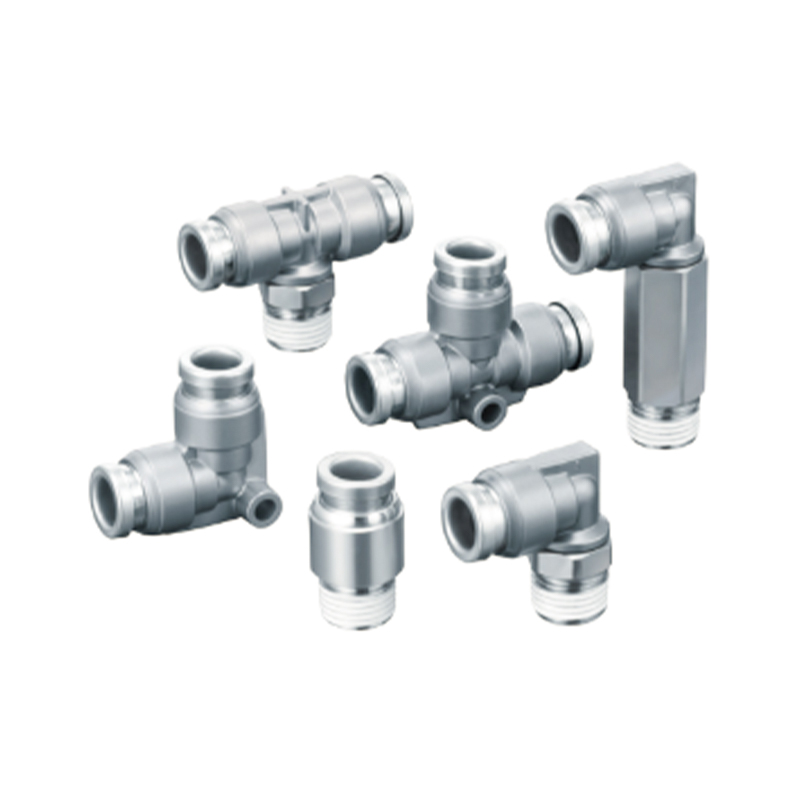

KQB2 sorozatú rozsdamentes acél egyérintéses idom
  • KQB2 sorozatú rozsdamentes acél egyérintéses idom
Rozsdamentes acél egyérintéses szerelvény

KQB2 sorozatú rozsdamentes acél egyérintéses idom

A KQB2 sorozatú rozsdamentes acél egyérintéses szerelvény kiváló minőségű rozsdamentes acél integrált fröccsöntési technológiát alkalmaz, amelyet kifejezetten olyan folyadékátviteli forgatókönyvekhez terveztek, amelyek gyors szétszerelést és megbízható tömítést igényelnek, és megfelelnek az ipari környezetben a tisztaság és a tartósság átfogó követelményeinek.

Alapvető jellemzők
Anyagstabilitás: A teljesen rozsdamentes acél szerkezet natív korrózióállósággal rendelkezik, elkerüli a közepes szennyeződések kockázatát, és alkalmazkodik a sav-bázis környezethez, valamint a hőmérséklet- és nyomásingadozásokhoz
Azonnali zárszerkezet: Push-pull egyirányú reteszelő kialakítás megvalósítja a vak működésű csatlakozást, a beépített önkompenzáló tömítőgyűrű pedig kiküszöböli a szivárgás kockázatát
Rendszerkompatibilitási bővítés: Támogatja a több csőátmérő moduláris soros csatlakoztatását, lehetővé téve az elágazó csomópontok rugalmas konfigurációját összetett csővezetékekben
Karbantartási költségek optimalizálása: A szerszám nélküli szét- és összeszerelési funkció jelentősen lerövidíti a berendezés leállási idejét, és a tartórugó szerkezete önállóan cserélhető a karbantartási költségek csökkentése érdekében

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:KQG2 sorozatú SUS316 rozsdamentes acél egyérintéses idom
KÖVETKEZŐ:Nincs következő cikk
  • Műszaki adatok
    Felhasznált folyadék Levegő, víz, gőz
    Nyomástartomány 2. megjegyzés) -100 kPa – 1 MPa 3. megjegyzés)
    Nyomáspróba nyomás 3,0 MPa
    Környezeti hőmérséklet és folyadék hőmérséklet 4. megjegyzés) -5-150°C (de nem fagyasztva) 3. megjegyzés)
    Használt zsír Nincs zsír specifikáció
    Menetes részek tömítése Tömítőanyaggal
    Megjegyzés 1) Víz nem használható puha nylon csővel.
    Megjegyzés 2) Mivel a szivárgás nem nulla, kerülje a vákuumkarbantartás használatát szivárgástesztekhez stb. 3. megjegyzés) Ellenőrizze a csővezeték üzemi nyomás- és üzemi hőmérséklet-tartományát.
    4. megjegyzés) Szereljen be egy bélést a következő feltételek mellett (kivéve a □3.2).
    · Hirtelen hőmérséklet-változásnak kitett környezetben vagy folyadékkal történő használat esetén.
    · Magas hőmérsékleten történő használat esetén.

    Csövekhez alkalmas
    Cső anyaga FEP, PFA, nylon, puha nylon Megjegyzés 1), poliuretán, poliolefin
    A cső külső átmérője Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Bélés beállított hőmérsékleti feltételek
    Használt csövek Hőmérséklet
    FEP csövek/TH sorozat 80°C felett
    PFA csövek/TL sorozat 120°C felett
    Pótalkatrészek
    Név A cső külső átmérője Modell Anyag
    Tömítés 一 M-5G3 SUS316
    Különleges FKM
    Panel rögzítő anya Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

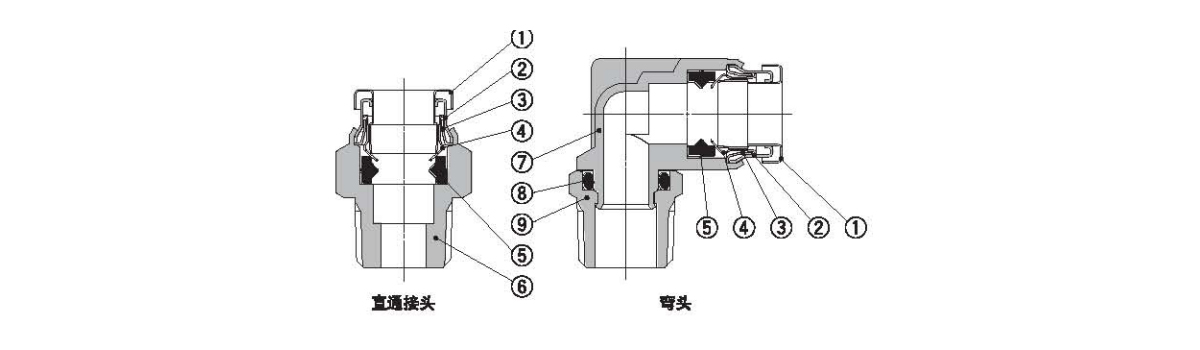

  • Nem. Név Anyag
    1 Oldja ki a hüvelyt SUS304
    2 Vezető hüvely 1 SUS304
    3 Vezető hüvely 2 SU8304
    4 Tavaszi klip SUS304
    5 Pecsét Speciális FKM (fluor bevonat)
    6 Egyenes csatlakozótest C3604 (elektromos nikkelezés)
    7 Könyök test SU8316
    8 O-gyűrű Speciális FKM (fluor bevonat)
    9 Benyomható gomb C3804 (elektromos berillium-nikkelezés)

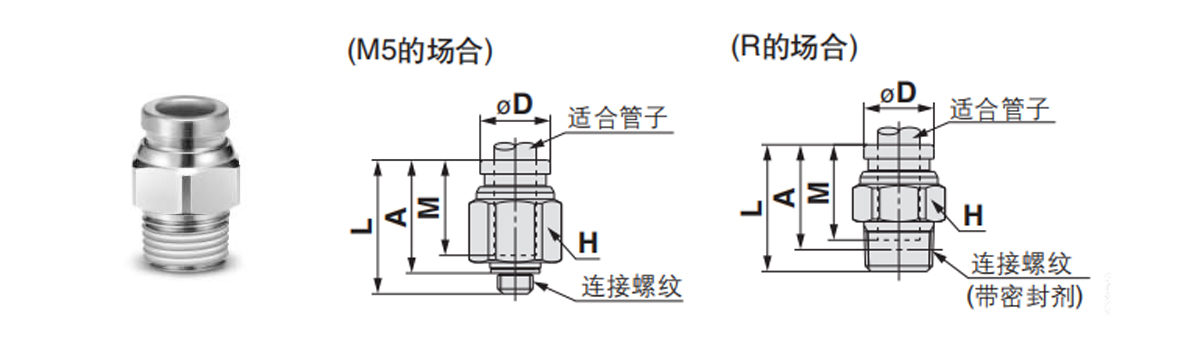

  • Egyenes csatlakozó: KQB2H
    Alkalmas cső külső átmérője mm Csatlakozó menet
    R,M     		Modellllllllllllllllll H
    (hatszögletű szemközti oldalak)     		ØD 1. megjegyzés) L A※ M Megjegyzés 2) effektív keresztmetszeti terület mm² Minőség g
    Ø3.2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referenciaméretek a csavar becsavarása után.
    Megjegyzés 1) Az Ø a maximális átmérőt jelöli.
    Megjegyzés 2) FEP cső használata esetén jelzi az értéket.
    A Ø16 jelzi az értéket, ha csak nylon csövet használ.

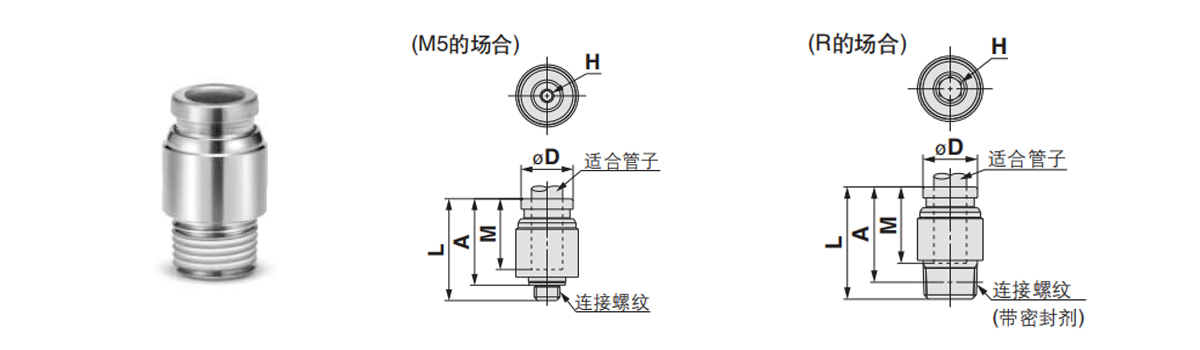

    Hatlapfejű egyenes csatlakozó: KQB2S
    Alkalmas cső külső átmérője mm Csatlakozó menet
    R,M     		Modellllllllllllllllll H
    (hatszögletű szemközti oldalak)     		ØD 1. megjegyzés) L A※ M 2. megjegyzés）Tényleges díj Terület mm² Minőség g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2 $10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2 $12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referenciaméretek a menet becsavarása után.
    Megjegyzés 1) A ØD a maximális átmérőt jelenti.
    Megjegyzés 2) FEP csövek használata esetén értékeket jelöl.
    A Ø16 csak nejloncsövek használata esetén jelöli az értékeket.

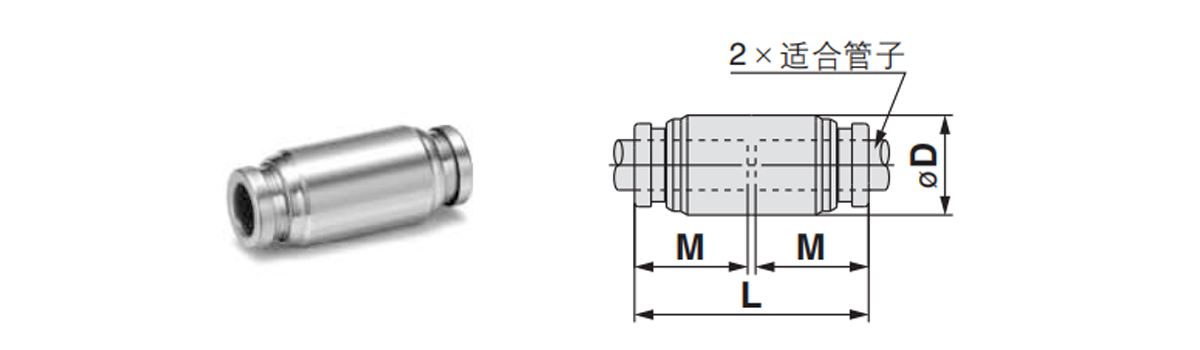

    Egyenes csatlakozó: KQB2H
    Alkalmas cső külső átmérője mm Modellllllllllllllllll ØD 1. megjegyzés) L M Megjegyzés 2) effektív keresztmetszeti terület mm² Minőség g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Megjegyzés 1) ØD a maximális átmérőt jelenti.
    Megjegyzés 2) Az értékeket jelzi FEP cső használatakor.
    A Ø16 csak nejloncsövek használata esetén jelöli az értékeket.

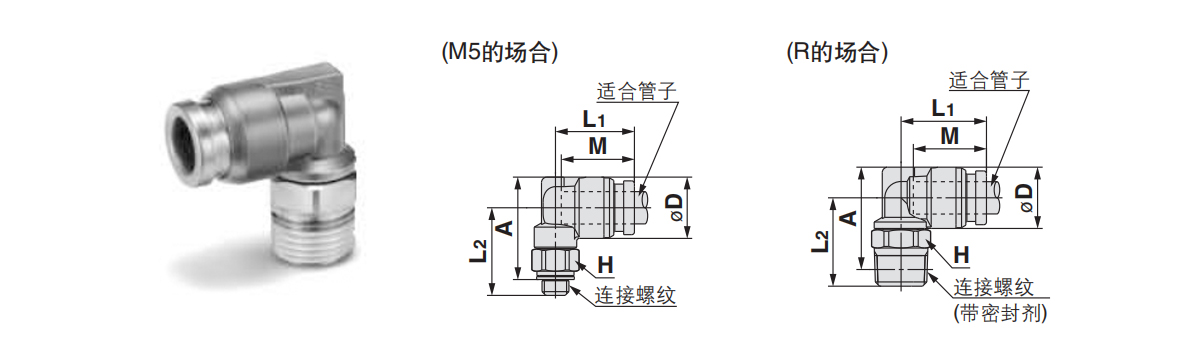

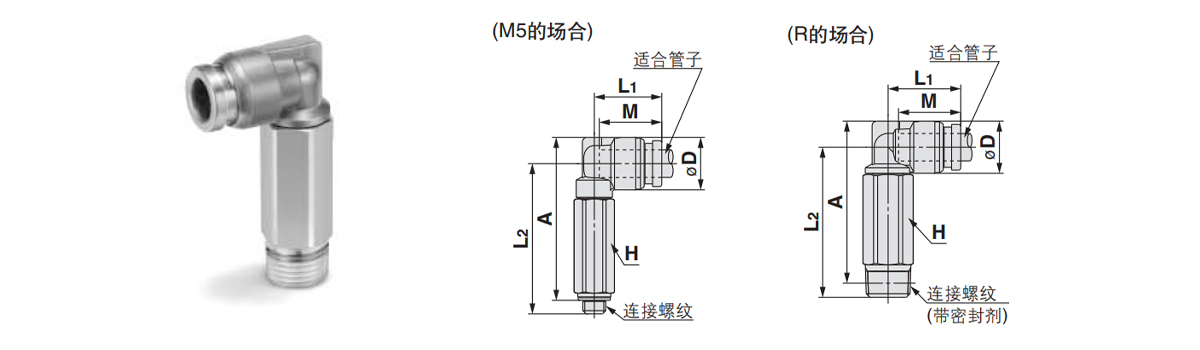

    Könyök: KQB2L
    Alkalmas cső külső átmérője mm Csatlakozó menet
    R,M     		Modellllllllllllllllll H
    (hatszögletű szemközti oldalak)     		1. megjegyzés)
    ØD     		L1 L2 A※ M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm 2     		Minőség g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※ Referenciaméretek az R menet becsavarása után.
    Megjegyzés 1) ØD a maximális átmérőt jelenti.
    Megjegyzés 2) Az értékeket jelzi FEP cső használatakor.
    A Ø16 nejloncsövek használata esetén az értékeket jelzi.

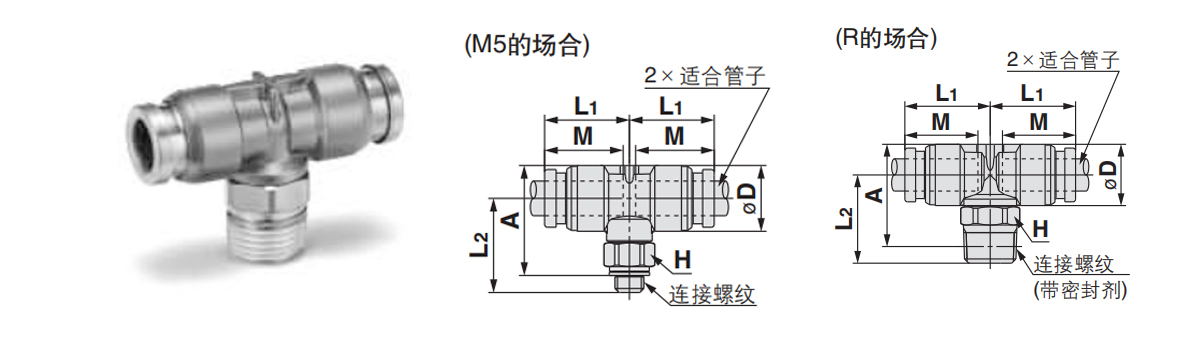

    Duplacsöves T alakú csatlakozó: KQB2T
    Alkalmas cső külső átmérője mm Csatlakozó menet
    R,M     		Modellllllllllllllllll H
    (hatszögletű szemközti oldalak)     		1. megjegyzés)
    ØD     		L1 L2 A※ M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※ Referenciaméretek az R menet becsavarása után.
    Megjegyzés 1) ØD a maximális átmérőt jelenti.
    Megjegyzés 2) Az értékeket jelzi FEP cső használatakor.
    A Ø16 csak nejloncsövek használata esetén jelöli az értékeket.

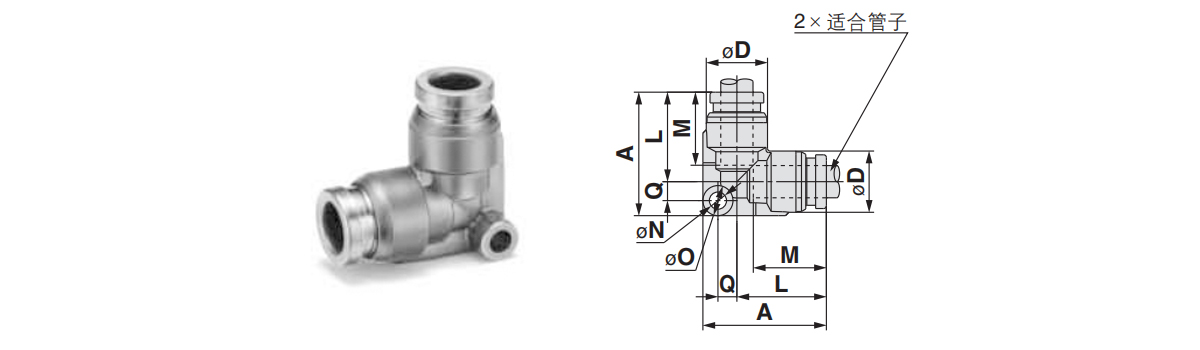

    Derékszögű könyök: KQB2L
    Alkalmas cső külső átmérője mm Modellllllllllllllllll 1. megjegyzés)
    6D     		L A Q M ØN O 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Megjegyzés 1) ØD a maximális átmérőt jelenti.
    Megjegyzés 2) Az értékeket jelzi FEP cső használatakor.
    A Ø18 csak nejloncsövek használata esetén jelöli az értékeket.

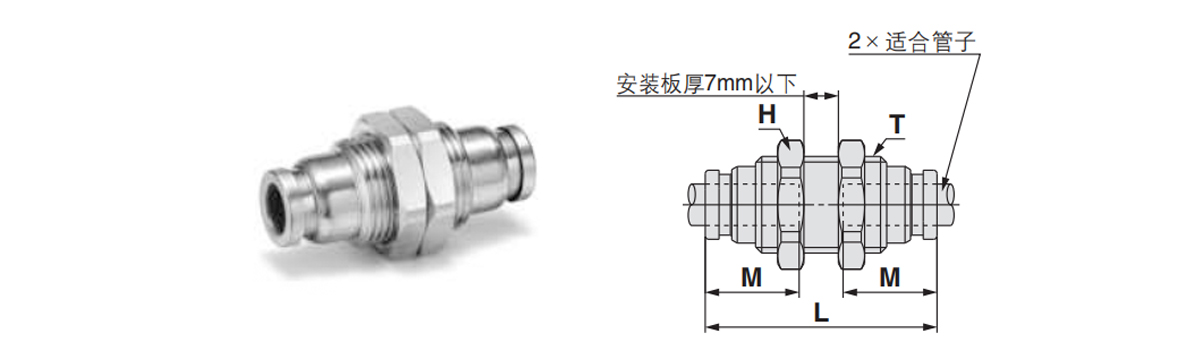

    Panelre szerelt átmenő csatlakozó: KQB2E
    Alkalmas cső külső átmérője mm Modellllllllllllllllll T
    (M)     		H
    (hatszögletű szemközti oldalak)     		L Szerelési lyukak M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Megjegyzés: Az értékek a FEP csőre vonatkozó értékeket jelzik.
    A Ø16 csak a nylon csőre vonatkozó értékeket jelöli.

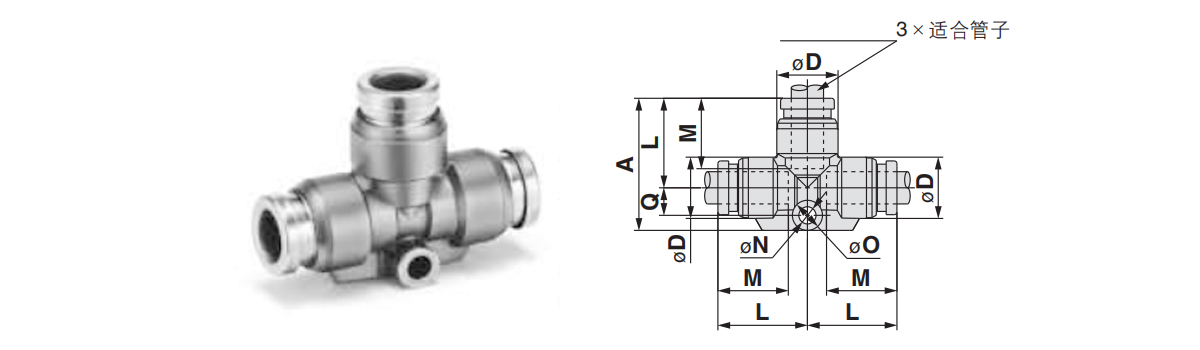

    T-alakú csőidom: KQB2T
    Alkalmas cső külső átmérője mm Modellllllllllllllllll 1. megjegyzés)
    D     		L A Q M ØN ØO 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Megjegyzés 1) A ØD a maximális átmérőt jelenti.
    Megjegyzés 2) Az értékeket jelzi FEP cső használatakor.
    A Ø16 csak nejloncsövek használata esetén jelöli az értékeket.

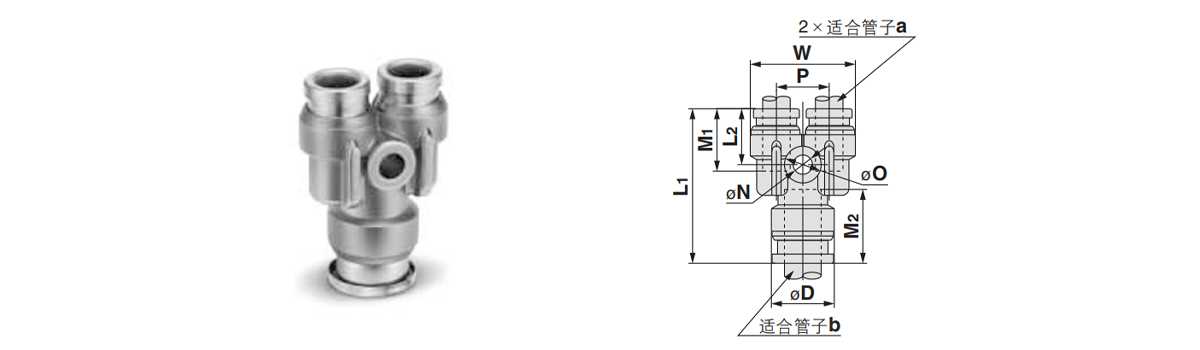

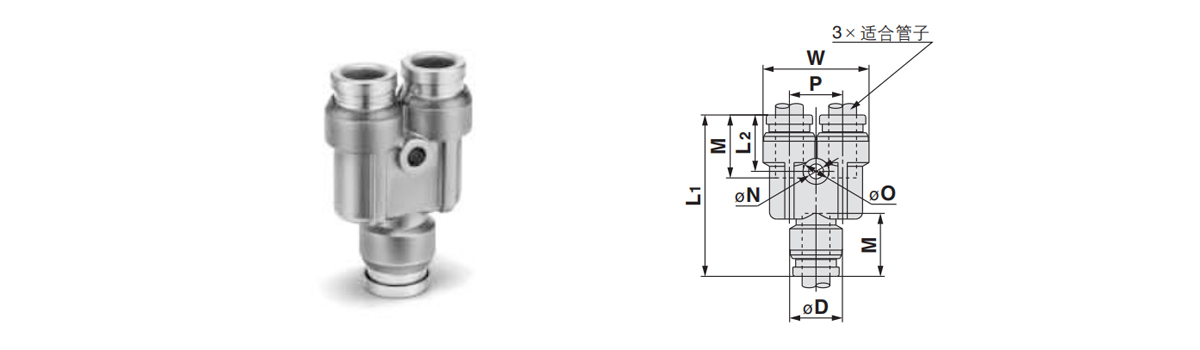

    Y alakú csőidom: KQB2U
    Alkalmas cső külső átmérője mm Modellllllllllllllllll 1. megjegyzés)
    ØD     		W L1 L P M ØN 60 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    1. megjegyzés)②ØD means maximum diameter.
    Megjegyzés 2) FEP csövek használata esetén értékeket jelöl.
    A Ø16 csak nejloncsövek használata esetén jelöli az értékeket.

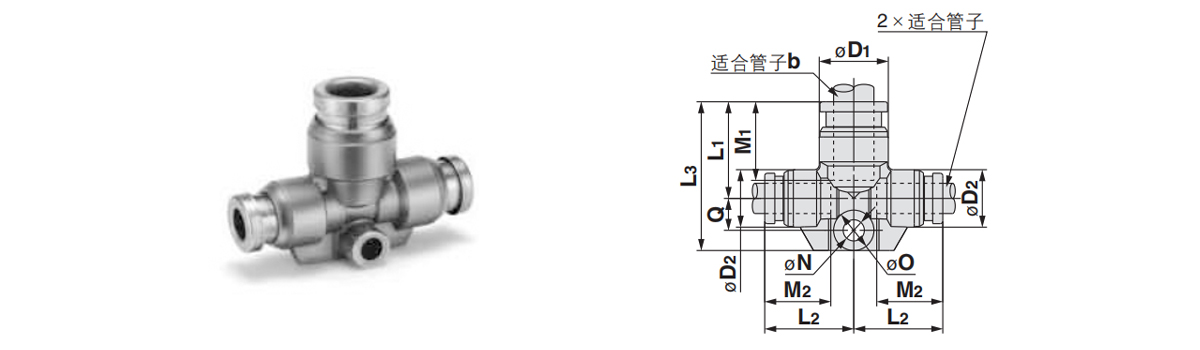

    Szűkítő póló: KQB2T
    Alkalmas cső külső átmérője mm Modellllllllllllllllll 1. megjegyzés)
    ØD1     		1. megjegyzés)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    1. megjegyzés) ØD1, ØD2  means maximum diameter.
    2. megjegyzés) Indicates values when using FEP pipes.

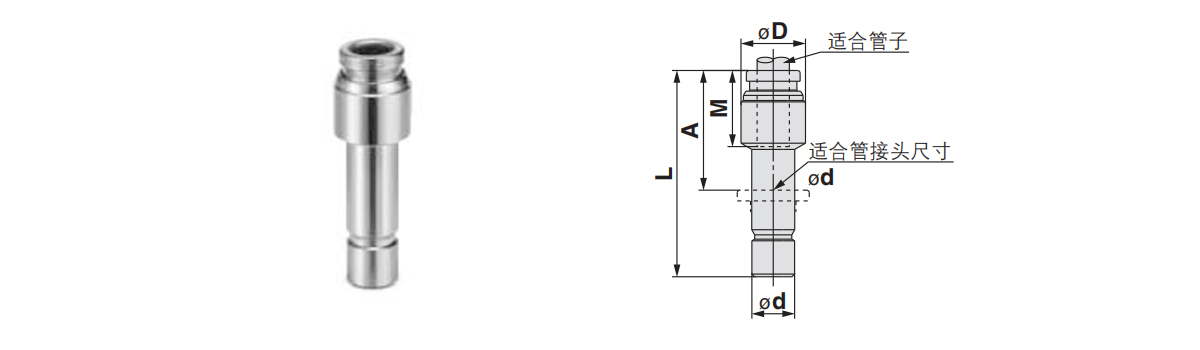

    Csatlakozó: KQB2R
    Alkalmas cső külső átmérője mm Megfelelő csőcsatlakozási méret od Modellllllllllllllllll ØD 1. megjegyzés) L A M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Megjegyzés 1) A ØD a maximális átmérőt jelenti.
    Megjegyzés 2) FEP csövek használata esetén értékeket jelöl.

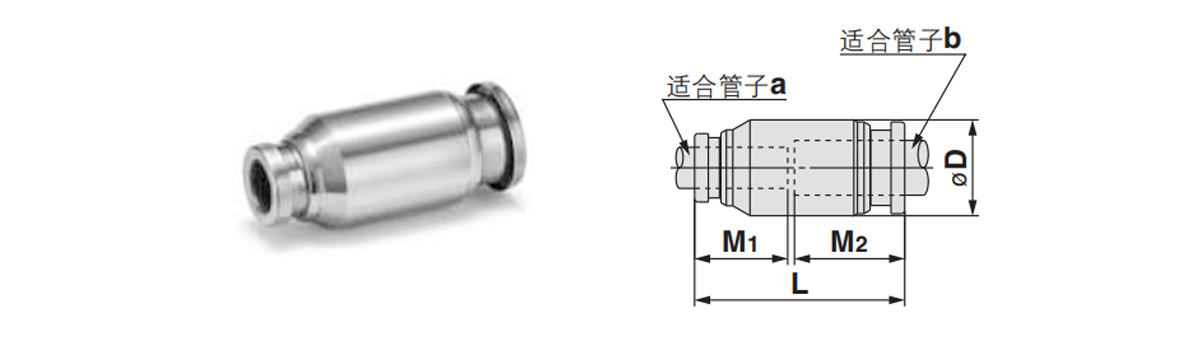

    Szűkítő egyenes cső: KQB2H
    Alkalmas cső külső átmérője mm Modellllllllllllllllll ØD 1. megjegyzés) L M1 M2 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Megjegyzés 1) ØD a maximális átmérőt jelenti.
    Megjegyzés 2) FEP csövek használata esetén értékeket jelöl.

    Csökkentő Y alakú csőidom: KQB2U
    Alkalmas cső külső átmérője mm Modellllllllllllllllll 1. megjegyzés)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Megjegyzés 1) A ØD a maximális átmérőt jelenti.
    2. megjegyzés) Indicates values when using FEP pipes.

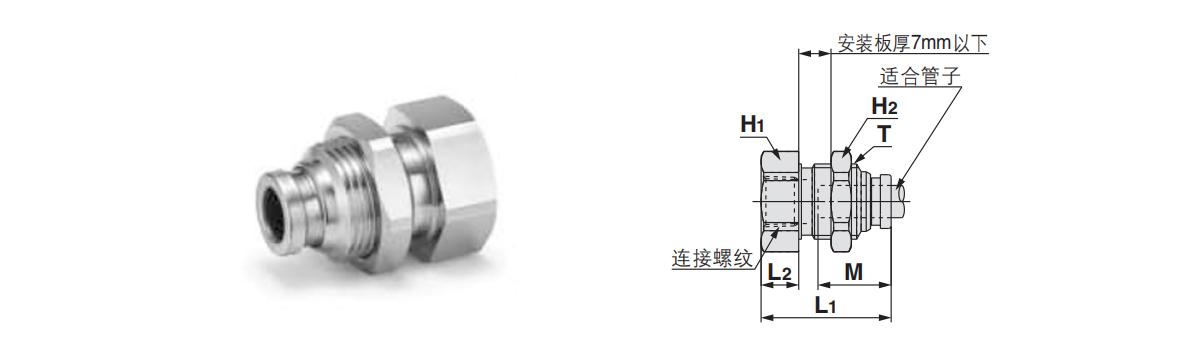

    Panelre szerelhető belső menetes egyenes csőcsatlakozó: KQB2E
    Alkalmas cső külső átmérője mm Csatlakozó menet
    Pe     		Modellllllllllllllllll T
    (M)     		Hatszög ellentétes oldalak L1 L2 Szerelési furat M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Szia! H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Megjegyzés: Az értékek a FEP csőre vonatkozó értékeket jelzik.
    A Ø16 csak a nylon csőre vonatkozó értékeket jelöli.

    Hosszú könyök: KQB2W
    Alkalmas cső külső átmérője mm Csatlakozó menet
    R,M     		Modellllllllllllllllll H
    Hatszögletű szemközti oldalak     		ØD 1. megjegyzés) L1 L A※ M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※ Referenciaméretek az F menet becsavarása után.
    Megjegyzés 1) A ØD a maximális átmérőt jelenti.
    Megjegyzés 2) FEP csövek használata esetén értékeket jelöl.
    A Ø18 csak nejloncsövek használata esetén jelöli az értékeket.

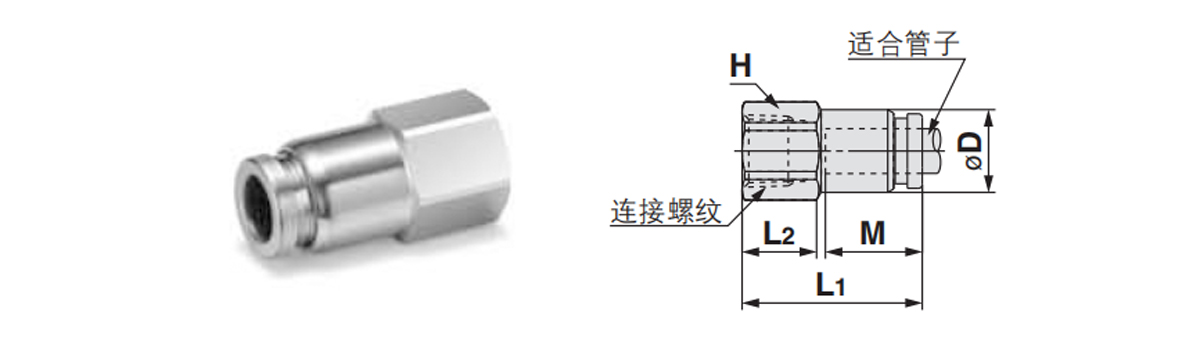

    Belső menet egyenesen: KQB2F
    Alkalmas cső külső átmérője mm Csatlakozó menet
    Rc     		Modellllllllllllllllll H
    (Hatszögletű szemközti oldalak)     		ØD 1. megjegyzés) L1 L2 M 2. megjegyzés)
    Hatásos keresztmetszeti terület mm²     		Minőség g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Megjegyzés 1) ØD a maximális átmérőt jelenti.
    Megjegyzés 2) Az értékeket jelzi FEP cső használatakor.
    A Ø16 csak nejloncsövek használata esetén jelöli az értékeket.

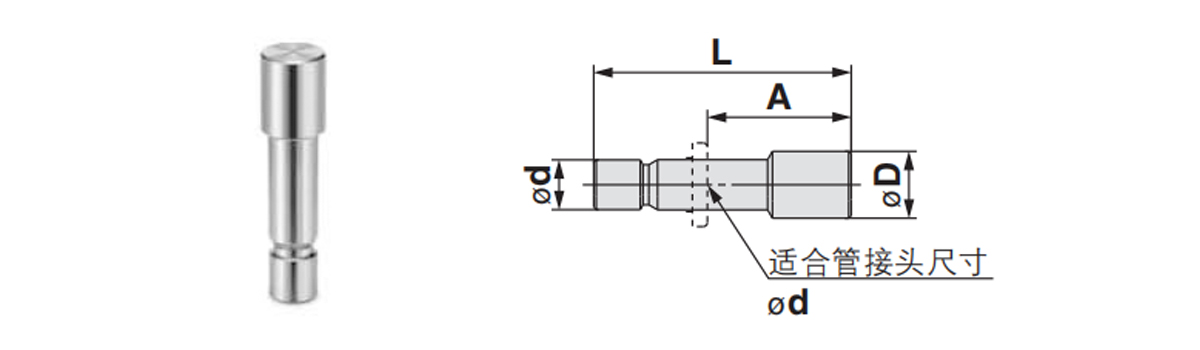

    Csatlakozó: KQG2P
    Megfelelő csőcsatlakozási méret od Modellllllllllllllllll ØD L A Minőség g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Kapcsolódó termékek

Blog és hírek

Legfrissebb híreink és
Blog

Továbbiak

A hiteles, megbízható minőség természetesen kiemelkedik.

A választás a bizalomból, az együttműködés az őszinteségből fakad.

  • K: Mennyi időn belül kaphatunk választ a kérdés elküldése után?

    A megkeresés kézhezvételétől számított 24 órán belül válaszolunk Önnek, munkanapokon belül.

  • K: Ön közvetlen gyártó vagy kereskedelmi vállalat?

    Gyártó vagyunk, és saját nemzetközi értékesítési részlegünk van. Így magunk tudunk gyártani és eladni.

  • K: Tud egyedi termékeket készíteni?

    Igen, az ügyfelek által biztosított rajzok vagy minták szerint tudunk termékeket fejleszteni és gyártani.

  • K: Hogyan garantálja cége termékeinek minőségét?

    Mindenekelőtt minden folyamat után elvégzjük az ellenőrzést. A késztermékek esetében 100%-os ellenőrzést végzünk az ügyfelek igényei és a nemzetközi szabvány szerint.

  • K: Hová exportálják főként termékeit?

    Termékeinket elsősorban Németországba, az Egyesült Államokba, Dániába és több mint egy tucat európai és észak-amerikai országba exportálják
