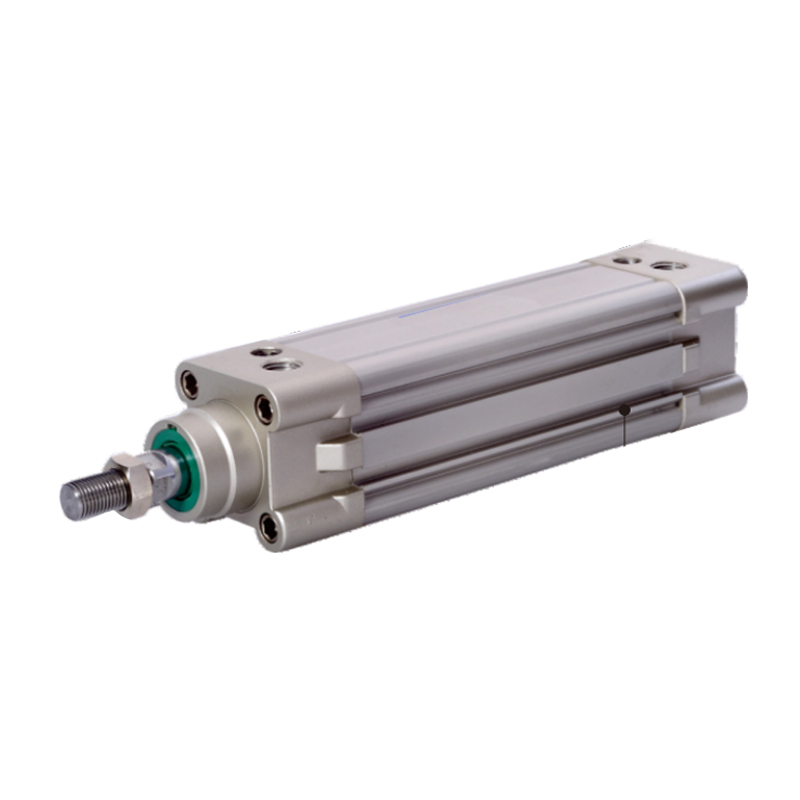

SE sorozatú standard henger (nincs kötőrúd típus)
  • SE sorozatú standard henger (nincs kötőrúd típus)
Szabványos henger

SE sorozatú standard henger (nincs kötőrúd típus)

1. A dugattyútömítés speciális alakú, kétirányú tömítőszerkezettel rendelkezik, kompakt mérettel és olajtároló funkcióval;
2. Négyzet alakú alumínium cső, nincs kötőrúd, jó korróziógátló teljesítmény;
3. A henger puffer beállítása stabil;
4. Különféle specifikációjú hengerek és hengerbeépítési tartozékok állnak az ügyfelek rendelkezésére.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CA2 sorozatú szabványos hengerek
KÖVETKEZŐ:SI sorozatú standard henger (nincs kötőrúd típus)
  • Belső átmérő (mm) 32 40 50 63 80 100 125
    Üzemmód Dugattyús típus
    Munkaközeg Levegő (40 μm-es szűrőn keresztül szűrve)
    Fix típus SE sorozat Alaptípus FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J sorozat Alaptípus FA LB TC TCM1 TCM2 FTC
    Üzemi nyomástartomány 0,15–1,0 MPa (22–145 psi) (1,5–10,0 bar)
    Garantált nyomásállóság 1,5 MPa (215 psi) (15 bar)
    Üzemi hőmérséklet °C -20-70
    Működési sebesség tartomány mm/s 30-800 30-500
    Utazási tolerancia tartomány 0-250 60251-1000 151001-1500 20
    Puffer típusa Állítható puffer
    Pufferlöket mm 27 30 36 40
    *Átvételi átmérő PT1/8 PT1/4 PT3/8 PT1/2
    *NPT és G menettípusok állnak rendelkezésre a csatlakozáshoz.

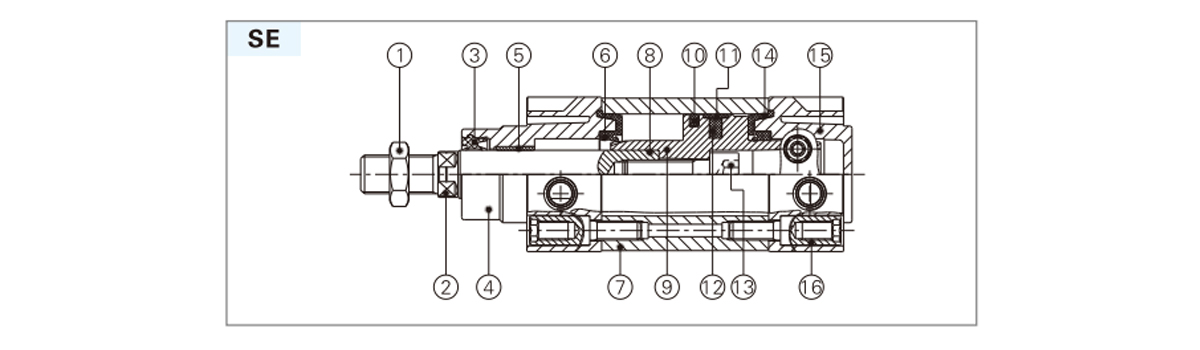

  • Név Anyag Név Anyag
    1 Nut Szénacél/rozsdamentes acél 9 Dugattyú Alumínium ötvözet
    2 Dugattyú rod S45C kemény krómozott köszörűrúd 10 Dugattyú O-ring TPU
    Rozsdamentes acél Kopásálló anyag
    3 Első burkolat O-gyűrű TPU 11 Viseljen gyűrűt Műanyag (φ100 vagy kevesebb)
    4 Elülső borító Alumínium ötvözet 12 Mágnes Gumi (egyéb)
    5 Persely Kopásálló anyag 13 Hatlapfejű csavar Szénacél
    6 Puffer O-gyűrű TPU 14 Puffer tömítőbetét TPU
    7 Hengertest Alumínium ötvözet 15 Hátsó borító Alumínium ötvözet
    8 Dugattyú rod O-ring NBR 16 Tartóanya Szénacél/rozsdamentes acél

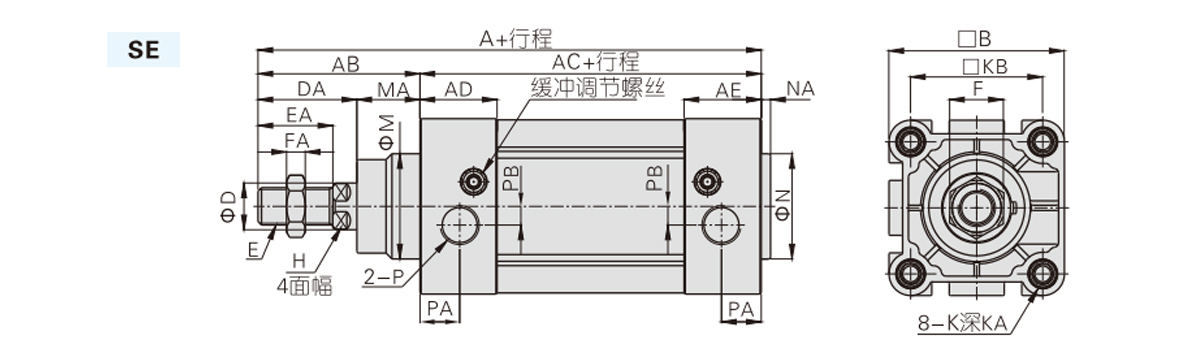

    Henger átmérő/szimbólum A AB AC Kr. u AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Megjegyzés: A mágneses típus és a nem mágneses típus mérete megegyezik.

    Henger átmérő/szimbólum A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1.25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Megjegyzés: A mágneses és nem mágneses típusok mérete megegyezik. A nem megadott méretek megegyeznek az SI szabványos típusaival.
