SU sorozatú standard henger (nincs kötőrúd típus) Beszállítók

Otthon / Termékek / Léghenger / Szabványos henger / SU sorozatú standard henger (nincs kötőrúd típus)

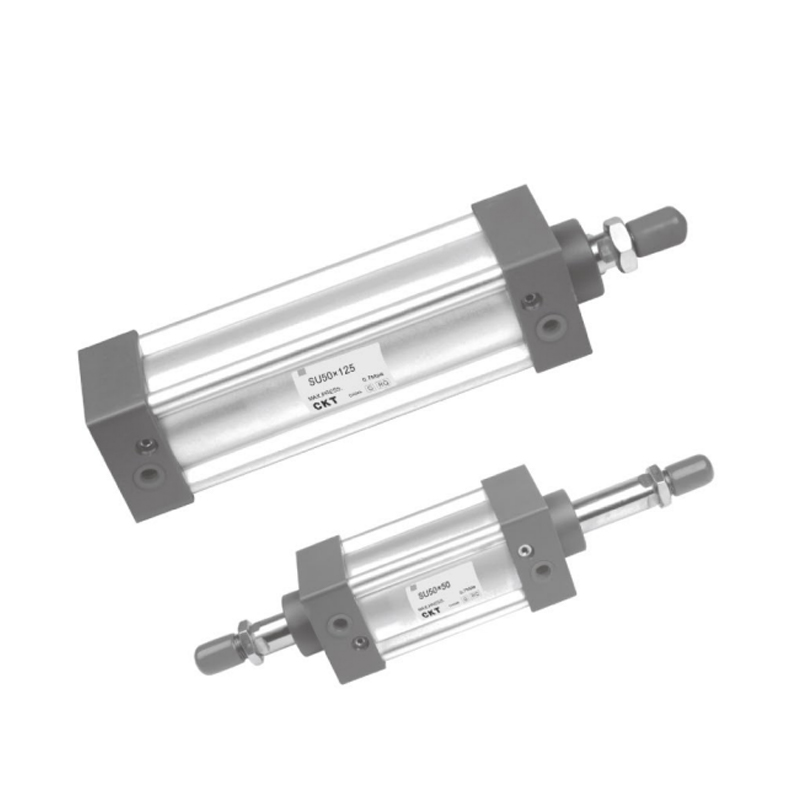

SU sorozatú standard henger (nincs kötőrúd típus)
  • SU sorozatú standard henger (nincs kötőrúd típus)
Szabványos henger

SU sorozatú standard henger (nincs kötőrúd típus)

1. A dugattyútömítés speciális alakú, kétirányú tömítőszerkezettel rendelkezik, kompakt mérettel és olajtároló funkcióval;
2. Az alumínium cső egy M alakú cső kötőrúd nélkül, és jó korróziógátló tulajdonságokkal rendelkezik;
3. Az ISO15552 szabvány szerinti hengerekhez képest az SU sorozatú, azonos hengerátmérőjű hengerek hossza kisebb;
4. A henger puffer beállítása stabil;
5. A hengerbeépítési tartozékok az SC sorozatú hengerekkel közösek;
6. A magas hőmérsékletnek ellenálló tömítőanyagok kiválasztása biztosítja a henger normál működését 150°C-os körülmények között.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:SI sorozatú standard henger (nincs kötőrúd típus)
KÖVETKEZŐ:MBB sorozatú standard henger
  • Furat mérete (mm) 32 40 50 63 80 100
    Akció Kettős szereplés
    Folyadék Levegő (40μm-es szűrőbetéttel kell szűrni)
    Szerelés

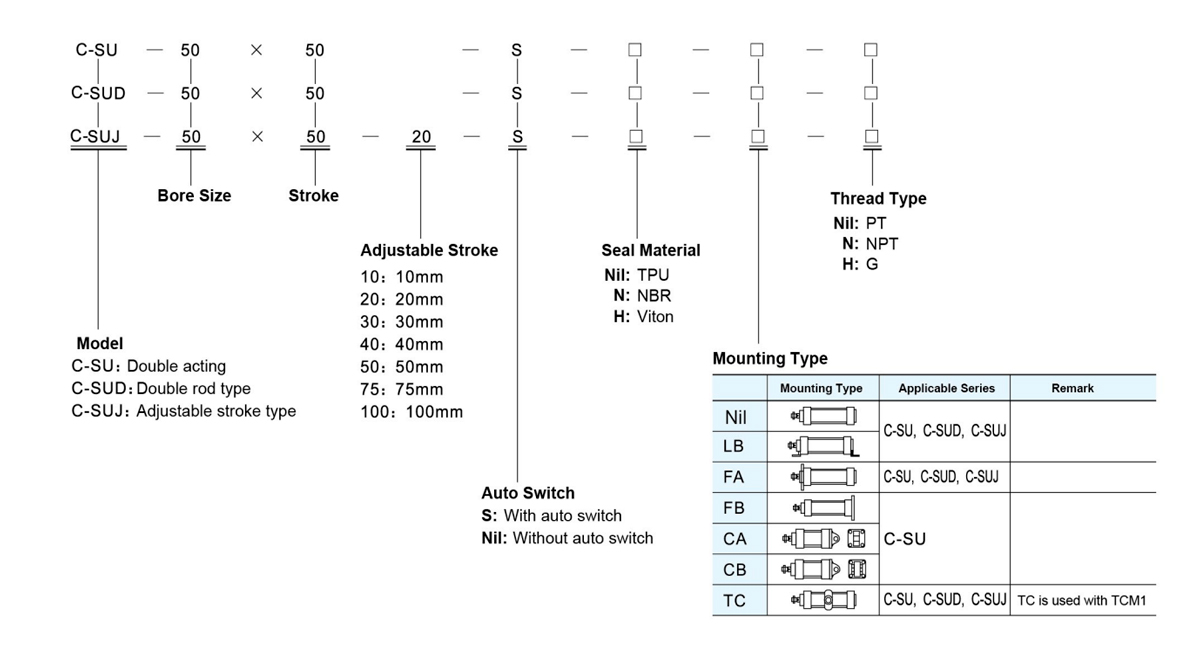

    Írja be     		C-SU sorozat Bacis FA FB CA CB LB TC TCM1
    C-SUD, C-SUJ sorozat Bacis FA LB TC TCM1
    Üzemi nyomástartomány 0,1–1,0 MPa (14–145 Psi)
    Proof Pressure 1,5 MPa (215 Psi)
    Üzemi hőmérséklet (℃) -20-80
    Működési sebesség tartomány (mm/s) 30-800
    Lökethossz-tűrés 0-250 1,0 251-1000 1,4 1001-1500 1,8
    Párna Állítható párna
    Párna Stroke 21 28 29
    *Port mérete PT1/8 PT1/4 PT3/8 PT1/2
    *NPT és G menettípusok állnak rendelkezésre a csatlakozáshoz.

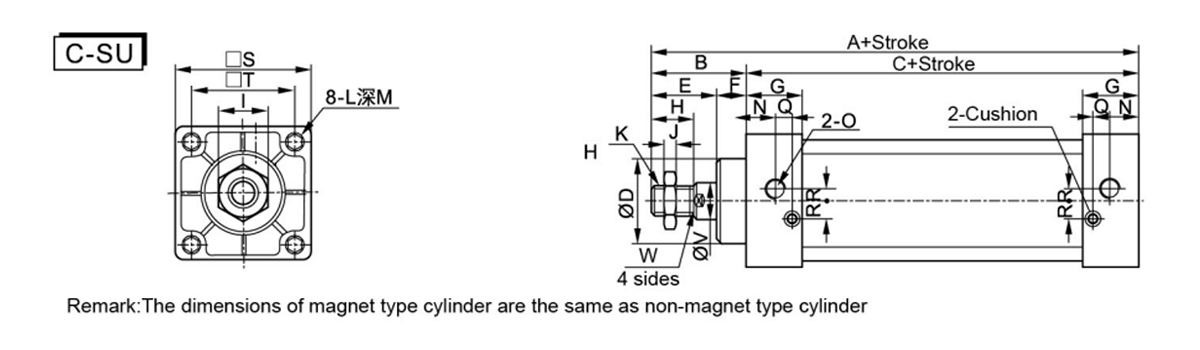

  • Furatméret/szimbólum A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

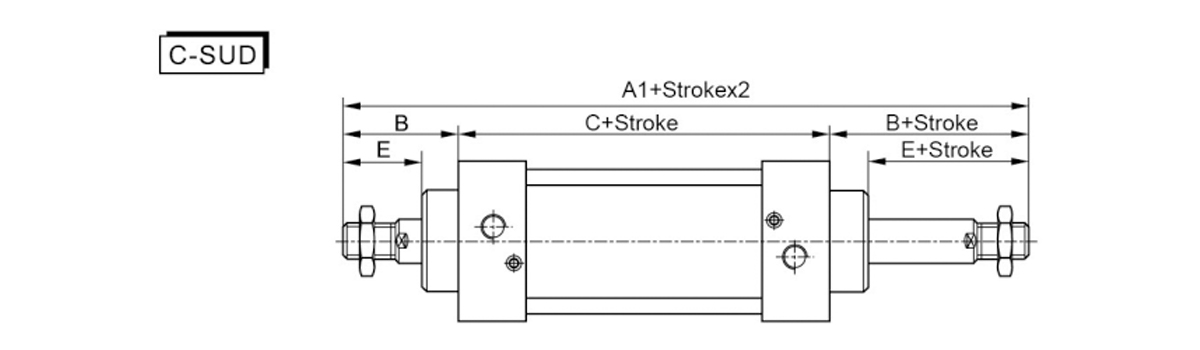

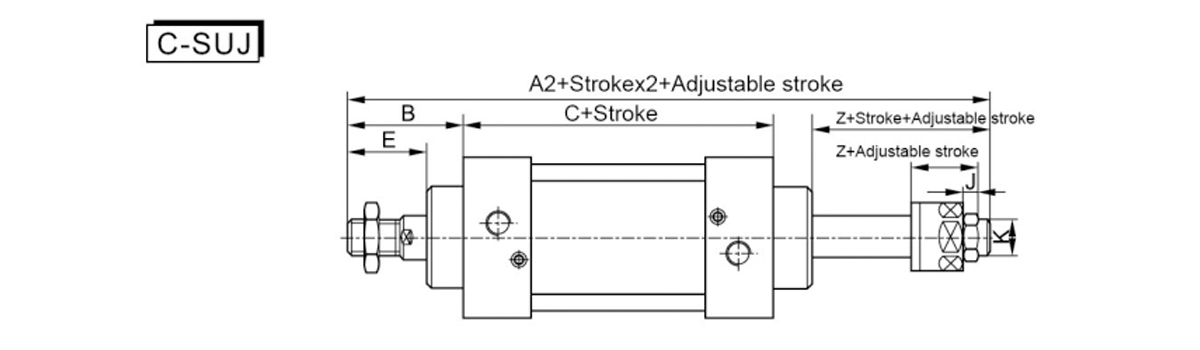

    Furatméret/szimbólum A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Megjegyzés: 1. A mágneses típusú henger mérete megegyezik a nem mágneses típusú henger méretével; 2. Ugyanaz a méret, mint a C-SU szabványos típusé, a modell nem mutatja a méretet.

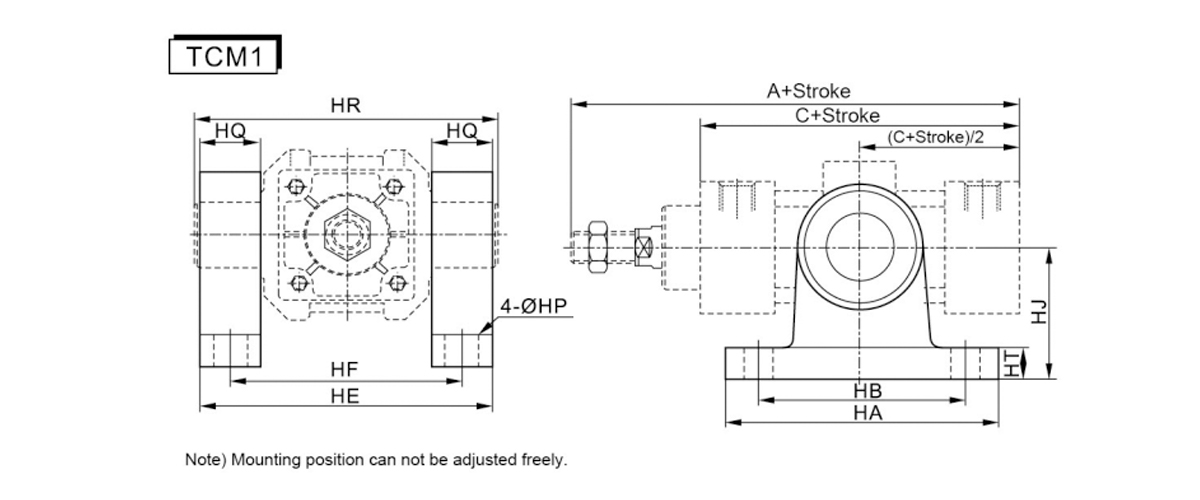

    Furatméret/szimbólum A C HA HB HE HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

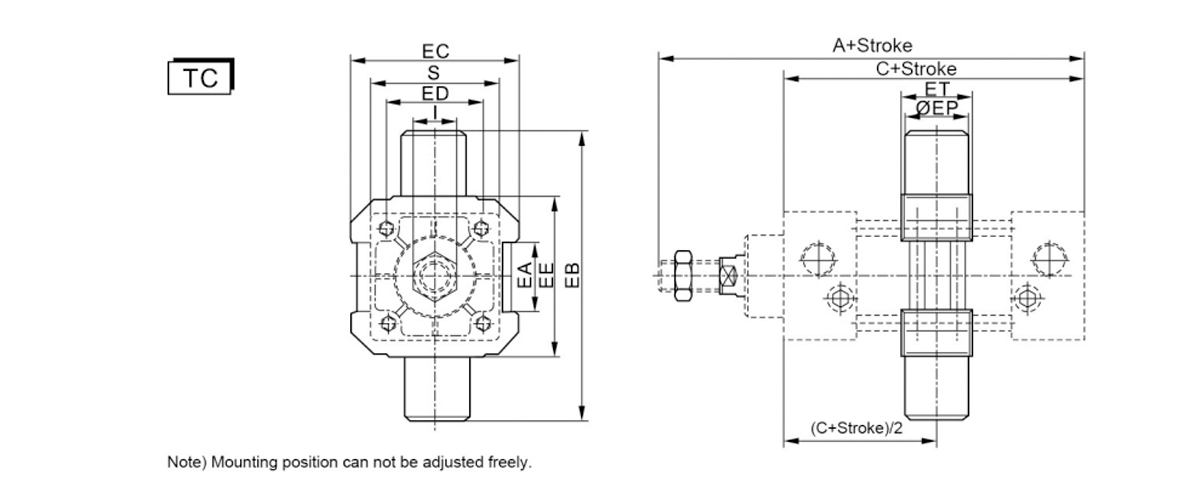

    Furatméret/szimbólum A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    A többi tartozék beépítési méretei pontosan megegyeznek a C-SC sorozatú hengerekéivel.
