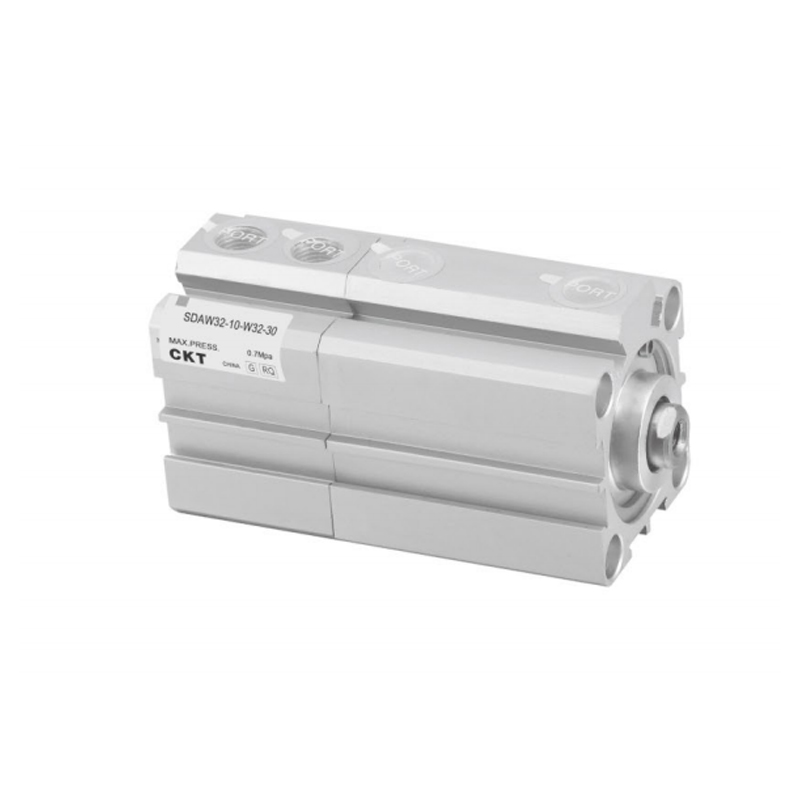

SDAW sorozatú vékony, kéttengelyes, többpozíciós henger
  • SDAW sorozatú vékony, kéttengelyes, többpozíciós henger
Vékony henger

SDAW sorozatú vékony, kéttengelyes, többpozíciós henger

Az SDAW sorozatú vékony kéttengelyes többpozíciós henger egy vékony henger, amelyet nagy helyhatékonyságra és többállomásos követelményekre terveztek. Kéttengelyes vezetőszerkezete és többpozíciós parkolási képessége jelentősen optimalizálja a berendezés elrendezésének kompaktságát és a mozgási út biztonságát.

(1) Ultravékony karosszéria kialakítás
A hagyományos hengerek vastagsági határát áttörve az axiális méret nagymértékben összenyomódik, ami szigorú helyszűke mellett alkalmas automatizálási modul integrációra.

(2) Kétoldalas merev vezetőrúd szerkezet
A párhuzamosan konfigurált, nagy szilárdságú vezetőrudak hatékonyan elnyomják a dugattyúrúd eltérítési nyomatékát, és összetett terhelések esetén biztosítják a végkiegyenlítő pályapontosságát.

(3) Több pozícióban programozható parkolás
Támogatja a pontos reteszelést és több mint két előre meghatározott pozíció ismételt pozícionálását az utazási tartományon belül külső fékegységeken vagy szelepcsoport-konfigurációkon keresztül.

(4) Nagymértékben alkalmazkodó működtető
Opcionális mágneses kapcsolónyílások és változatos rögzítési interfészek (alsó/végkarimás típusú) állnak rendelkezésre a főbb automatizálási platformok mechanikai/elektromos integrációs követelményeinek kielégítésére.

(5) Könnyű dinamikus válasz
A henger belső áramlási útvonala és dugattyúja úgy van optimalizálva, hogy növelje az oda-vissza mozgás gyakoriságát, miközben fenntartja a kimeneti tolóerőt, hogy megfeleljen az intenzív munkakörülmények követelményeinek.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:Nincs előző cikk
KÖVETKEZŐ:SDAT sorozatú vékony, többállású henger

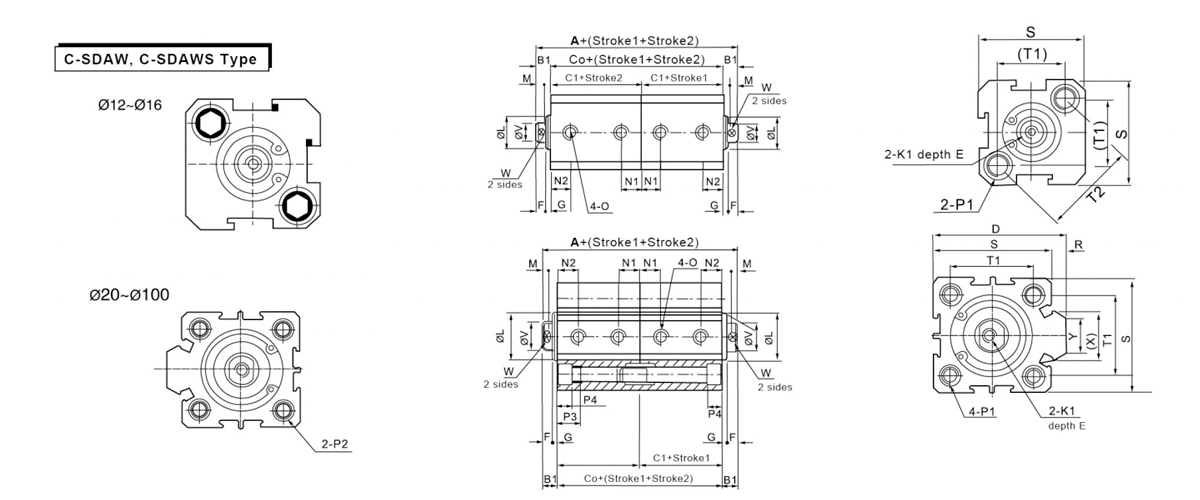

  • Űrlap Automatikus váltás nélkül Automatikus kapcsolóval B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Furat mérete
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 menetes M5 × 0,8 átmenő furat: 4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 Mindkét oldal:φ6,5 átmenő furat:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Mindkét oldal:φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 Mindkét oldal:φ8.2 átmenő furat:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Mindkét oldal:φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 Mindkét oldal:φ8.2 átmenő furat:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Mindkét oldal:φ10 menet M8×1,25 átmenő furat:φ6,5 Mindkét oldal:10 átmenő furat:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Mindkét oldal:Φ11 menet M8×1,25 átmenő furat:φ6,5 Mindkét oldal:φ11 átmenő furat:φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Mindkét oldal:Φ11 menet M8×1,25 átmenő furat:φ6,5 Mindkét oldal:Φ11 átmenő furat:φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Mindkét oldal:φ14 menet M12×1,75 átmenő furat:φ9,2 Mindkét oldal:φ14 átmenő furat:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Mindkét oldal: φ17,5 menet M14 × 2 átmenő furat: φ11,3 Mindkét oldal: φ17,5 átmenő furat: 14,2 30 13 10 114 90 - 32 27 35 26
