ZP sorozatú kis és rövid vákuumos szívókorong Beszállítók

Otthon / Termékek / Vákuum alkatrészek / Vákuumos szívókorong / ZP sorozatú kis és rövid vákuumos szívókorong, adapterrel és puffertartóval / ZP sorozatú kis és rövid vákuumos szívókorong

ZP sorozatú kis és rövid vákuumos szívókorong ZP sorozatú kis és rövid vákuumos szívókorong ZP sorozatú kis és rövid vákuumos szívókorong ZP sorozatú kis és rövid vákuumos szívókorong
  • ZP sorozatú kis és rövid vákuumos szívókorong
  • ZP sorozatú kis és rövid vákuumos szívókorong
  • ZP sorozatú kis és rövid vákuumos szívókorong
  • ZP sorozatú kis és rövid vákuumos szívókorong

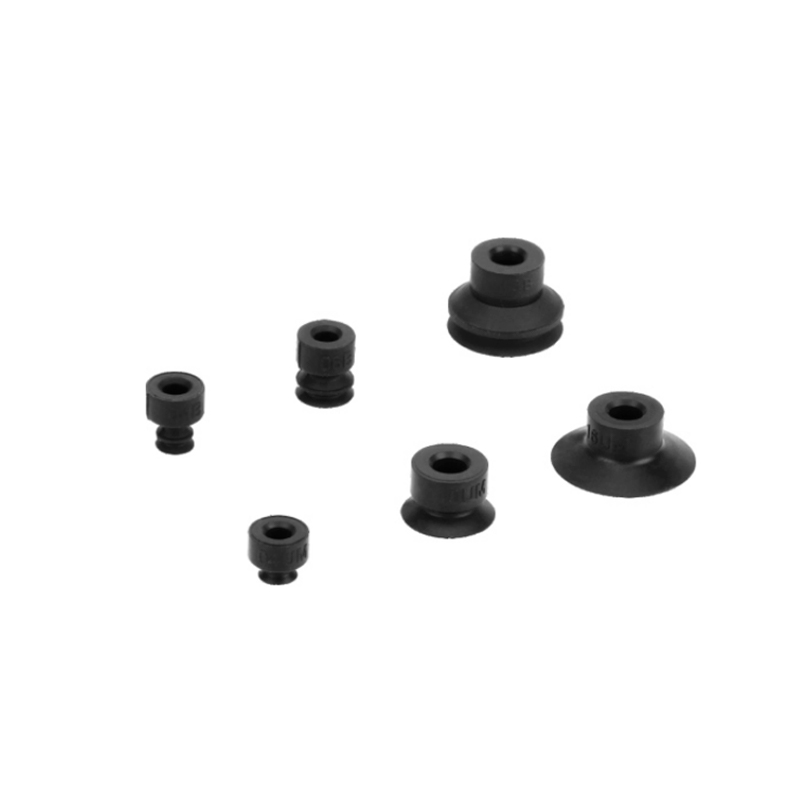

ZP sorozatú kis és rövid vákuumos szívókorong, adapterrel és puffertartóval

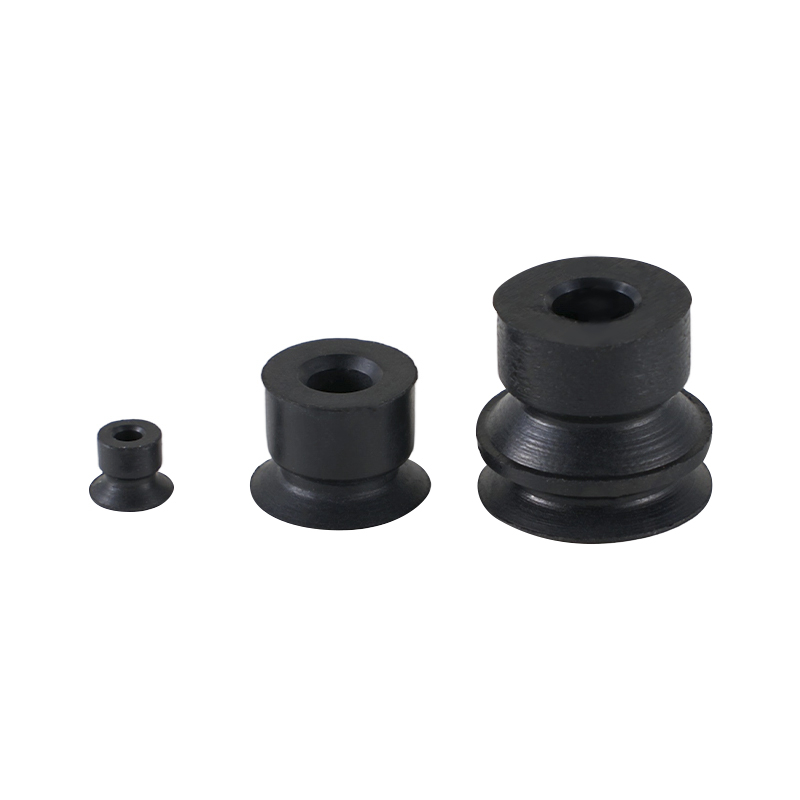

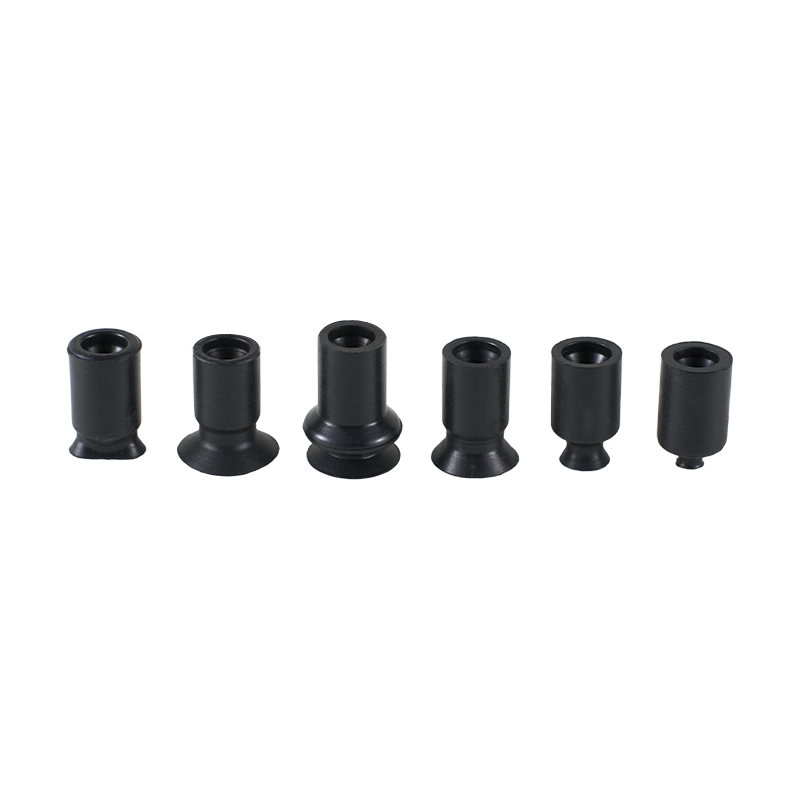

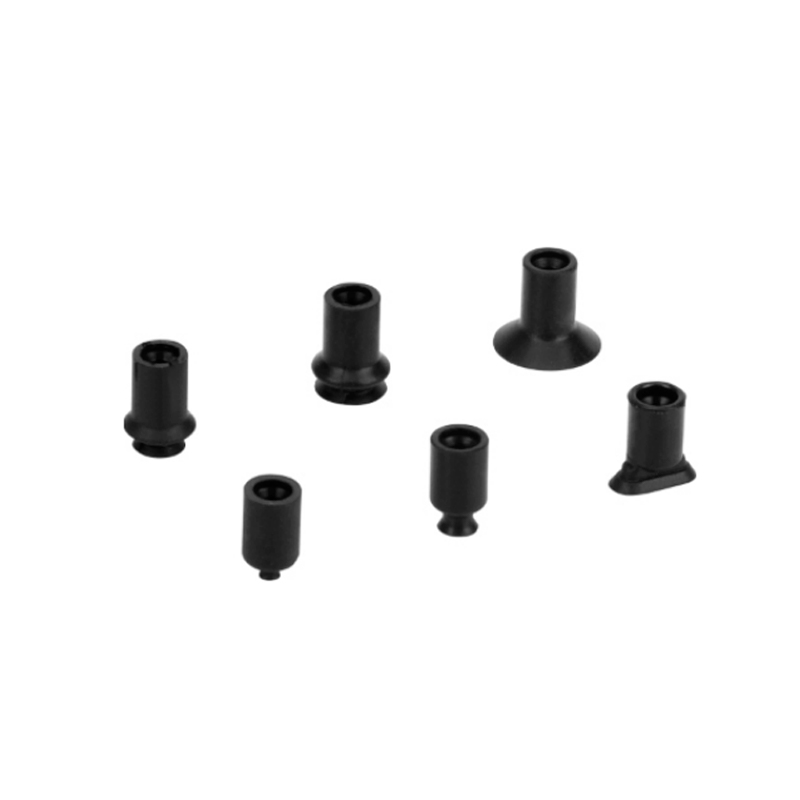

ZP sorozatú kis és rövid vákuumos szívókorong

A ZP sorozatú kis és rövid vákuumos szívókorong egy nagy teljesítményű szívóelem, amelyet szűkös helyekre terveztek. Kompakt felépítésével, változatos típusaival és univerzális alkalmazkodóképességével széles körben használják az ipari területeken, mint például a precíziós összeszerelés és a kis anyagmozgatás.

Termékjellemzők
1. Kompakt és rövid kialakítás: A C-ZP sorozat ultrarövid felépítését alkalmazza, amely jelentősen megtakarítja a telepítési helyet, és különösen alkalmas robotvég-effektorok vagy kis munkaterületek vákuumszívó szükségleteire.

2. Változatos típusválaszték: Forma és szerkezet: Különféle kialakításokat biztosít, például kerek vékony (UT), bordázott (CT), ovális (U), lapos (UA), hornyolt (UM) és többlépcsős harmonika (3 lépcsős harmonika).

3. Méretlefedettség: A specifikációk átmérője 02, 04, 06, 08, 10, 13, 16 mm stb., hogy megfeleljen a szívási igényeknek a mikrokomponensektől a kis és közepes méretű anyagokig.

4. Univerzális alkalmazkodóképesség: Támogatja az adapterek univerzális átmérőjű beszerelését, csökkenti a tartozékok készletének nyomását, és csökkenti a berendezés karbantartási és kezelési költségeit.

5. Anyagok alkalmazkodóképessége: Kétféle anyagváltozat áll rendelkezésre: nitrilkaucsuk (NBR) és szilikongumi, amelyek alkalmasak hagyományos ipari környezetekre és olyan forgatókönyvekre, ahol a tisztaság vagy a magas hőmérséklet-állóság követelményei vannak.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:ZP sorozatú kis vákuumos szívókorong adapterrel és puffertartóval
KÖVETKEZŐ:Nincs következő cikk

  • ● 6 féle vékony UT és vékony bordás CT(10,13,16) került hozzáadásra
    ● 3 féle ovális U típusú (2*4,3.5*7,4*10) került hozzáadásra
    ● Adapter méretre alkalmazható

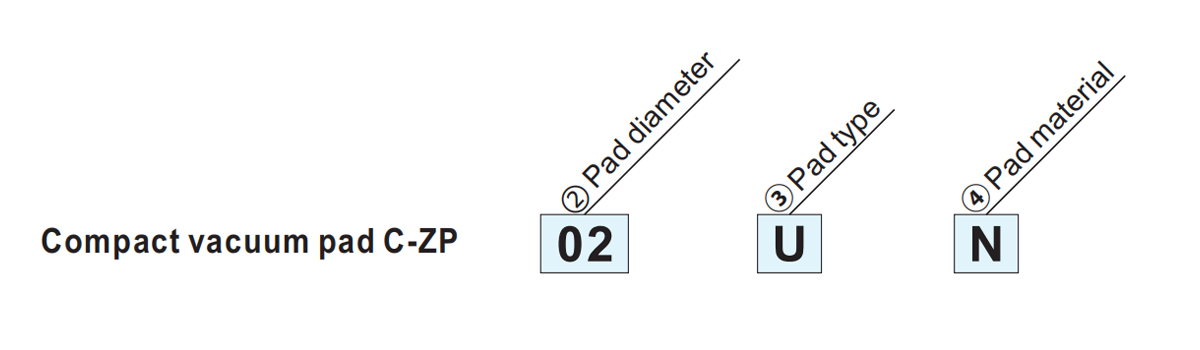

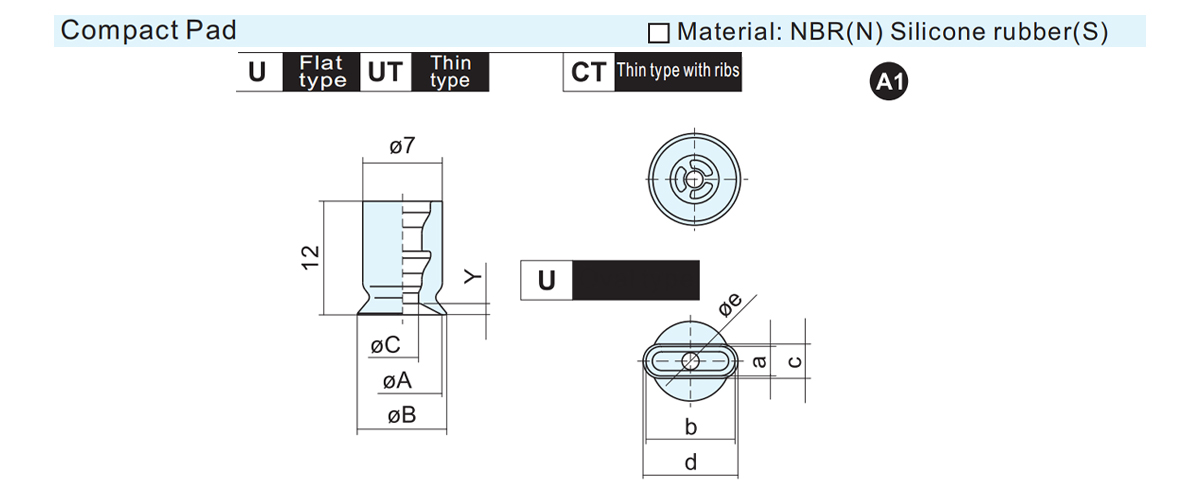

    Párna átmérője
    ②Tárna átmérő/③Pad típus☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Anyag*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Ovális lapos típus S Szilikon gumi.
    A1 U Lapos ● ● ● ● - - - ● ● ● *Lásd a 4. oldalon
    pad  anyaga
    UT Vékony lapos - - - - ● ● ● - - -
    CT Vékony lapos with ribs - - - - ● ● ● - - -

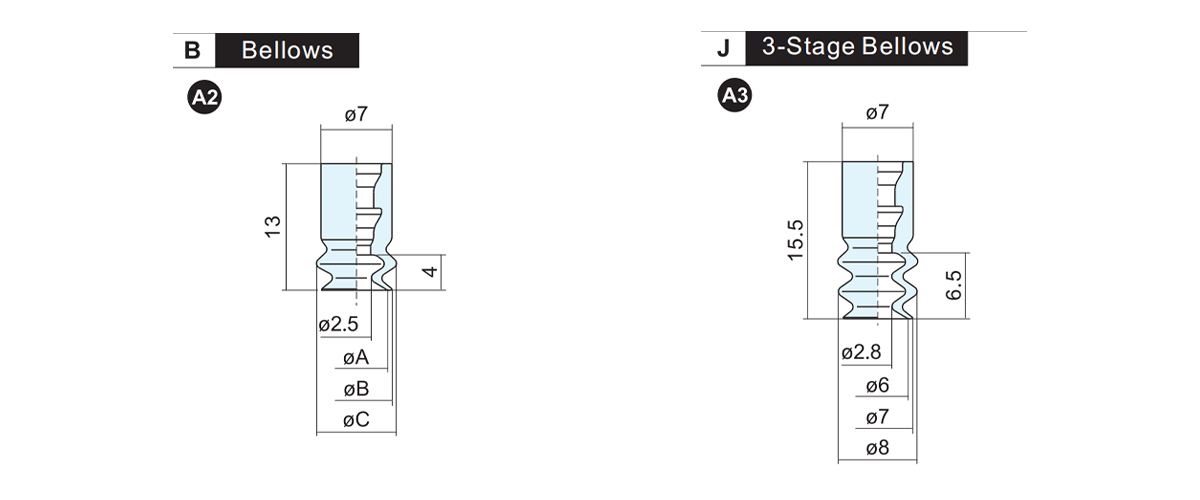

    A2 B Fújtató - - ● ● - - - - - -
    A3 J 3 fokozatú fújtató - - ● - - - - - - -

    Ovális típusú modell a b C d Øe Y Súly
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Modellll ØA ØB ØC Y Súly
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

    Fújtató 3 fokozatú fújtató
    Modellll ØA ØB ØC Súly Modellll Súly
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

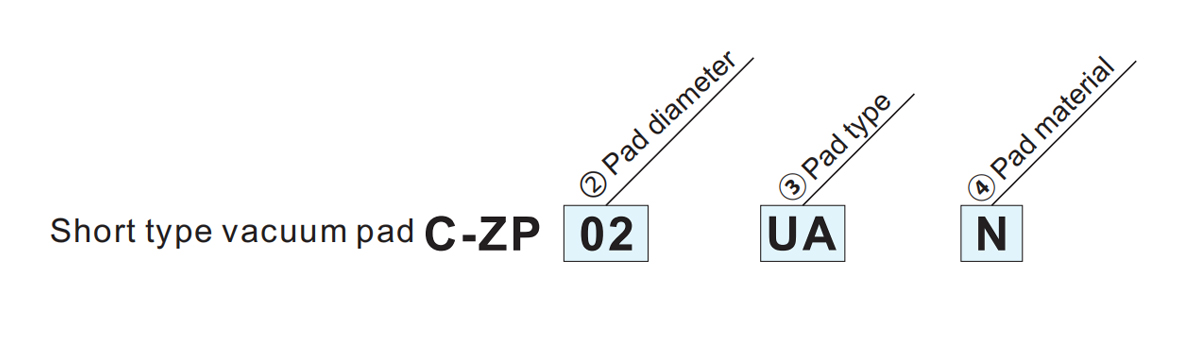

    ②Padátmérő ○/
    ③Pad type☆     		B1 C* D* ④) Anyag*          □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Szilikon gumi

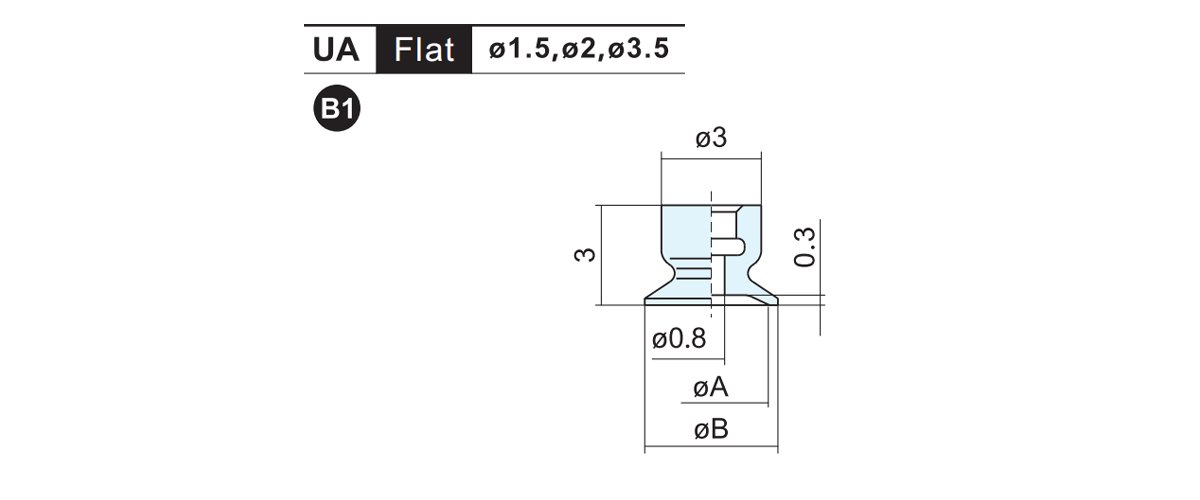

    UA Lapos type ● ● ● - - - - - - *Lásd a 4. oldalon
    pad anyaga
    UM Growve típusú bordákkal - - - ● ● ● ● ● ●
    BA Fújtató - - - ● ● ● ● ● ●

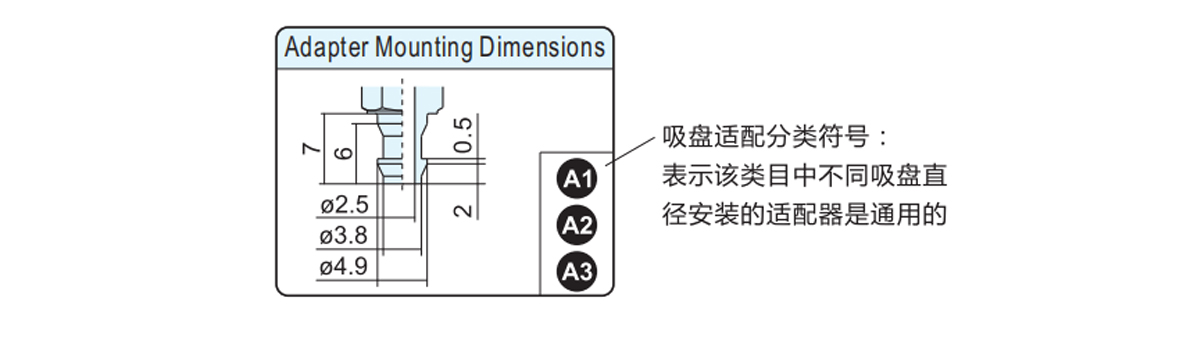

    *Az elején ugyanazok a betűk jelzik, hogy az adapter univerzális.

    ● 3 típusú lapos típusú UA(1.5,2,3.5) került hozzáadásra
    ● 6 fajta Grovve típusú UM(4016) bordával került hozzáadásra
    ● 6 féle BA(4-16) harmonika van hozzáadva

  • cikkszám ØA ØB Súly
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

    cikkszám ØA ØB ØC Y Súly

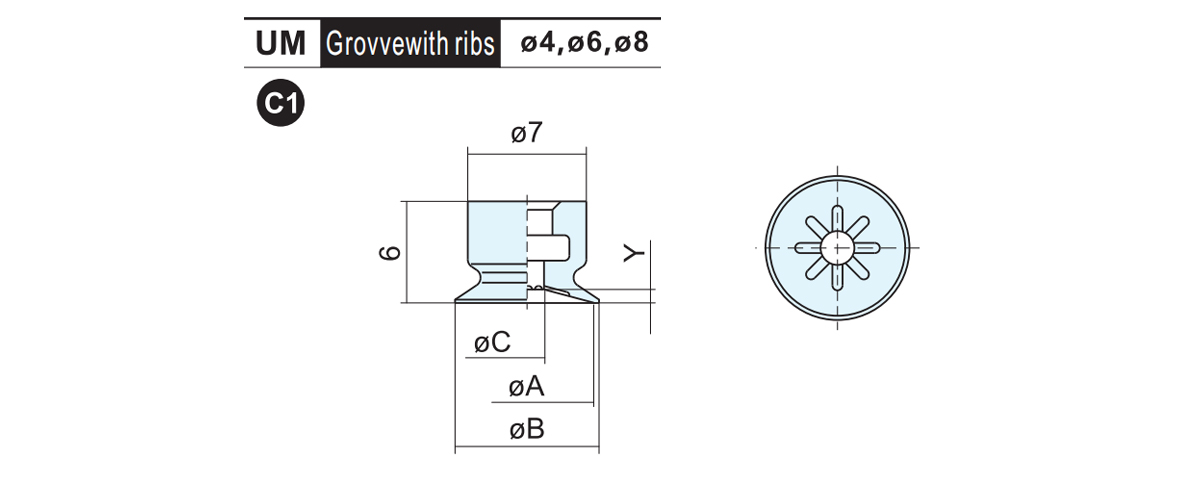

    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

    cikkszám ØA ØB Y Súly

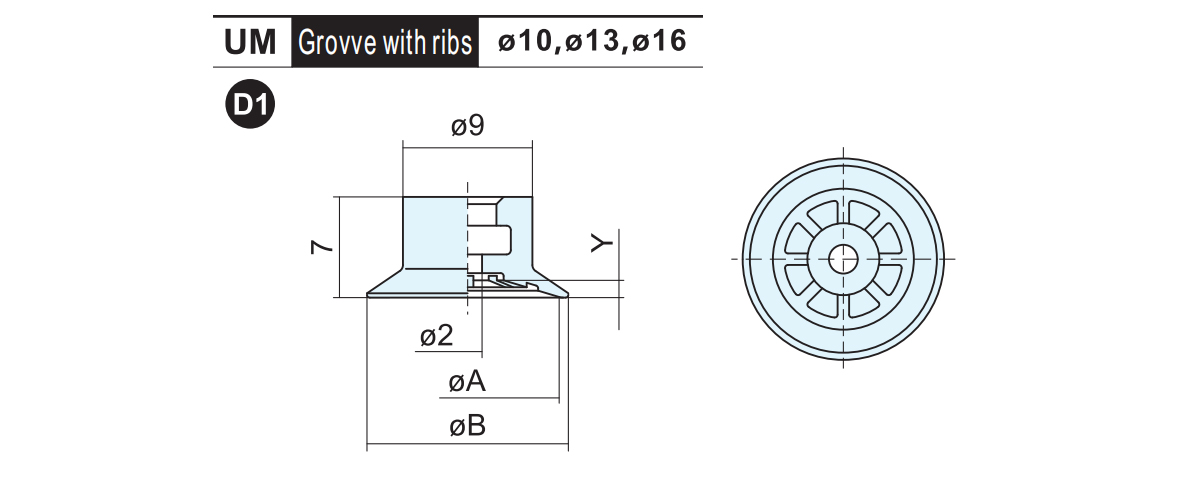

    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

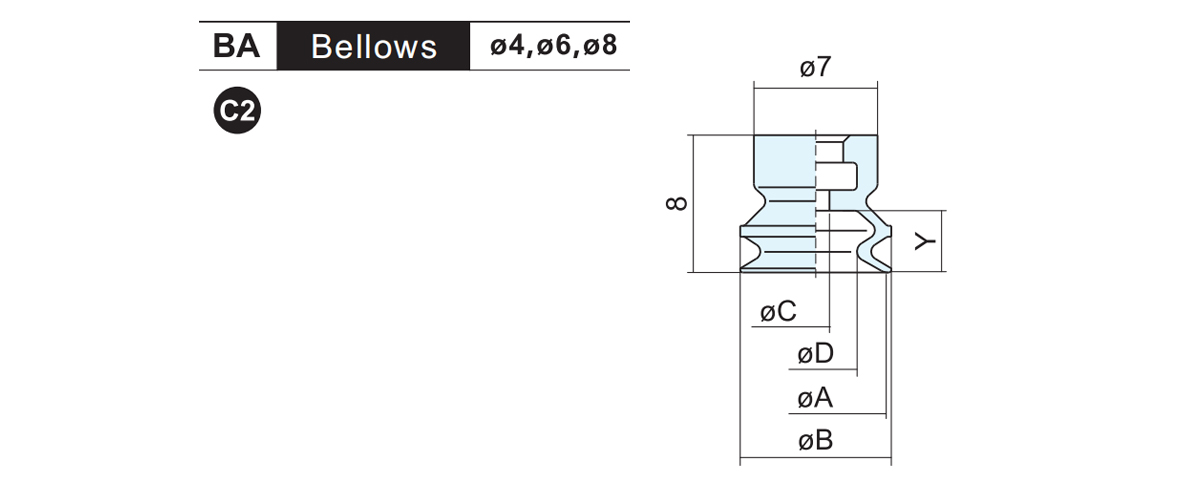

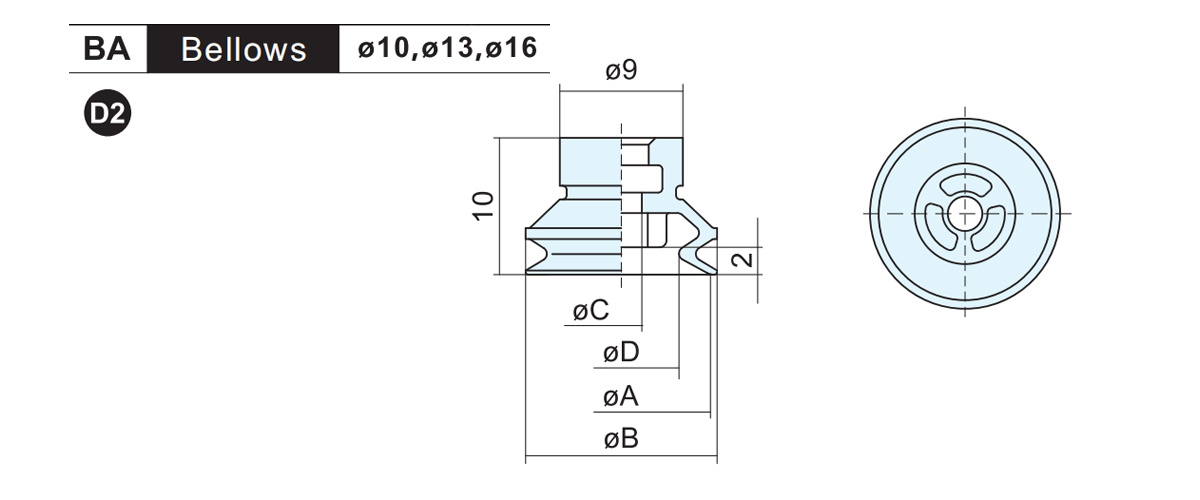

    cikkszám ØA ØB ØC ØD Y Súly
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

    cikkszám ØA ØB ØC ØD Súly
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

    cikkszám A B ØC D E L Súly

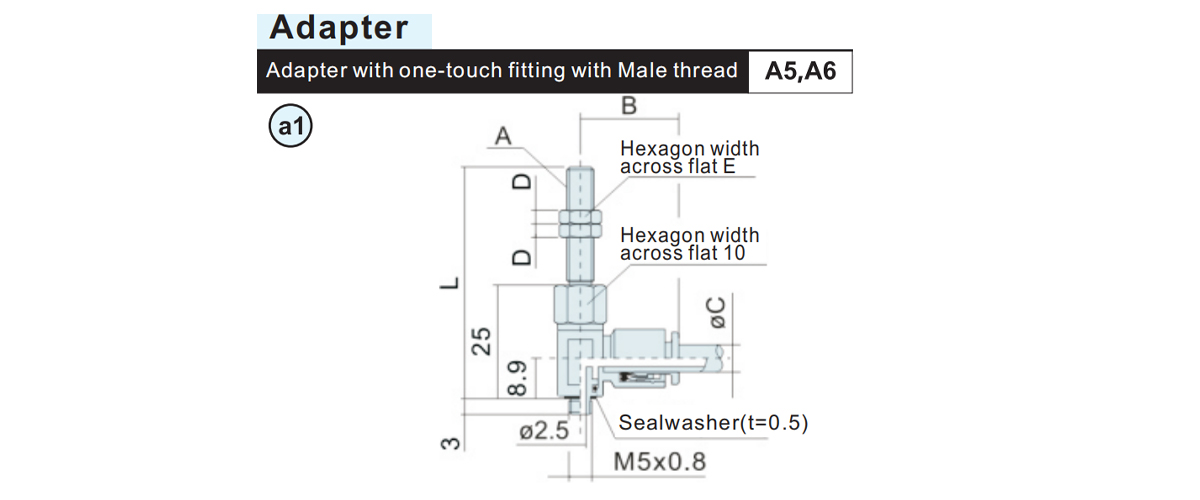

    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

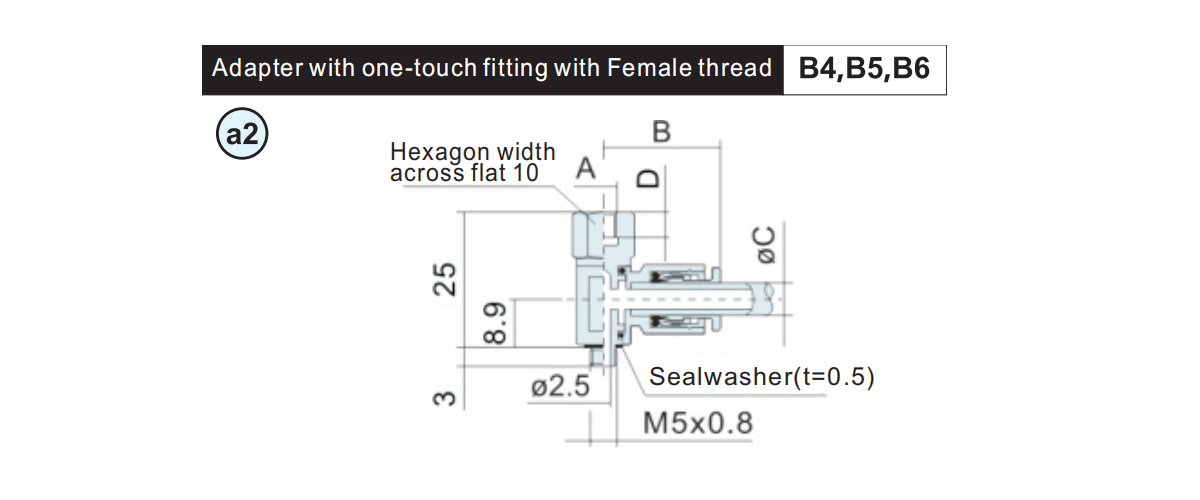

    cikkszám A B ØC D Súly
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

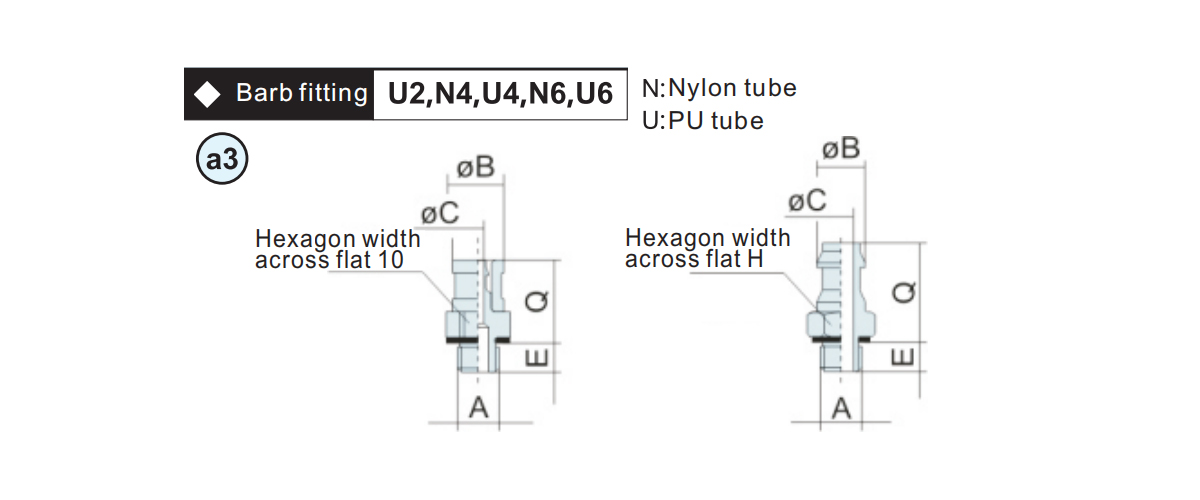

    cikkszám A ØB ØC E H Q Súly
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    cikkszám ØD L Súly
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD cikkszám A ØB E H Q Súly
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

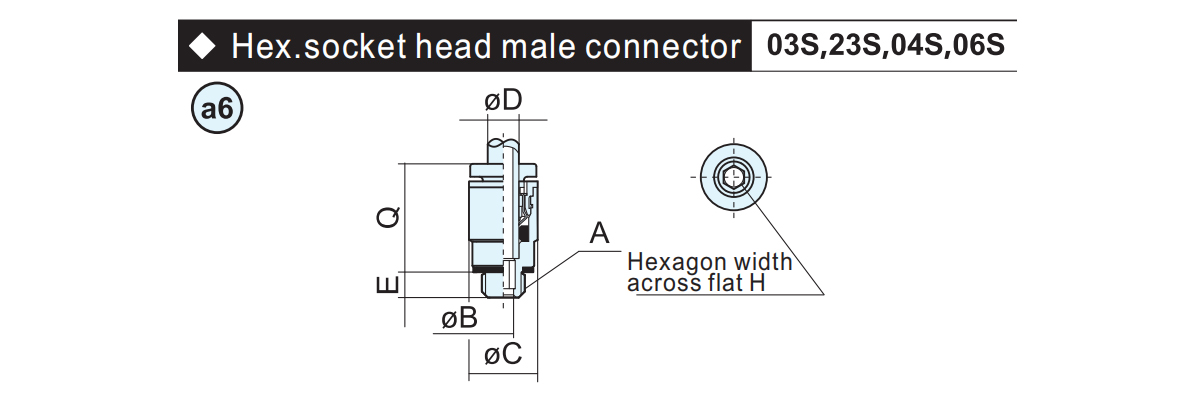

    ØD cikkszám A ØB ØC E H Q Súly
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adapter cikkszáma A B C L Súly Alkalmazható pad
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1,0 8 4 15 3

    Adapter cikkszáma. A B Súly Alkalmazható pad
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

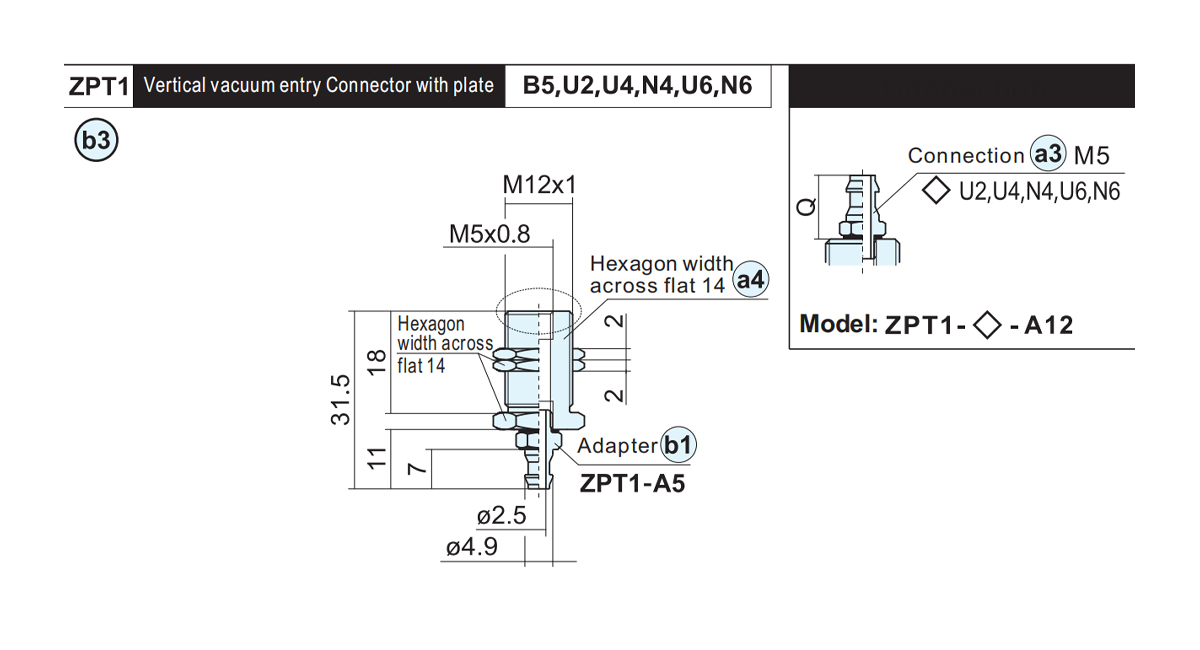

    Adapter cikkszáma Súly Csatlakozás alkatrész sz Alkalmazható pad
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

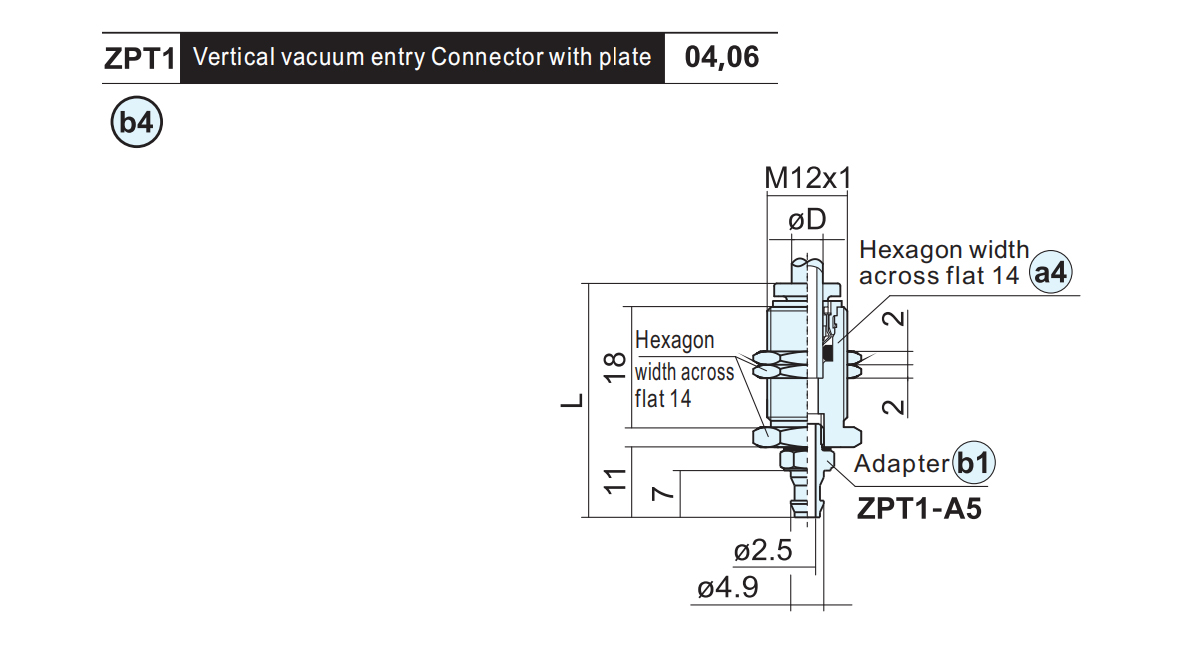

    Adapter cikkszáma. ØD L Súly Csatlakozás alkatrész sz Alkalmazható pad
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Adapter cikkszáma. A B ØC D E L Súly Csatlakozás alkatrész sz Alkalmazható pad
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Adapter cikkszáma. A B C D Súly Csatlakozás alkatrész sz Alkalmazható pad
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Adapter cikkszáma. A D E L Súly Alkalmazható pad
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1,0 3 8 50 15.1

    Adapter cikkszáma. A B Súly Alkalmazható pad
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

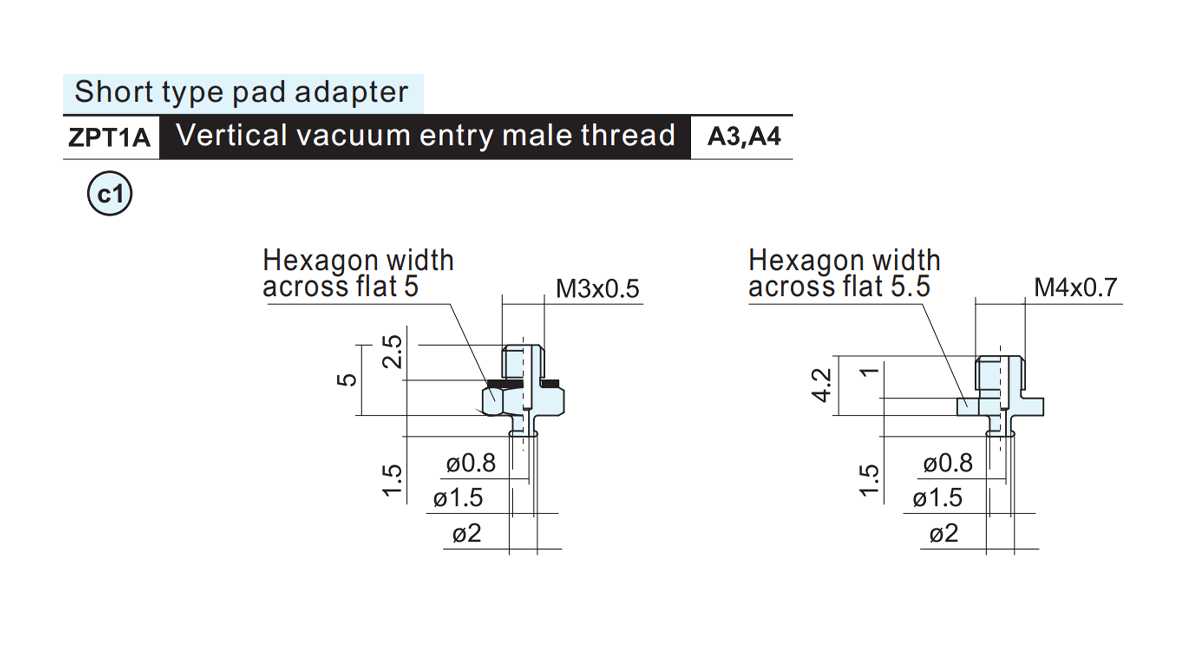

    Adapter cikkszáma Súly Alkalmazható pad
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

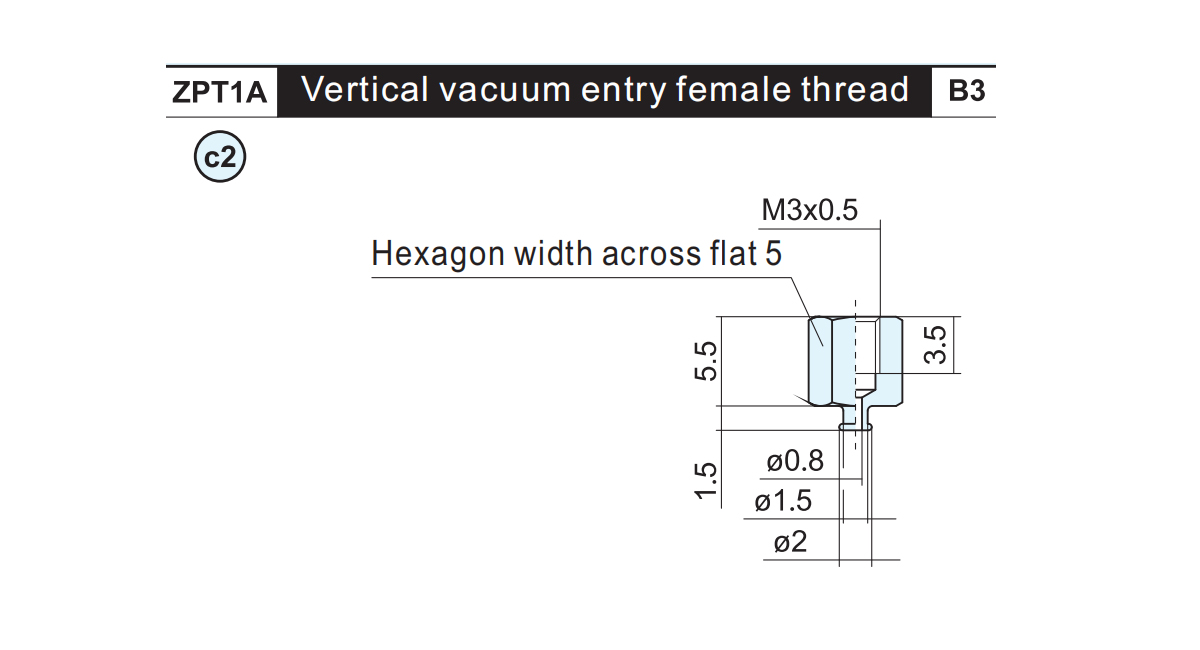

    Adapter cikkszáma Súly Alkalmazható pad
    ZPT1A-B3 0.8 B1

    Adapter cikkszáma. Súly Alkalmazható pad
    ZPT1A-B3-A6 2.4 B1

    Adapter cikkszáma. Súly Alkalmazható betét
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

    Adapter cikkszáma Súly Alkalmazható betét
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    Adapter cikkszáma A B L Súly Alkalmazható pad
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

    Adapter cikkszáma Súly Alkalmazható pad
    ZPT2A-B5-A10 11 C1 C2

    Adapter cikkszáma Súly Súly Applicable pad

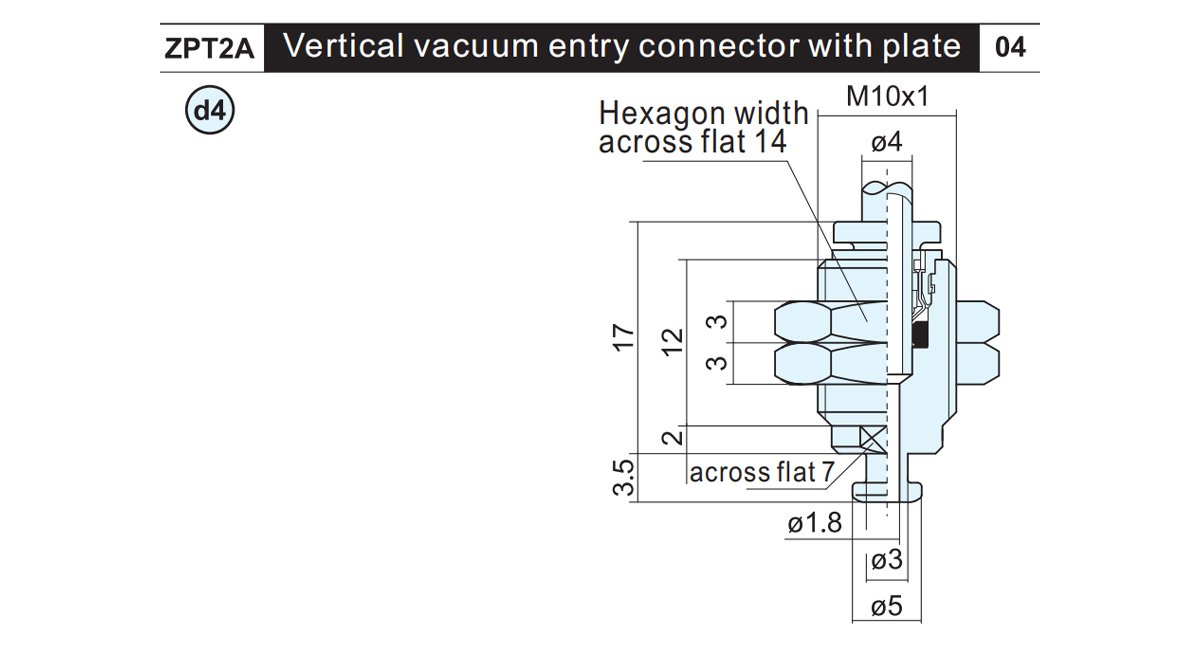

    ZPT2A-04-A10 9.8 C1 C2

    Adapter cikkszáma Súly Alkalmazható pad
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

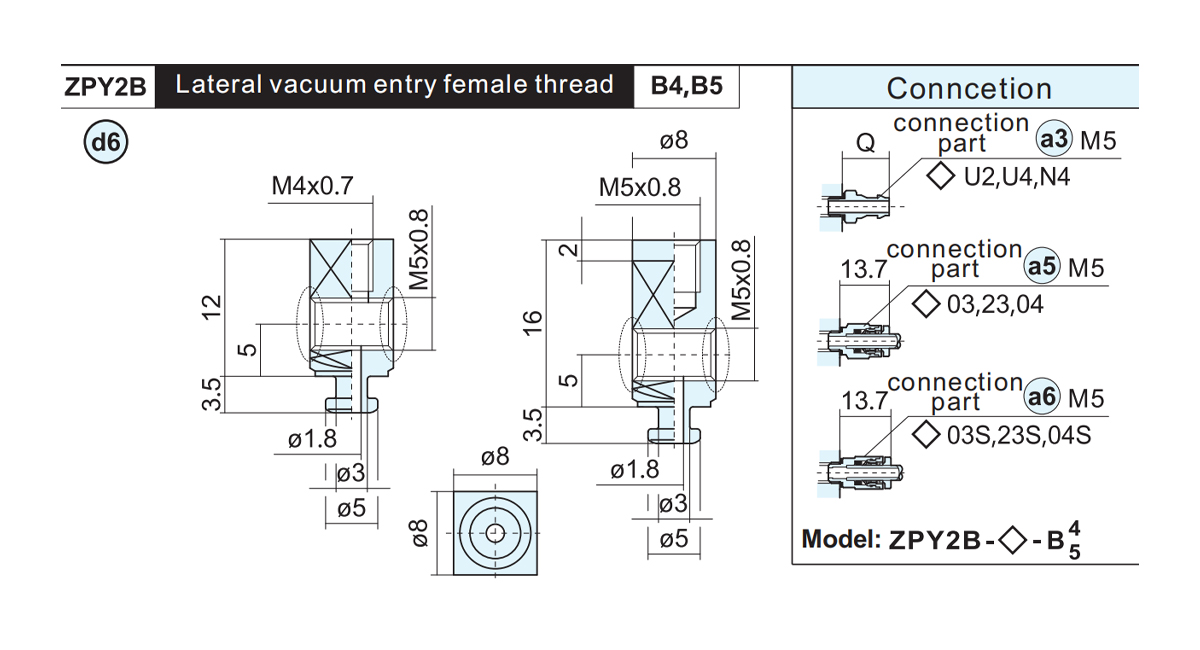

    Adapter cikkszáma Súly Alkalmazható pad
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

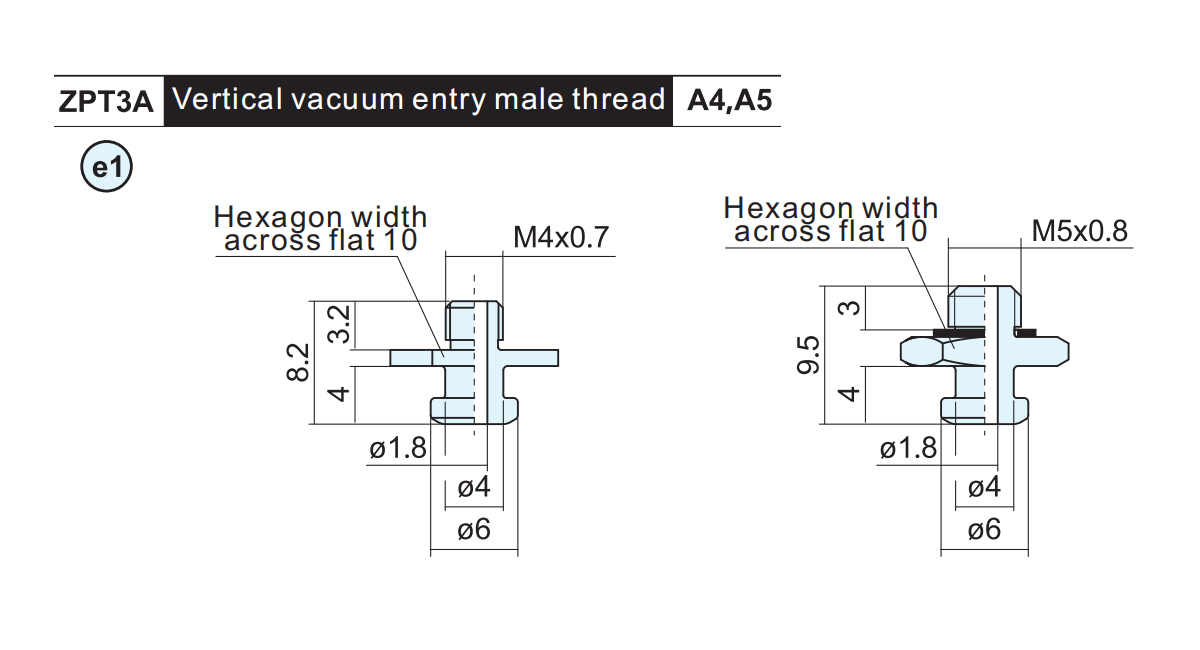

    Adapter cikkszáma Súly Alkalmazható pad
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

    Adapter cikkszáma A B L Súly Alkalmazható pad
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

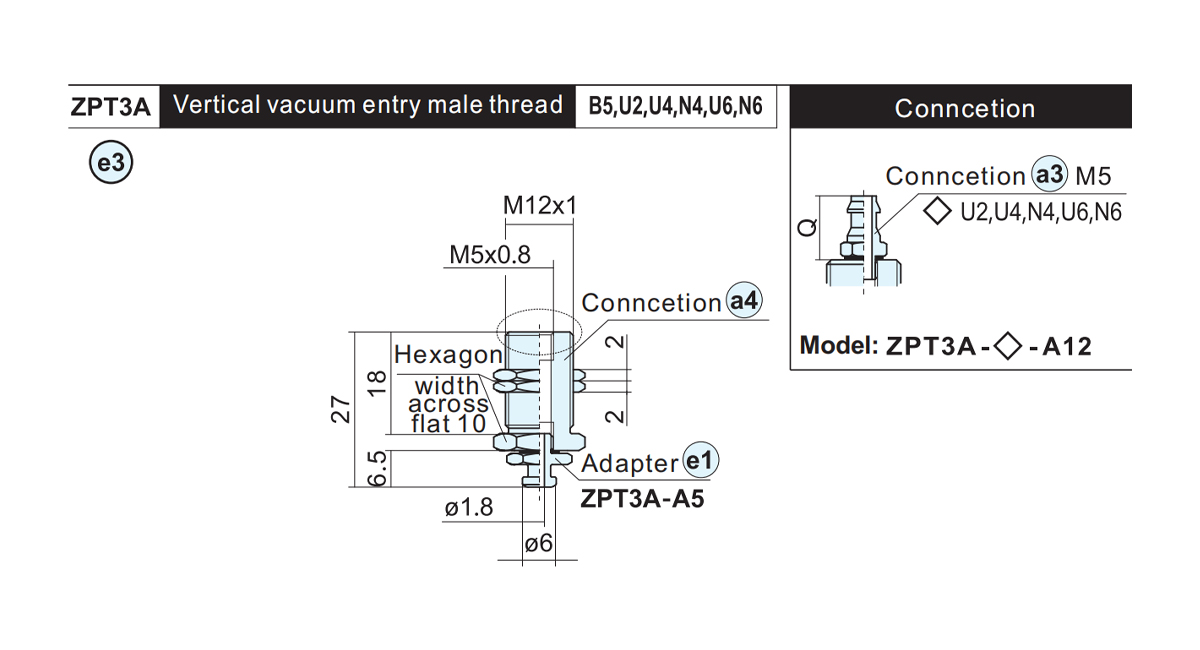

    Adapter cikkszáma Súly Conncetion Alkalmazható pad
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

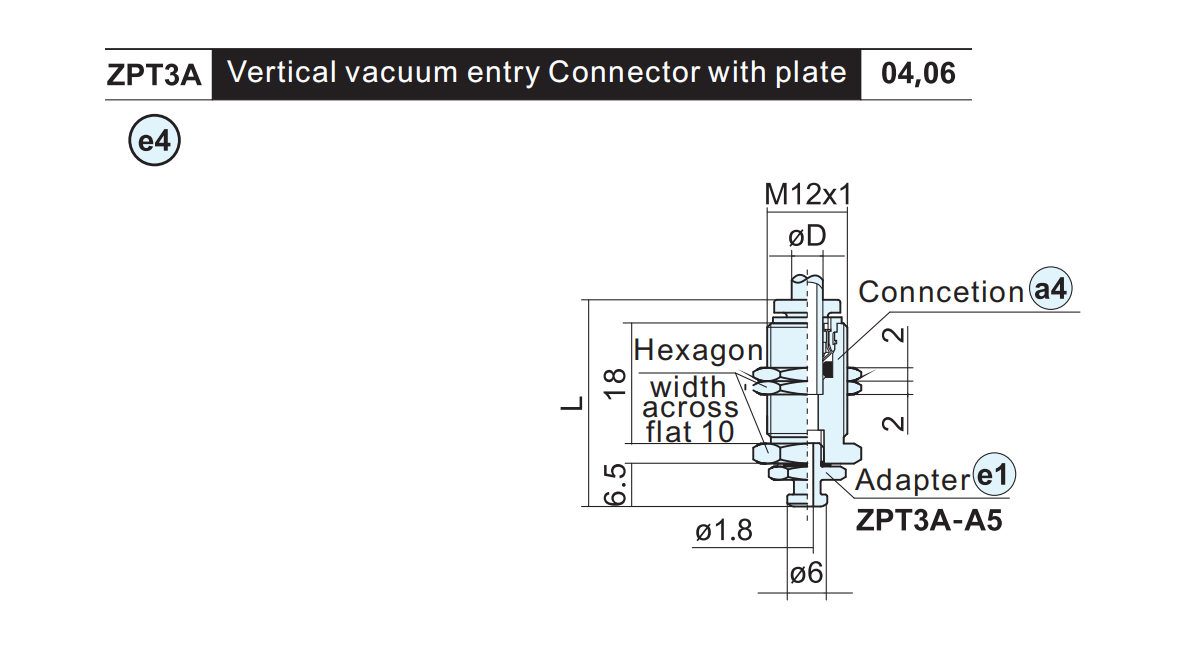

    Adapter cikkszáma. ØD L Súly Conncetion Alkalmazható pad
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

    Adapter cikkszáma Súly Alkalmazható pad
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

    Adapter cikkszáma Súly Alkalmazható pad
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

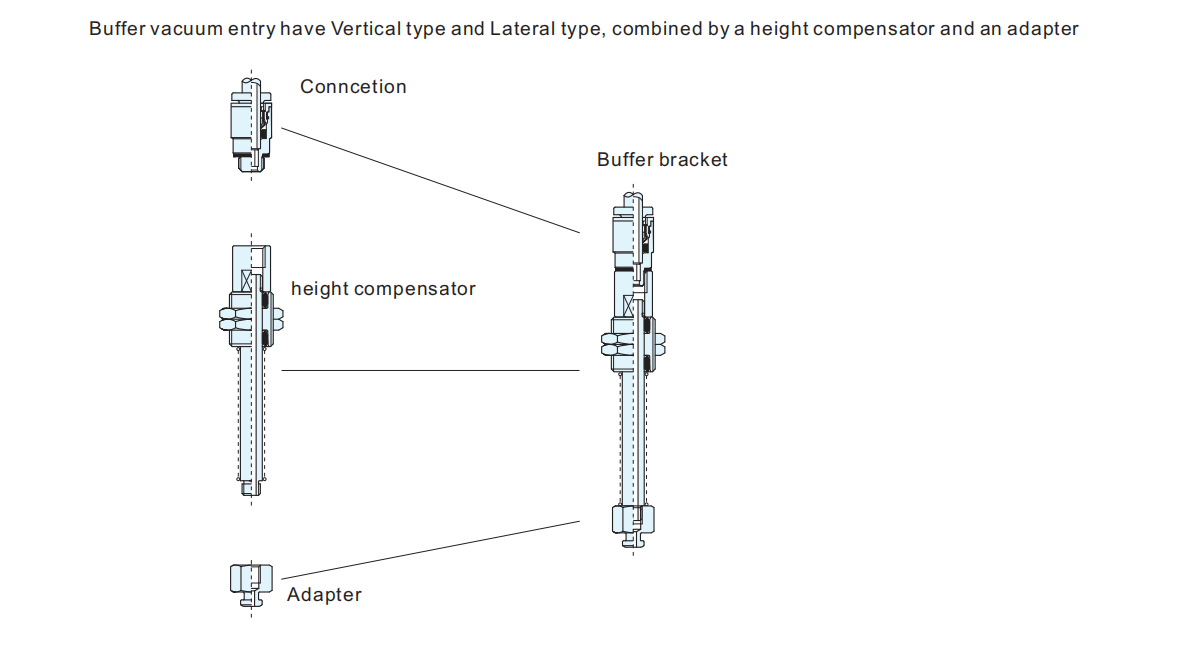

    Modelllllllllll A B C ●Súly
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ● Magasságkompenzátor típusa: forgó (J), nem forgó (K)

    ■Pufferlöket (mm):6,10,15,25

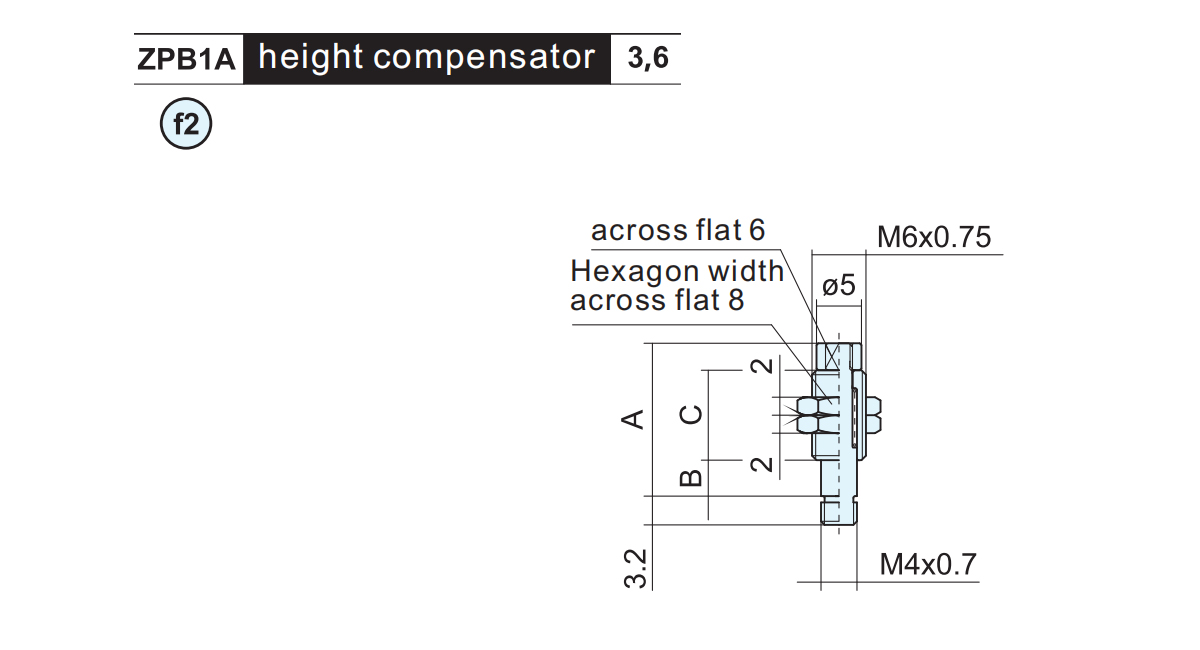

    Modelllllllllll A B C Súly
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    Modelllllllllll A B C ●Súly
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ● Magasságkompenzátor típusa: forgó (J), nem forgó (K)

    ■Pufferlöket:3,6,10

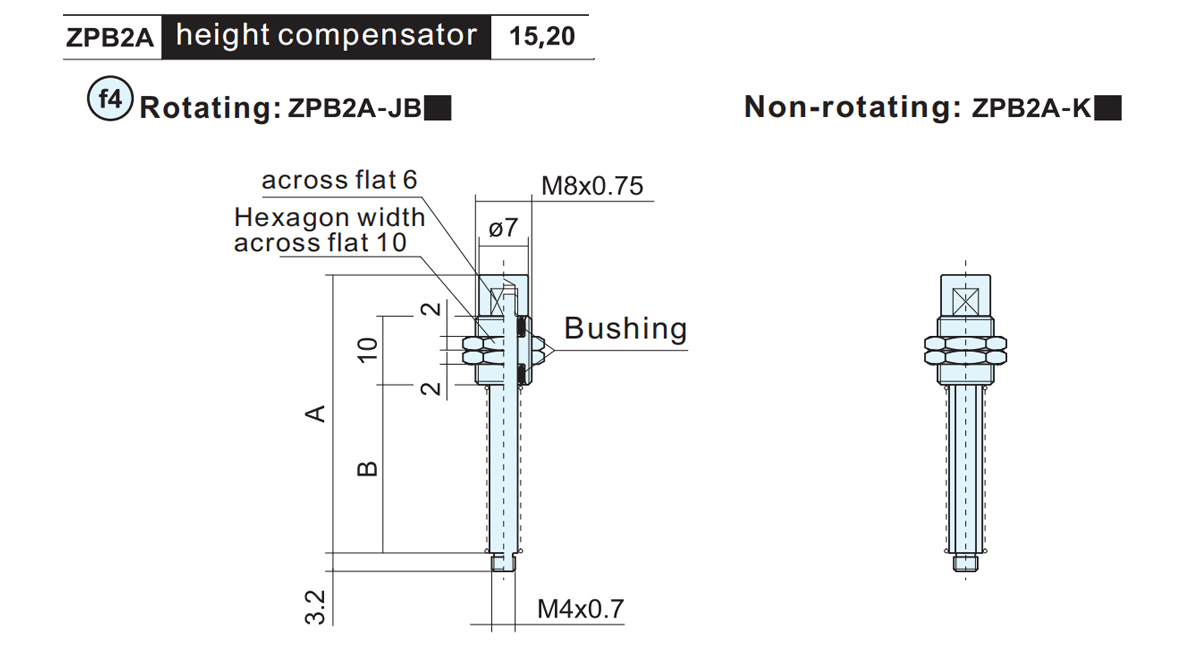

    Modelllllllllll A B ●Súly
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ● Magasságkompenzátor típusa: forgó (J), nem forgó (K)

    ■Pufferlöket:15,20

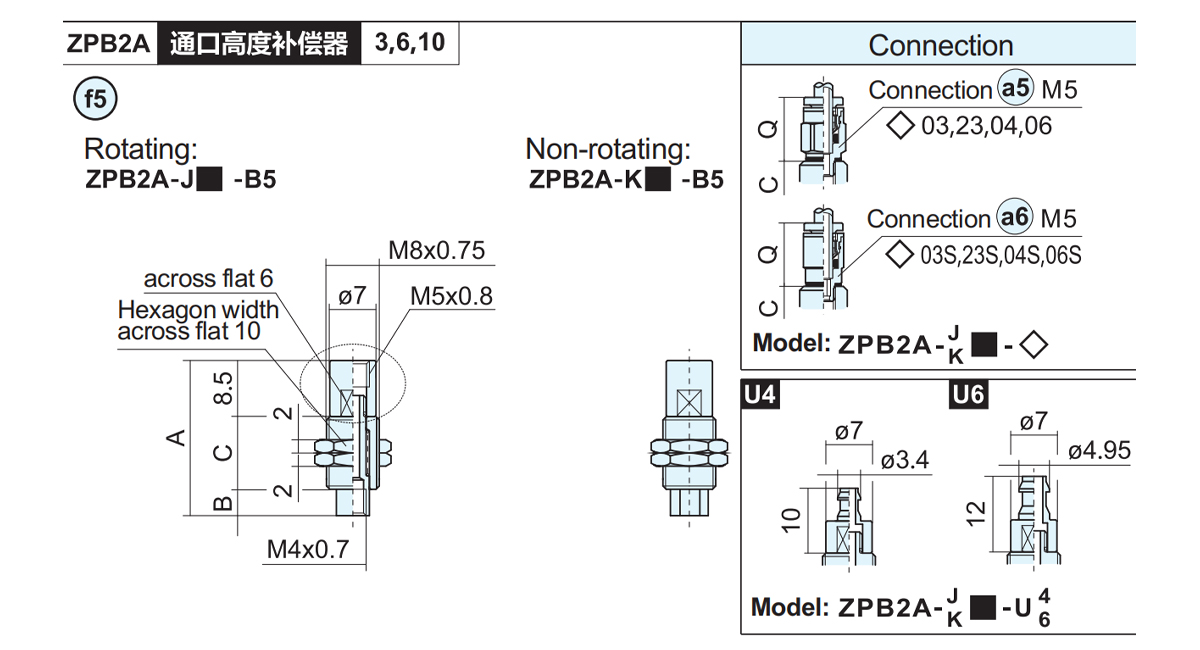

    Modelllllllllll A B C ●Súly
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ● Magasságkompenzátor típusa: forgó (J), nem forgó (K)

    ■Pufferlöket:3,6,10

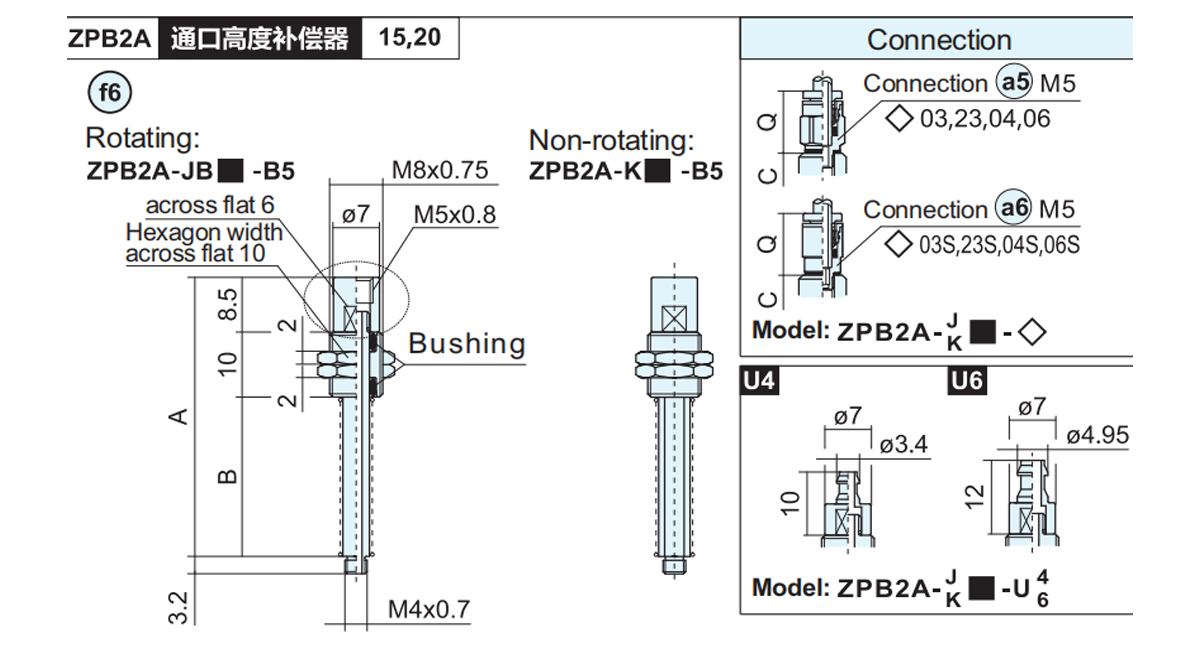

    Modelllllllllll A B ● Súly
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Magasságkompenzátor típusa: Forgó (J), Nem forgó (K) □ Pufferlöket: 15,20

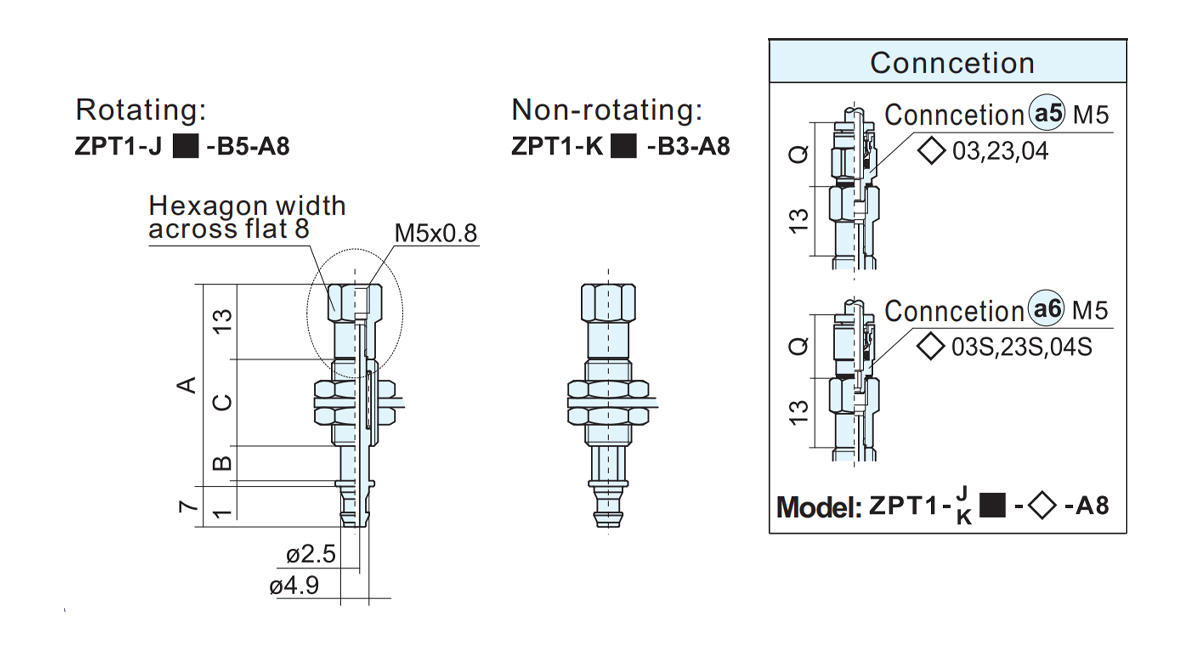

    Modelllllllllll A B C ●Súly Alkalmazható pad
    J K

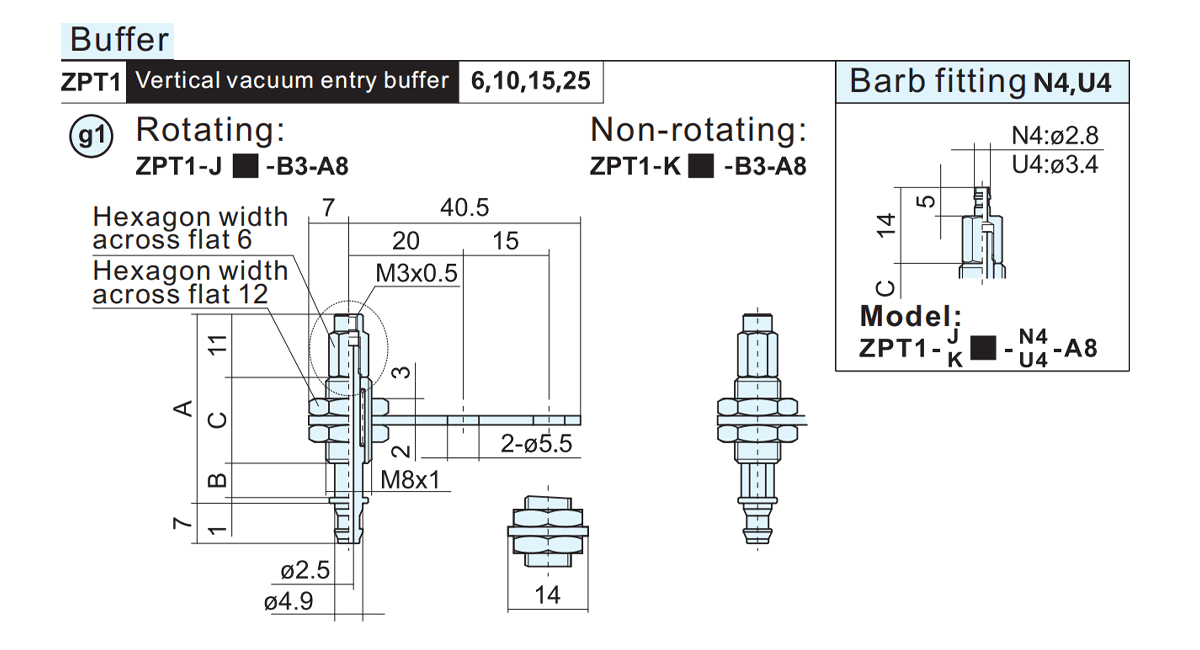

    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Magasságkompenzátor típusa: Forgó(J),Nem forgó(K)■Pufferlöket(mm):6,10,15,25

    Modelllllllllll A B C ●Súly Alkalmazható pad
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Modelllllllllll A B C Súly Alkalmazható pad
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Pufferlöket:3,6

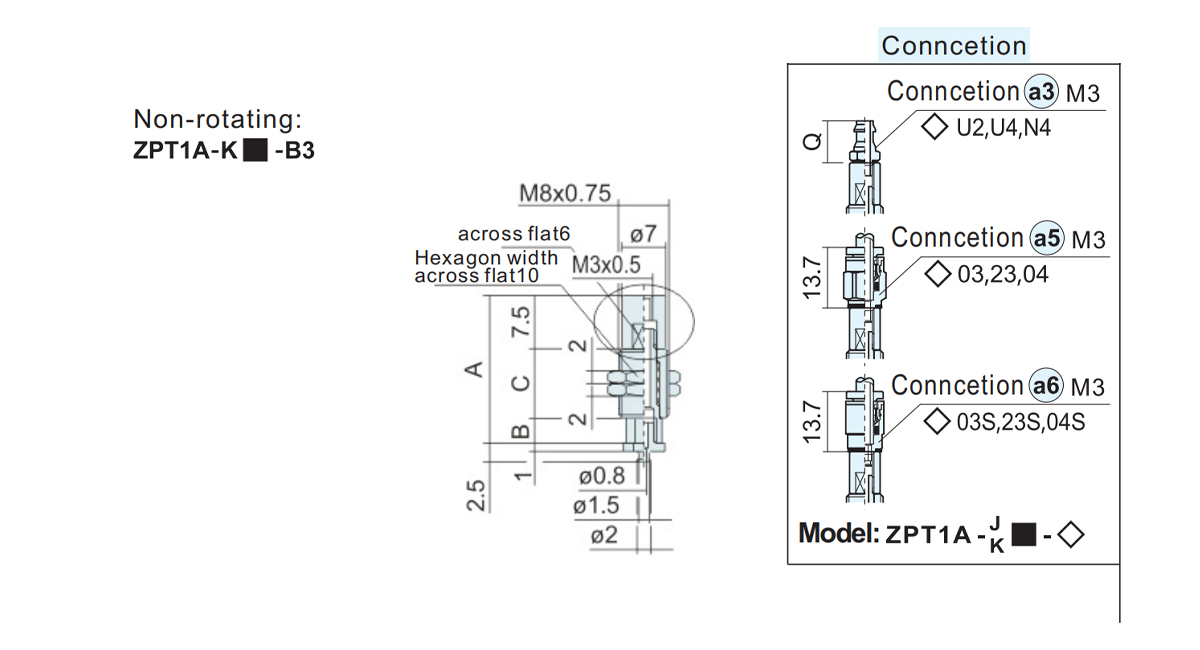

    Modelllllllllll A B C Súly Alkalmazható pad
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
