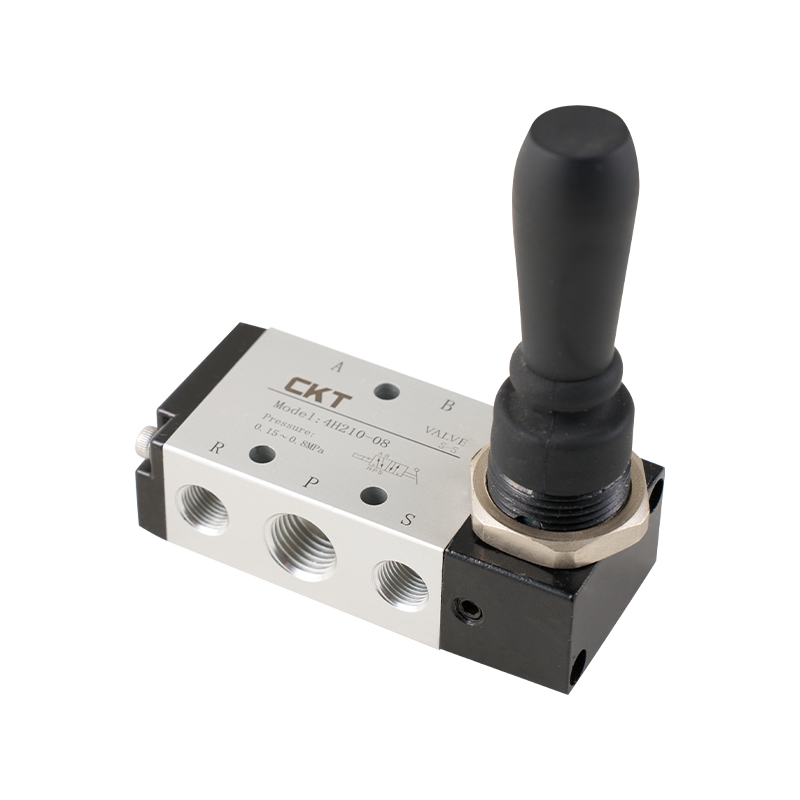

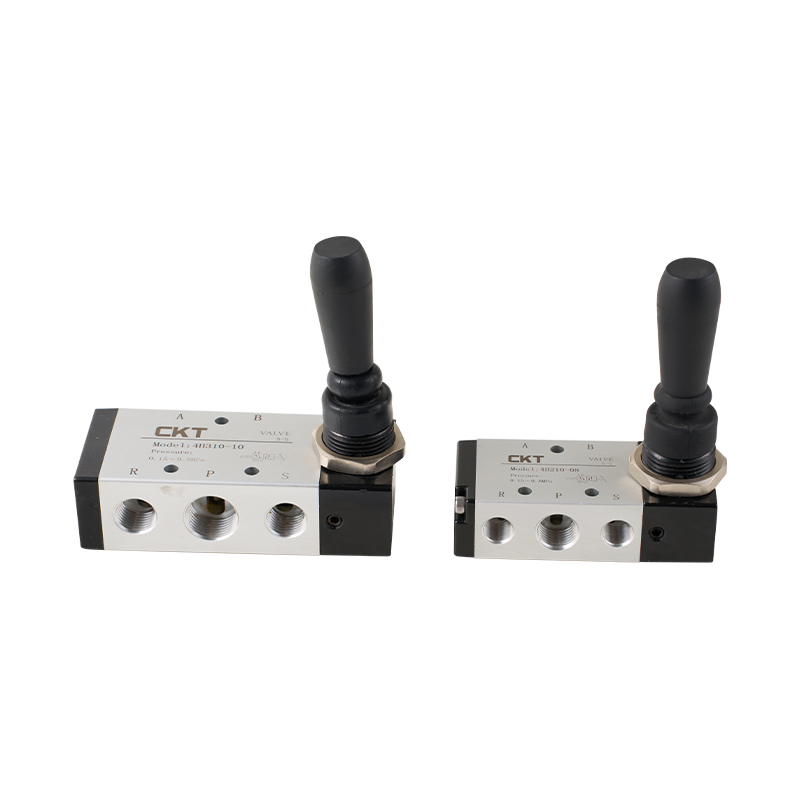

4H sorozatú 5 utas kézi szelep

A 4H Series 5 Way Manual Valve egy alapvető kézi irányváltó vezérlőelem, amelyet a kettős működésű hengerek vagy más működtető szerkezetek be- és kifúvási útvonalának precíz kapcsolására terveztek ipari pneumatikus rendszerekben.

Főbb jellemzők:
Megbízható és pontos működés: Az intuitív kézi hajtásmódot alkalmazzák, a szelepszár működtetési folyamata zökkenőmentes, a pozicionálás tiszta és egyértelmű, biztosítva a kapcsolási művelet pontosságát és a működésbe vetett bizalom érzését.

Kompakt tömítési szerkezet: A mag csúszóoszlopos szelep magkialakítása kifinomult tömítési megoldással kombinálva hatékonyan elszigeteli a belső szivárgást, a teljes szerkezet elrendezése kiváló, a súlya könnyű, és a napi karbantartás és szétszerelés kényelmes.

Hosszú távú alacsony ellenállású működés: A kulcs belső furatcsatornáját speciális felületkezelési módszerrel kezelik, amely jelentősen csökkenti a belső mozgó alkatrészek súrlódási ellenállását és segít meghosszabbítani a szelep teljes élettartamát.

Karbantartásmentes kenés: A kialakítás nem igényel külső kenőolajat a kenéshez, ami leegyszerűsíti a felhasználási folyamatot és csökkenti a későbbi karbantartási igényeket.

Kényelmes telepítés és adaptáció: A panel telepítési funkciója a rendszerintegrációs folyamat leegyszerűsítésére szolgál, a telepítés egyszerű és stabil, ami javítja a szelep alkalmazhatóságát a különböző alkalmazási forgatókönyvekben.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:4HV sorozatú 2/3 4 utas kézi szelep
KÖVETKEZŐ:Nincs következő cikk

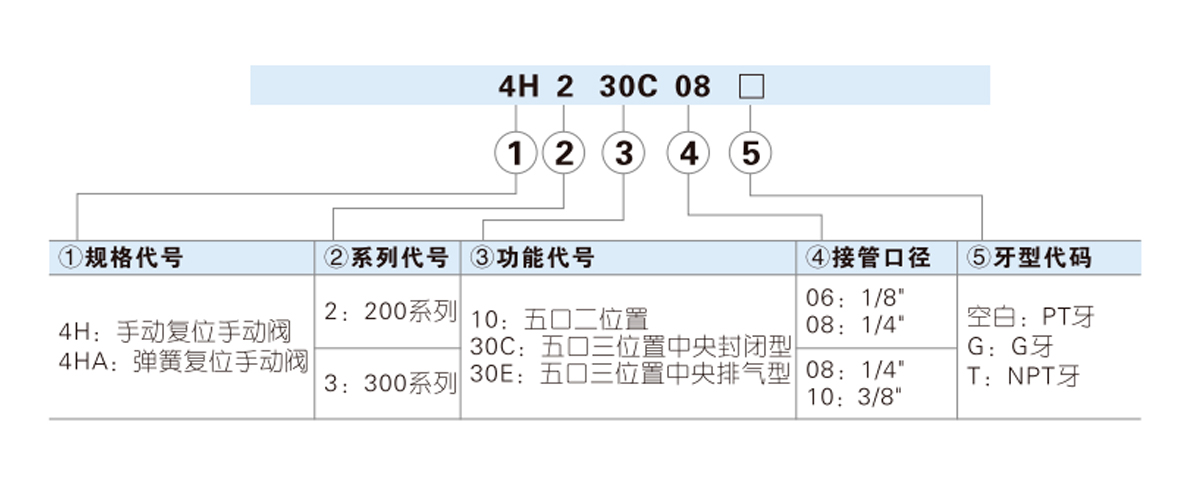

  • Modell 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Munkaközeg Levegő (legalább 40 μm-rel szűrve)
    Üzemmód Kézzel működtetett, közvetlen hatású
    Mérőátmérő [1. megjegyzés] Bemenet = Kimenet
    =Levegő kipufogó = PT1/8     		Bemenet = Kimenet =PT1/4;
    Kipufogó = PT1/8     		Bemenet = Kimenet
    =Levegő kipufogó = PT1/4     		Bemenet = Kimenet =PT3/8;
    Kipufogó = PT1/4
    Hatásos keresztmetszeti terület [3. megjegyzés] 4H210-08:17,0 mm² (Cv=1,0)
    4H230C-08:13,6 mm² (Cv=0,8)     		4H310-10:28,0 mm² (Cv=1,65)
    4H330C-10:21,3 mm² (Cv=1,25)
    Pozíciók száma 5 portos 2 pozíciós 5 portos 3 állású 5 portos 2 pozíciós 5 portos 3 állású 5 portos 2 pozíciós 5 portos 3 állású 5 portos 2 pozíciós 5 portos 3 állású
    Kenés [2. megjegyzés] Nem
    Üzemi nyomástartomány 0-1,0 MPa (0-145 psi)
    Garantált nyomásállóság 1,5 MPa (215 psi)
    Üzemi hőmérséklet -20-70 ℃
    Test anyaga Alumínium
    Működési lengésszög ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [1. megjegyzés] A vevőhöz G és NPT fogak állnak rendelkezésre.
    [2. megjegyzés] Olajkenés esetén nem szabad középen leállítani, és az ajánlott kenőanyag ISO VG32 vagy azonos minőségű olaj.
    [3. megjegyzés] Az effektív keresztmetszeti terület és a Cv értékek kiszámítása a vizsgálati áramlási adatok alapján történik.

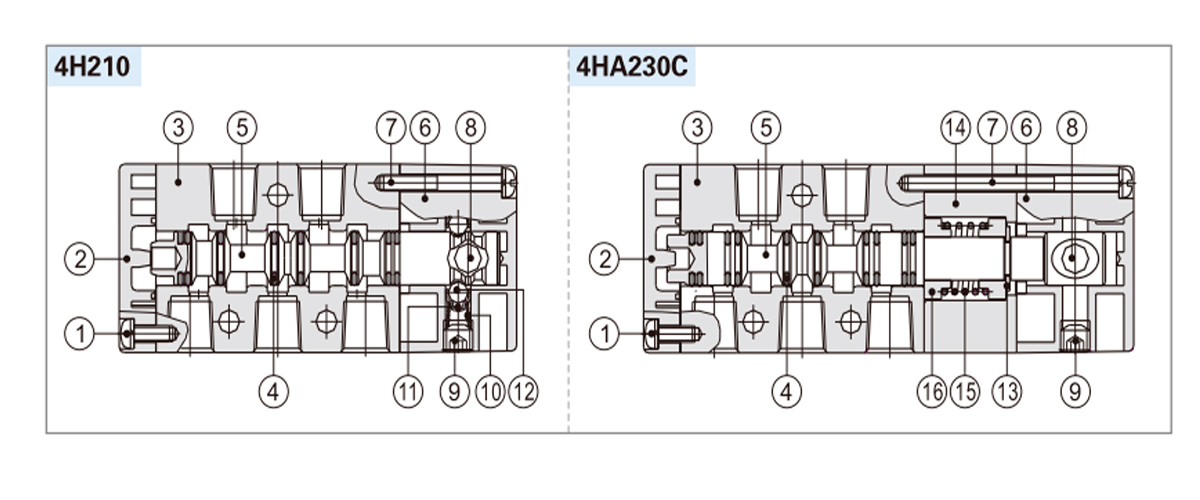

  • NEM. Név NEM. Név
    1 Phillips kerek fejű csavarok 9 Hatlapfejű ütközőcsavar
    2 Alsó borító 10 Tavasz
    3 Test 11 Labdaőr
    4 O-gyűrű 12 Ball
    5 Orsó 13 E-gyűrű
    6 Kézi működtetésű szelep felső fedél 14 Oldalsó borítás
    7 Phillips kerek fejű csavarok 15 Tavasz
    8 Tengelyfej 16 Visszatérő tartó

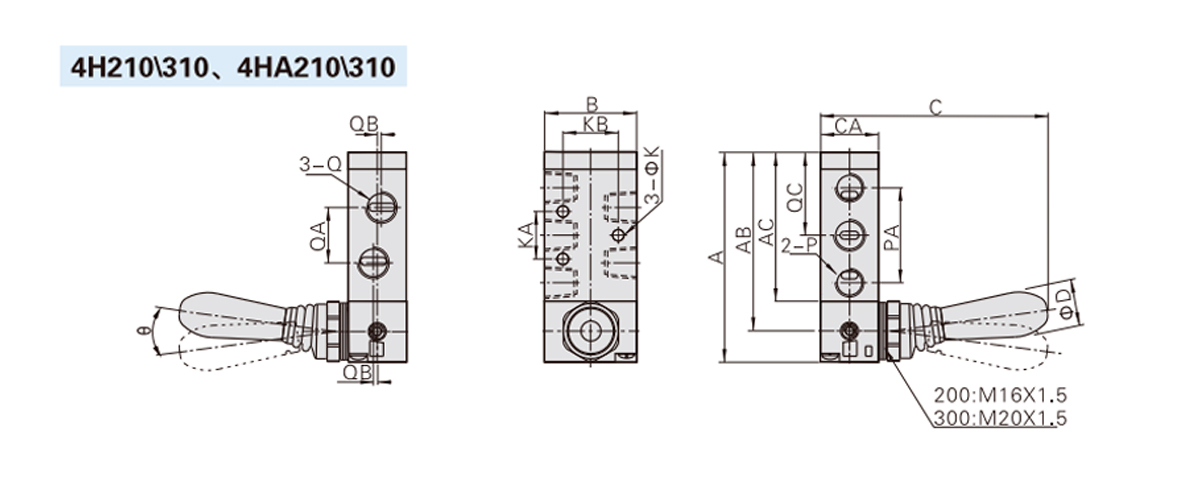

    Modell/Szimbólum A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

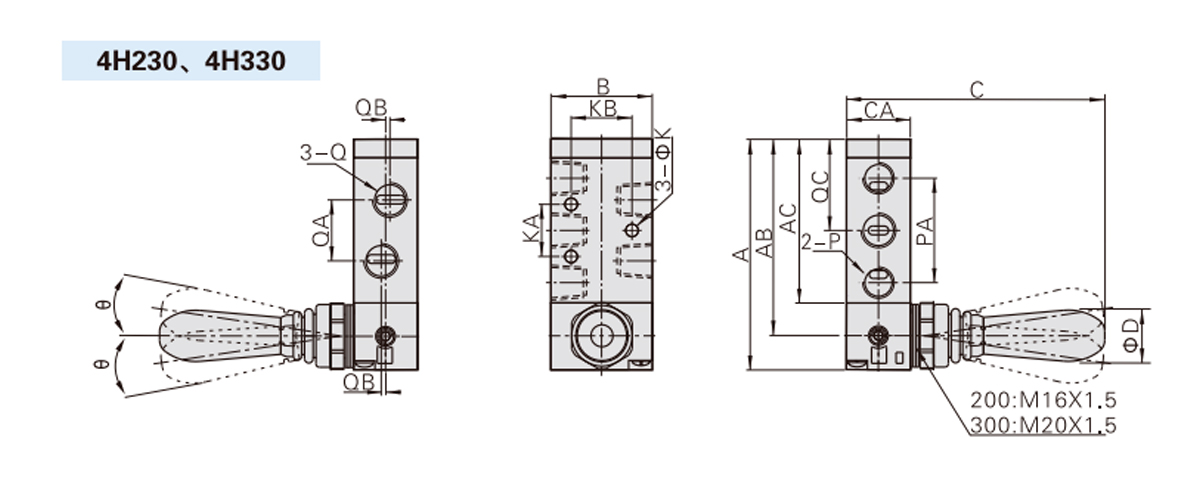

    Modell/Szimbólum A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

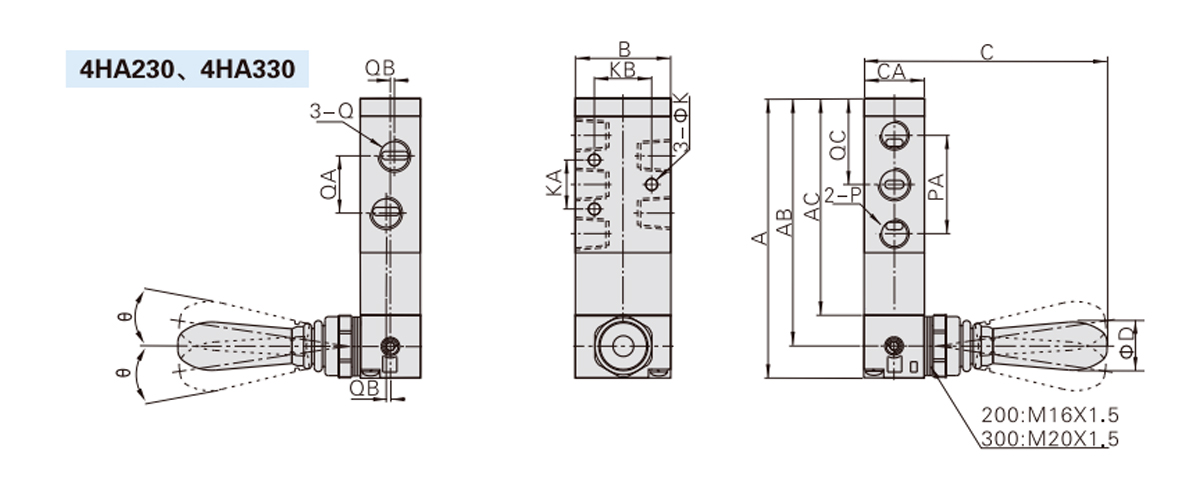

    Modell/Szimbólum A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
