1. Könnyű tolató forgás, jó kézérzet, pontos pozicionálás;
2. Nagy effektív áramlási terület, kis nyomásveszteség;
3. Két beépítési mód áll rendelkezésre: paneles és alsó, paneles beépítés rögzítőanyákkal.
| Szabványos specifikáció | ||||||

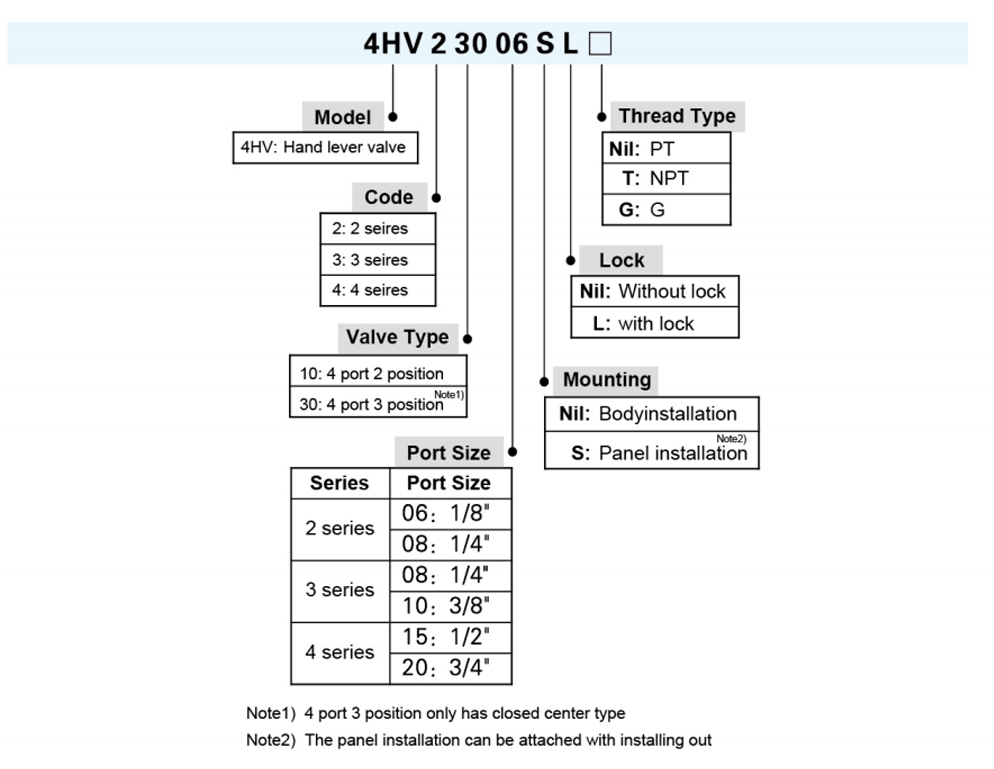

| Modell | 4HV2□□ -06(L) | 4HV2□□ -08(L) | 4HV3□□ -08(L) | 4HV3□□ -10 (L) | 4HV4□□ -15 (L) | 4HV4□□ -20 (L) |
| Folyadék | Levegő (40 μm-es szűrőbetéttel kell szűrni) | |||||
| Akció | Kézi vezérlésű, közvetlen működésű | |||||
| Port mérete | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| Hatékony metszeti terület | 14,0 mm² (Cv=0,78) | 16,0 mm² (Cv=0,89) | 30,0 mm² (Cv=1,67) | 33,0 mm² (Cv=1,83) | 88,0 mm² (Cv=4,89) | 95,0 mm² (Cv=5,27) |
| Pozíció | 4 port 2 pozíció, 4 port 3 pozíció | |||||
| Kenés | Nem kötelező | |||||
| Üzemi nyomástartomány | 0-1,0 MPa (0-145 psi) | |||||
| Proof Pressure | 1,5 MPa (215 psi) | |||||
| Üzemi hőmérséklet | -20-70 ℃ | |||||
| Működési szög | 90°(45°, ha 4 port 3 pozíció) | |||||

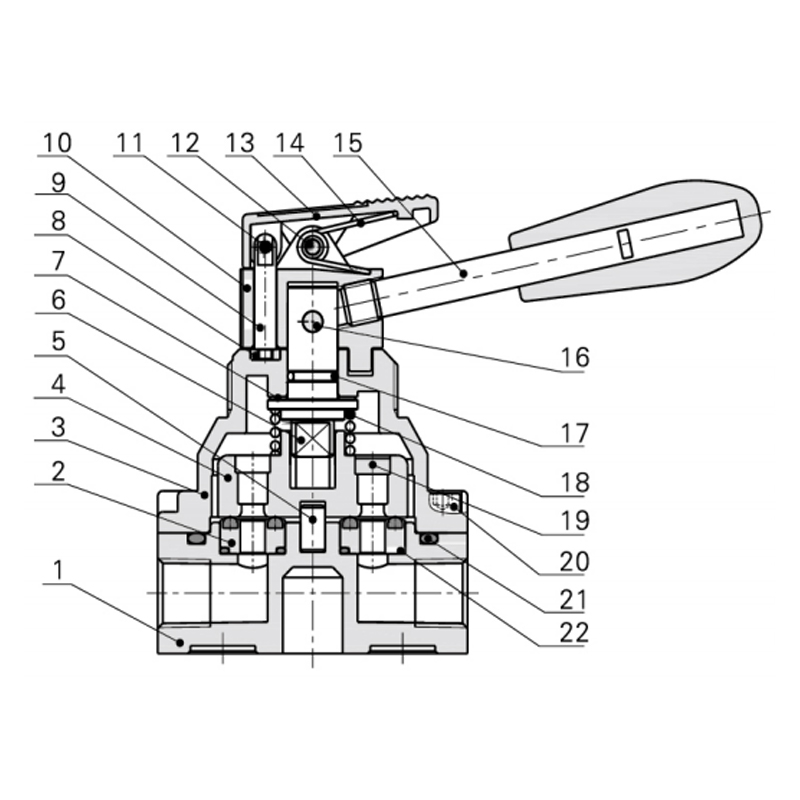

| Tétel | Modelll | Tétel | Modelll |
| 1 | Főtest | 12 | Pin-1 |
| 2 | Pecsét alap | 13 | Első fedél |
| 3 | Szelepfedél | 14 | Tavasz |
| 4 | Szelepdugó | 15 | Fogantyú |
| 5 | Oszlop Pin | 16 | Pin-2 |
| 6 | Tengely | 17 | Tengely O Ring |
| 7 | Alátét | 18 | Tavasz |
| 8 | Rögzítő lemez | 19 | Vaslemez |
| 9 | Zártüske | 20 | Rögzítő csavar |
| 10 | Szelep sapka | 21 | Főtest O-ring |
| 11 | Tavasz Pin | 22 | Pecsét alap O-ring |

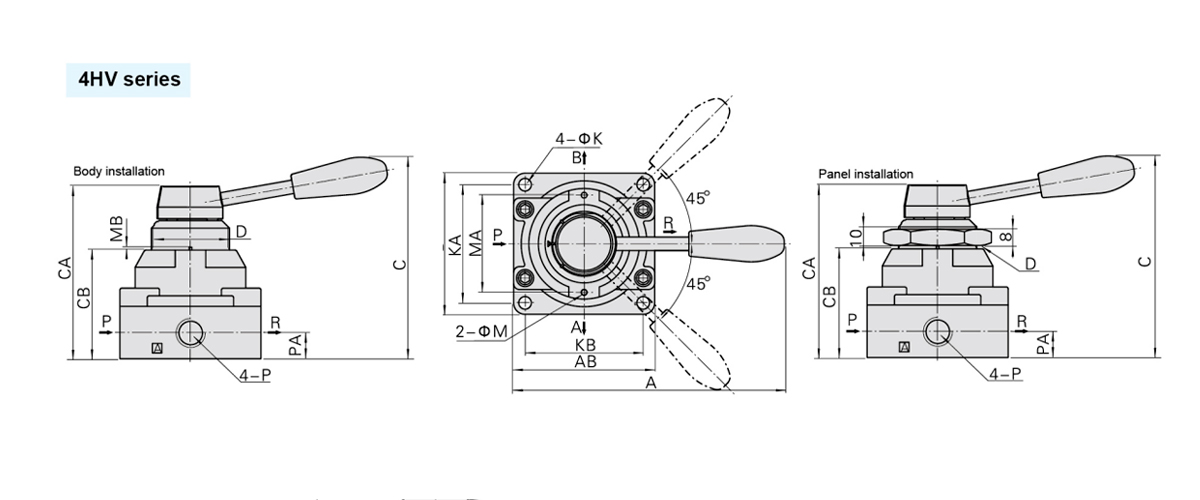

| Modelll /Symbol | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |

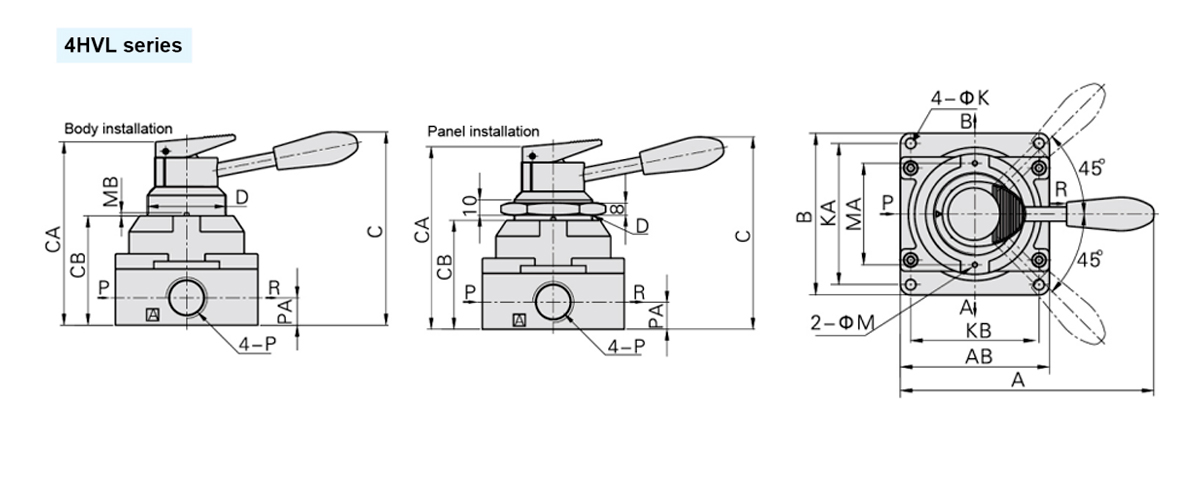

| Modelll/Symbol | A | AB | B | C | CA | CB | D | K | KA | KB | M | MA | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1,5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1,5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1,5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |
