CM2 sorozatú rozsdamentes acél minihenger (kettős működésű) Beszállítók

Otthon / Termékek / Léghenger / Mini henger / CM2 sorozatú rozsdamentes acél minihenger (kettős működésű)

CM2 sorozatú rozsdamentes acél minihenger (kettős működésű) CM2 sorozatú rozsdamentes acél minihenger (kettős működésű)
  • CM2 sorozatú rozsdamentes acél minihenger (kettős működésű)
  • CM2 sorozatú rozsdamentes acél minihenger (kettős működésű)
Mini henger

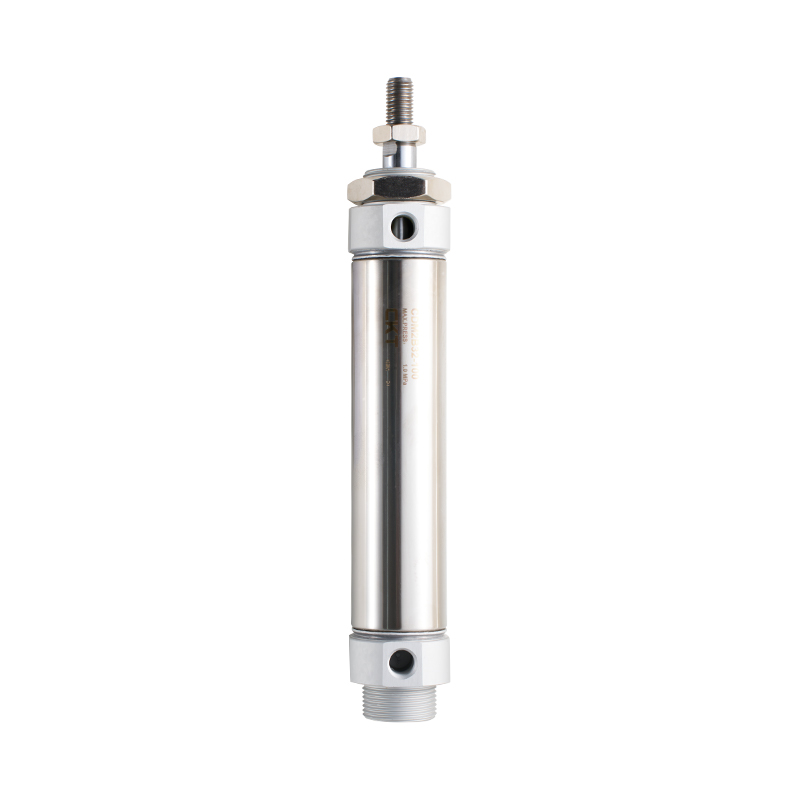

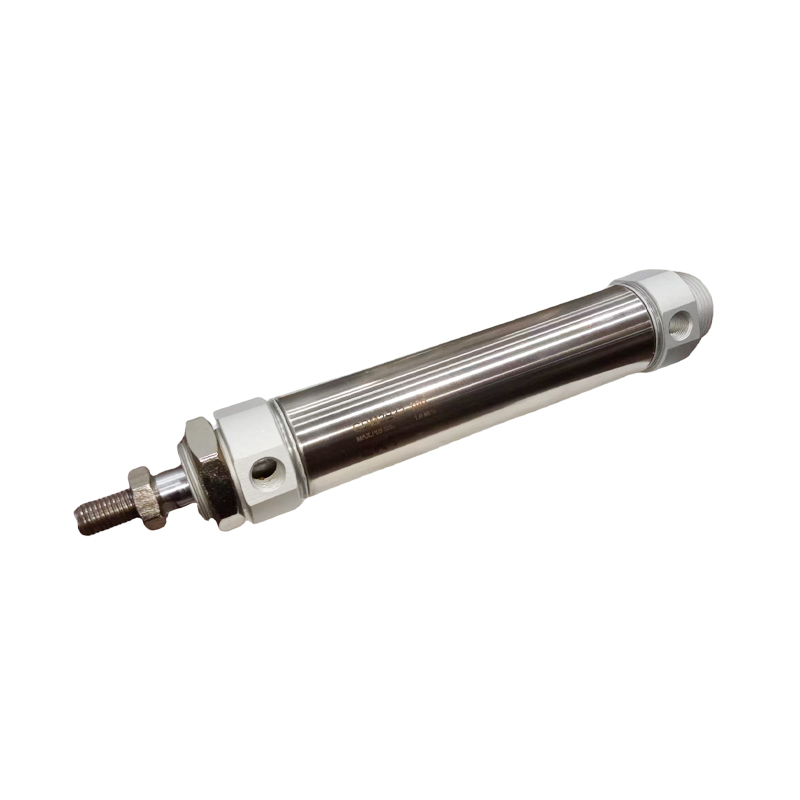

CM2 sorozatú rozsdamentes acél minihenger (kettős működésű)

A CM2 sorozatú rozsdamentes acél minihenger (kettős működésű) egy kompakt, rozsdamentes acél működtető, amelyet szűkös helykörülményekre terveztek. Kettős működésű hajtóerővel rendelkezik, figyelembe véve a korrózióállóságot és a szerkezeti szilárdságot, és alkalmas olyan automatizálási forgatókönyvekre, amelyeknél magas a környezeti ellenállás és megbízhatóság követelménye.

Alapvető jellemzők:
·Kettős puffer adaptálhatósága: A légpuffer és a gumibetétes ütköző kettős konfigurációban kapható, hogy megfeleljen a különböző terhelési feltételek végfékezési követelményeinek.
· Könnyű korrózióálló szerkezet: Az alumínium elülső és hátsó burkolatok csökkentik a teljes tömeget, a rozsdamentes acél henger pedig alapvető rozsda- és korróziógátló védőréteget biztosít.
·Alapvető korróziós környezeti tolerancia: Stabil működés fenntartása gyenge sav-/lúgködöt, páratartalmú vagy enyhe vegyi közeggel rendelkező környezetben.
· Moduláris beépítési interfész: Támogatja a szabványos beépítési tartozékok széles skáláját (pl. csonkok, lábak, karimák stb.), amelyek rugalmasan kombinálhatók a berendezés helyének elrendezése szerint.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CM2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)
KÖVETKEZŐ:CJ2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)
  • Henger átmérő (mm) 20 25 32 40
    Felhasznált folyadék Levegő (olaj nélkül*)
    Üzemmód Kettős hatású
    Maximális üzemi nyomás 1,0 MPa
    Minimális üzemi nyomás 0,05 MPa
    Környezeti és folyadék hőmérséklet Nem mágneses kapcsoló: -10°C és 70°C között, mágneses kapcsoló: -10°C és 60°C között
    Dugattyú sebesség 50-750 mm/s
    Pufferelés Gumi párnázás/légpárna
    Lökethossz tűrés (mm) 1.40
    * Kenés Nem kötelező
    Csatlakozási átmérő (Rc) 1/8 1/8 1/8 1/4
    *Ha olajozásra van szükség, használjon turbinaolajat No. 1 ISOVG32.

  • Utazási/mágneses kapcsoló modell táblázat
    Henger átmérője
    (mm)     		Szabványos löket
    (mm) 1. megjegyzés     		Mágneses kapcsoló Modell 2. megjegyzés) Beépítési rész Modell  3. megjegyzés Gyűrűs öv Modell
    20 25,50,75,100,
    125 150 200,
    250 300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Megjegyzés 1) Rendelkezésre állnak nem szabványos utazási lehetőségek.
    Megjegyzés 2) A mágneses kapcsolók műszaki adatait és jellemzőit lásd a mágneses kapcsoló sorozatban.
    Vezetékhossz jelölések: Nincs jelölés - 0,5 m, L - 3 m, Z - 5 m. Példa: M9N, M9NL.
    Megjegyzés 3) Rögzítő alkatrészek és gyűrűs szíj A modelleket használathoz együtt kell megrendelni.

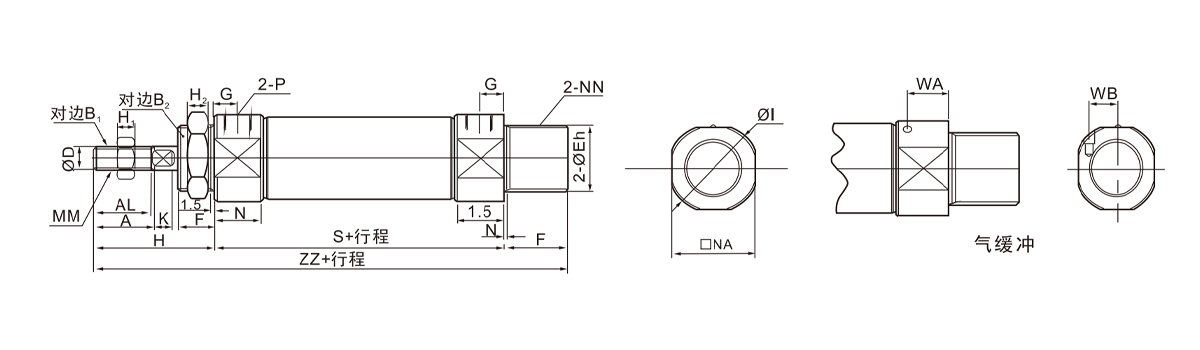

  • Henger átmérője Utazási útvonal A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

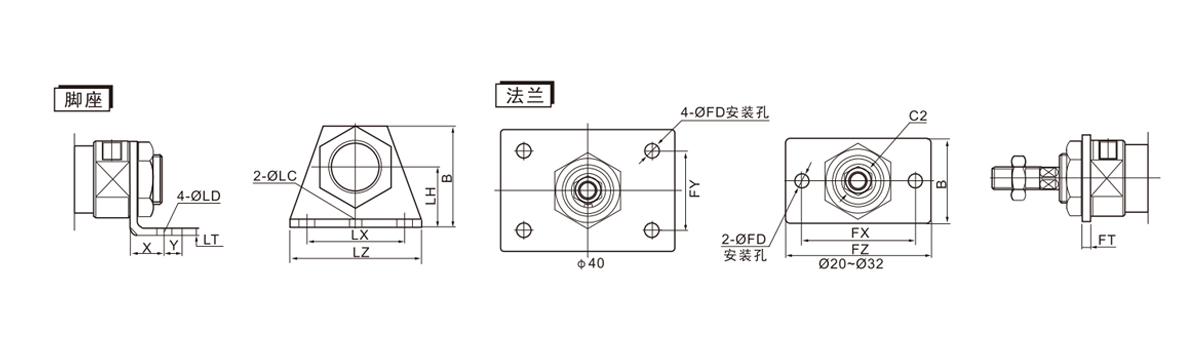

    Alkalmazható hengerátmérő
    (mm)     		Lábtartó Karima
    Cikkszám X Y ØLD ØLC LX LZ LH LT B Cikkszám FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

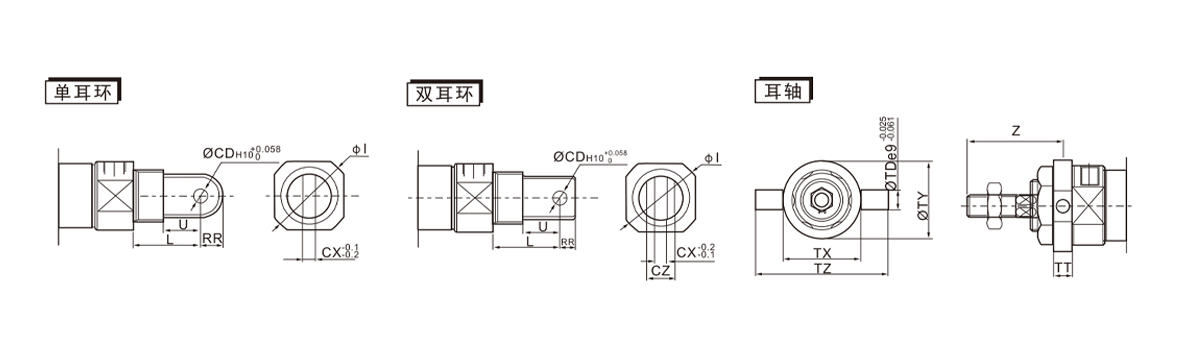

    Alkalmazható hengerátmérő
    (mm)     		Egyetlen fülbevaló Dupla fülbevaló Tengelyfül típus
    Cikkszám L U RR Øl ØCD CX Cikkszám L U RR ØCD CX CZ Øl Cikkszám TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

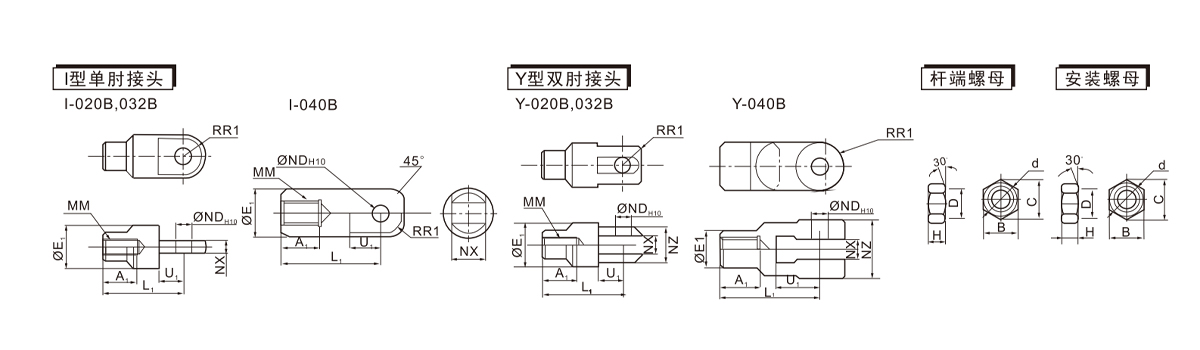

    Alkalmazható hengerátmérő
    (mm)     		I. típusú egyetlen könyökízület Y-típusú kettős könyökcsukló Rúdvég anya Szerelje be az anyát.
    Cikkszám A1 E1 L1 MM ØND H10 NX R1 U Cikkszám A1 E1 L1 MM ØND NX NZ R1 U1 Cikkszám B C d H Cikkszám B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Alkalmazható hengerátmérő
    (mm)     		Utazási útvonal A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

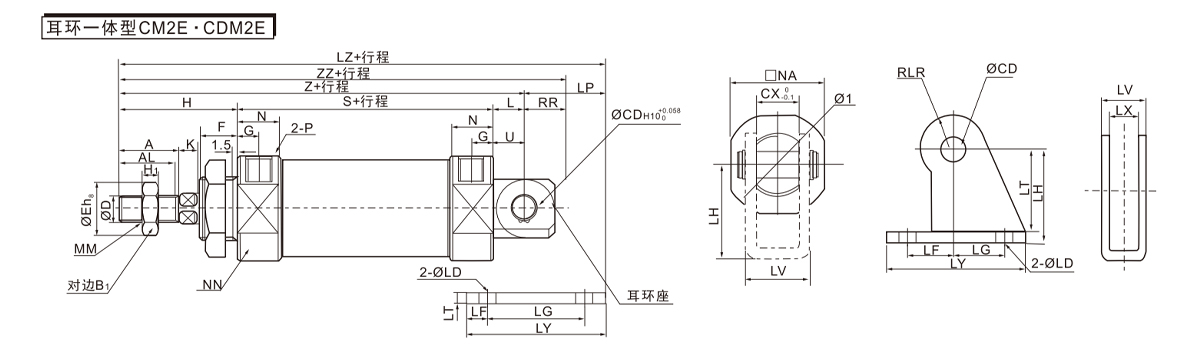

    Fülbevaló tartó
    Alkalmazható hengerátmérő
    (mm)     		Cikkszám LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
