CM2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)
  • CM2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)
Mini henger

CM2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)

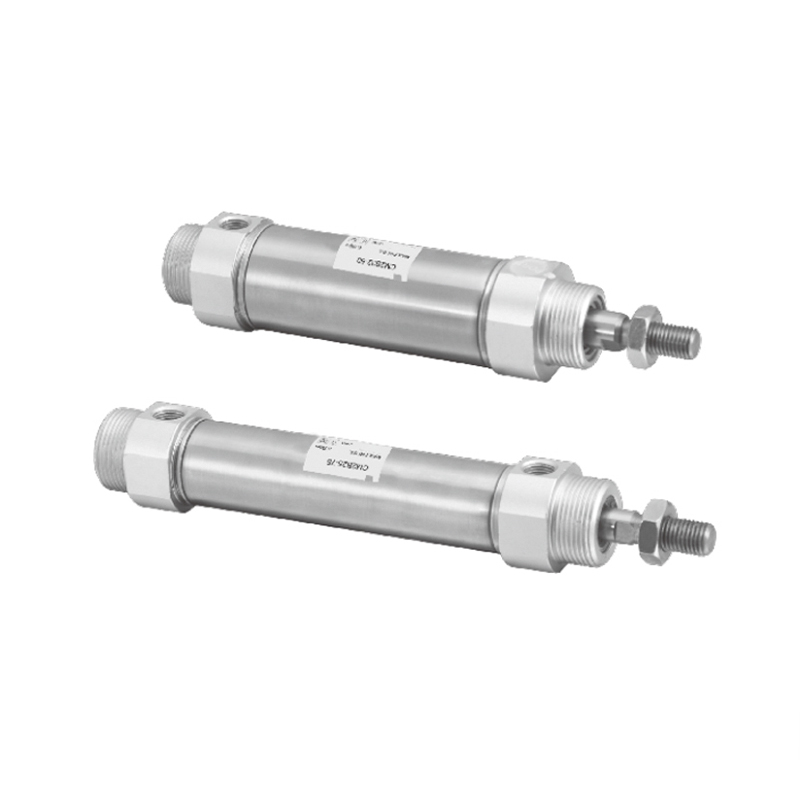

A CM2 sorozatú rozsdamentes acél minihenger (egyszeres működésű) egy rozsdamentes acél minihenger, kifinomult kialakítással. Az egyszeres működésű hajtás elvét alkalmazza, és különösen alkalmas szűkös és tiszta korrózióálló környezetekben. Magja a hajtóközeg ki-be kapcsolására és a beépített rugóra támaszkodik az irányított mozgás és a dugattyúrúd automatikus visszaállítása érdekében.

·A dugattyúrúd hajtás közben kinyúlik, a rugó pedig visszaáll a nyomás megszüntetésekor: Amikor a hajtóközeg a hengerre hat, legyőzi a beépített rugóerőt, és a dugattyúrudat kifelé tolja, hogy munkát végezzen; a meghajtó közeg eltávolítása vagy megszakítása után az összenyomott rugó azonnal felszabadítja a tárolt energiát, és arra kényszeríti a dugattyúrudat, hogy stabilan és megbízhatóan visszahúzódjon a kiindulási helyzetbe.
·A dugattyúrúd menet közben összehúzódik, a rugó pedig kinyúlik, ha a nyomás megszűnik: Amikor a hajtóközeg a hengerre hat, összenyomja a beépített rugót és egyúttal befelé húzza a dugattyúrudat; a hajtóközeg eltávolítása vagy megszakítása után a rugó visszaállító ereje dominál, aktívan kifelé nyomja a dugattyúrudat, és visszatér az eredeti kiterjesztett állapotba.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:MA sorozatú rozsdamentes acél mini hengerek
KÖVETKEZŐ:CM2 sorozatú rozsdamentes acél minihenger (kettős működésű)
  • Henger átmérő (mm) 20 25 32 40
    Felhasznált folyadék Levegő
    Üzemmód Egyszereplős
    Maximális üzemi nyomás 1,0 MPa
    Minimális üzemi nyomás 0,18 MPa (rugós összenyomás), 0,23 MPa (rugós hosszabbítás)
    Környezeti és folyadék hőmérséklet Nem mágneses kapcsoló: -10°C és 70°C között, mágneses kapcsoló: -10°C és 60°C között
    Dugattyú sebesség 50-750 mm/s
    Pufferelés Gumi párnázás
    Lökettűrés (mm) 1.4
    0
    * Kenés Nem kötelező
    Csatlakozási átmérő Rc 1/8 1/8 1/8 1/4
    *Ha olajozásra van szükség, használja az 1. számú ISOVG32. turbinaolajat

  • Utazás/mágneses kapcsoló modell táblázat
    Henger átmérő (mm) Normál löket (mm) Mágneses kapcsoló modell   1. megjegyzés) Beépítési rész Modell   2. megjegyzés) Gyűrűs öv Modell
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Megjegyzés 1) A mágneses kapcsolók műszaki adatait és jellemzőit lásd a mágneses kapcsoló sorozatban.
    Vezetékhossz jelzés: Nincs jelzés - 0,5 m, L - 3 m, Z - 5 m
    Példa: M9N, M9NL.
    Megjegyzés 2) A rögzítőelemeket és a gyűrűs szalagokat meg kell rendelni és együtt kell használni.

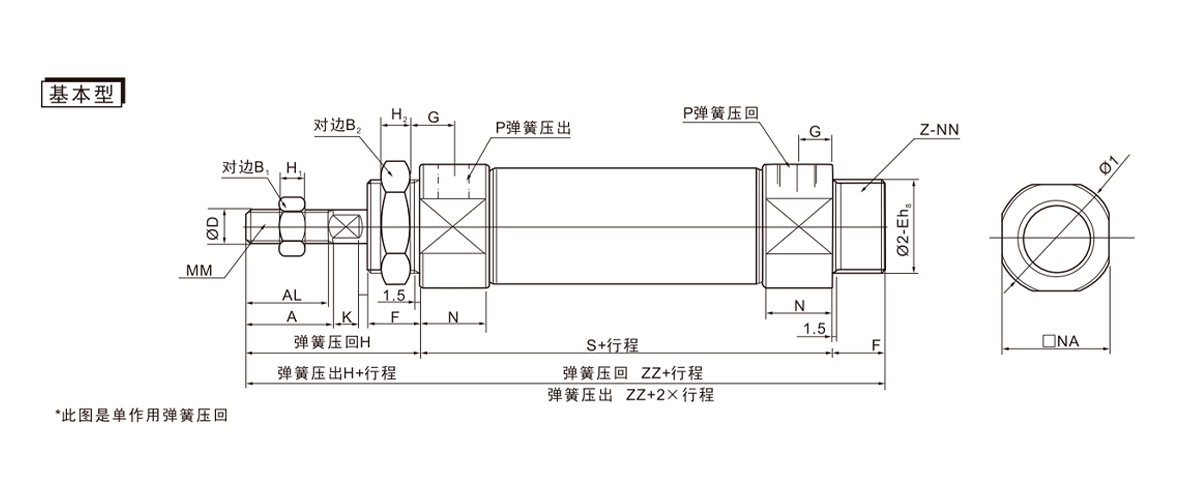

  • Henger átmérő (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Útvonal 1-50 51-100 101-150 151-200 201-250
    Henger átmérője S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

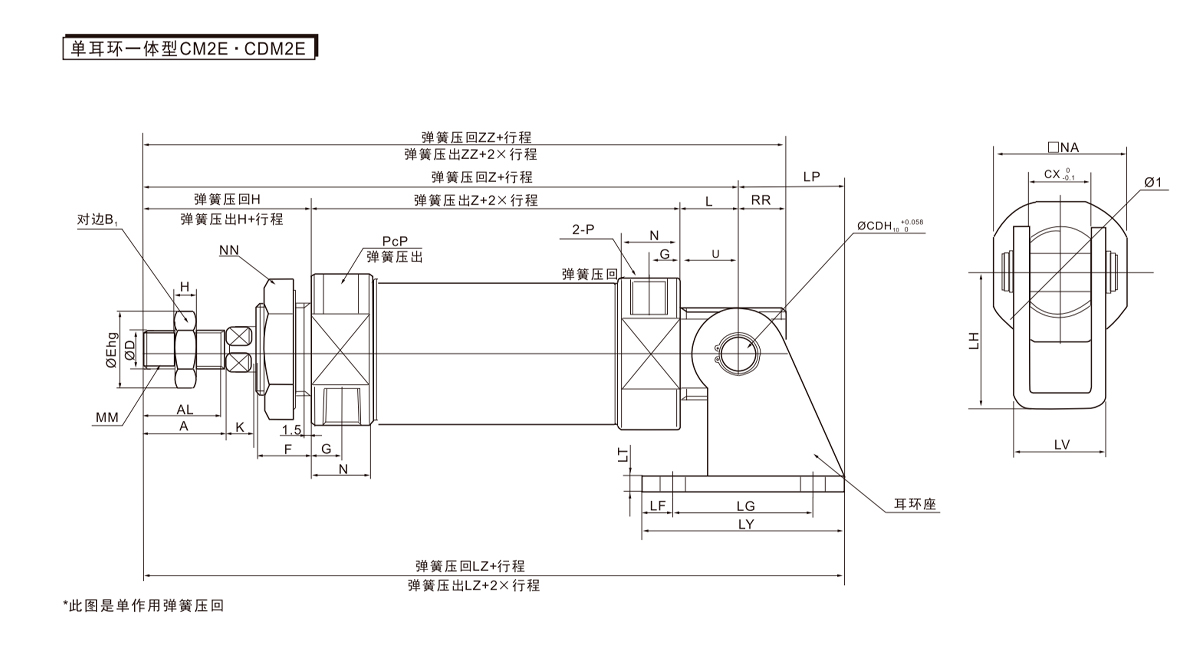

    Henger átmérő (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Útvonal 1-50 51-100 101-150 151-200 201-250
    Henger átmérője S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Cikkszám Henger átmérő (mm) LD LF LG LH LP LT LV LY 1-50 51-100 101-150 151-200 201-250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
