MA sorozatú rozsdamentes acél mini hengerek Beszállítók

Otthon / Termékek / Léghenger / Mini henger / MA sorozatú rozsdamentes acél mini hengerek

MA sorozatú rozsdamentes acél mini hengerek MA sorozatú rozsdamentes acél mini hengerek
  • MA sorozatú rozsdamentes acél mini hengerek
  • MA sorozatú rozsdamentes acél mini hengerek
Mini henger

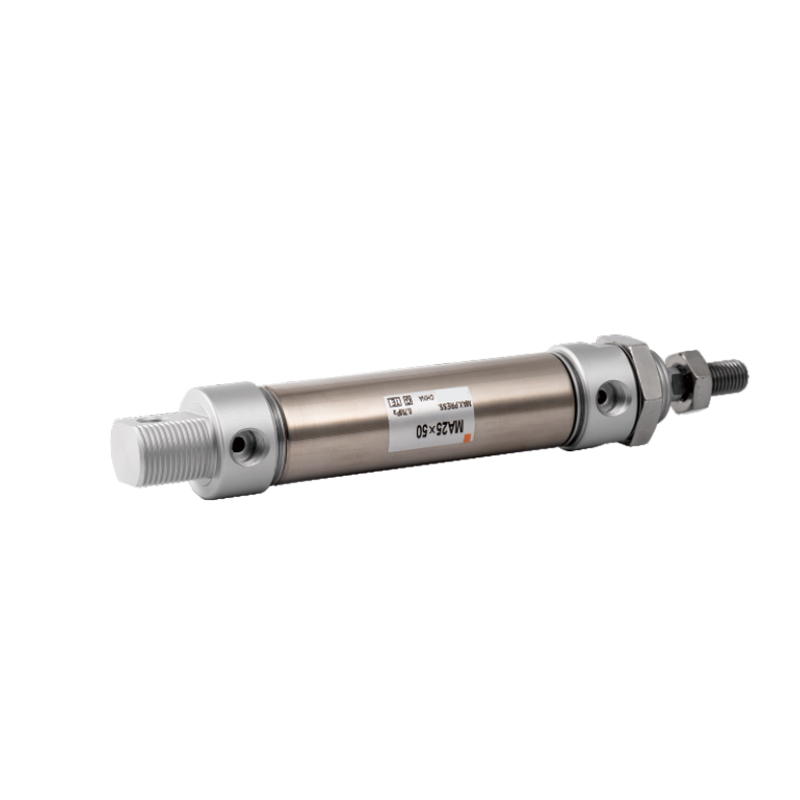

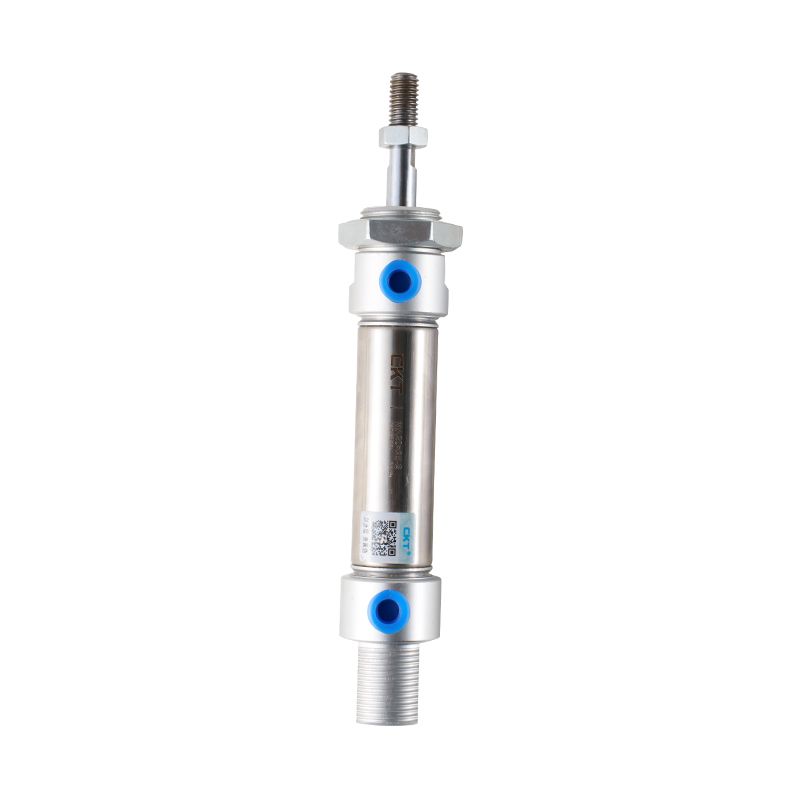

MA sorozatú rozsdamentes acél mini hengerek

1. A dugattyútömítés speciális alakú, kétirányú tömítőszerkezettel rendelkezik, kompakt mérettel és olajtároló funkcióval;
2. Az elülső és a hátsó burkolat rögzített ütközésgátló párnákkal van felszerelve, hogy csökkentse a henger hátrameneti hatását;
3. A különféle hátsó burkolatformák kényelmesebbé teszik a henger beszerelését;
4. Az első és a hátsó burkolat, valamint a rozsdamentes acél hengertest szegecselt gördülő szerkezettel rendelkezik, megbízható csatlakozással;
5. A hengertest nagy pontosságú rozsdamentes acél csövet fogad el, nagy szilárdsággal és korrózióállósággal;
6. Különféle specifikációjú hengerek és hengerbeépítési tartozékok állnak rendelkezésre az ügyfelek számára;
7. Ebben a sorozatban minden henger mágnessel van rögzítve.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:MAL sorozatú alumíniumötvözet mini henger
KÖVETKEZŐ:CM2 sorozatú rozsdamentes acél minihenger (egyszeres működésű)
  • Belső átmérő (mm) 16 20 25 32 40 50 63
    Akció típusa MSAI  MTA Egyszeres hatású típus -
    MAR - Dugattyús típus
    MAI  MADI  MAJ Dugattyús típus -
    MACI  MACDI   MACJ - Kettős hatású párnázási típus
    munkaközeg Levegő
    Üzemi nyomástartomány Dugattyús típus 0,1–1,0 MPa (15–145 Psi)
    Egyszeres hatású típus 0,2–1,0 MPa (28–145 Psi)
    Garantált nyomásállóság 1,5 MPa (215 Psi)
    Üzemi hőmérséklet tartomány °C -20-70
    Működési sebesség tartomány Egyszeres hatású típus:50~800mm/s
    Ismétlődő típus: 30-800 mm/s
    Utazási tolerancia tartomány 0-150*10       >150 14
    Puffer típusa C-MAC, C-MACD, C-MACJ sorozat: Állítható pufferelés;
    Egyéb sorozatok: Ütközésgátló betétek
    *Átvételi átmérő M5×0,8 PT1/8 PT1/4
    *NPT és G menettípusok állnak rendelkezésre a csatlakozáshoz.

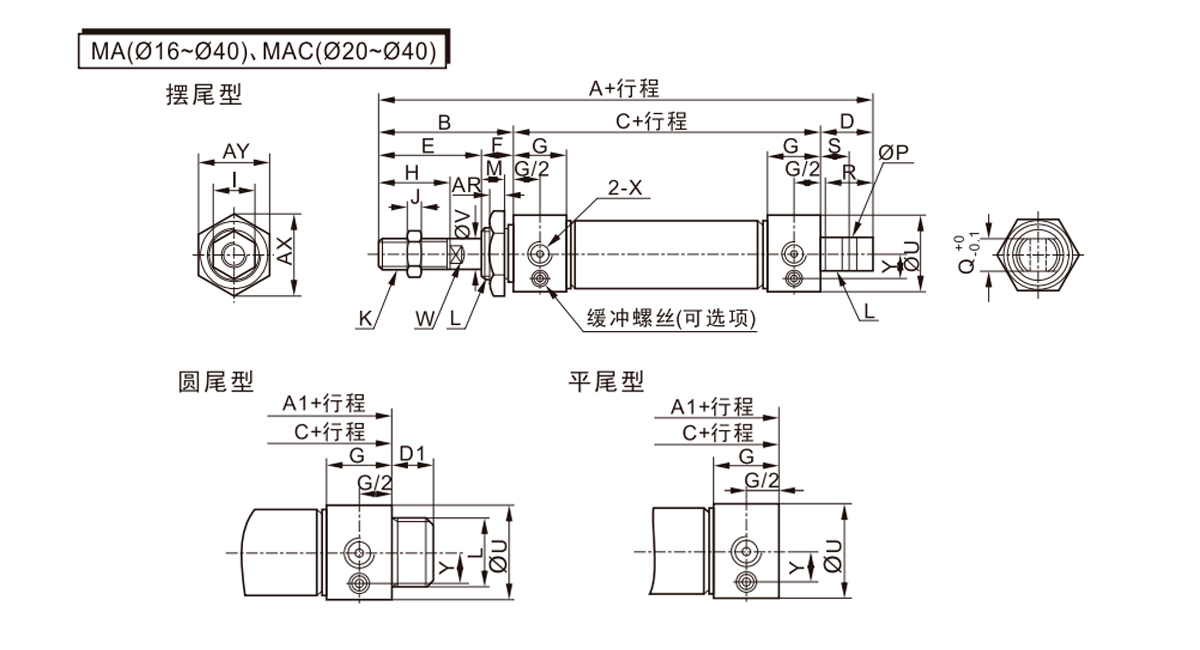

  • Belső átmérő/szimbólum A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Henger átmérő/szimbólum U V
    50 53 16
    63 67 16

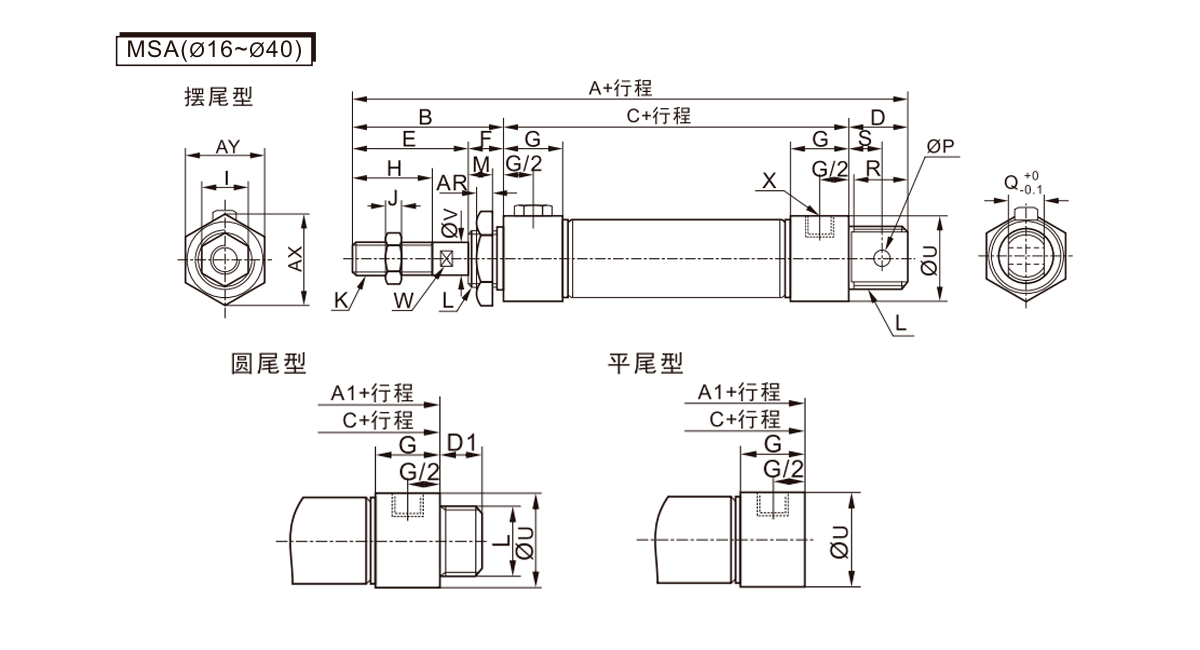

    Szimbólum A A1 B C D D1 E F G H I
    Belső átmérő/löket ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Belső átmérő/szimbólum J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

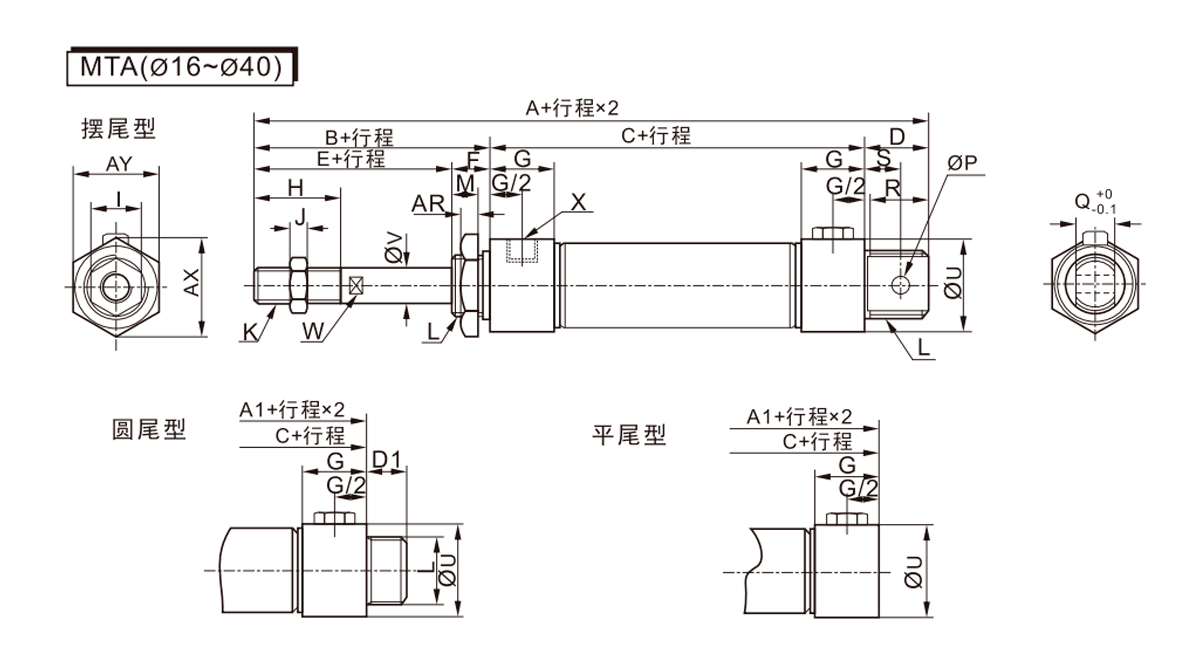

    Szimbólum A A1 B C D D1 E F
    Belső átmérő/löket ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Belső átmérő/szimbólum G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2,0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

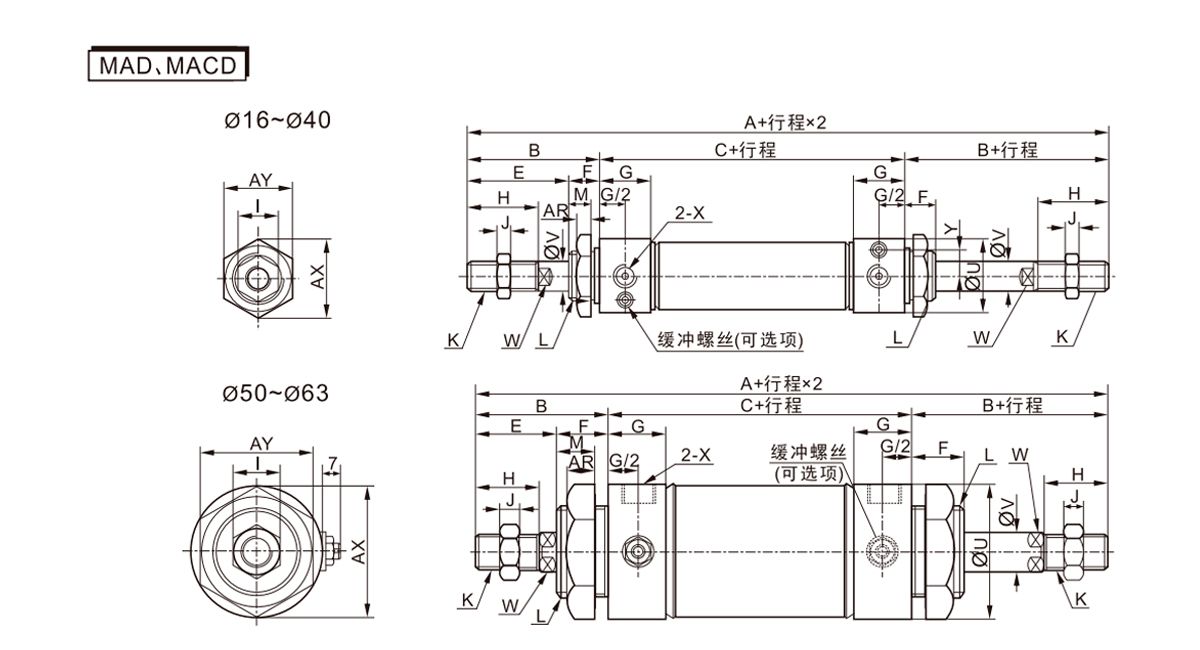

    Belső átmérő/szimbólum A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2,0 15 67 16 14 PT1/4 11 53 46 -

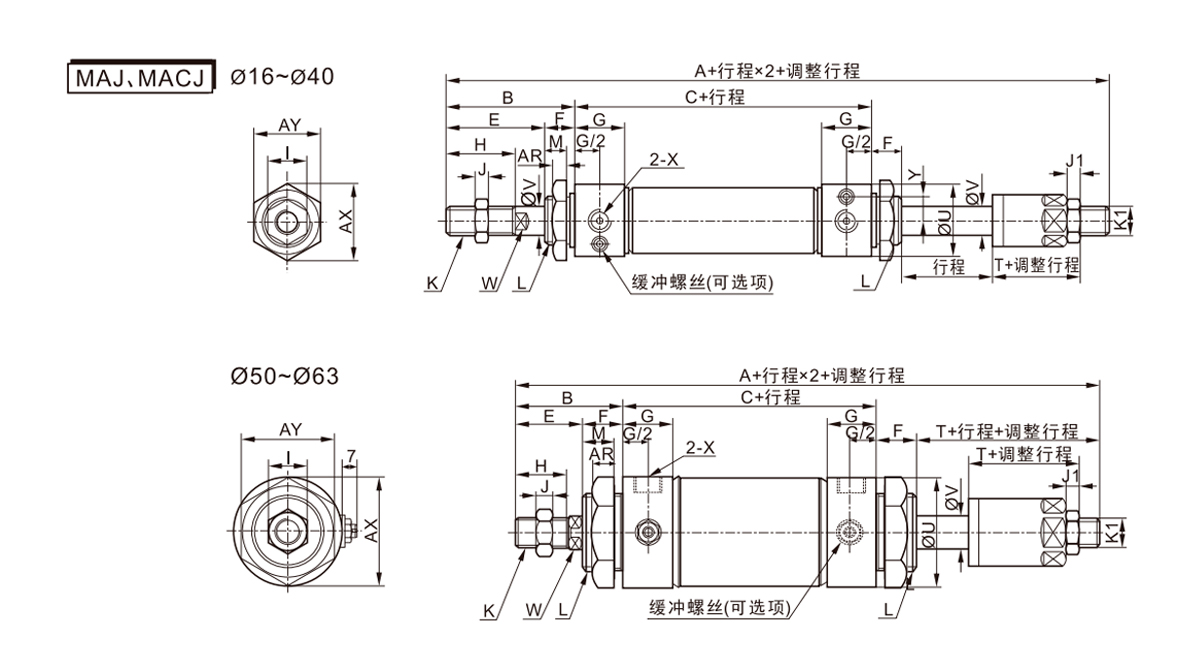

    Belső átmérő/szimbólum A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2,0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2,0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2,0 15 67 16 14 PT1/4 11 53 46 - 28

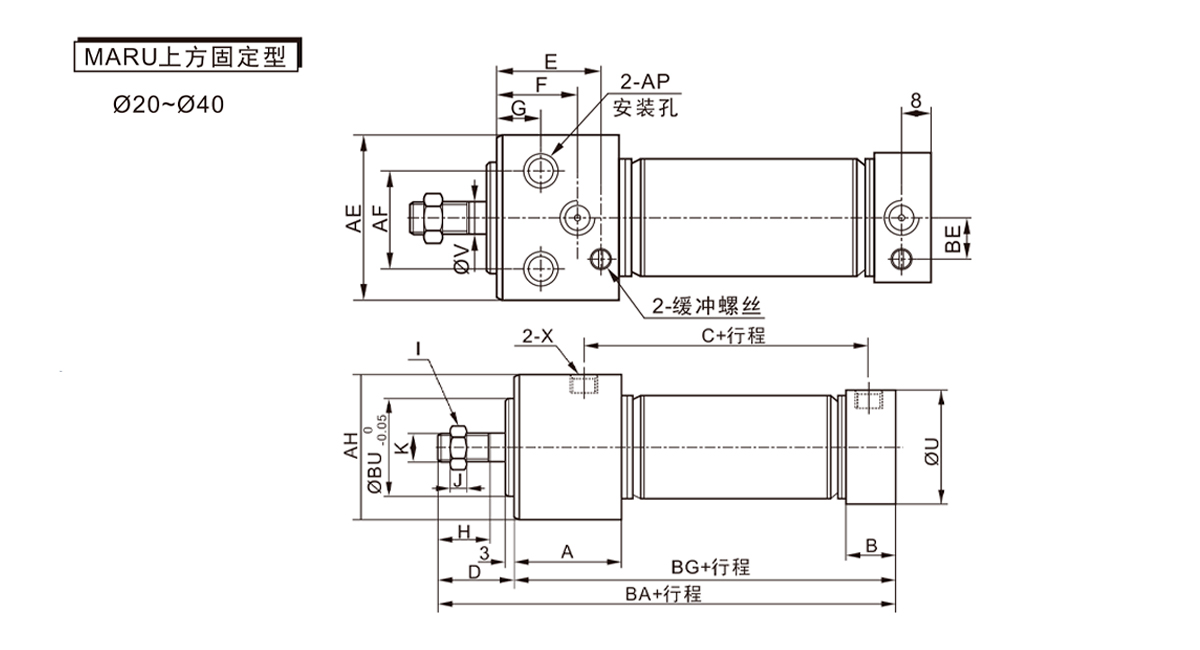

    Belső átmérő/szimbólum A B C D E F G H I J K U V X AE AF AP AH BA BE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Mélység 6.5
    Átmenő furat: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Mélység 7.5
    Átmenő furat: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Mélység 10
    Átmenő furat: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Mélység 12.5
    Átmenő furat: Ø11     		52.3 132.6 15 97.6 32

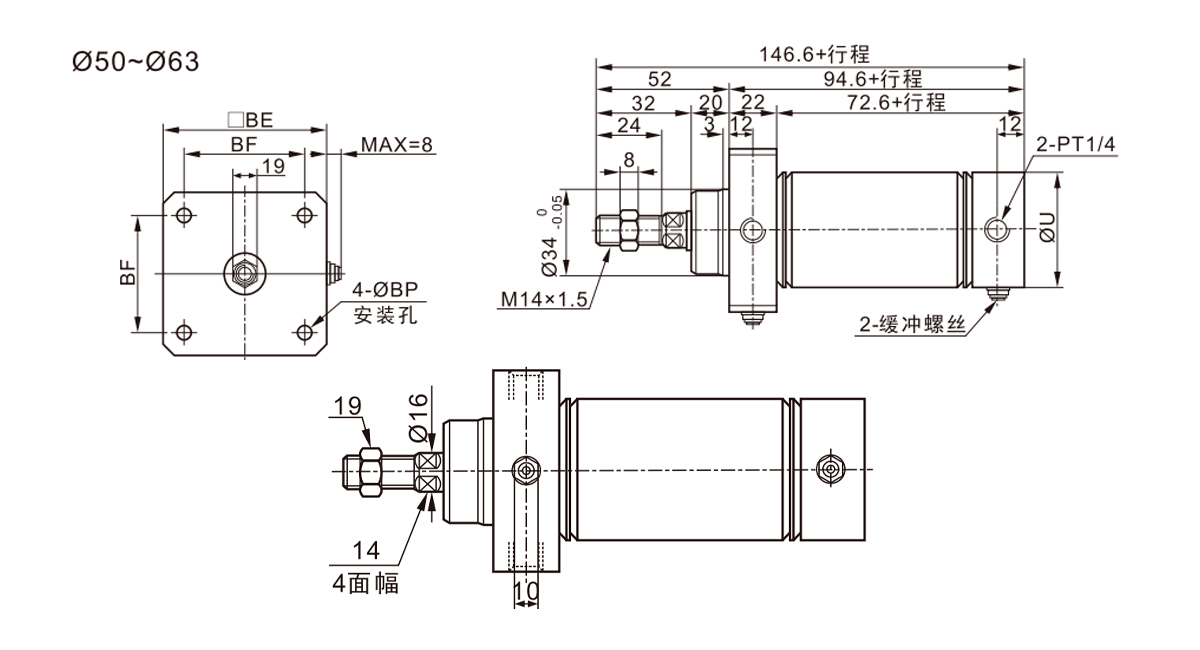

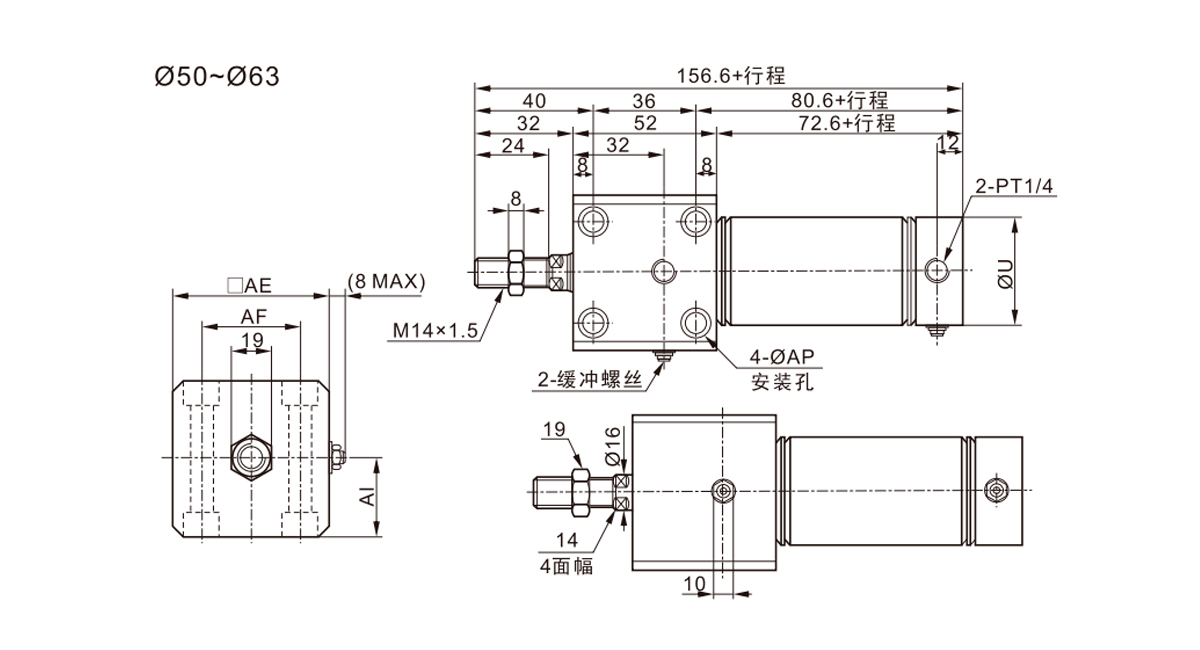

    Belső átmérő/szimbólum U AE AF Al AP
    50 53 62 44 31 Kétoldali: 011,0 dp 6,5
    Átmenő furat: 06.6
    63 67 74 48 37 Kétoldalas: Ø14,0 dp 8,5
    Átmenő furat: Ø9,0

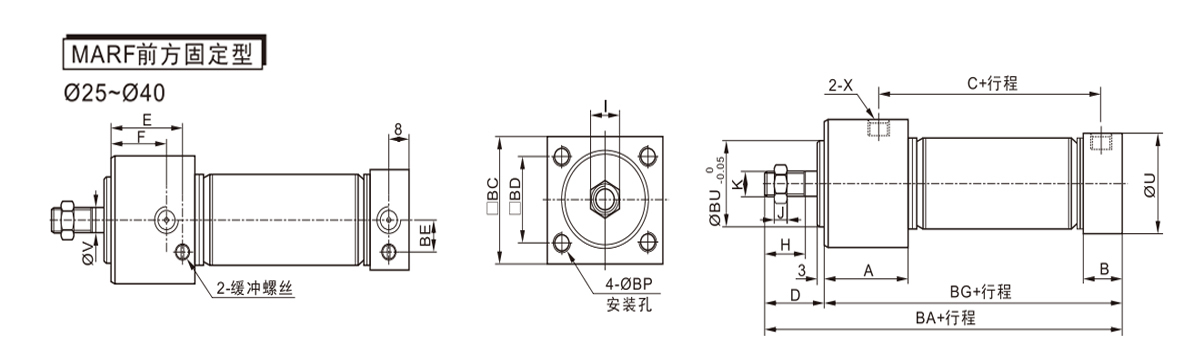

    Belső átmérő/szimbólum A B C D E F H 1 J K U V X BA Kr.e BD BE BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Mély9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 Mély11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 Mély11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Belső átmérő/szimbólum U BE BF BP
    50 53 62 48 6.6
    63 67 74 58 9

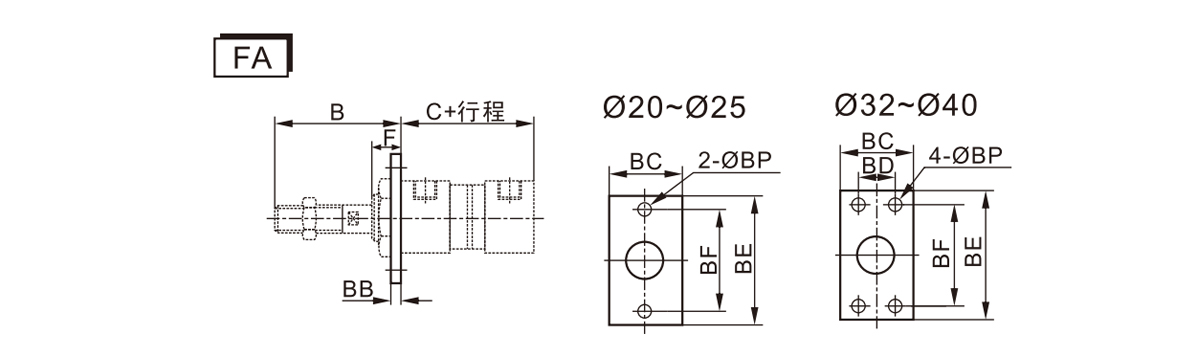

    Szimbólum B C (MA sorozat) C (MSA sorozat) BB Kr.e BD BE BF BP F
    Furat/löket 0~50 51-100 101-150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

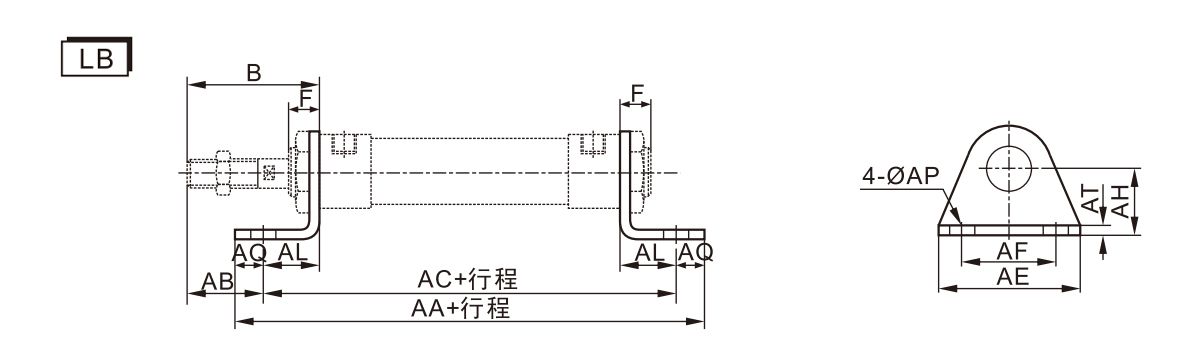

    Szimbólum B F AA (MA sorozat) AA (MSA sorozat) AB AC (MA sorozat) AC (MSA sorozat) AE AF AL AQ AP AT AH
    Furat/löket 0~50 51-100 101-150 0~50 51-100 101-150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

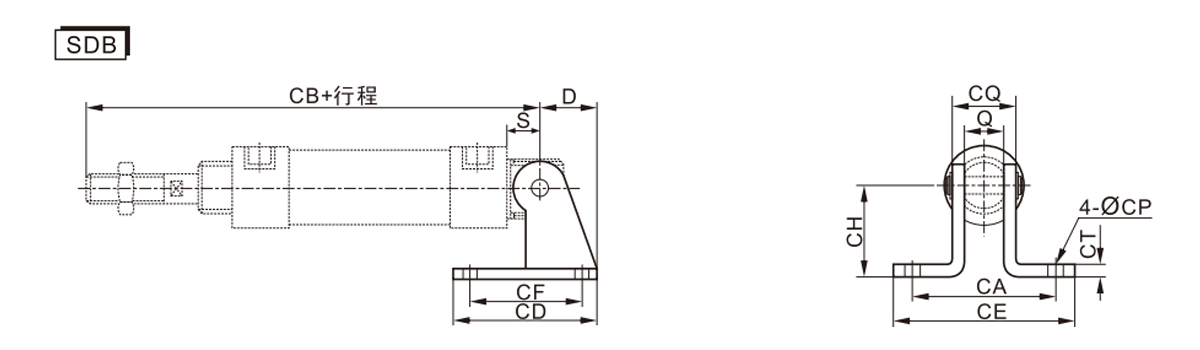

    Szimbólum D S Q CA CB (MA sorozat) CB (MSA sorozat) CD CE CF CH CT CP CQ
    Furat/löket 0~50 51-100 101-150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
