MAL sorozatú alumíniumötvözet mini henger Beszállítók

Otthon / Termékek / Léghenger / Mini henger / MAL sorozatú alumíniumötvözet mini henger

MAL sorozatú alumíniumötvözet mini henger MAL sorozatú alumíniumötvözet mini henger MAL sorozatú alumíniumötvözet mini henger
  • MAL sorozatú alumíniumötvözet mini henger
  • MAL sorozatú alumíniumötvözet mini henger
  • MAL sorozatú alumíniumötvözet mini henger
Mini henger

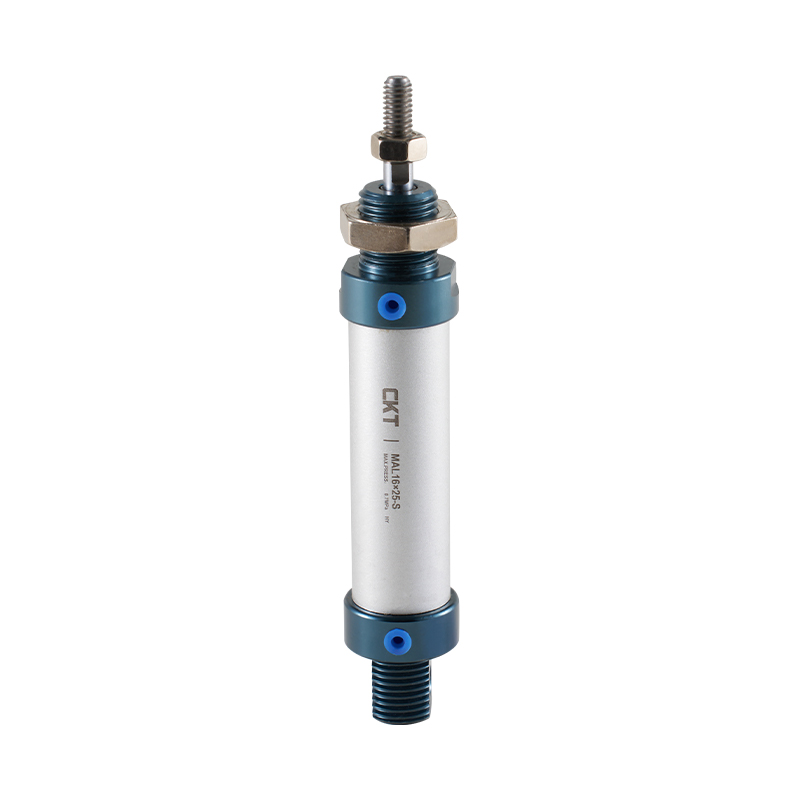

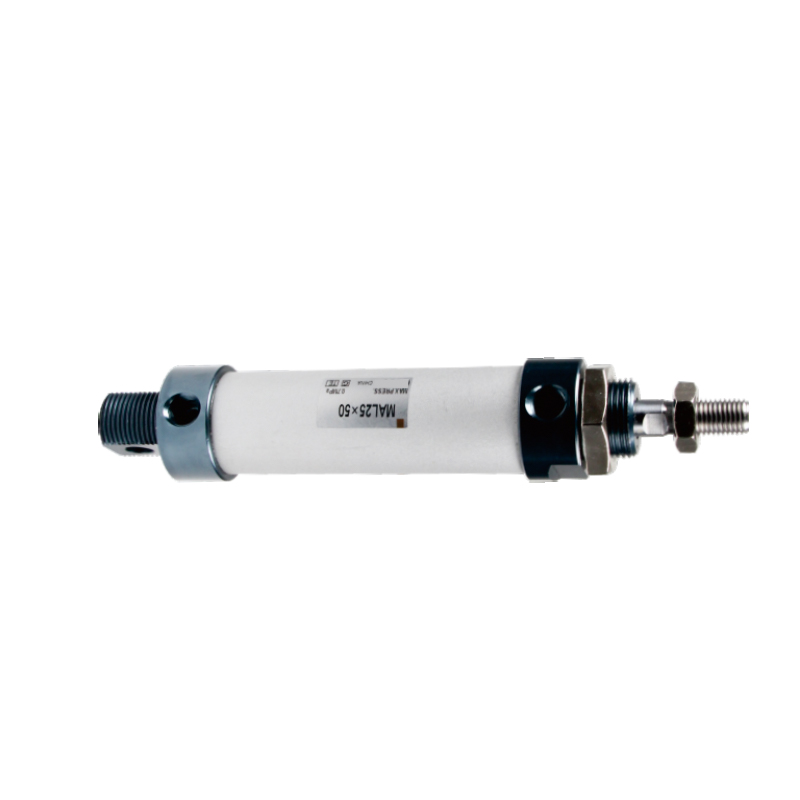

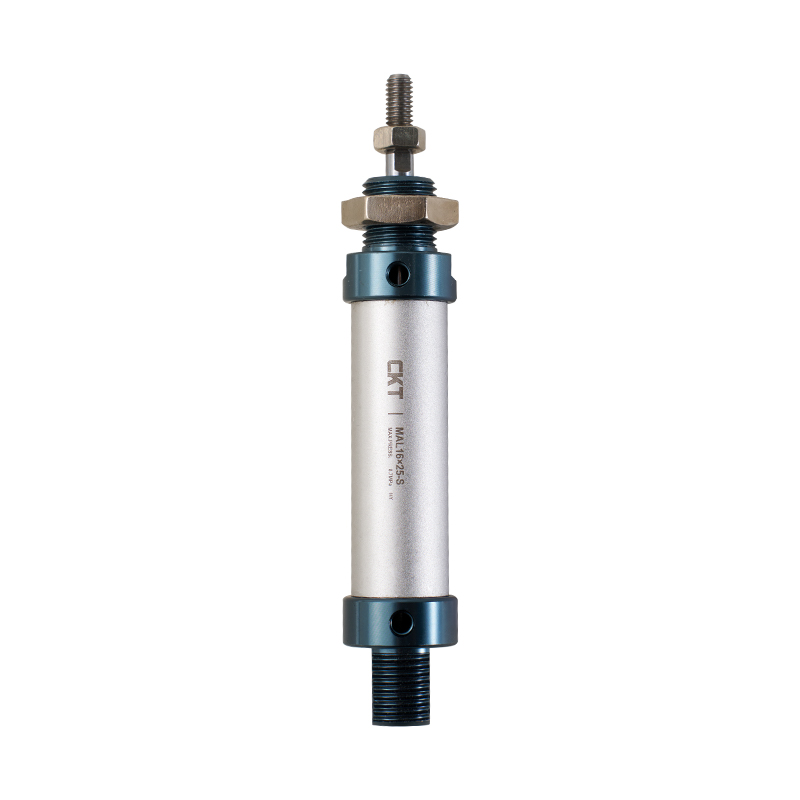

MAL sorozatú alumíniumötvözet mini henger

1. Alkalmazza a vállalat szabványait, és használjon alumínium kerek csöves hengertestet;
2. Az első és a hátsó burkolat menetekkel csatlakozik a hengercsőhöz;
3. A dugattyútömítés speciális alakú, kétirányú tömítőszerkezettel rendelkezik, kompakt mérettel és olajtároló funkcióval;
4. Az elülső burkolat önkenő csapágyvezetőt alkalmaz, jó kenéssel és vezetési teljesítménnyel;
5. Különféle hátsó burkolat formák teszik kényelmesebbé a henger beszerelését;
6. Különféle specifikációjú hengerek és hengerbeépítési tartozékok állnak a vásárlók rendelkezésére.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:MI sorozatú rozsdamentes acél minihenger
KÖVETKEZŐ:MA sorozatú rozsdamentes acél mini hengerek
  • Belső átmérő (mm) 20 25 32 40
    Akció típusa MSAL és MTAL sorozat Egyszeres hatású típus
    Más sorozatok Dugattyús típus
    Munkaközeg Levegő
    Nyomástartomány Dugattyús típus 0,1–1,0 MPa (14–145 Psi)
    Egyszeres hatású típus 0,2–1,0 MPa (28–145 Psi)
    Garantált nyomásállóság 1,5 MPa (215 Psi)
    Üzemi hőmérséklet tartomány °C -20-70
    Működési sebesség tartomány Egyszeres hatású típus：50~800mm/s
    Reaktív típus: 30-800 mm/s
    Utazási tolerancia tartomány 0~150 10 >150*1,4
    Puffer típusa Lökhárító betét
    *Átvételi átmérő PT1/8 PT1/4
    *NPT és G menettípusok állnak rendelkezésre a csatlakozáshoz. Kérjük, válasszon.

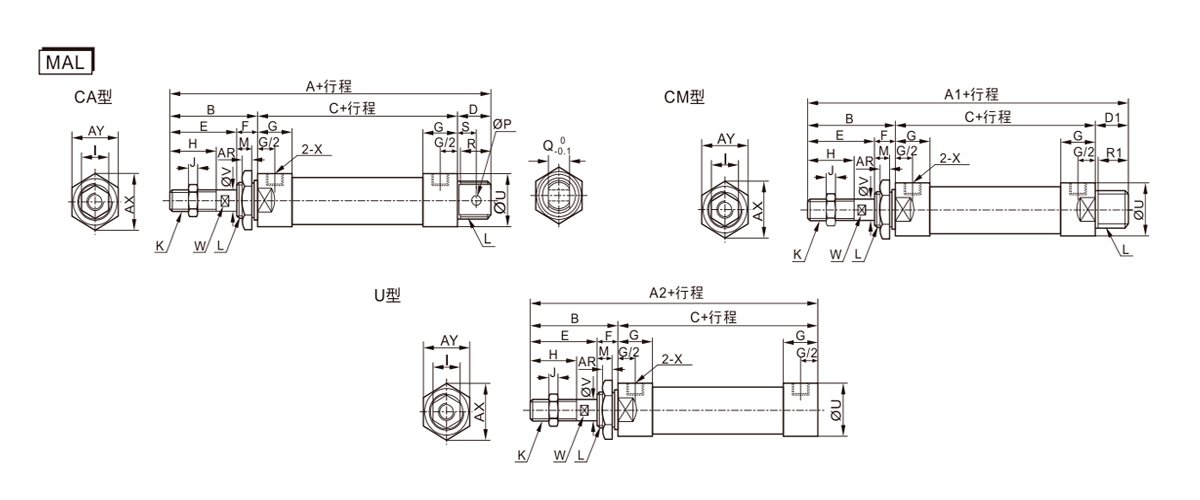

  • Henger átmérő/szimbólum A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR AX AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1,25 M22×1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2,0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

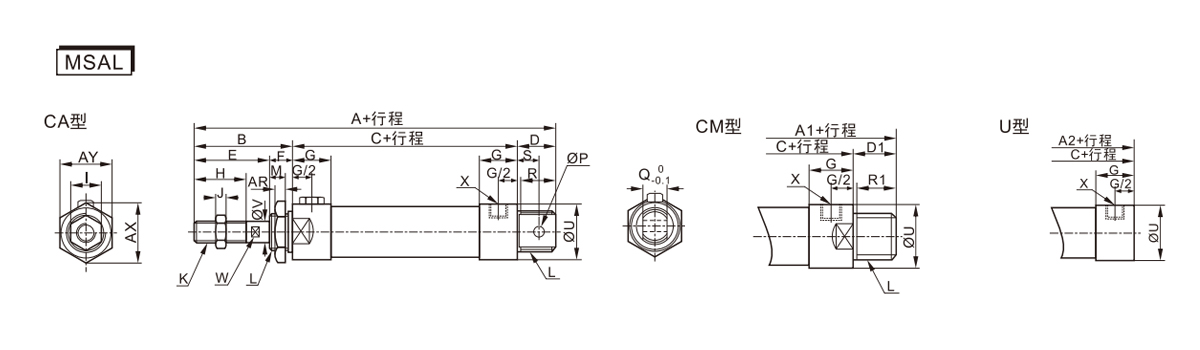

    Szimbólum A A1 A2 B C D D1 E F
    Furat/löket 0~50 51-100 ≥101 0~50 51-100 ≥101 0~50 51-100 ≥101 0~50 51-100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Henger átmérő/szimbólum G H 1 J K L M P Q R R1 S U V W X AR AX AY
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2,0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2,0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

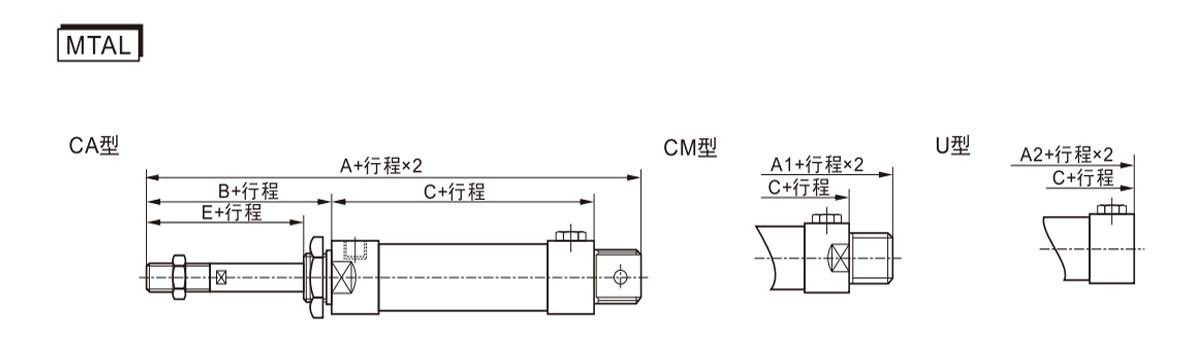

    Henger átmérő/szimbólum A A1 A2 C
    Útvonal 0-25 26-50 51-75 76-100 0-25 26-50 51-75 76-100 0-25 26-50 51-75 76-100 0-25 26-50 51-75 76-100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

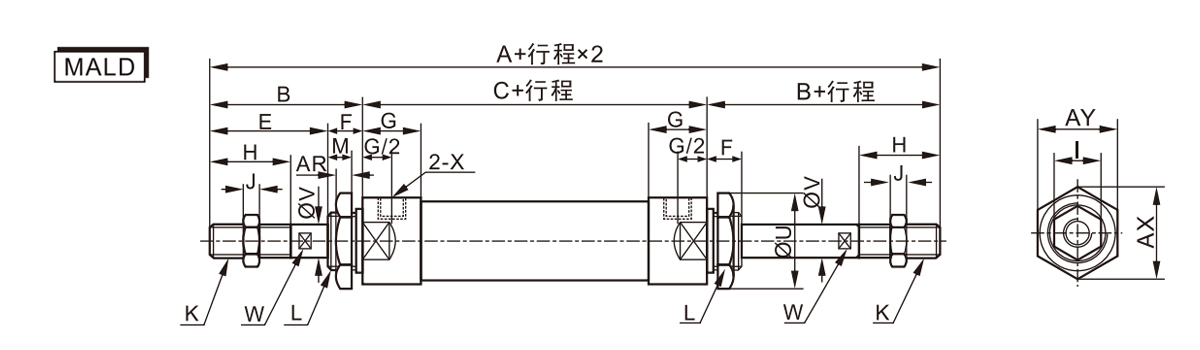

    Henger átmérő/szimbólum A B C E F G H I J K L M U V W X AR AX AY
    20 150 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2,0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2,0 12 49.5 16 14 PT1/4 9 47 41

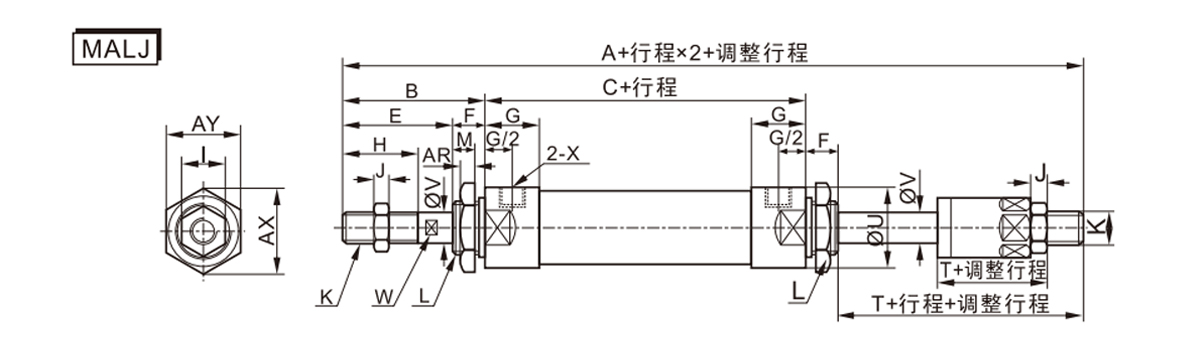

    Henger átmérő/szimbólum A B C E F G H I J K L M T U V W X AR AX AY
    20 147 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2,0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2,0 12 28 49.5 16 14 PT1/4 9 47 41

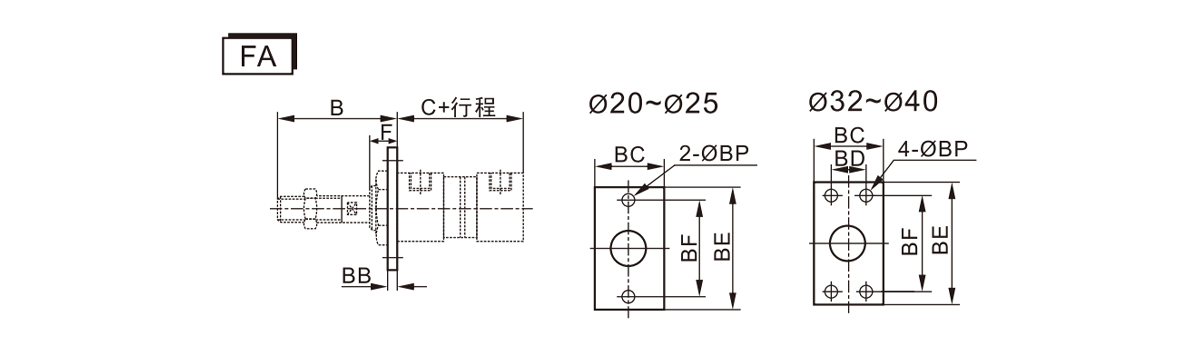

    Szimbólum B C
    (MAL-sorozat)     		C (MSAL-sorozat) BB Kr.e BD BE BF BP F
    Furat/löket 0~50 51-100 101-150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

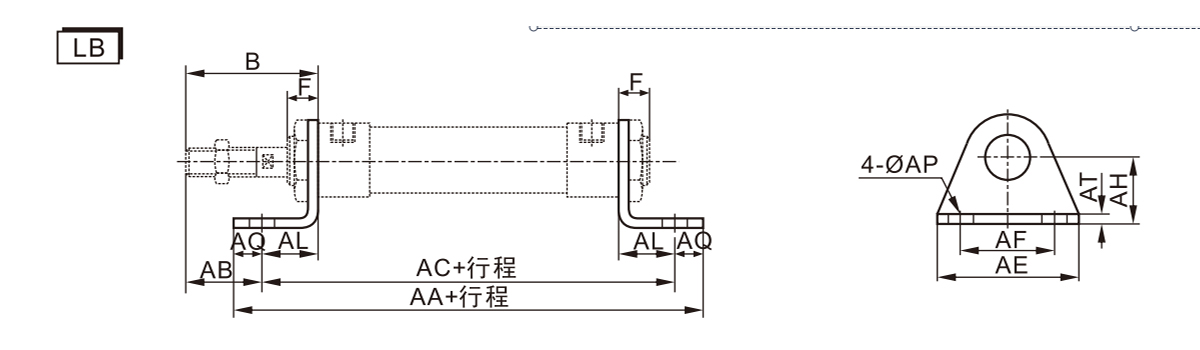

    Szimbólum B F AA
    (MAL-sorozat)     		AA (MSAL sorozat) AB AC
    (MAL-sorozat)     		AC (MSAL sorozat) AE AF AL AQ AP AT AH
    Furat/löket 0~50 51-100 101-150 0~50 51-100 101-150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

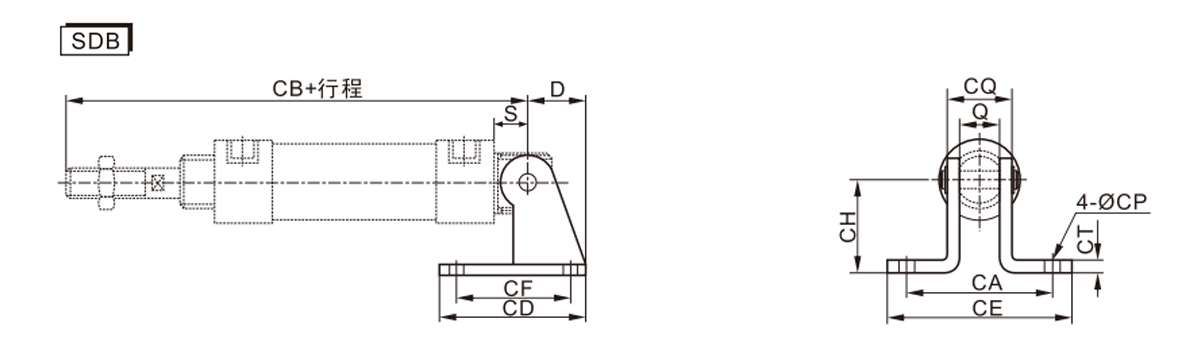

    Szimbólum D S Q CA CB
    (MAL sorozat)     		CB (MSAL sorozat) CD CE CF CH CT CP CQ
    Furat/löket 0~50 51-100 101-150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
