CQ2 sorozatú vékony henger (nagy furat) Beszállítók

Otthon / Termékek / Léghenger / Vékony henger / CQ2 sorozatú vékony henger (nagy furat)

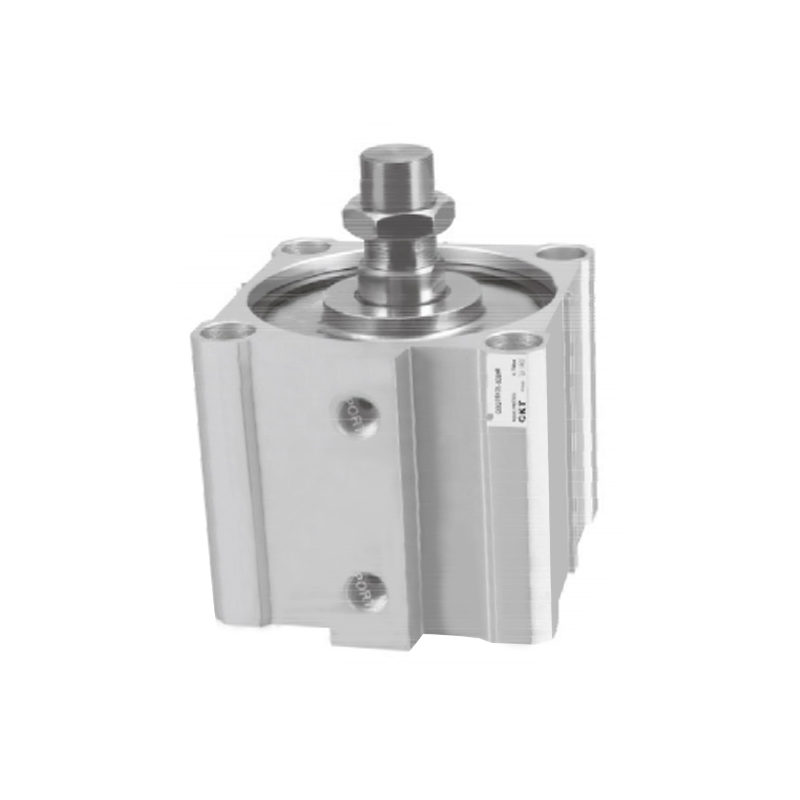

CQ2 sorozatú vékony henger (nagy furat)
  • CQ2 sorozatú vékony henger (nagy furat)
Vékony henger

CQ2 sorozatú vékony henger (nagy furat)

A CQ2 sorozatú vékony henger (nagy furatméret) nagy furatméretéről ismert, és tipikus megoldás a meghajtó alkatrészekhez helyérzékeny helyzetekben az ipari automatizálás területén. Alapvető tervezési koncepciója az axiális beépítési méret minimalizálása, miközben biztosítja a szükséges kimeneti erőt, nagyobb rugalmasságot biztosítva a berendezések elrendezésében.

• Szabvány megfelelőség: Kialakítása és gyártása megfelel a mindenkor érvényes ipari alapspecifikációk követelményeinek.

• Szerkezeti kapcsolat: A hengertest és a végburkolat egyedülálló gyűrűs rögzítési módszert alkalmaz, hogy stabil és megbízható kapcsolatot hozzon létre rendkívül kis tengelyirányú méretekkel.

• A belső fal jellemzői: A hengerhenger belső fala speciális felületerősítő eljárással van kezelve, amely kiváló kopásállóságot biztosít és hosszú távú tartósságot biztosít.

• Helyelőny: Kiemelkedő tulajdonsága a jelentősen optimalizált axiális hossz, amely hatékonyan csökkenti a berendezés beépítési helyigényét.

• Érzékelési integráció: A hengerhenger külső kerülete szabványos hornyos szerkezettel van kialakítva, hogy megkönnyítse a lökethelyzet-érzékelő gyors telepítését és elhelyezését.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CQM sorozatú vékony henger (vezetőrúd típus)
KÖVETKEZŐ:CQ2 sorozatú vékony henger (hosszú löket)
  • Furat mérete (mm) 125 140 160 180 200
    Folyadék Levegő
    Akció Kettős hatású
    Proof Pressure 1,5 MPa (15,3 kgf/cm²)
    Max. Üzemi nyomás 1,0 MPa (10,2 kgf/cm²)
    Min. Üzemi nyomás 0,05 MPa (0,51 kgf/cm²)
    Környezeti és folyadék hőmérséklet -10-60 ℃
    Rúdvég menet Belső menet (normál), külső menet (opció)
    Párna Szabványos gumi lökhárító
    Dugattyú sebesség 50-500mm/s 20-400mm/s
    Lökethossz-tűrés 1.40
    * Kenés Nem kötelező
    Szerelés Átmenő kapa és mindkét vége csapolt
    Cső átmérője Rc(PT)3/8 Rc(PT)1/2
    *Kérjük, használja az ISOVG32-t, ha kenést szeretne használni.

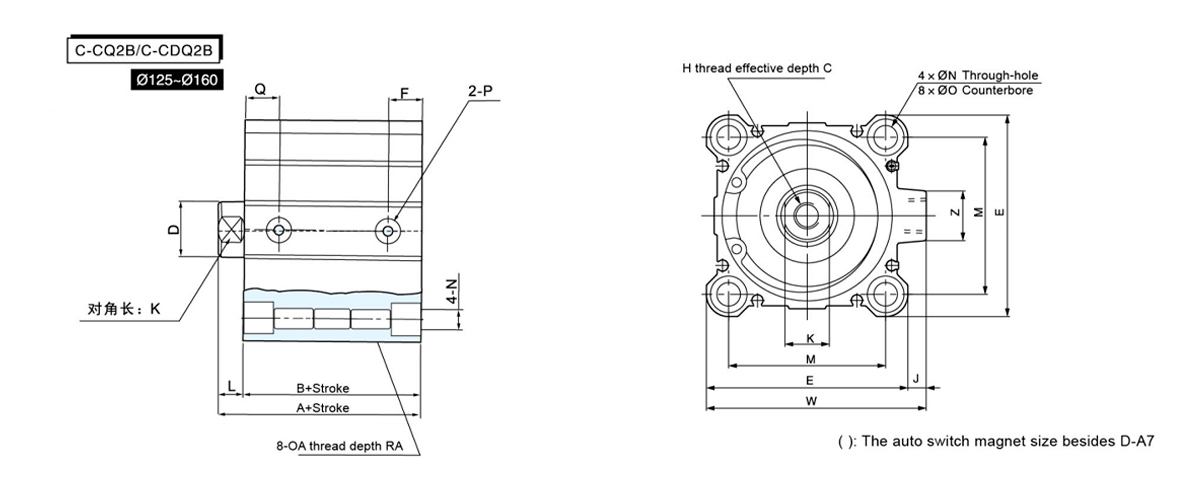

  • Furat
    Méret     		Normál löket (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

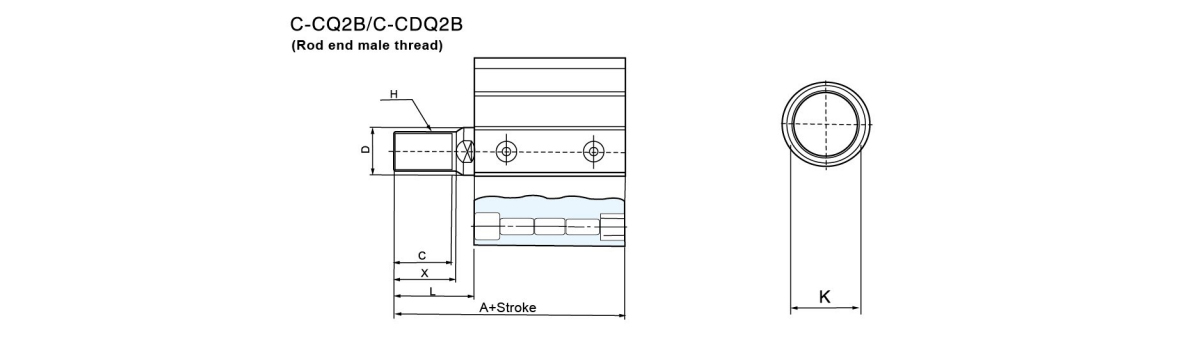

    Furat Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

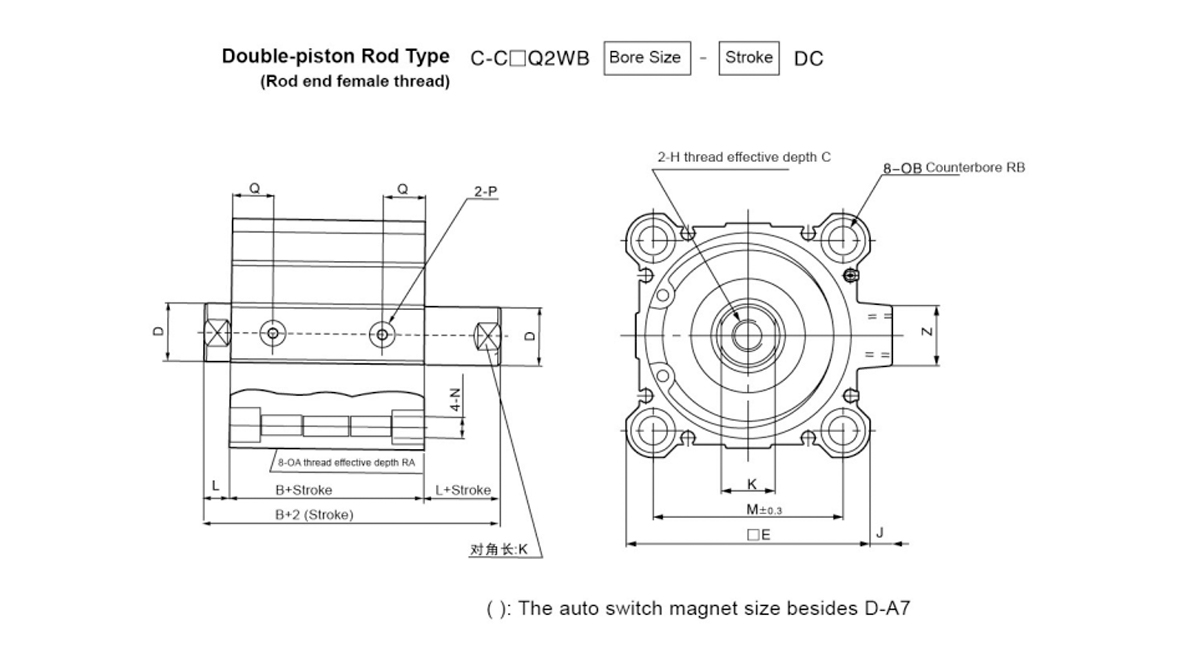

    Furat Size Standard Stroke A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30 (22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30 (22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33 (26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

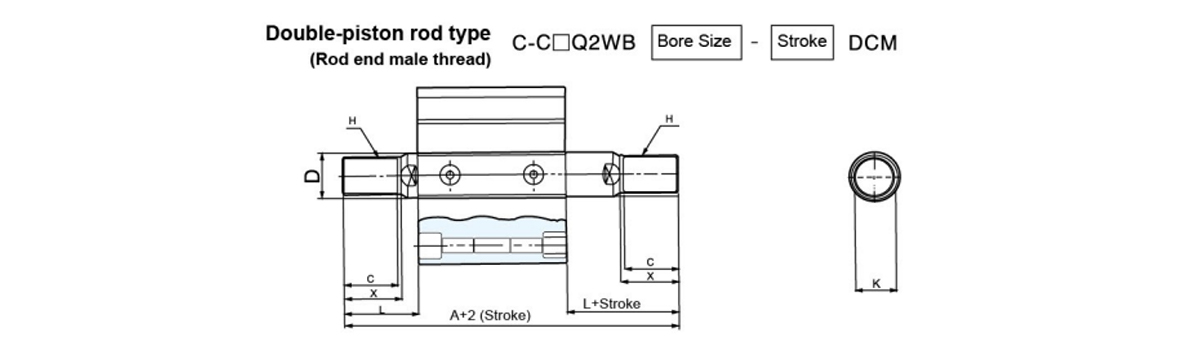

    Furat Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
