CQM sorozatú vékony henger (vezetőrúd típus) Beszállítók

Otthon / Termékek / Léghenger / Vékony henger / CQM sorozatú vékony henger (vezetőrúd típus)

CQM sorozatú vékony henger (vezetőrúd típus) CQM sorozatú vékony henger (vezetőrúd típus) CQM sorozatú vékony henger (vezetőrúd típus)
  • CQM sorozatú vékony henger (vezetőrúd típus)
  • CQM sorozatú vékony henger (vezetőrúd típus)
  • CQM sorozatú vékony henger (vezetőrúd típus)
Vékony henger

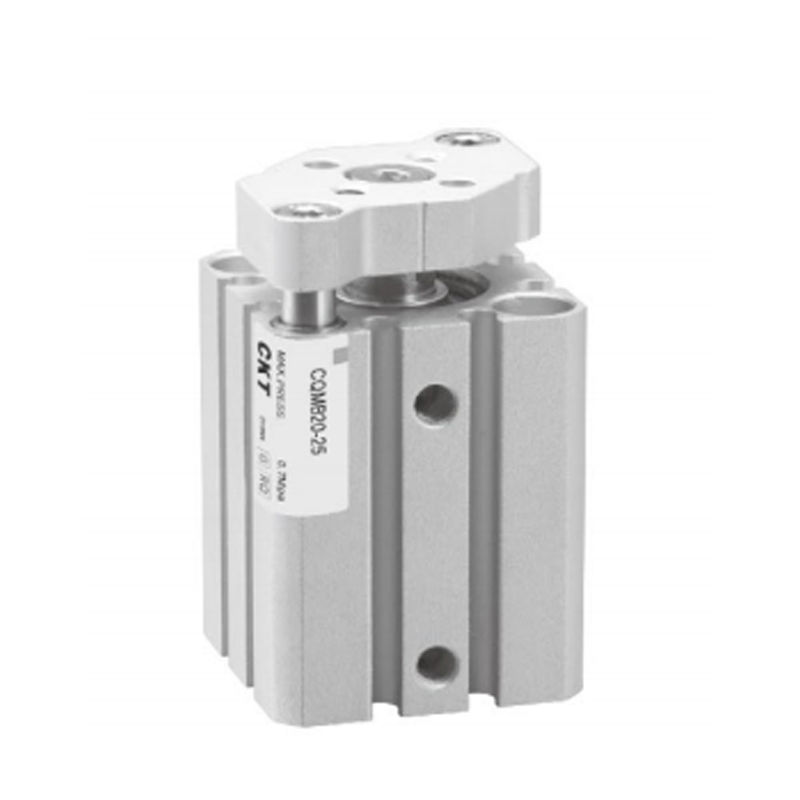

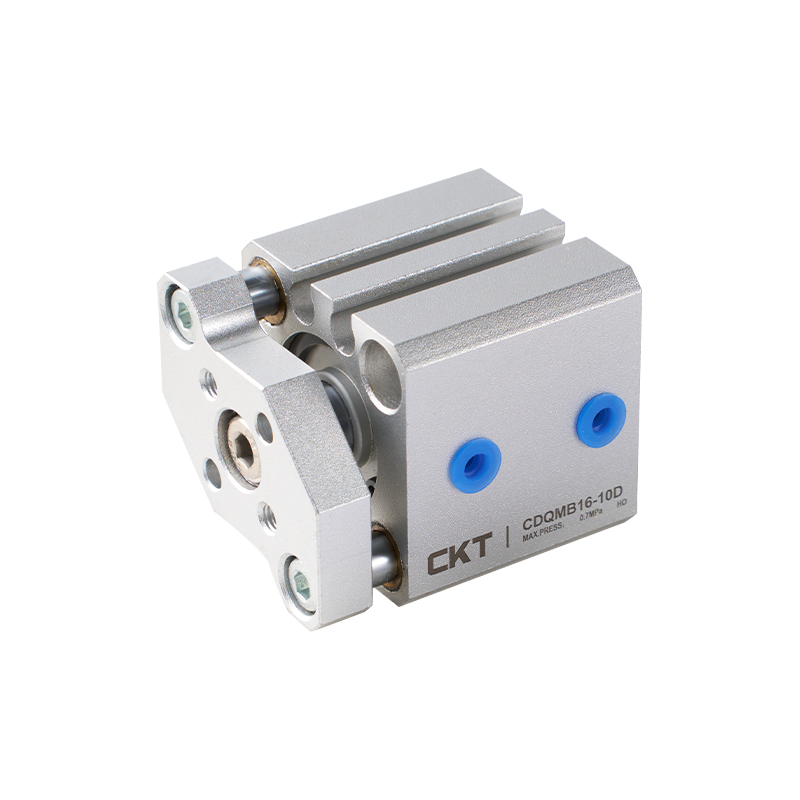

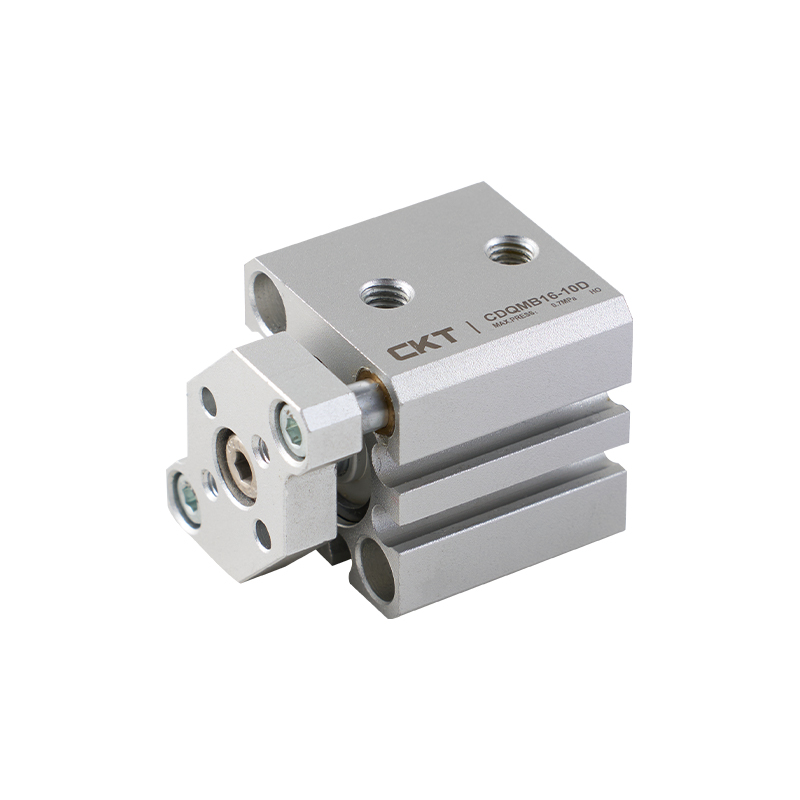

CQM sorozatú vékony henger (vezetőrúd típus)

A CQM sorozatú vékony hengert (vezetőrúd típus) nagy merevségű megvezetésre és kompakt helyviszonyokra tervezték. A precíziós pozicionálás igényeinek kielégítése érdekében kettős vezetőrúd-szerkezeten keresztül integrálja a tehertámasztó és csavarásgátló funkciókat.

1. Szabványosított és megerősített szerkezet
A JIS szabvány előírásait követve kettős vezetőrúd integrált kialakítást alkalmaz a szerkezeti merevség és a működési stabilitás biztosítása érdekében.

2. Térbeli alkalmazkodóképesség
A kompakt test jelentősen csökkenti a telepítési helyigényt, és alkalmas a szűkös automatizálási forgatókönyvekhez.

3. Kompozit anti-excentrikus terhelési képesség
A kettős vezetőrúdrendszer egyidejűleg elnyomja a forgási eltolást, kiváló hajlítás- és csavarodásgátló teljesítményt nyújt, és alkalmazkodik az aszimmetrikus terhelési viszonyokhoz.

4. Nagy terhelési kompatibilitás
A vezetőrúd-mechanizmus nagy mozgási terheléseket és oldalirányú erőket képes elviselni, csökkentve a konzolos körülmények feszültségét a hengertesten.

5. Precíziós vezetővezérlés
A végpontos nem-forgási pontosság ≤±0,2°, ami nagy pontosságú lineáris mozgási pályát biztosít.

6. Telepítési kompatibilitás
A fő karosszéria beépítési méretei átjárhatók az azonos specifikációjú szabványos vékony hengersorozattal, ami támogatja a felszerelések gyors cseréjét vagy frissítését.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:CQS sorozatú új vékony henger
KÖVETKEZŐ:CQ2 sorozatú vékony henger (nagy furat)
  • Akció Egyrúd, kettős hatású
    Max. Üzemi nyomás 1,0   MPa
    Min. Üzemel
    Nyomás     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1 MPa
    Ambinet &folyadék hőmérséklet Automatikus kapcsoló nélkül: -10 ~ 70 ℃, Automatikus kapcsolóval: -10 ~ 60 ℃ (Nem fagy)
    Párna Mindkét oldali lökhárító
    Lökethossz-tűrés 10 mm
    Dugattyú sebesség Ø12~Ø40 50-500     mm/s
    Ø50-Ø100 50-300     mm/s

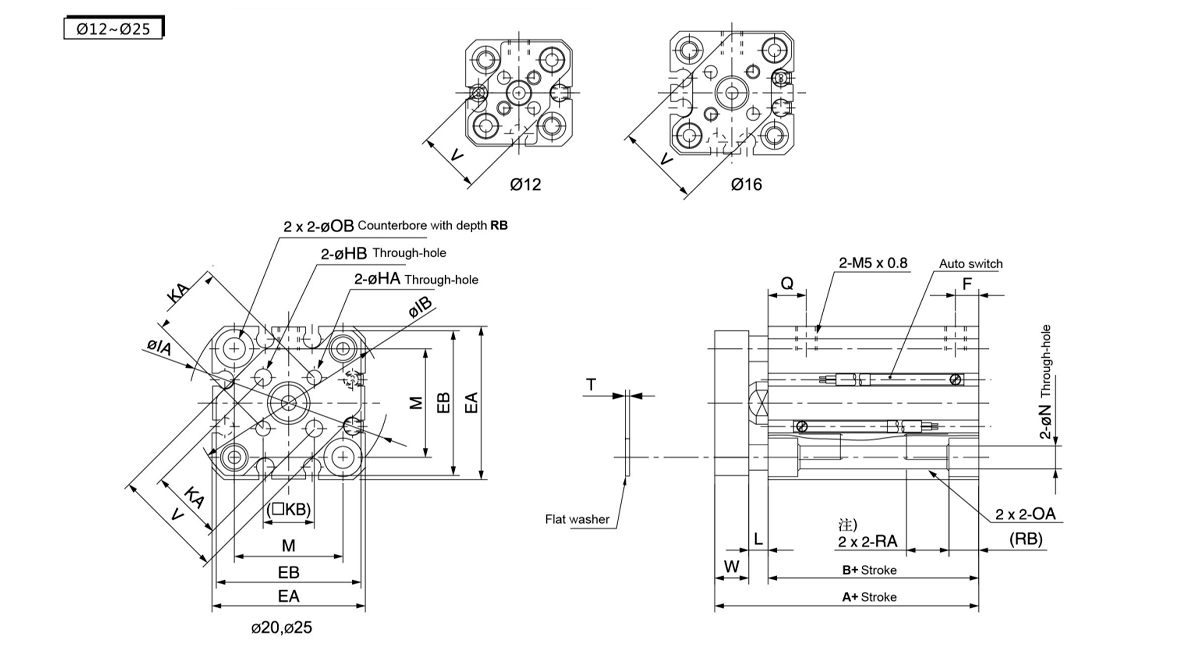

  • Furat
    Méret
    (mm)     		Stroke
    Tartomány
    (mm)     		Auto Switch nélkül Automatikus kapcsolóval EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5-50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5-50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Mindkét vége koppintva  (C-CQMA)
    Furat Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26

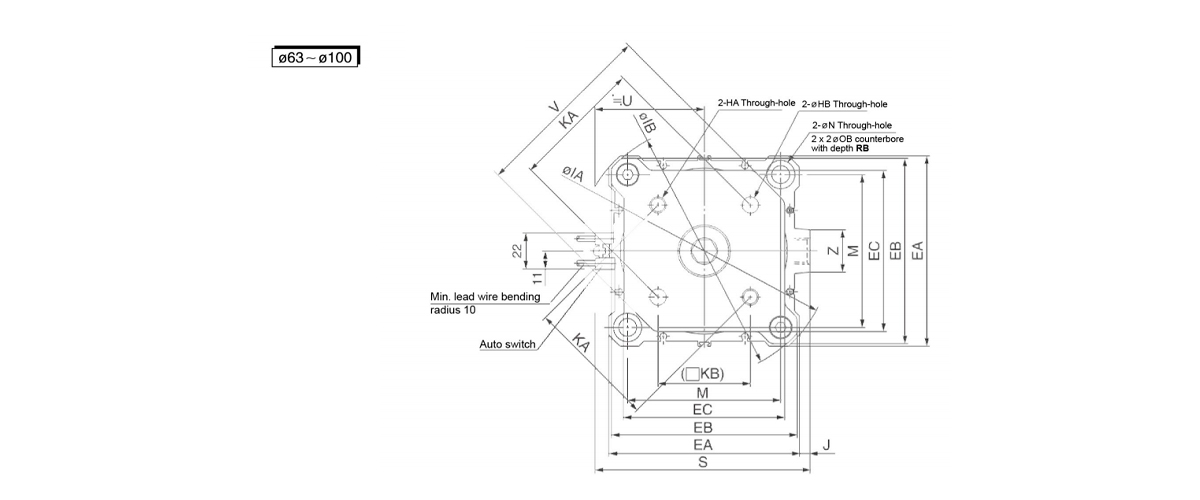

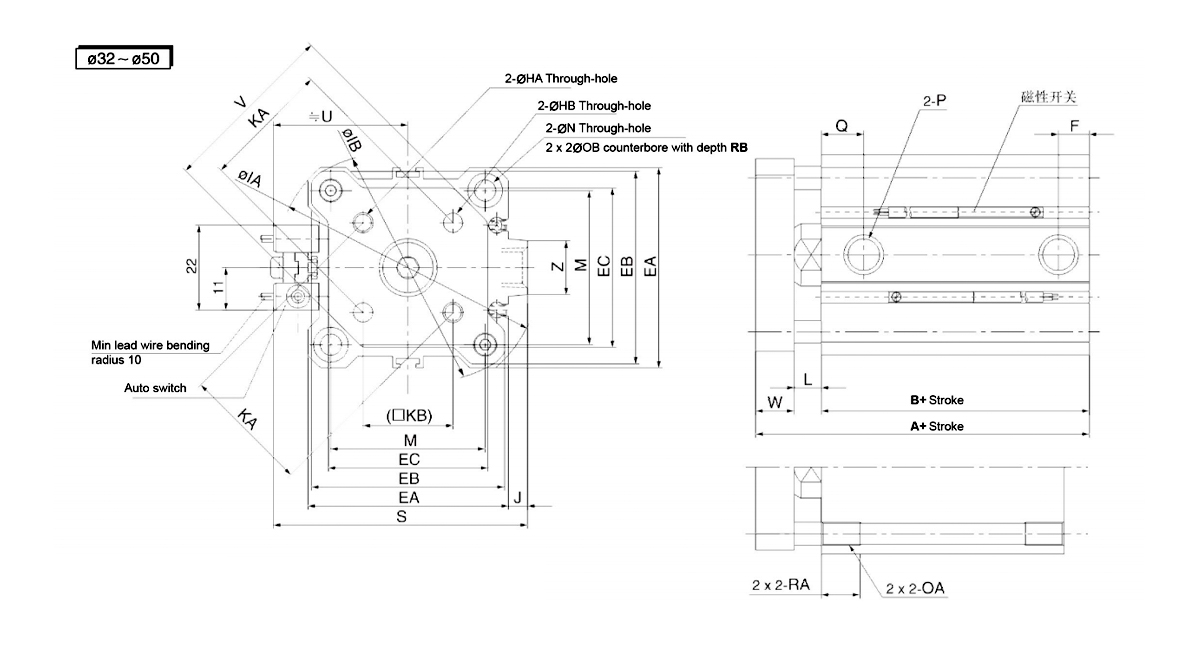

    Furat Size
    (mm)
    Lökettartomány
    (mm)     		Auto Switch nélkül Automatikus kapcsolóval EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10-50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 · 100 $ $ 50 33
    40 5-50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 · 100 $ $ 56.5 39.5
    50 10-50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 · 100 $ $ 60.5 40.5
    63 10-50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 · 100 $ $ 66 46
    80 10-50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 · 100 $ $ 77.5 53.5
    100 10-50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 · 100 $ $ 89 63
