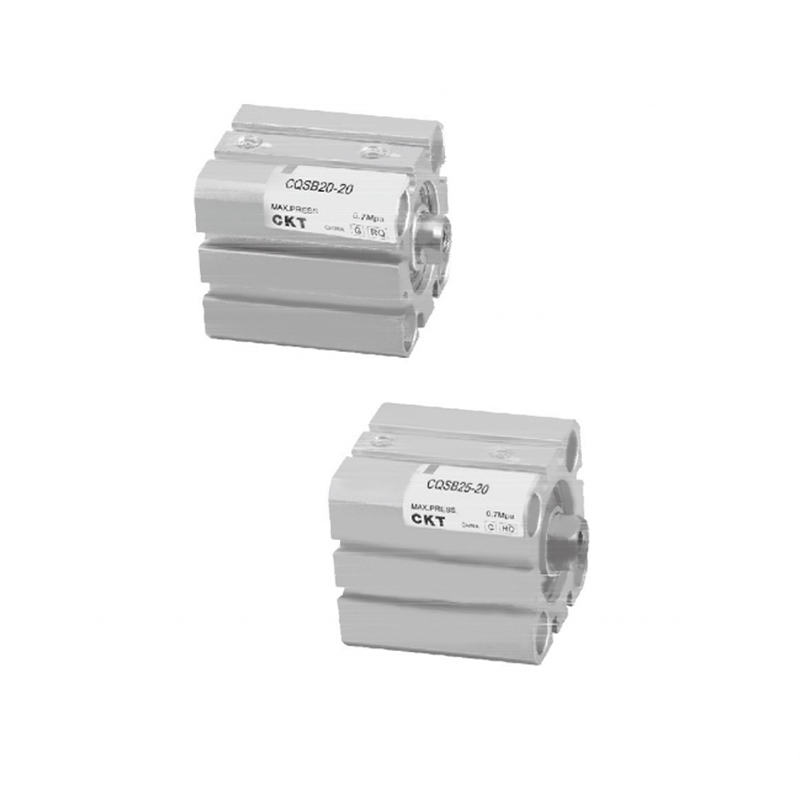

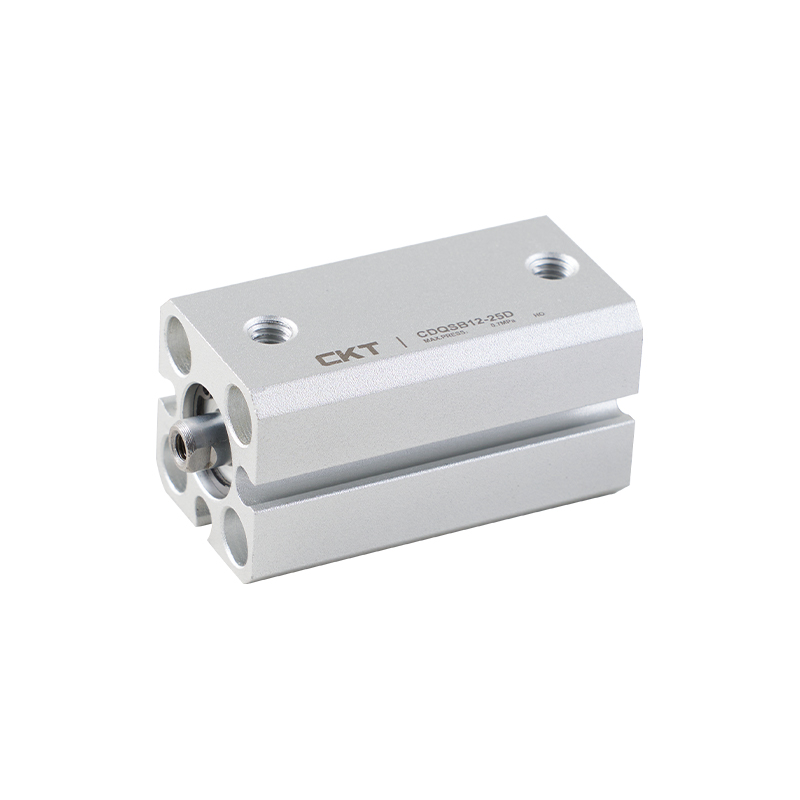

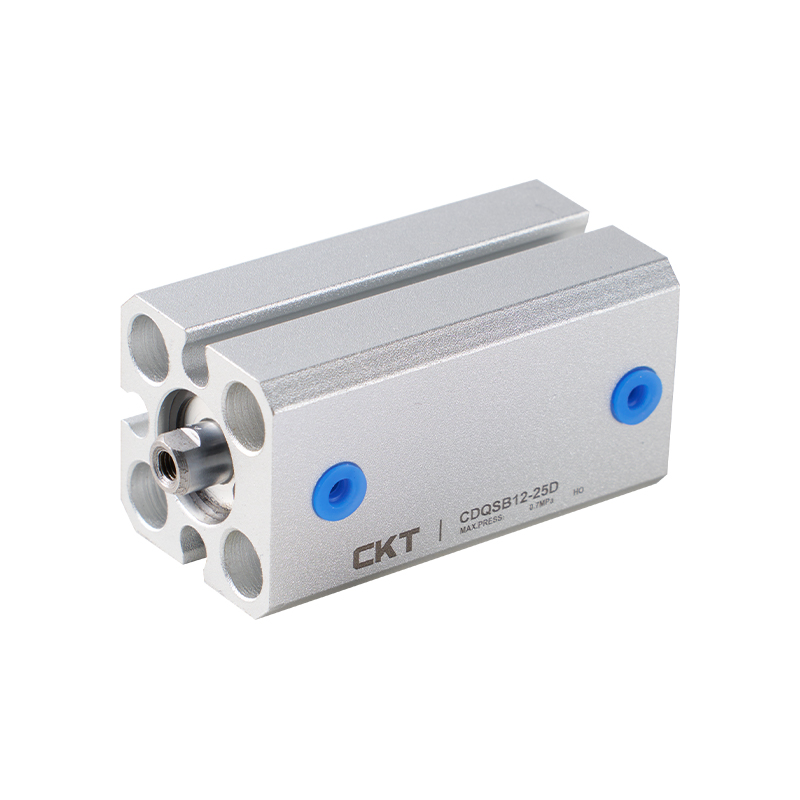

CQS sorozatú új vékony henger

A modern ipari automatizálás területén hatékony pneumatikus hajtóműként a CQS sorozatú új vékony henger szerkezeti innováció révén elérte a helyfoglalás és a funkcionális konfiguráció összehangolt optimalizálását, rugalmasabb meghajtási megoldást biztosítva a kompakt berendezések elrendezéséhez.

1. Többirányú telepítési kompatibilitási tervezés
A hengertest egy többdimenziós mágneses kapcsoló beépítési interfészt tartalmaz. Közülük a kis hengerátmérő specifikáció háromutas beépítési referenciafelületet biztosít, a közepes és nagy hengerátmérő specifikációit pedig egy négyoldalas beépítési módra terjesztik ki, beleértve a port referenciafelületét is, ami jelentősen javítja az érzékelőelem elrendezési szabadságát és alkalmazkodóképességét.

2. Térkihasználás-optimalizáló architektúra
A pozitív tömörítésű kompakt konfigurációt alkalmazva a legfontosabb mozgási összetevők topológiailag optimalizáltak. A szabványos kimeneti teljesítmény fenntartása mellett az axiális és radiális térfoglalás egyidejűleg csökken, hatékonyan felszabadítva a berendezés belső térerőforrásait.

3. Kompozit beépítési szerkezet
Az alapon átmenő furat és menetes beágyazott kettős beépítési tartó található. A moduláris interfész-kialakításnak köszönhetően kompatibilis a főbb mechanizmusok csatlakozási követelményeivel, csökkenti a rendszerintegráció bonyolultságát, és több forgatókönyv esetén is támogatja a gyors telepítést.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:SDA sorozatú vékony henger
KÖVETKEZŐ:CQM sorozatú vékony henger (vezetőrúd típus)
  • Furat mérete (mm) 12 16 20 25
    Folyadék Levegő
    Akció Kettős hatású, Egyszeres: tavaszi visszatérés/hosszabbítás
    Proof Pressure 1.5MPa{15.3kgf/cm²}
    Max. Üzemi nyomás 1.0MPa{10.2kgf/cm²}
    Környezeti és folyadék hőmérséklet -10 ℃ ~ 60 ℃
    Rúdvég menet Belső menet (normál), külső menet (opció)
    Párna Nil
    Dugattyú sebesség 50-500 mm/s
    Lökethossz-tűrés 1
    * Kenés Nem kötelező
    Szerelés Átmenő furat, mindkét vége csapolt (univerzális)
    Port mérete M5×0,8
    *Kérjük, használja az ISOVG32-t, ha kenést szeretne használni.

  • Automatikus kapcsoló löket/modellje
    Furat mérete
    (mm)     		Normál löket (mm) Automatikus kapcsoló
    Kettős szereplés Egyszereplős Alagút beépítési típusa
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

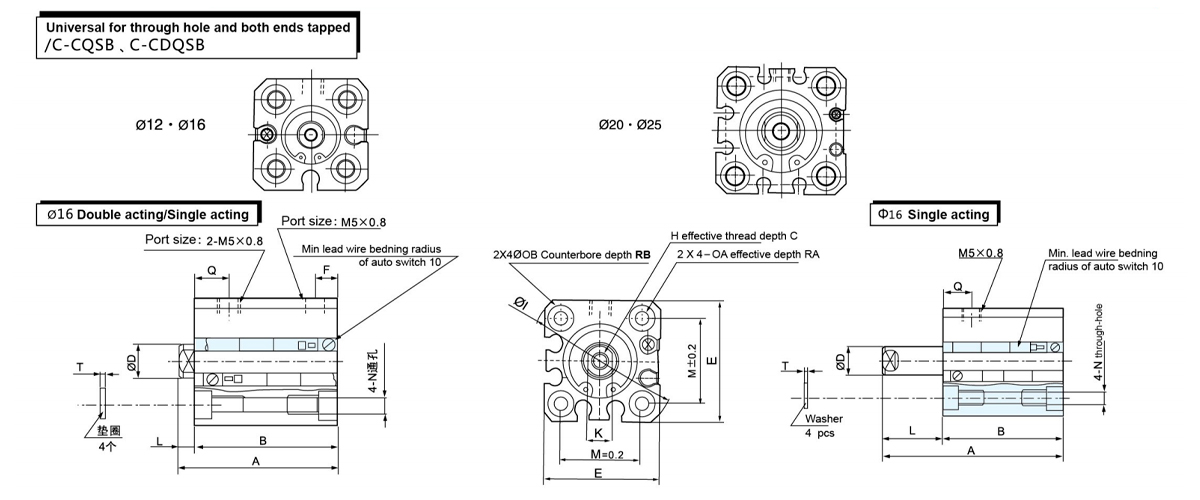

  • Kétszeres/egyszeres hatású méret
    Alkalmazható
    Furat mérete
    (mm)     		Szabványos
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1,0 9 10 7 1 9
    25 12 12 40 M6×1,0 52 10 28 5.4 M6×1,0 9 10 7 1 11

    Kettős hatású (ST = Stroke)
    Alkalmazható
    Furat mérete
    (mm)     		Stroke
    Tartomány
    (mm)     		Alaptípus Beépített mágnes
    A B F L Q A B
    12 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5-50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5-50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Egyszereplős (ST = Stroke)

    Alkalmazható
    Furat mérete
    (mm)
    Stroke
    Tartomány
    (mm)     		Szabványos Beépített mágnes
    A B F L A B
    5ST 10 ST 5ST 10 ST 5ST 10 ST 5ST 10 ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

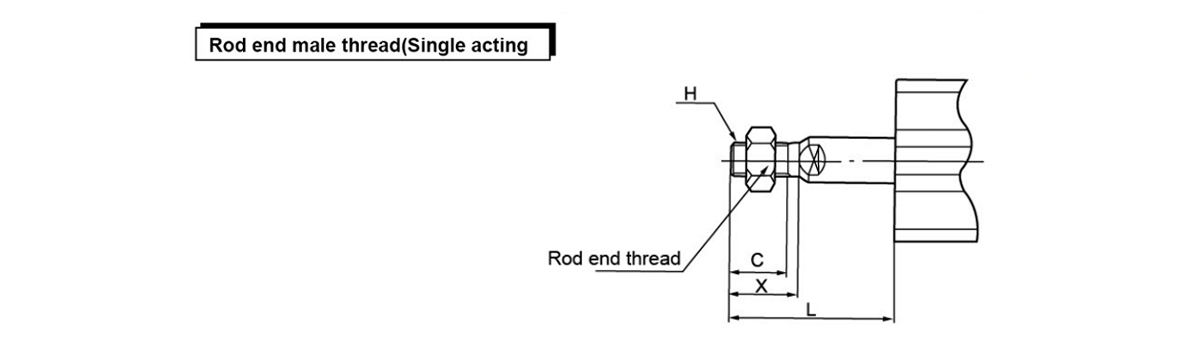

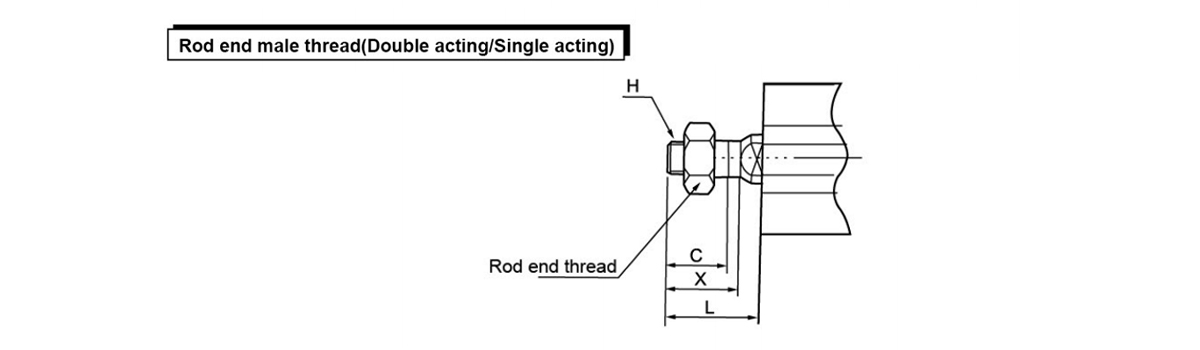

    Alkalmazható
    Furat mérete
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

    Alkalmazható
    Furat mérete
    (mm)     		C H L X
    5ST 10 ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Egyszereplős (ST=útvonal)

    Alkalmazható
    Furat mérete
    (mm)
    Stroke
    Tartomány
    (mm)     		Szabványos Beépített mágnes
    A B L Q A B
    5ST 10 ST 5ST 10S 5 ST 10 ST 5ST 10 ST 5 ST 10 ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
