Vékony henger

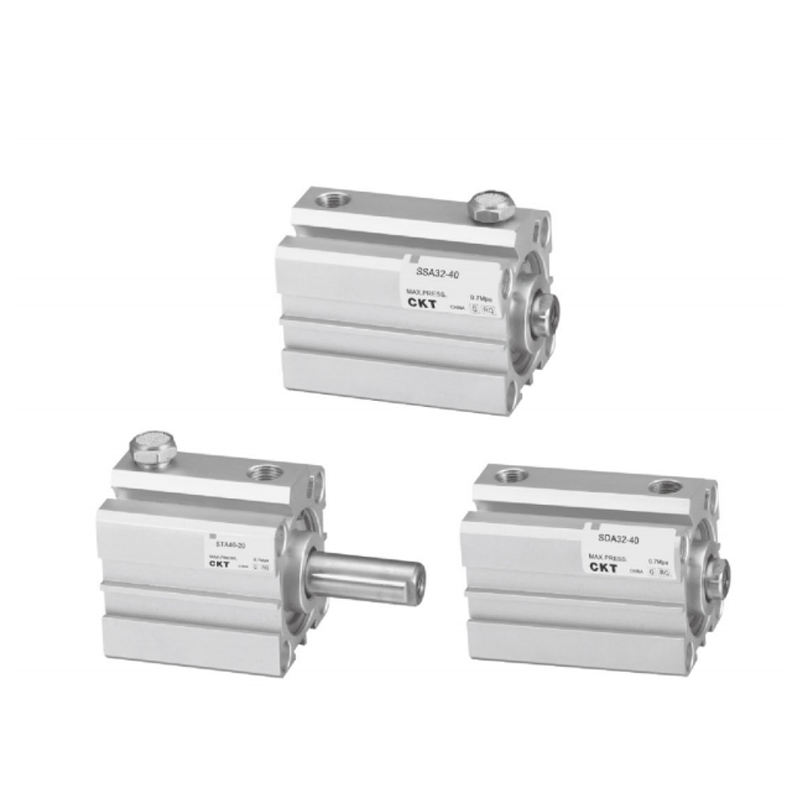

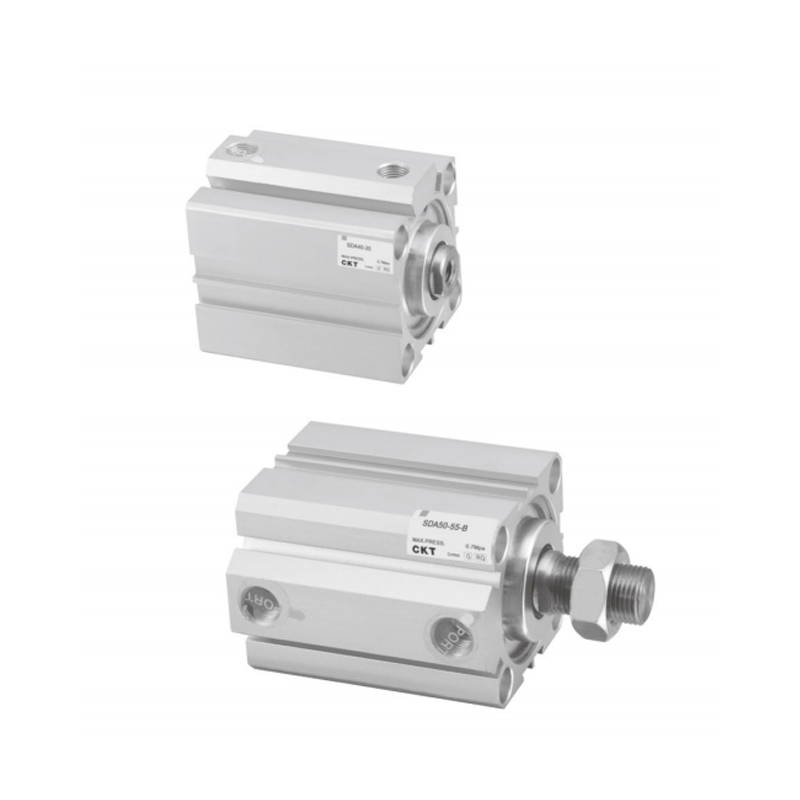

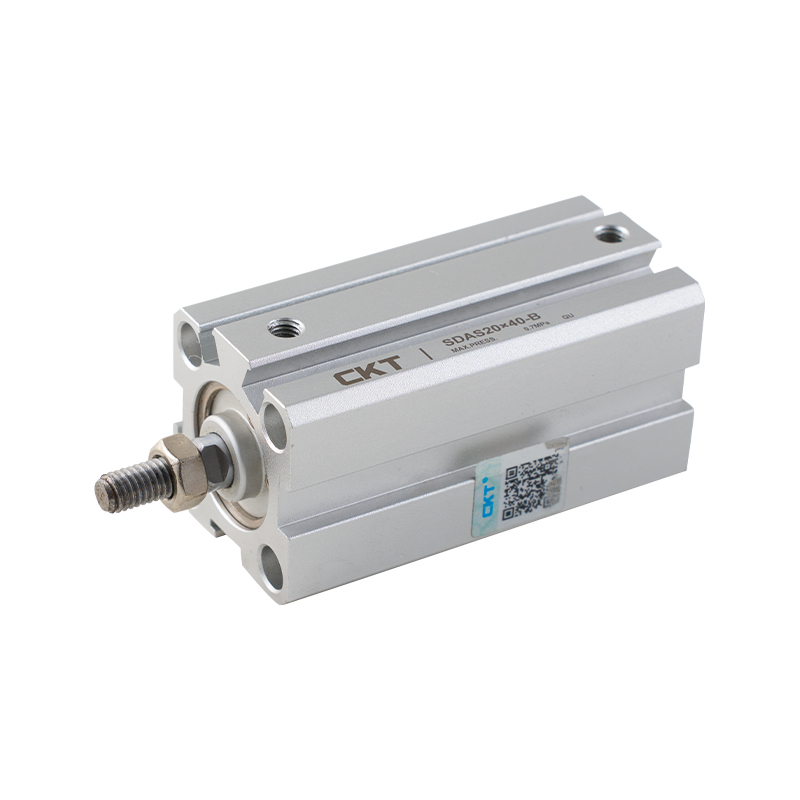

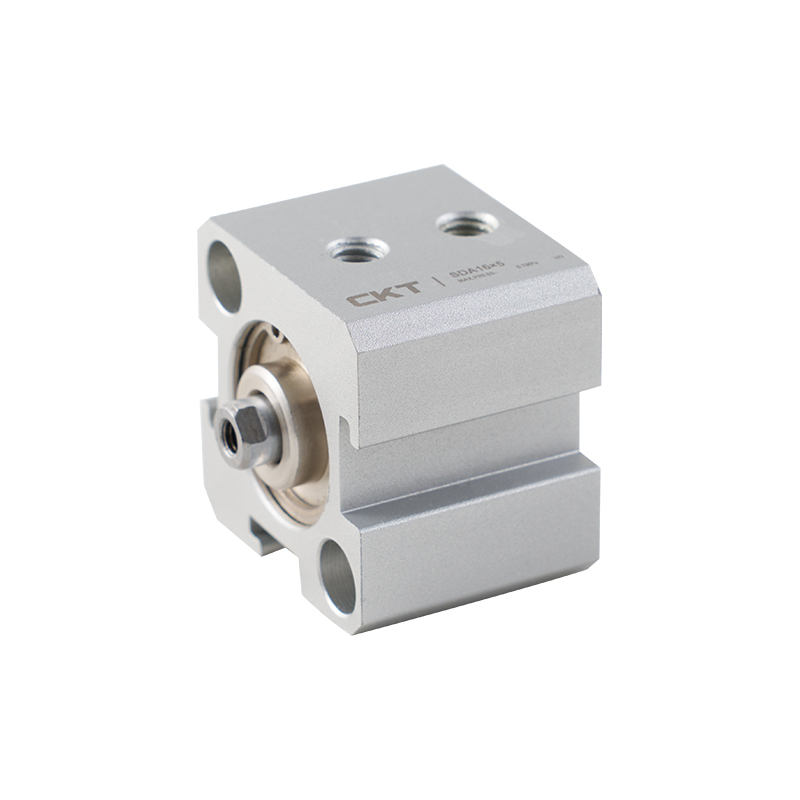

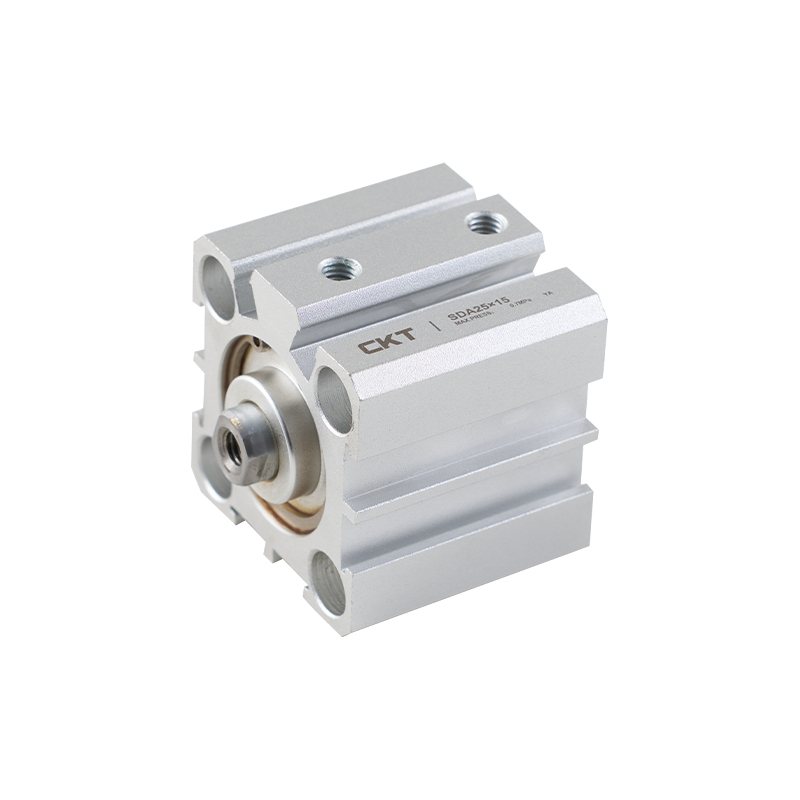

SDA sorozatú vékony henger

Vékony és könnyű
A meglévő mozgási pontosság és termékélettartam megtartása mellett teljes hossza mindössze 1/2-1/3-a egy általános hengernek. Kihasználja vékony és könnyű tulajdonságait.


Könnyen telepíthető
A beágyazott telepítési mód nem igényel kiegészítőket a helytakarékossági követelmények teljesítéséhez.


Könnyen karbantartható
A kialakítás egyszerű összeszerelési módszert alkalmaz, amely kényelmes a telepítéshez, a szétszereléshez és a karbantartáshoz.


Mágneses kapcsoló
Az összeszerelő horony a ház peremén van fenntartva, így rendkívül egyszerű a mágneses kapcsoló felszerelése és rögzítése, valamint a helyzetének beállítása.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:SDAD sorozatú vékony, kéttengelyes, kettős működésű henger
KÖVETKEZŐ:CQS sorozatú új vékony henger
  • Furat mérete (mm) 12 16 20 25 32 40 50 63 80 100
    Akció Kettős szereplés
    Egyszeri fellépés-tolás              Egyszeri fellépés-húzás -
    Folyadék Levegő
    Működő
    Nyomástartomány
    kgf/cm²     		Kettős hatású 1-9
    Egyszereplős 2~9 -
    Nyomáspróba kgf/cm² 13.5
    Működő Temperature Range℃ -5-70
    Működő Speed
    Tartomány    mm/s     		Kettős hatású 30-500
    Egyszereplős 50-500
    Párna Lökhárító betét
    Port mérete M5×0,8 PT1/8 PT1/4 PT3/8

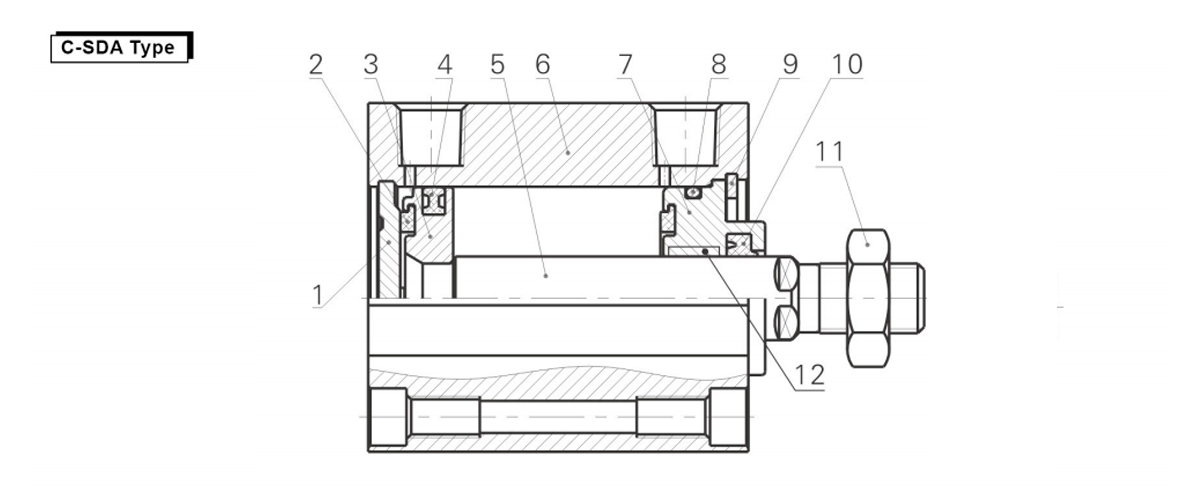

  • Tétel Név Anyag Tétel Név Anyag
    1 Hátsó borító 6060-T5 2 Dugattyús lökhárító betét PU
    3 Dugattyú 6061-T6 4 Dupla O típusú dugattyú NBR
    5 Dugattyú rod Közepes szénacél (keménykróm bevonat) 6 Főtörzs 6063-T5
    7 Elülső fedél 60611-T6 8 Elülső fedél O ring NBR
    9 C típusú ugrógyűrű Rugós acél 10 Elülső fedél seal ring NBR
    11 Diófélék Szénacél 12 Perselyek Kopásálló anyagok

    Csere  alkatrész/tömítés   gyűrű
    Tétel Név Anyag Alkatrészek
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Rúd tömítőgyűrű NBR EKT-6 EKT-6 EKT-8 EKT-10 EKT-12 EKT-16 EKT-20 EKT-20 PDU-25 PDU-32
    10 Dugattyú seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Elülső fedél O-gyűrű Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Tömítőgyűrű Modell C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

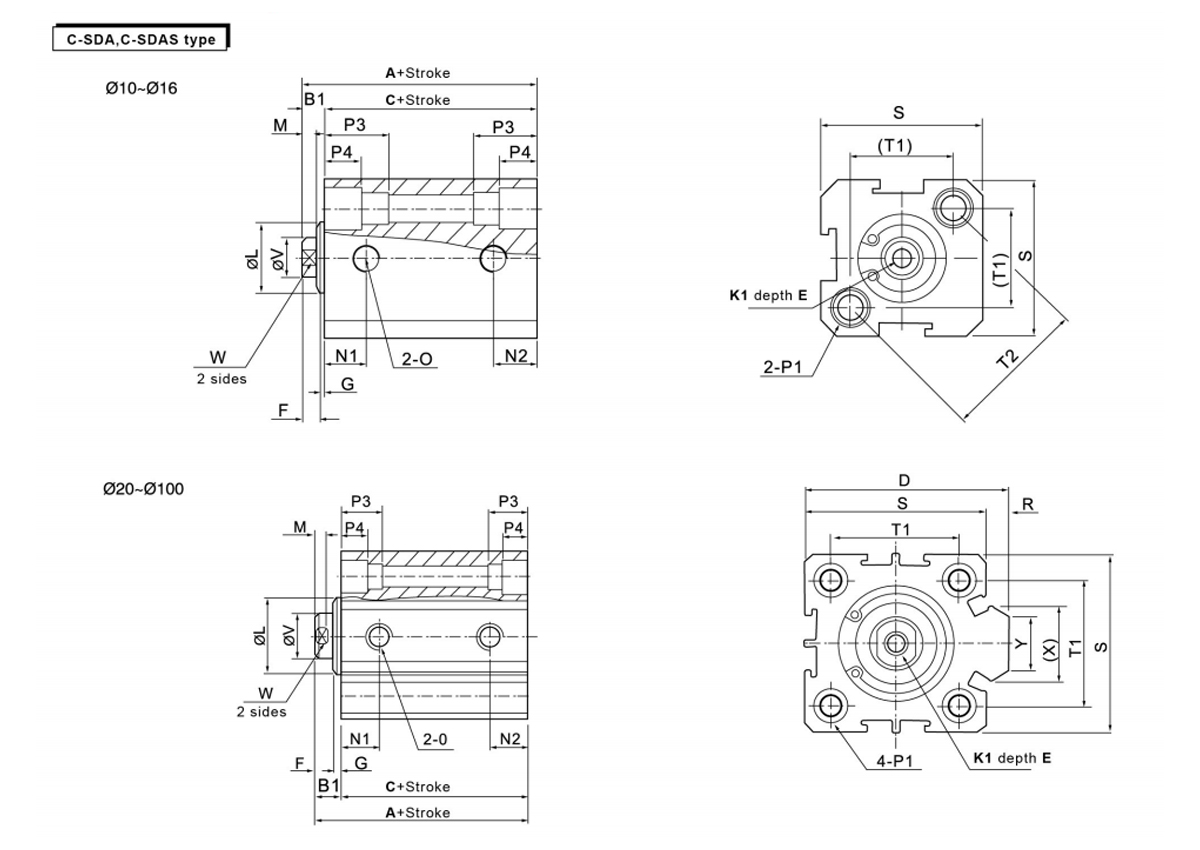

    Űrlap Szabványos Automatikus kapcsolóval B1 D E F G K1 L M N1 N2
    Furatméret/ISymbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Furatméret/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Mindkét oldal:φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Mindkét oldal:φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Mindkét oldal:φ10 menet M8×1,25 átmenő furat:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Mindkét oldal:φ11 menet M8×1,25 átmenő furat:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Mindkét oldal:φ11 menet M8×1,25 átmenő furat:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Mindkét oldal:φ14 menet M12×1,75 átmenő furat:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Mindkét oldal: φ17,5 menetes M14x2 átmenő furat:φ11,3 30 13 10 114 90 - 32 27 35 260

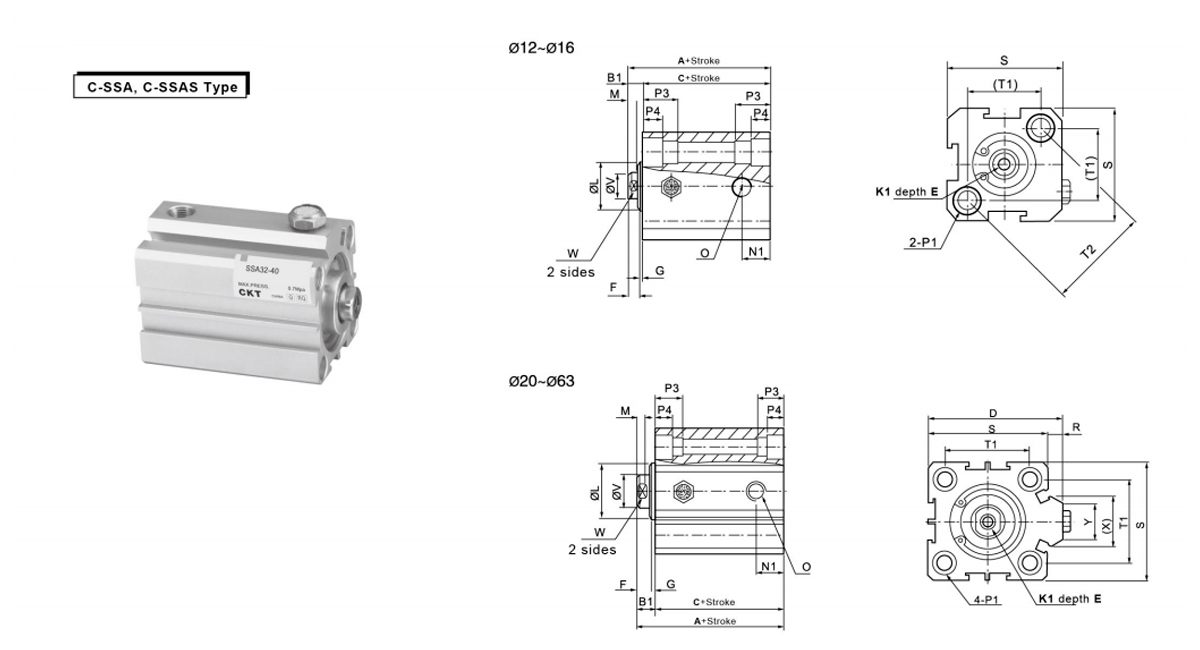

    Űrlap Automatikus váltás nélkül Automatikus kapcsolóval B1 D E F G K1 L M N1
    Furatméret/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Furatméret/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Mindkét oldal: φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Mindkét oldal: φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Mindkét oldal: φ10 menet M8 × 1,25 átmenő furat:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Mindkét oldal:φ11 menet M8 × 1,25 átmenő furat:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Mindkét oldal:φ11 menet M8 × 1,25 átmenő furat:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

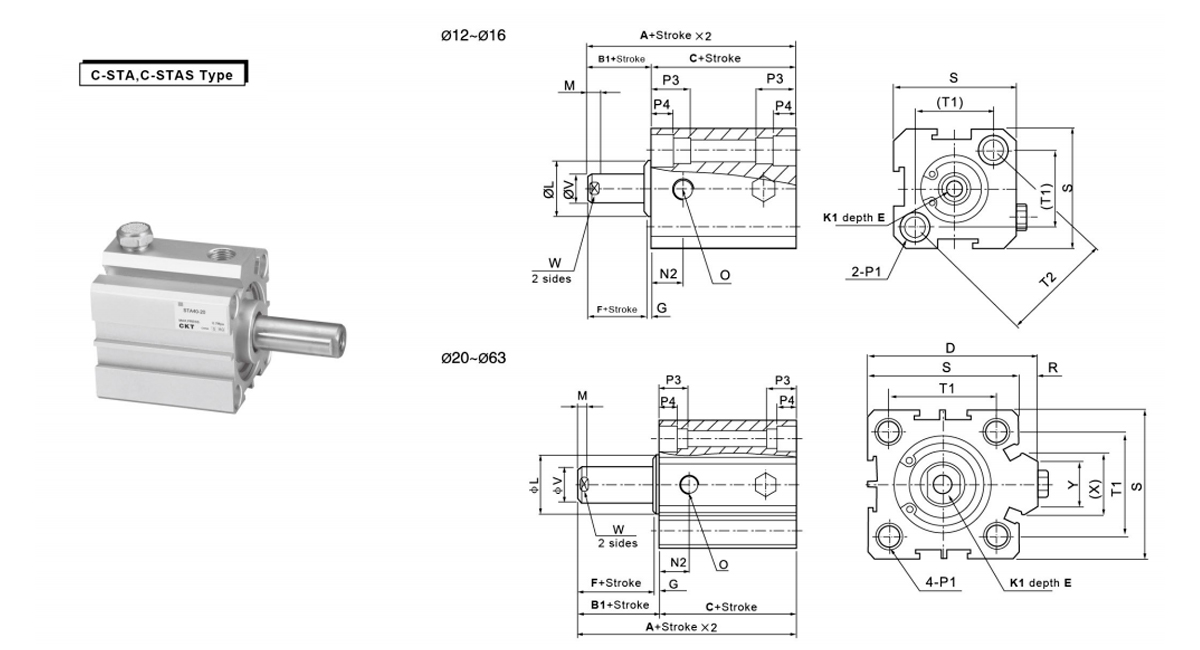

    Űrlap Automatikus váltás nélkül Automatikus kapcsolóval B1 D E F G K1 L M N2
    Furatméret/ISymbol A C A C
    Stroke ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Furatméret/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Mindkét oldal:φ6,5 menet M5 × 0,8 átmenő furat:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Mindkét oldal:φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Mindkét oldal:φ8,2 menet M6 × 1,0 átmenő furat:φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Mindkét oldal:φ10 menet M8×1,25 átmenő furat:φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Mindkét oldal:φ11 menet M8×1,25 átmenő furat:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Mindkét oldal:φ11 menet M8×1,25 átmenő furat:φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

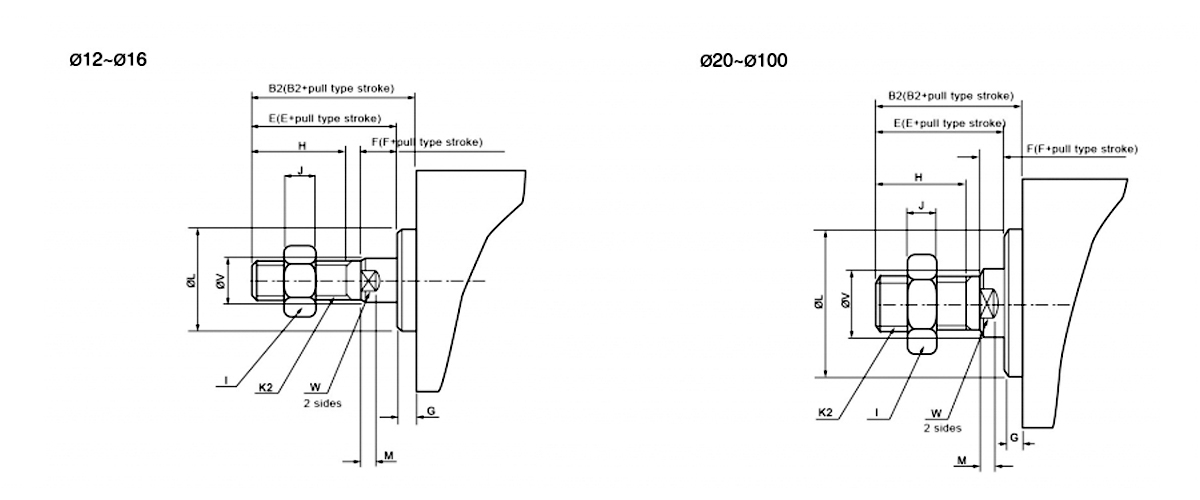

    Furatméret/ISymbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1,0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
