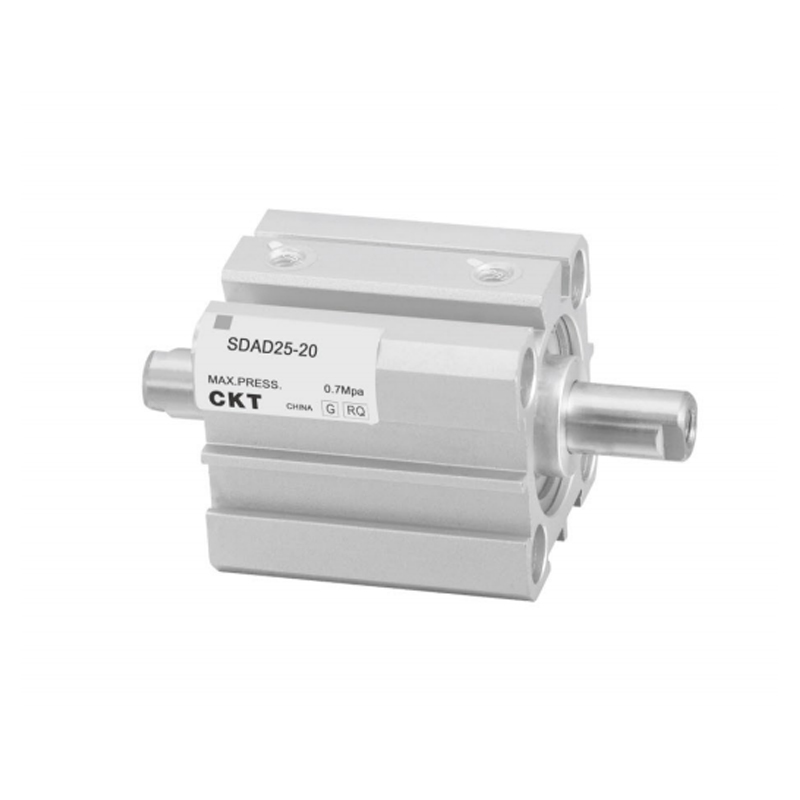

SDAD sorozatú vékony, kéttengelyes, kettős működésű henger

Az SDAD sorozatú vékony kéttengelyes kettős működésű henger egy kompakt pneumatikus működtető szerkezet vékony dobozos szerkezettel és integrált kettős dugattyúrúd-vezető mechanizmussal. Lineáris oda-vissza mozgást ér el a kétirányú pneumatikus hajtás révén. Alapvető jellemzője a merev kimeneti követelmények kielégítése korlátozott beépítési helykörülmények között a fizikai téroptimalizálással és a nagy merevségű vezetőszerkezettel.

• Ultravékony felépítési koncepció
A henger keresztmetszeti magassága jelentősen összenyomódik, és a szerkezeti mélység körülbelül 30-50%-kal csökken a hagyományos hengerekhez képest. Alkalmas beágyazott telepítésre vagy sűrűn elrendezett jelenetekre, hatékonyan javítva a berendezés helykihasználását.

• Kéttengelyes anti-excentrikus terhelési mechanizmus
A két párhuzamos dugattyúrúd nyomatékcsökkentő rendszert alkot, amely egyszerre viseli a sugárirányú terhelést és a borulási nyomatékot, javítja a végkiegyenlítő mozgásstabilitását excentrikus terhelési körülmények között, és csökkenti a dugattyúrúd elakadásának veszélyét.

• Kétirányú pneumatikus kettős működésű üzemmód
A kétportos meghajtó architektúra szabványos konfigurációja a dugattyúrúd kétirányú, egyenlő erőkifejtését valósítja meg az irányváltó szelep vezérlésén keresztül. Mind az előre, mind a visszatérő löketek teljes kimenőteljesítményűek, visszahúzó rugó nélkül.

• Nagy merevségű sínintegráció
A vezetőtengely és a hengertest integrált megerősített szerkezettel rendelkezik, és a mozgási kilengést csökkenti az előterhelési hézag kiküszöbölési technológia. A lineáris vezető merevsége körülbelül 2-szer nagyobb, mint az egytengelyes hengeré, ami biztosítja az ismétlődő pozicionálási pontosságot a ±0,1 mm-es tűréssávon belül.

• Moduláris adapter interfész
A dugattyúrúd vége kompatibilis az ISO szabványú úszócsatlakozásokkal, a hengertest pedig előre be van állítva többtengelyű rögzítő menetes furatokkal és sínszerelvény felületekkel. Támogatja a nem szabványos konfigurációkat, például a fordított telepítést és az oldalra szerelt telepítést, amely könnyen integrálható az automatizálási modulba.

• Dinamikus válaszoptimalizálás
A kis üreges szerkezet lerövidíti a légáramlás töltési és kiürítési útvonalát, és együttműködik az alacsony súrlódású tömítő alkatrészekkel, hogy teljes lökethatás-szabályozást érjen el 0,1-0,3 másodperces tartományban (a löket specifikációjától függően), megfelelve a közepes és nagy sebességű ütem követelményeinek.
