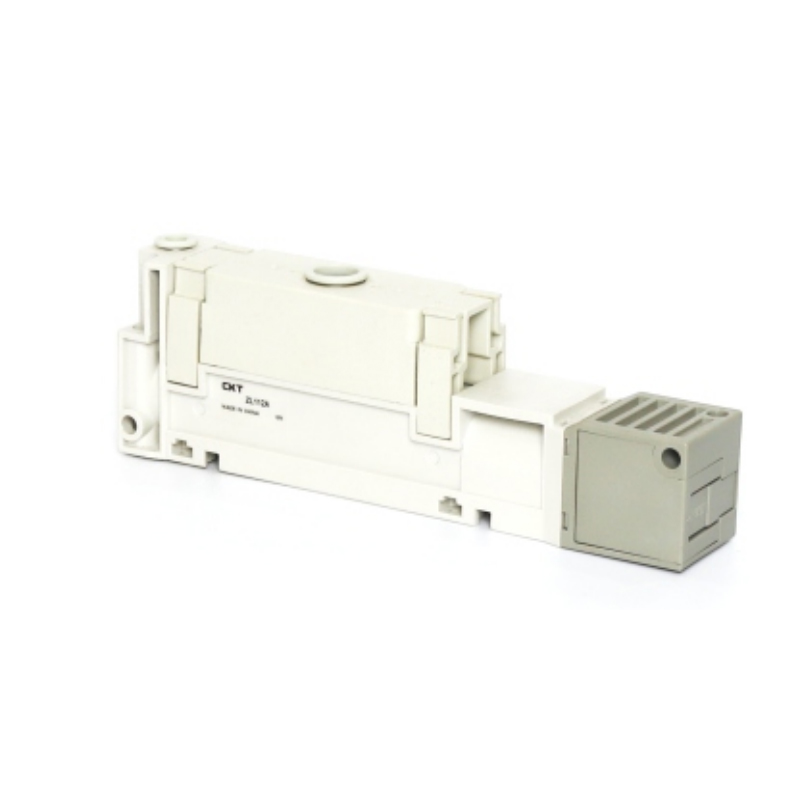

ZL1 sorozatú többfokozatú vákuumkidobó
  • ZL1 sorozatú többfokozatú vákuumkidobó
ZL sorozatú többfokozatú vákuumgenerátor

ZL1 sorozatú többfokozatú vákuumkidobó

A ZL1 sorozatú többfokozatú vákuumkidobó többlépcsős vákuumszerkezet-konstrukciót alkalmaz, amely hatékony vákuumgenerálást valósít meg a sűrített gázhajtáson keresztül. Alkalmas stabil negatív nyomású környezet gyors kialakítására olyan területeken, mint az ipari automatizálás, az anyagmozgatás és a precíziós gyártás.

Alapvető jellemzők
1. Többlépcsős vákuum elve

A sorozatos vákuumegység fokozatosan fokozza a negatív nyomás hatását, áttöri az egyfokozatú szerkezet vákuumfokhatárát, és jelentősen javítja a végső szívóteljesítményt.

2. Széles vákuumtartomány

Lefedi a közepes vákuumtól a nagy vákuumig terjedő tartományt, megfelelve az adszorpciós erő gradiens dinamikus beállítási követelményeinek különböző munkakörülmények között.


3. Kompakt szerkezet

Az integrált áramlási csatorna és a moduláris alkatrész-kialakítás csökkenti a rendszer lábnyomát, és alkalmazkodik a mobil berendezésekhez és a sűrű gyártósor-elrendezéshez.


4. Médiakompatibilitás

A fő szerkezet jól tűri a száraz sűrített levegőt és az inert hajtógázt, csökkentve a közeg korróziójának kockázatát.


5. Ipari környezet tolerancia

A kulcsfontosságú összetevők szennyezés- és rezgéscsillapításra vannak optimalizálva, és stabil vákuumteljesítményt tartanak fenn por, olajköd és mechanikai hatások esetén.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:ZL3/ZL6 sorozatú többfokozatú vákuumkidobó
KÖVETKEZŐ:ZL212 sorozatú többfokozatú vákuumkidobó

  • A vákuumgenerátor specifikációi
    Modelllll ZL1
    A fúvóka átmérője [mm] 1.2
    Normál tápnyomás
    [MPa]     		Szelep nélküli 0.33
    Szeleppel 0.35
    Maximális vákuumnyomás [kPa] 1. megjegyzés) -84
    Maximális belégzési áramlási sebesség [L/perc (ANR)] 1. megjegyzés) 100
    Levegőfogyasztás [L/perc (ANR)] 1. megjegyzés) 57
    Tápnyomás tartomány [MPa] 0,2-0,5
    Működési hőmérséklet tartomány [°C] 5-50 (nincs páralecsapódás)
    Használjon folyadékot Levegő

    Tápszelep, szakítószelep specifikációi
    Modelllll SYJ5□4
    Válaszidő (0,5 MPa-nál) 1. megjegyzés) Kevesebb, mint 25 ms
    Maximális működési frekvencia 5 Hz

    A nyomásmérő specifikációi
    Modelllll ZL112A-PG1-A ZL112A-PG2-A
    Felhasznált folyadék Levegő
    Nyomástartomány -100-100 kPa -30 inHg～14psi
    Skálaszög 230°
    Pontosság ±3% F.S. (teljes skálán)
    Működési hőmérséklet tartomány 0～50 ℃
    Anyag Ház: polikarbonát/ABS gyanta

    Kipufogógáz zaj (referenciaérték)
    Modelllll ZL1
    Kipufogógáz zaj [dB(A)] 65

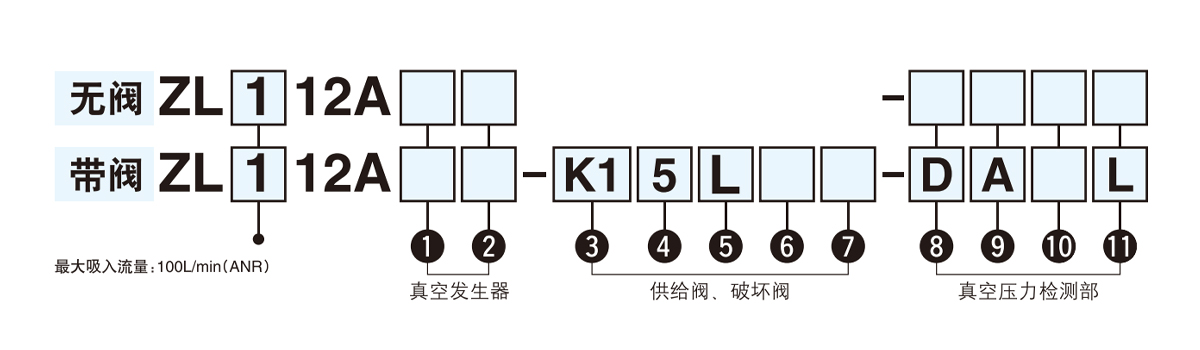

  • ① Tápellátás (P) és vákuum (V) port/gyorsan cserélhető csatlakozó csatlakozási méretei
    Mark Tápellátás (P) port Vákuum (V) port Nyomásmérő egység szimbólum※
    Jelöletlen 06 (metrikus) 012 (metrikus) kPa

    ②A kipufogógáz specifikációi
    Jelöletlen Hangtompító kipufogó
    P Rc1/2 portos kipufogó

    ③ Tápszelep és szakítószelep kombináció
    K1 Tápszelep (N.C.), szakítószelep (N.C.)

    ④ Névleges feszültség
    DC specifikációk CE megfelelőség
    5 DC24V

    ⑤Kivezetési módszer  (L-típusú aljzat)
    L: Dróttal
    (hossz 300 mm)

    ⑥ Jelzőlámpa és túlfeszültség védelmi áramkör
    Jelöletlen Nincs jelzőlámpa vagy túlfeszültség-védelmi áramkör

    ⑦Kézi működtetés
    Jelöletlen Nem reteszelő nyomógombos

    ⑧Vákuumnyomás-vizsgálati osztály
    Jelöletlen Egyik sem
    GN Vákuumnyomás-teszt port: (Rc1/8)
    G Nyomásmérő※
    D Vákuumnyomás kapcsoló
    ※ Ha a ① csőkötése metrikus: kPa egység szimbólum

    ⑨Kimeneti specifikációk
    ⑧Csak akkor alkalmazható, ha a vákuumnyomás-észlelési szakaszban a D van kiválasztva.
    ⑩Az egység specifikációi N NPN kollektor szakadt áramkör 1 kimenet
    P PNP nyitott kollektor 1 kimenet
    A NPN kollektor szakadt áramkör 2 kimenet
    B PNP nyitott kollektor 2 kimenet
    ⑪A vezetékek specifikációi Jelöletlen Mértékegység-átalakító funkcióval
    M SI mértékegység rögzített (kPa)
    Jelöletlen Vezeték nélküli
    L Vezetékes kábel dugóval (2m)

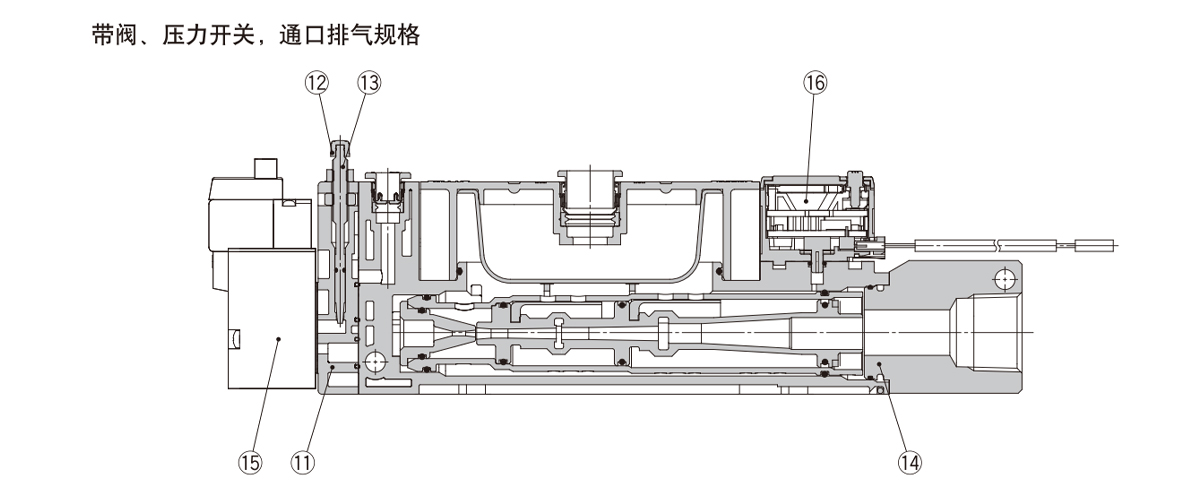

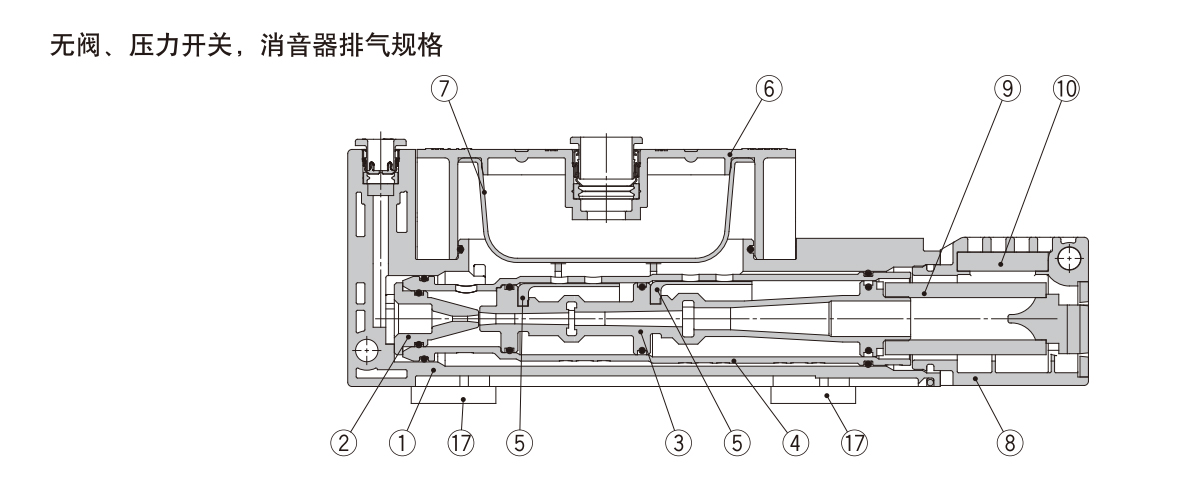

  • Alkatrészek
    Szám Név Anyag
    1 Főtest PBT
    2 Fúvóka POM
    3 Laval fúvóka PBT
    4 Mellékletek POM
    5 Egyirányú szelep FKM
    6 Szívófedél PBT
    7 Szűrő elem Nem szőtt szövet
    8 Hangtompító ház szerelvény PBT/SUS
    9 Hangtompító anyaga 1 Gyanta
    10 Hangtompító anyaga 2 Gyanta
    11 Szeleplemez PBT
    12 Kézikerék POM
    13 Tűszelep Sárgaréz (elektromos nikkelezés)
    14 Átjáró blokk összeállítás Alumíniumötvözet/NBR/SUS
    15 Tápszelep, szakítószelep -
    16 Vákuumnyomás kapcsoló -
    17 Alsó rögzítő csatlakozó szerelvény Sárgaréz (elektromos nikkelezés)
    18 Tömítőanyag (O-gyűrű stb.) HNBR/NBR
    19 Rögzítő csavarok Stee

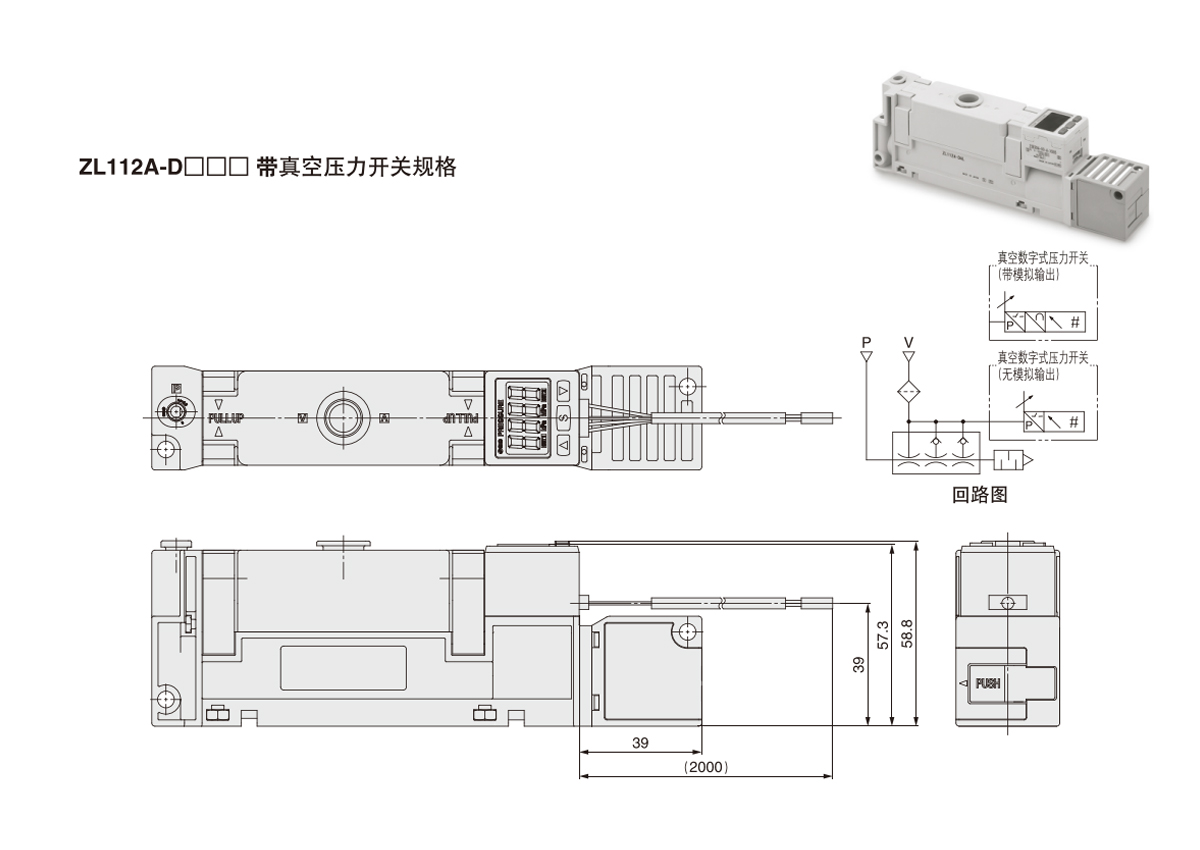

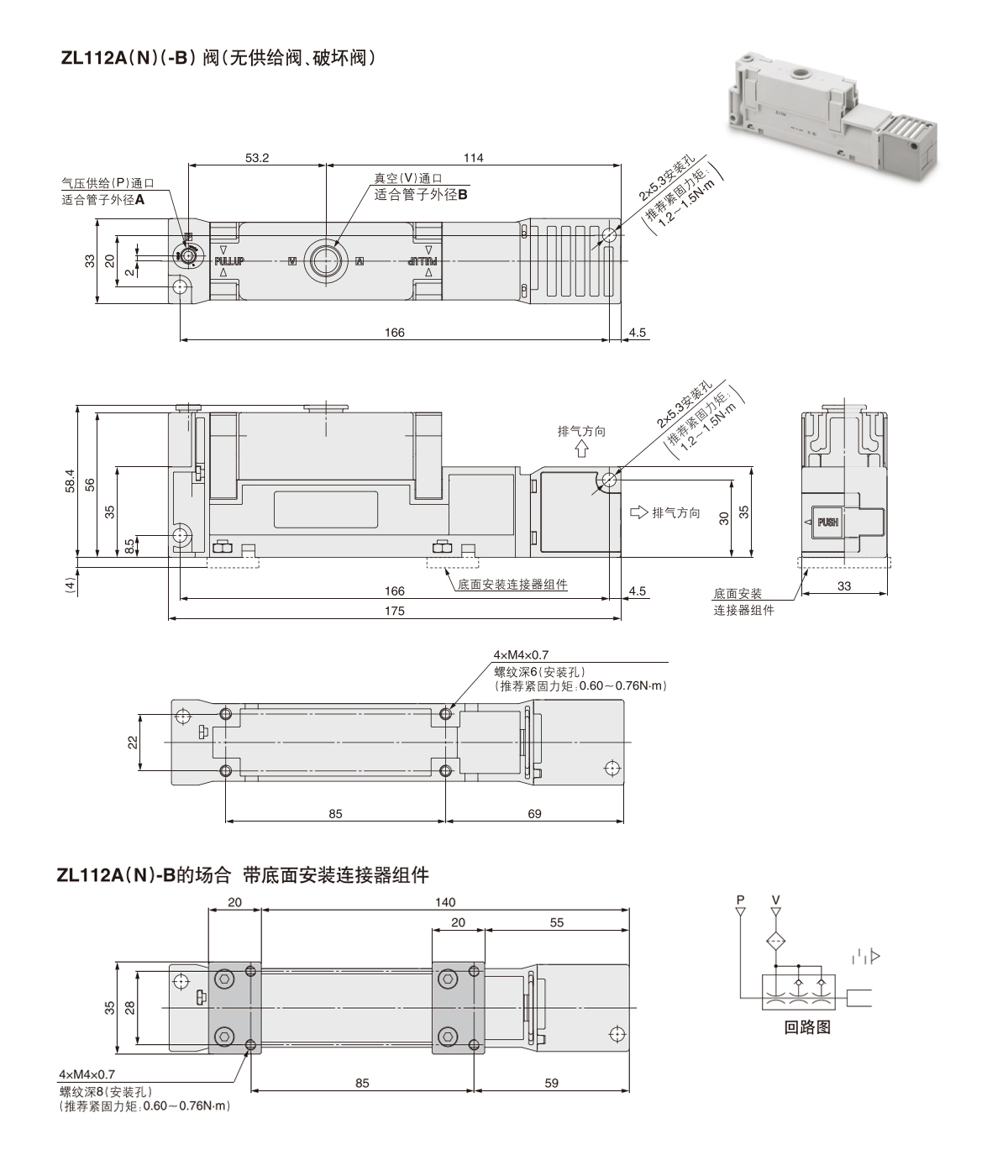

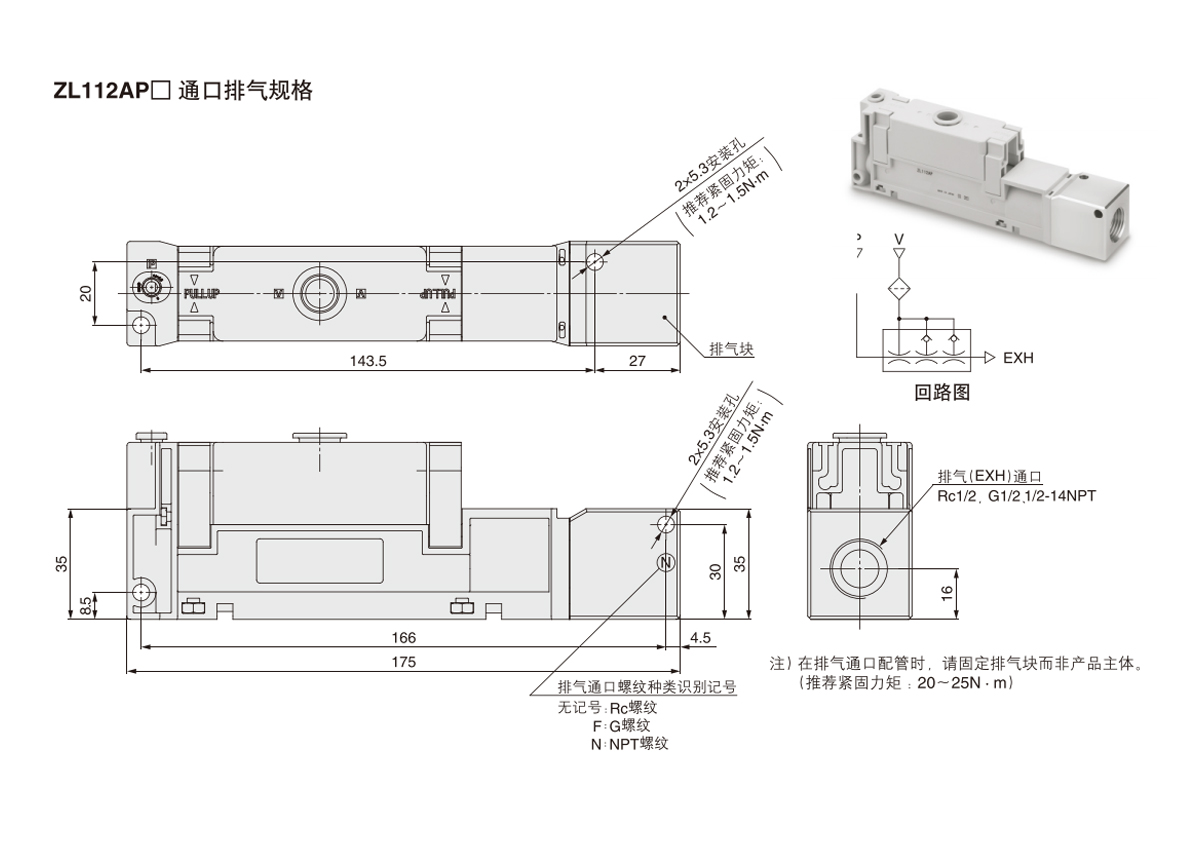

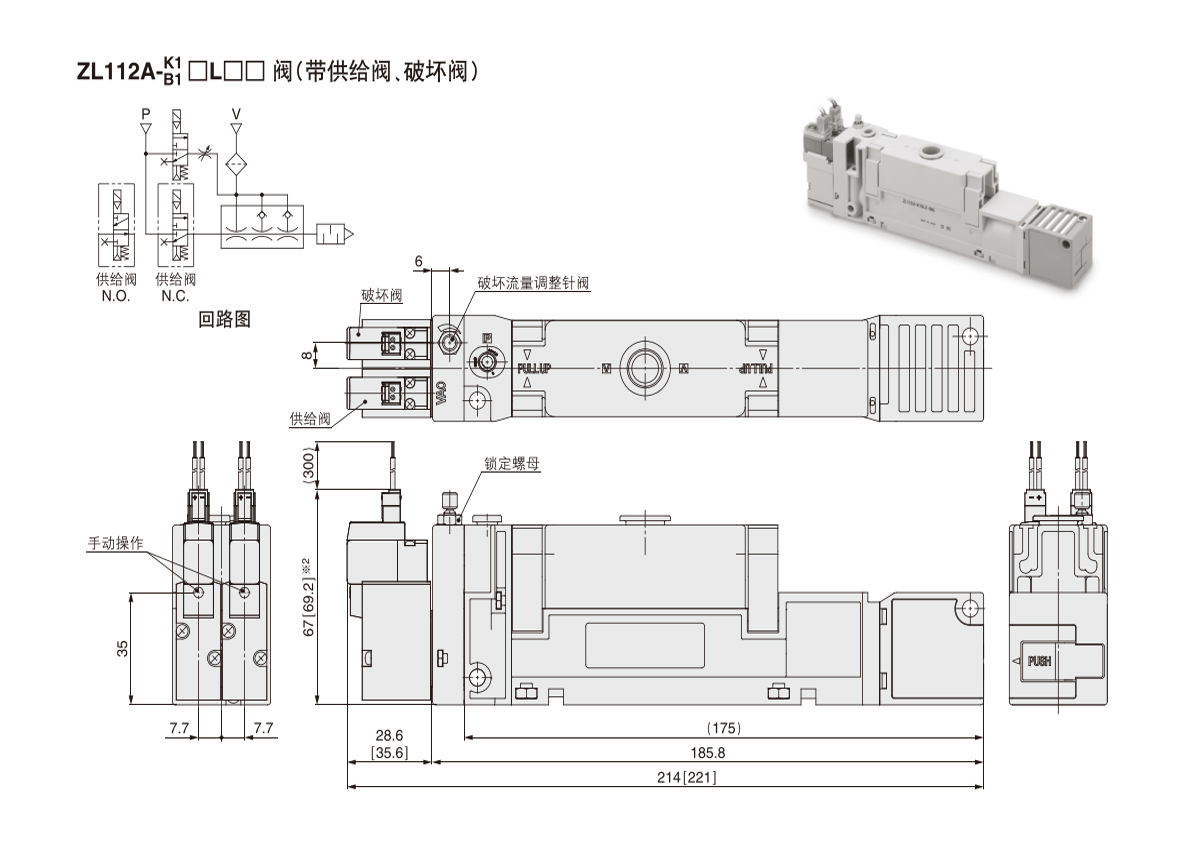

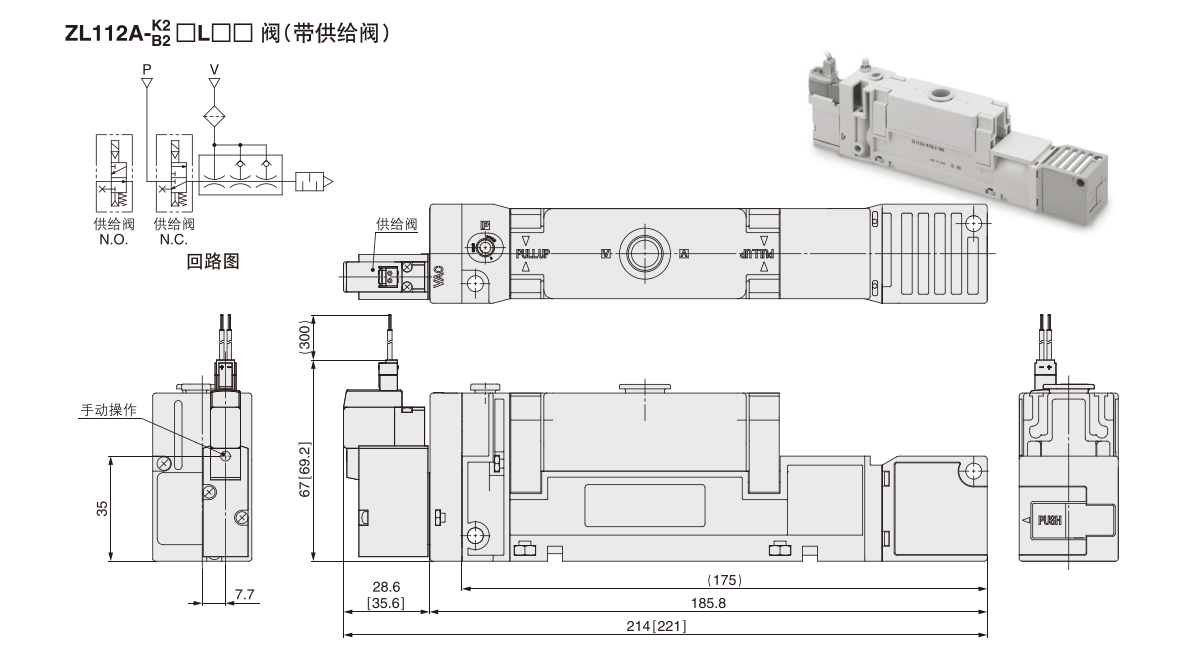

    Port mérete
    A B
    ZL112A 6 12
