ZL3/ZL6 sorozatú többfokozatú vákuumkidobó Beszállítók

Otthon / Termékek / Vákuum alkatrészek / Többfokozatú vákuumgenerátor / ZL sorozatú többfokozatú vákuumgenerátor / ZL3/ZL6 sorozatú többfokozatú vákuumkidobó

ZL3/ZL6 sorozatú többfokozatú vákuumkidobó ZL3/ZL6 sorozatú többfokozatú vákuumkidobó
  • ZL3/ZL6 sorozatú többfokozatú vákuumkidobó
  • ZL3/ZL6 sorozatú többfokozatú vákuumkidobó
ZL sorozatú többfokozatú vákuumgenerátor

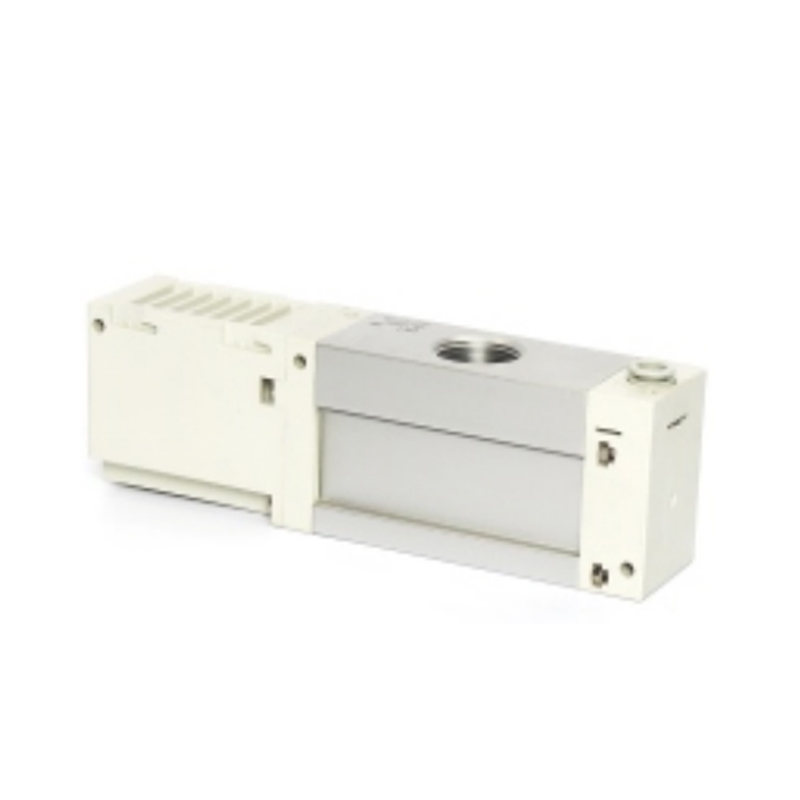

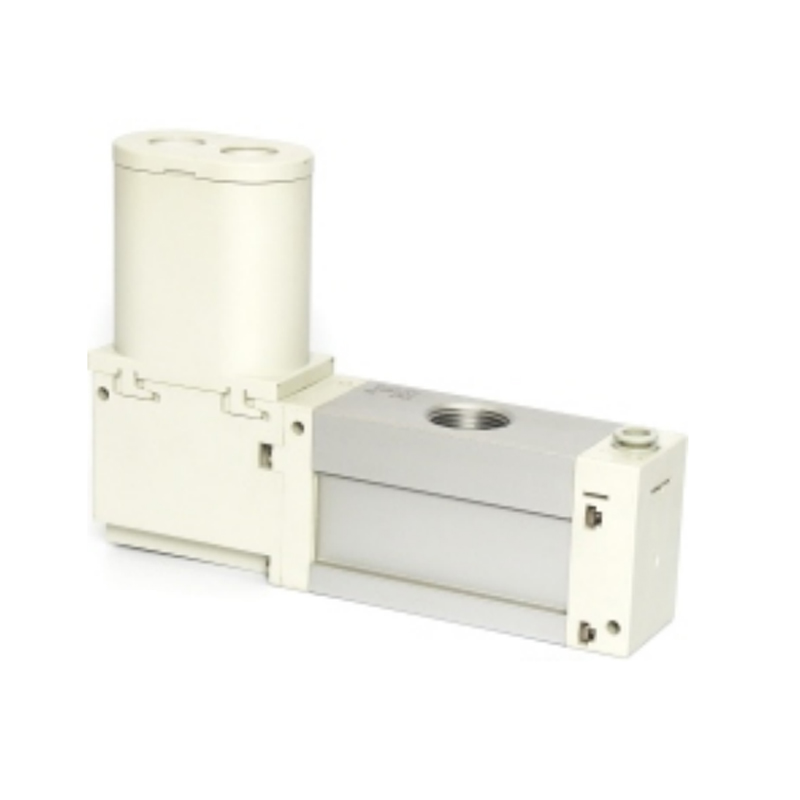

ZL3/ZL6 sorozatú többfokozatú vákuumkidobó

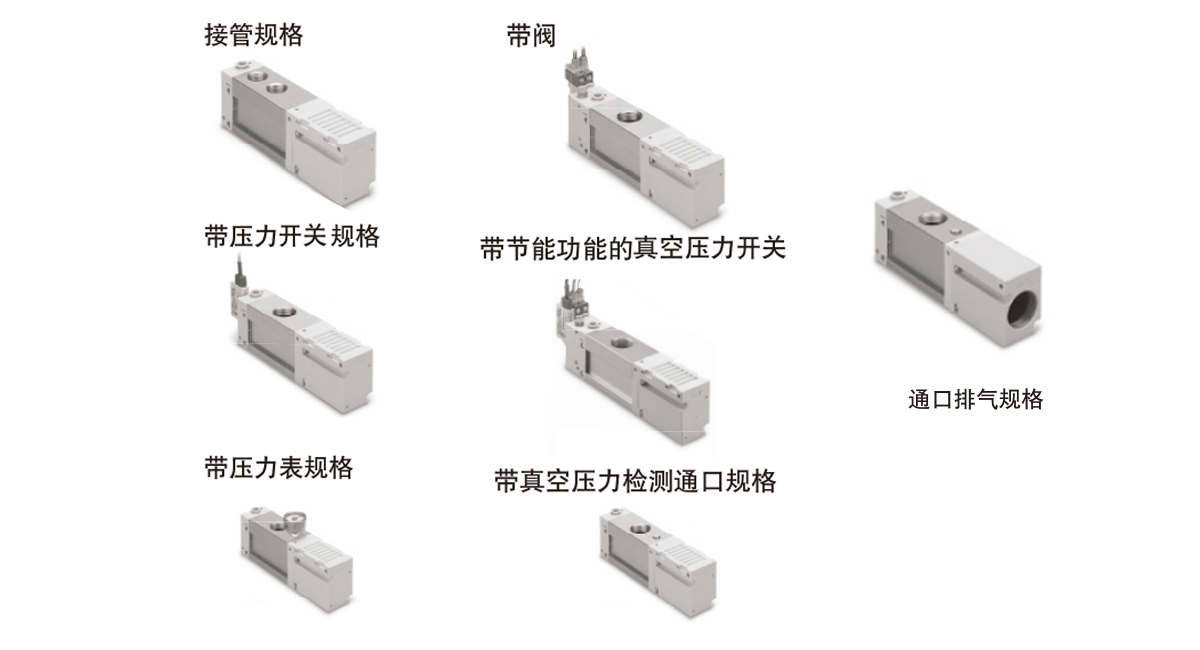

A ZL3/ZL6 sorozatú többfokozatú vákuumkidobó egy moduláris vákuumot generáló egység, amely a többlépcsős Venturi elvén épül. Olyan helyzetekre tervezték, ahol az ipari automatizálásban gyorsan stabil negatív nyomást kell létrehozni, és alkalmas különféle munkadarabok megfogására, adszorbeálására vagy rögzítésére.

•Többlépcsős szerkezettervezés

A sorozat Venturi csőszerkezetét a sűrített levegő energia lépésről lépésre történő átalakítására alkalmazzák. A légáramlás több fokozatban bővül, hogy lépésről lépésre erősítse a vákuumhatást. Összehasonlítva az egyfokozatú szerkezettel azonos levegőforrás körülményei között, nagyobb szívóteljesítményt produkál, vagy csökkenti a sűrített levegő fogyasztását.

•Vákuumos stabilitás optimalizálása

A belső áramlási csatorna kifejezetten a turbulencia elnyomására és a nyomásingadozások kiegyenlítésére van optimalizálva minden szinten. Ez a kialakítás biztosítja a stabil vákuumszintet folyamatos munkavégzés vagy enyhe terhelésváltozás esetén, csökkentve a beszívott tárgy kilazulásának kockázatát.

• Rugalmas munkakörülményekhez való alkalmazkodás

Az alapelemek széles áramlási tűréshatárral rendelkeznek, és kompatibilisek a különböző kipufogógáz-ellennyomásokkal és szivárgási feltételekkel. Különösen alkalmas nem szabványos porózus felületű, összetett görbületű vagy légáteresztő képességű nem szabványos munkadarabok adszorpciós műveleteihez.

• Gyors válaszjellemzők

Az elősűrítési üreg és az alacsony tehetetlenségi nyomatékú áramlási csatorna együttműködik az ezredmásodperces vákuum létrehozása és felszabadítása érdekében. Megfelel a gyakori indítás és leállítás alkalmazási követelményeinek a nagy sebességű automatizálási ritmusban, és lerövidíti a ciklus várakozási idejét.

• Moduláris funkció integráció

A fő test szabványos gázút-interfészt és telepítési pozicionálási struktúrát tart fenn a vákuumkapcsoló, a szűrőegység vagy a hangtompító alkatrészeinek gyors integrálásának támogatására. A funkcionális modulok rugalmasan konfigurálhatók a rendszer összetettségének megfelelően, hogy csökkentsék a teljes folyamat összetettségét.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:Nincs előző cikk
KÖVETKEZŐ:ZL1 sorozatú többfokozatú vákuumkidobó

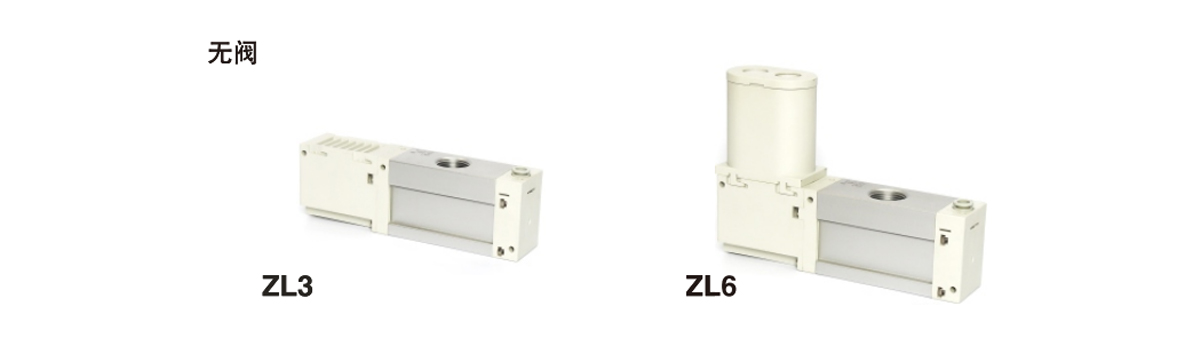

  • ZL3 ZL6
    Modellllll ZL3M□□ ZL3H□□ Modellllll ZL6M□□ ZL6H□□
    A fúvóka átmérője [mm] 1.9 1.5 A fúvóka átmérője [mm] 1,9×2 1,5×2
    Normál tápnyomás [MPa] 0.35 0.50 Normál tápnyomás [MPa] Szelep nélkül 0.35 0.50
    Maximális vákuumnyomás [kPa] 1. megjegyzés) -91 -93 Szeleppel 0.37 0.52
    Maximális szívó áramlási sebesség [L/perc (ANR)] 280 Maximális vákuumnyomás [kPa] 1. megjegyzés) -91 -93
    300 Maximális belégzési áramlási sebesség [L/perc (ANR)] 580
    Levegőfogyasztás [L/perc (ANR)] 150 135 Átvételi/szellőztetési előírások 600
    Tápnyomás tartomány [MPa] 0,2-0,6 Levegőfogyasztás [L/perc (ANR)] 300 270
    Működési hőmérséklet tartomány [°C] -5-50 (nincs fagyás vagy páralecsapódás) Tápnyomás tartomány [MPa] 0,2-0,6
    Üzemi folyadék Levegő Működési hőmérséklet tartomány [℃] -5-50 (nincs fagyás vagy páralecsapódás)
    Rezgésállóság [m/s²] 2. megjegyzés) 20 Üzemi folyadék Levegő
    Ütésállóság [m/s²] 3. megjegyzés) 100 Rezgésállóság [m/s²] 2. megjegyzés) 20
    Ütésállóság [m/s²] 3. megjegyzés) 100
    Megjegyzés 1) Vállalatunk mérési körülményei között szabványos tápnyomáson kapott értékek. Ezek az értékek a légköri nyomástól (klíma, tengerszint feletti magasság stb.) vagy a mérési módszerektől függően változhatnak.
    2. megjegyzés) 10–500 Hz, 2 óra X, Y és Z irányban (nincs tápellátás, kezdeti értékek).
    Megjegyzés 3) 3-szor X, Y és Z irányban (nincs tápellátás, kezdeti értékek).

    Tápszelep, szakítószelep specifikációi
    Modellllll ZL3-JSY3140
    Válaszidő (0,5 MPa-nál) Kevesebb, mint 27 ms 1. megjegyzés)
    Maximális működési frekvencia 5 Hz
    Kézi működtetés Nem reteszelő nyomó típus
    A tekercs névleges feszültsége DC24V
    Megengedett feszültségingadozás a névleges feszültség ±10%-a
    Energiafogyasztás 0,4W

    A nyomásmérő specifikációi
    Modellllll GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Nyomásegység kPa Az inHg-t és a psi-t együtt használjuk a jelzésre
    Nyomástartomány -100-100 kPa -30 inHg～14psi
    Csatlakozó menet R1/8 NPT1/8
    Pontosság Vákuum oldal ±3% F.S., pozitív nyomás oldal ±5% F.S.
    Súly 30g

    Kipufogógáz zaj (referenciaérték)
    Modellllll ZL3 ZL6
    Kipufogógáz zaja [dB(A)] 68

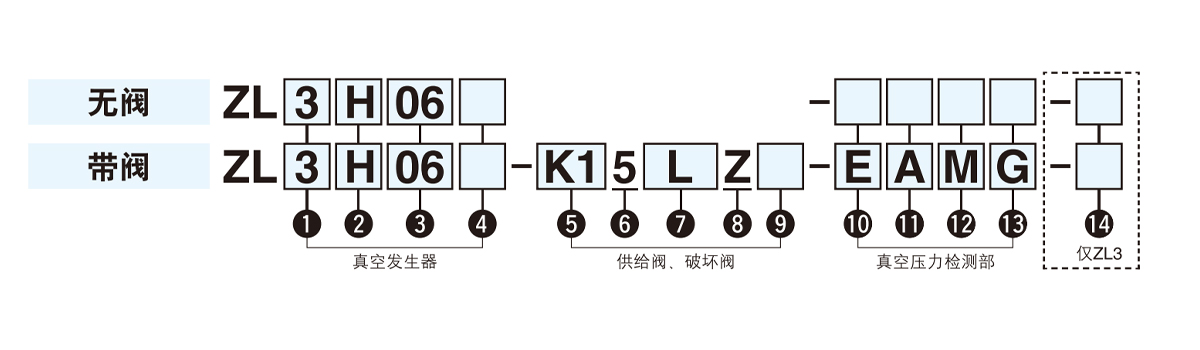

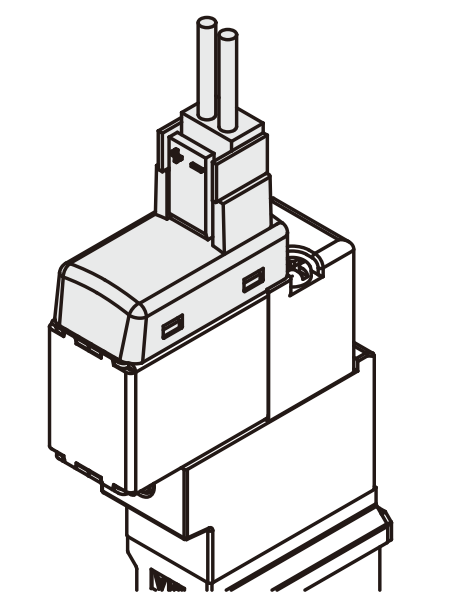

  • ① Maximális szívó áramlási sebesség ② Normál tápnyomás ④A kipufogógáz specifikációi ⑦Kivezetési módszer
    3 300L/perc (ANR)※1 H 0,50 MPa Jelöletlen Hangtompító kipufogó L alakú foglalat típus
    6 600L/perc (ANR)※1 P Nyissa ki a kipufogót
    ※1 Csövek csatlakoztatásakor és légtelenítéskor

    L: Vezeték hossza 0,3 m

    ③ Vákuum (2/V) nyílás mérete/ellátó (1/P) port, amely alkalmas a cső külső átmérőjére
    Mark Vákuumos (2/V) szellőző Ellátás (1/P) Porton keresztül
    06 Rc3/4 Egyenes csatlakozó 8 mm

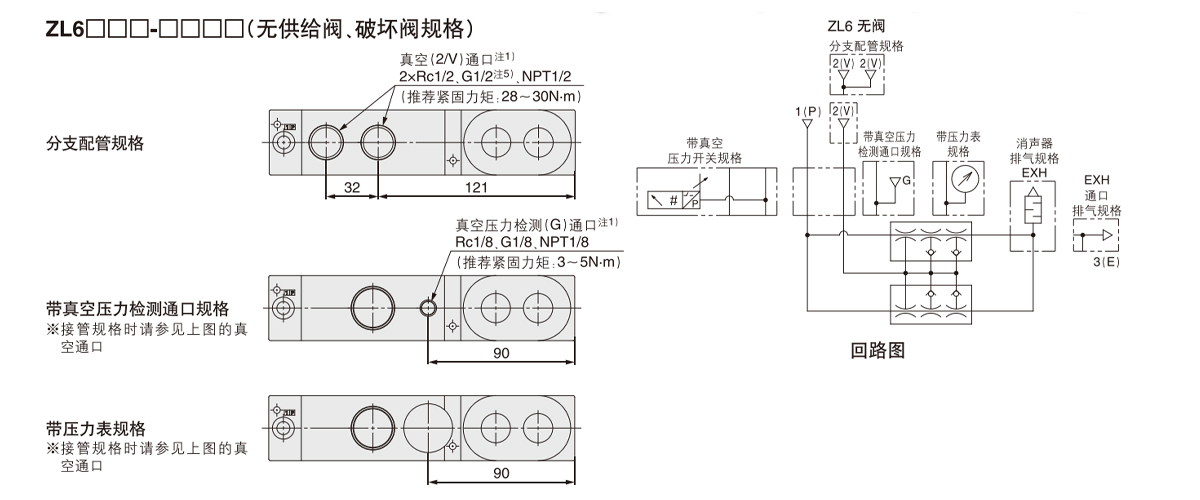

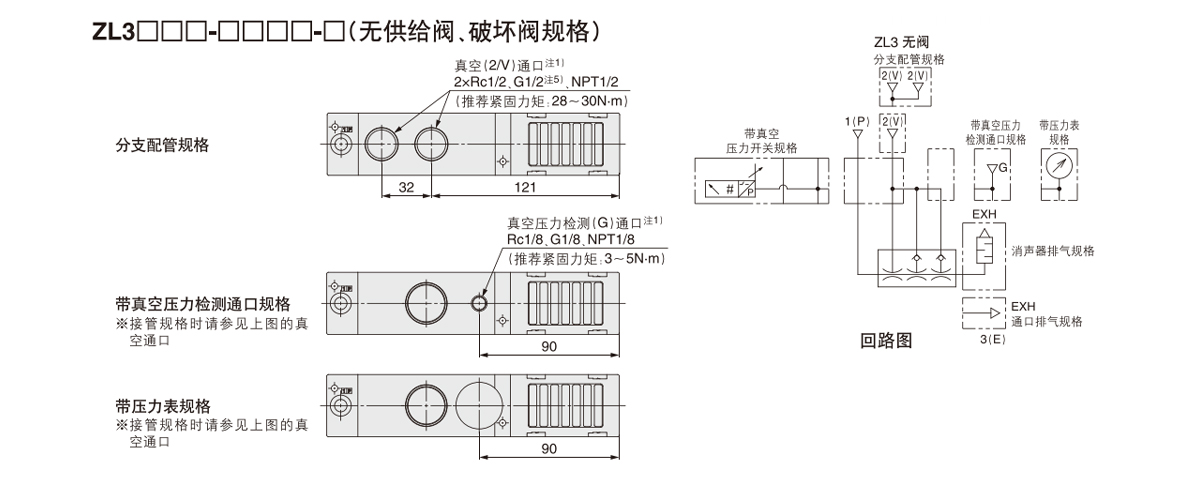

    04 2×Rc1/2 (alelosztó cső specifikációi)
    06L G3/4 Könyökcsatlakozó 8 mm
    04L 2×G1/2 (elágazó cső specifikációi)
    ⑤ Ellátó szelep és szakítószelep kombináció ⑩Vákuumnyomás-vizsgálati osztály
    K1 Ellátó szelep (N.C.), szakítószelep (N.C.) Jelöletlen Egyik sem
    ⑥ Névleges feszültség GN Vákuumnyomás-mérő csatlakozóval (G):
    5 DC24V
    G Nyomásmérő
    ⑧ Jelzőlámpa és túlfeszültség védelmi áramkör
    Z Jelzőlámpával és túlfeszültség védelmi áramkörrel E Vákuumnyomás kapcsoló (vákuum 2 kimenet)
    ⑨Kézi működtetés F Vákuumnyomás kapcsoló (vegyes 2 kimenet)
    Jelöletlen Nem reteszelő nyomógombos

    ⑩Csak akkor alkalmazható, ha az E/F/V van kiválasztva a vákuumnyomás-érzékelő részben.
    ⑪Kimeneti specifikációk Csak a ZL3-ra vonatkozik
    A NPN nyitott kollektor ⑭ Nem kötelező elemek
    Jelöletlen Nem állnak rendelkezésre opciók
    B PNP nyitott kollektor

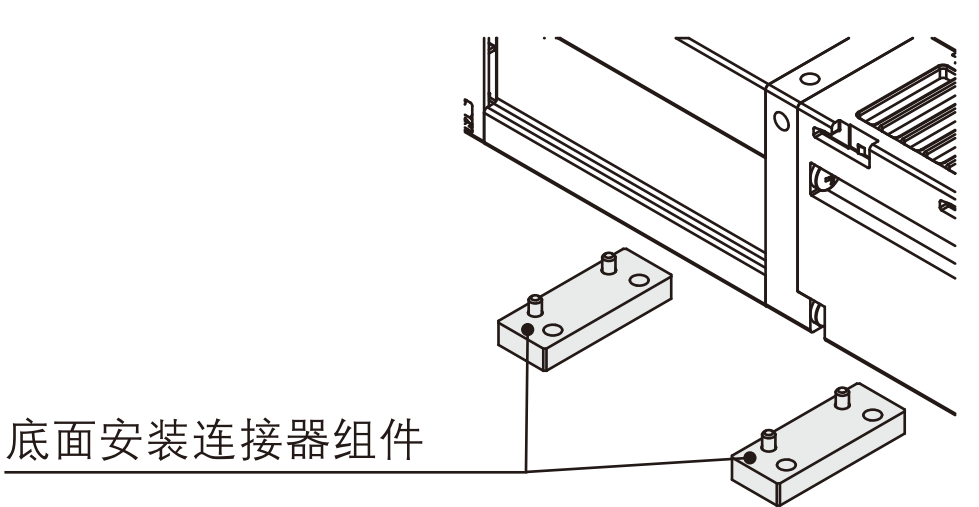

    B Alsó felületre szerelhető csatlakozó szerelvény※9 (a csomag tartalmazza)
    ⑫ Az egység specifikációi

    ※9
    Az előző ZL212 modell alsó felületén 27 mm-es csavarrögzítési osztású csatlakozószerelvényekhez való illesztéshez. Szükséges a korábbi ZL212 modell alsó felületi rögzítéssel történő cseréjekor. (2 darab készletenként, 4 csavart tartalmaz). Az oldalsó rögzítőfuratok opció nélkül is cserélhetők.

    Jelöletlen Mértékegység-átalakító funkcióval
    M SI mértékegység rögzített (kPa)
    P Mértékegység-átalakító funkcióval (initial value psi)※10
    ⑬ A vezeték specifikációi
    Jelöletlen Kihúzott vezeték
    G Bekötés dugóval (2 m hosszú) (ugyanaz a csomag)

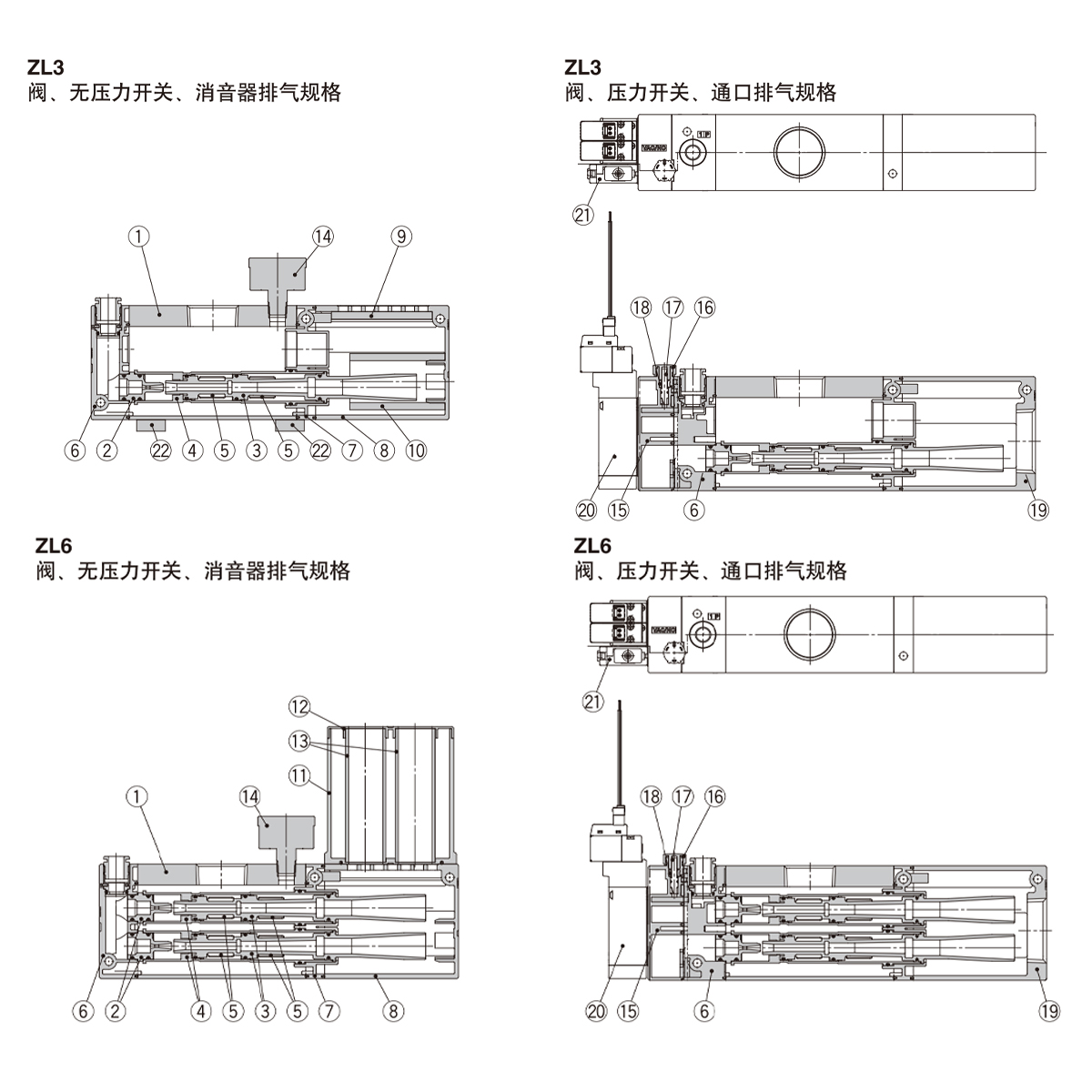

  • Alkatrészek
    Szám Név Anyag Megjegyzés Szám Név Anyag Megjegyzés
    1 Főtest "Alumínium ötvözet
    (eloxált)"     		- 14 Nyomásmérő - -
    15 Szeleplemez PBT -
    2 Fúvóka POM - 16 Kézikerék POM -
    3 Laval fúvóka PBT 17 Tűszelep PBT -
    4 Melléklet POM 18 Tűszelep guide rod Sárgaréz (elektromos nikkelezés) -
    5 Egyirányú szelep FKM -
    6 Elülső csatlakozó PBT - 19 Átmenő furatú blokk Alumíniumötvözet (krómozott, bevont) -
    7 Hátsó csatlakozó PBT -
    8 Hangtompító héj 1 PBT - 20 Tápszelep, szakítószelep - -
    9 Hangtompító anyaga 1 Gyanta 21 Vákuumnyomás kapcsoló - -
    10 Hangtompító anyaga 2 Nem szőtt szövet 22 Alsó rögzítő csatlakozó szerelvény Sárgaréz (elektromos nikkelezés) -
    11 Hangtompító héj 2 PBT - -
    12 Hangtompító burkolat POM 23 Tömítőanyag (O-gyűrűk stb.) HNBR/NBR -
    13 Hangtompító anyaga 3 Nem szőtt szövet (Nem eltávolítható, hangtompító szerelvényt ki kell cserélni) 24 Összeszerelő csavarok Acél (háromértékű kromát) -
    - - - -

    A légnyomás-bevezető (1/P) nyílás a cső külső átmérőjének megfelelő.
    A Kioldó hüvely színe
    ZL3[ □□ 8 Világos szürke

    A légnyomás-bevezető (1/P) nyílás a cső külső átmérőjének megfelelő.
    A Kioldó hüvely színe
    ZL6  □ 8 Világos szürke
