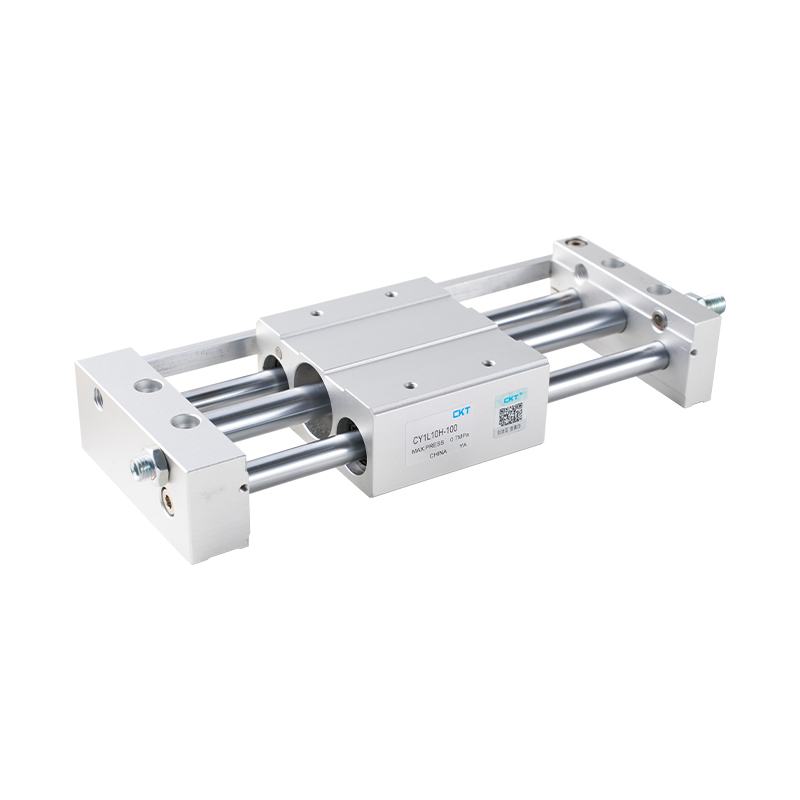

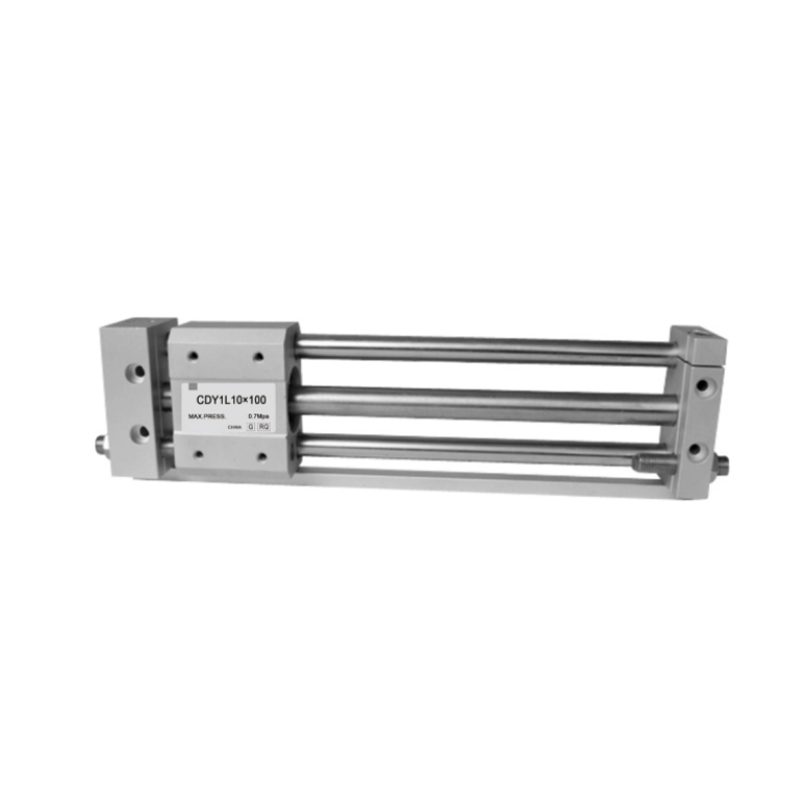

CY1L sorozatú mágneses csatolású rúd nélküli henger (golyóscsapágyas típus)

A CY1L sorozatú mágneses csatolású rúd nélküli henger (golyóscsapágyas típus) egy helytakarékos lineáris hajtóelem, amely a mágneses tengelykapcsoló elvét használja a dugattyú és a külső csúszka közötti érintésmentes erőátvitel érdekében.

• Az alapvető hajtóerő üzemmód: A mag a beépített dugattyú és a külső tehercsúszka közötti tengelykapcsolóban és összeköttetésben rejlik a mágneses mezőn keresztül. Amikor a henger belsejében lévő dugattyú levegőnyomás hatására mozog, a hengeren kívüli csúszkát meg lehet hajtani, hogy szinkron lineáris mozgást érjünk el erős mágneses tér hatására anélkül, hogy fizikailag behatolna a hengerbe.

• Extrém helytakarékos: Mivel a hagyományos henger dugattyúrúd-szerkezete kimaradt, ennek a hengersorozatnak a beépítési hossza jelentősen lerövidül ugyanazon löket alatt, ami különösen alkalmas olyan automatizálási alkalmakra, ahol korlátozott beépítési hely van, vagy hosszú löketet és kompakt elrendezést igényelnek.

• Belső tömítés előnye: A mágneses csatolású erőátviteli módszer szükségtelenné teszi, hogy a dugattyúrúd kinyúljon a hengertestből, alapvetően kiküszöbölve a szivárgás kockázatát a hagyományos rúdhenger dugattyúrúdjának dinamikus tömítésénél, és javítva a hengeren belüli tömítési megbízhatóságot.

• Alkalmazható terhelési jellemzők: A golyóscsapágyas kialakítás azt jelenti, hogy a külső csúszkája optimalizált golyóscsapágy vezetőszerkezetet alkalmaz. Ezt a konfigurációt úgy tervezték, hogy egyenletes, alacsony súrlódású terhelésű futási pályát biztosítson, javítsa az oldalirányú nyomatékkal szembeni ellenállást, javítsa a csúszka stabilitását és vezetési pontosságát mozgás közben, és lehetővé tegye, hogy jobban alkalmazkodjon az alkalmazási követelményekhez különböző terhelési feltételek mellett.

• Alkalmazási egyetemesség: Helytakarékos, szivárgási kockázat nélkül és jó terhelési alkalmazkodóképességének köszönhetően ezt a hengersorozatot széles körben használják különféle állomásokon, amelyek lineáris oda-vissza mozgást igényelnek az automatizált gyártósorokon, különösen az anyagmozgatás, szállítás és pozicionálás során, hosszú löketekkel és kompakt beépítési hellyel.
