CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus Beszállítók

Otthon / Termékek / Léghenger / Rúd nélküli henger / CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus

CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus
  • CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus
  • CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus
  • CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus
Rúd nélküli henger

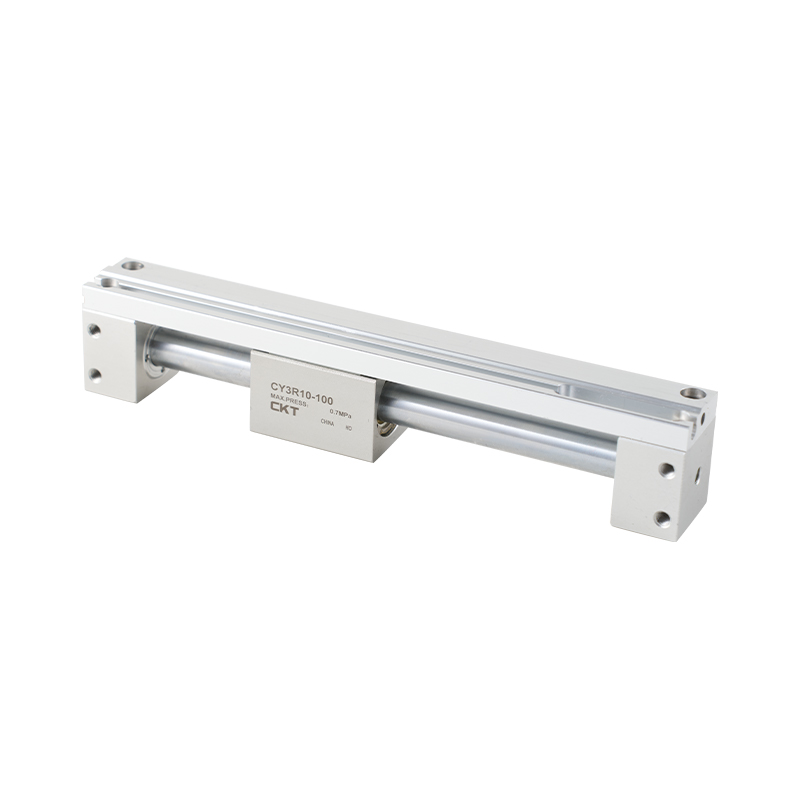

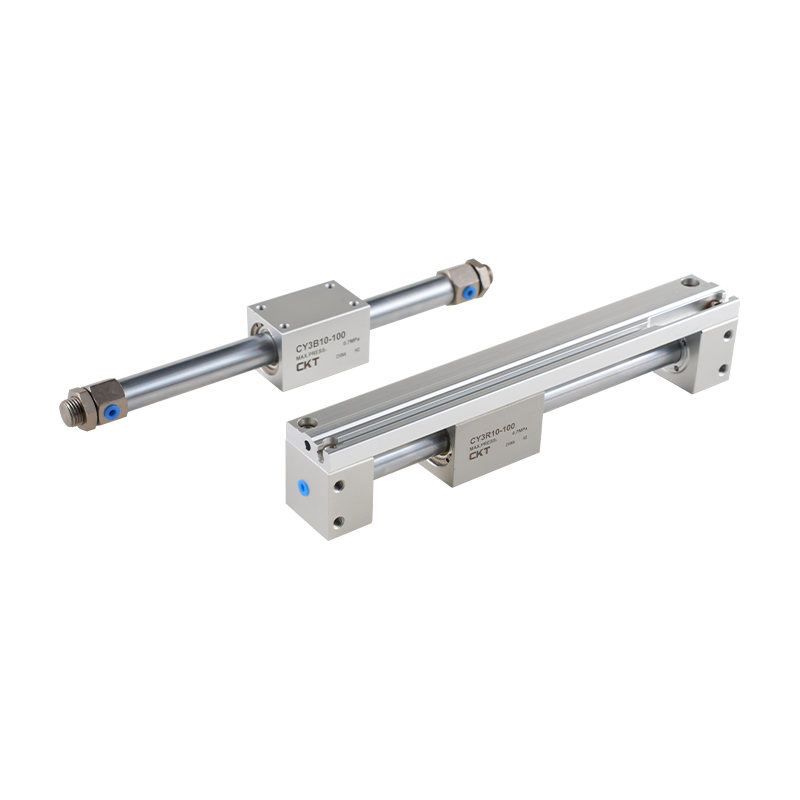

CY3B/CY3R sorozatú mágneses csatolású rúd nélküli henger alaptípus/közvetlen rögzítési típus

A fő test és a fejburkolat formája megváltozott, és a tömeg csökkentése érdekében a mágneses csatlakozást alkalmazták. A kenést rögzítő gyűrű a dugattyún folyamatosan kenőfilmet képezhet, és javíthatja a kenést.

E-mail: manager@cktworld.com
Letöltés
ELŐZŐ:MY1B sorozatú mechanikus csuklórúd nélküli henger (alaptípus)
KÖVETKEZŐ:CY1L sorozatú mágneses csatolású rúd nélküli henger (golyóscsapágyas típus)
  • Szabványos specifikációk
    Henger átmérő (mm) 15 20 25 32 40
    Felhasznált folyadék levegő (olaj nélkül)
    Maximális üzemi nyomás MPa 0.7
    Minimális üzemi nyomás MPa 0.16 0.15 0.14 0.12
    Környezeti és folyadék hőmérséklet -10-60°C (de nem fagyasztva)
    Dugattyú sebesség mm/s CY3B:50-400;CY3R:50-500
    Pufferelés Párnázó párna mindkét végén
    Lökethossz tűrés mm 0-250 1°,251-1000 14,1001-1,8
    Mágneses tartóerő  N 137 231 363 588 922
    Csővezeték csatlakozás M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Cikkszám Alkalmas henger átmérőjéhez (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2,0 10 41 47.3

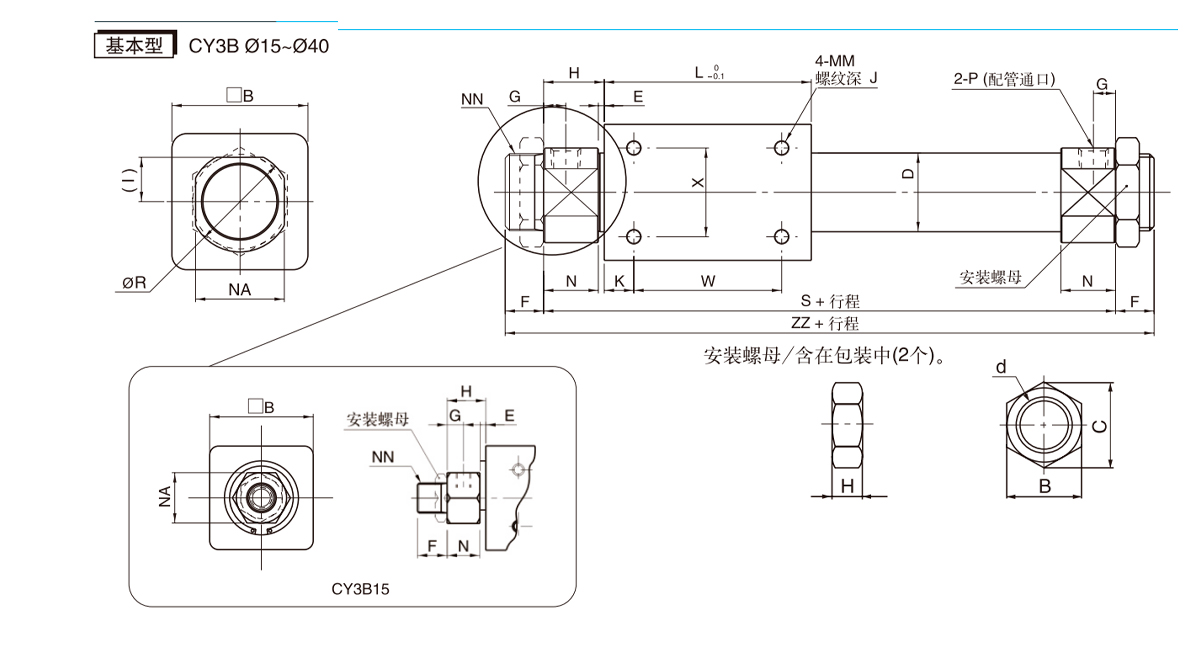

    Modelllll B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

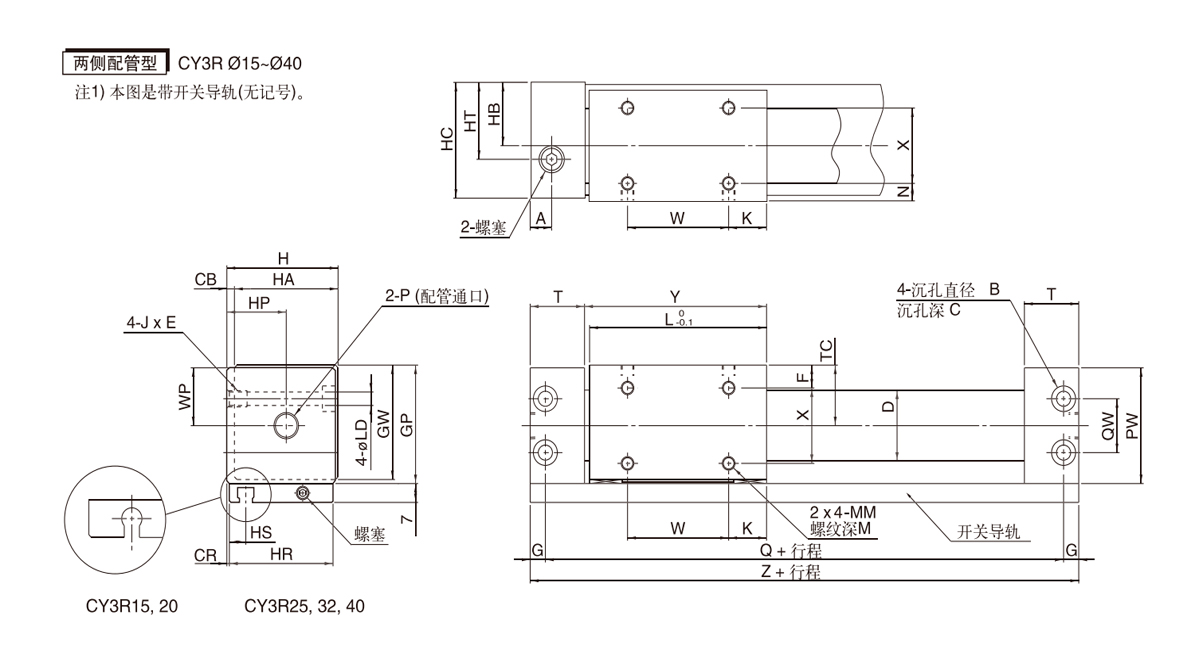

    Modelllll A B C CB CR D F G háziorvos GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Modelllll L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

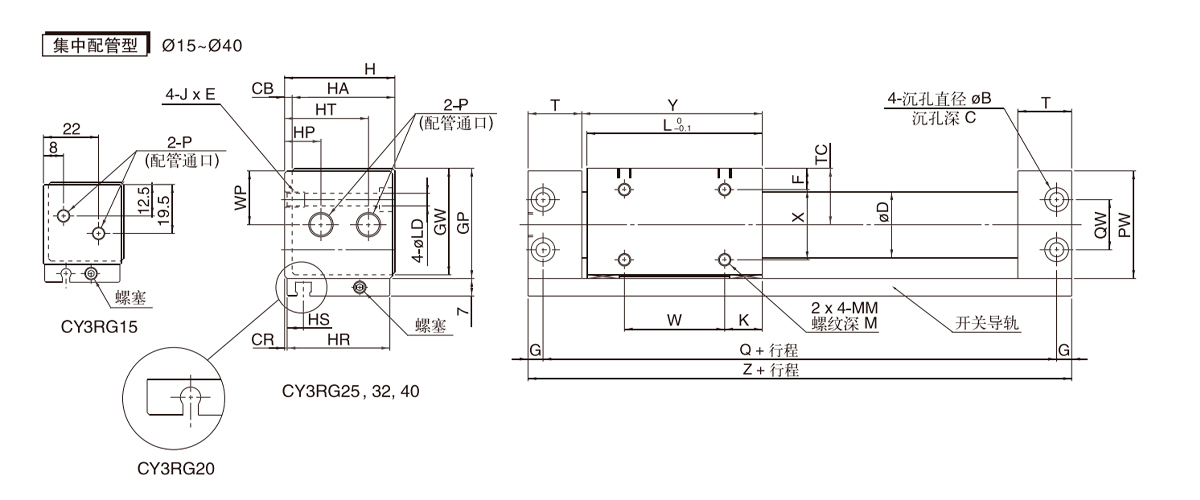

    Modelllll HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※ A nem megadott méretek mindkét oldalon megegyeznek a csőtípus méreteivel.
