Dupla rudas léghenger: típusok, méretezés és alkalmazási útmutató

Mi az a dupla rudas léghenger és miért számít?

Dupla rúd léghenger egy pneumatikus működtető szerkezet, amelynek dugattyúrudai nem csak az egyik, hanem a hengertest mindkét végéből nyúlnak ki. Ez a látszólag egyszerű szerkezeti különbség jelentős következményekkel jár a levegőhenger valós ipari alkalmazásokban való teljesítményére nézve. A fő előny a szimmetrikus erőkifejtés: a henger minden légnyomásnál egyenlő toló- és húzóerőt ad le, mivel mindkét löket ugyanazon a keresztmetszeti területen hat. A szabványos egyrúdú pneumatikus hengernél a visszahúzó erő mindig kisebb, mint a nyújtóerő, mivel a rúd a dugattyú felületének egy részét a rúd felőli oldalán foglalja el, csökkentve az effektív nyomásterületet. Ez az aszimmetria teljesen eltűnik a dupla rúd kialakításánál.

Az erőkiegyenlítésen túl az ikerrúd szerkezet megakadályozza a dugattyúrúd elfordulását kinyújtás és visszahúzás közben. Számos automatizálási folyamatban – címkézés, hegesztés, adagolás, préselés – már néhány fokú forgási eltolódás is rontja a termék minőségét vagy eltolódást okoz. A dupla rúdú levegőhenger mechanikusan kiküszöböli ezt a kockázatot, anélkül, hogy a későbbi elfordulásgátló vezetőkre vagy bonyolult rögzítőelemekre támaszkodna.

Ez a cikk mindent megtud, amit egy gépész- vagy automatizálási mérnöknek tudnia kell a duplarudas henger megadása előtt: hogyan működik belülről, hogyan hasonlítható össze más léghenger-típusokkal, melyik sorozat dominál a piacon, hogyan kell helyesen méretezni, és hogyan kerülhetők el a leggyakoribb beszerelési hibák.

Belső felépítés: Hogyan működik a dupla rudas léghenger

A kettős rudas levegőhenger belső elrendezése ugyanazokat az alapelveket követi, mint bármely kettős működésű pneumatikus henger, egyetlen kritikus kiegészítéssel. A furat közepén egy dugattyú helyezkedik el. A fejvégsapkából kifelé nyúló egy rúd helyett két azonos átmérőjű rúd van rögzítve a dugattyú ellentétes oldalaihoz, és áthaladnak a tömített tömszelencéken mind a fej-, mind a sapkavég fedelében.

Két levegőnyílás – egy a hengerhenger mindkét végén – lehetővé teszi a sűrített levegő felváltva belépését és távozását. Amikor levegő jut be a fejvég nyílásába, a dugattyút a sapka vége felé nyomja, megnyújtva az egyik rudat, míg a másikat visszahúzza. Amikor a levegő belép a sapkavég nyílásába, a mozgás megfordul. Mivel a dugattyú mindkét oldalán azonos hatásos terület van (mindkét rúd átmérője azonos), az erő és a sebesség mindkét irányban tökéletesen szimmetrikus.

Kulcsfontosságú belső alkatrészek

• Hengerhenger: jellemzően extrudált alumíniumötvözet, keményen eloxált, hogy ellenálljon a korróziónak és csökkentse a súrlódást
• Dugattyú: hordozza az elsődleges tömítést (általában NBR vagy poliuretán) és egy mágneses gyűrűt az érzékelő kioldásához
• Két dugattyúrúd: edzett acél tengelyek, krómozott HRC 55-60 a rúdtömítés hosszú élettartama érdekében
• Rúdtömítések és kaparók: megakadályozzák a levegő szivárgását és távol tartják a szennyeződést mindkét végén
• Végburkolatok: présöntött alumínium vagy acél, a csatlakozó menetekkel és a párna beállító szelepekkel
• Légpárnák: állítható tűszelepek, amelyek lelassítják a dugattyút az út mindkét végén, hogy elnyeljék a kinetikus energiát

Vezetett változatoknál (például a TN vagy CXSM sorozatnál) a két rúd egy elülső lemezen található bronz vagy golyóscsapágyperselyeken halad át, ami növeli az oldalirányú merevséget és tovább csökkenti az elhajlást tengelyen kívüli terhelés esetén. Ezt az altípust néha ikerrúddal vezetett hengernek, kétrúdú csúszóhengernek vagy kompakt vezetőhengernek nevezik, bár a működési elv azonos.

Dupla rúd vs. egyrúd léghenger: közvetlen összehasonlítás

Az egyrúd és a kétrudas léghenger közötti választás az alkalmazás speciális igényeitől függ. Egyik típus sem egyetemesen jobb. Az alábbi táblázat összefoglalja a legfontosabb gyakorlati különbségeket.

Azon alkalmazásokhoz, ahol csak lineáris nyomást vagy húzást igényelnek egy elsődleges irányban – alapvető befogás, ajtóműködtetés, egyszerű préselés –, az egyrúdú pneumatikus henger továbbra is a legköltséghatékonyabb választás. Abban a pillanatban, amikor egy alkalmazás megköveteli az elfordulás megakadályozását, egyenlő kétirányú erőt vagy egyidejű szerszámozást mindkét rúd végén, a kettős rúd konfiguráció lesz a megfelelő specifikáció.

Közös sorozatok és specifikációk a piacon

Számos bevált sorozat határozza meg a duplarudas léghengerek piacát. A köztük lévő különbségek megértése segít a mérnököknek, hogy a megfelelő terméket az alkalmazáshoz igazítsák anélkül, hogy túlzottan specifikálnának.

TN sorozat — Kompakt ikerrúd vezetésű henger

A TN sorozat az automatizálásban legszélesebb körben használt kompakt duplarudas henger. A furat mérete általában 10 mm és 32 mm között van, 5 mm és 125 mm közötti löketekkel, bár léteznek kiterjesztett változatok 200 mm-ig. A két rúd egy elülső véglemezen halad át precíziós perselyekkel, amelyek elfordulás- és oldalterhelés-ellenállást biztosítanak. Az üzemi nyomás általában 0,1-0,8 MPa, így alkalmas szabványos, 5-7 bar nyomású ipari sűrített levegős rendszerekhez. A TN alapterülete elég kicsi ahhoz, hogy közvetlenül beépíthető legyen a pick-and-place fejekbe, összeszerelő fúrókba és címkefelhordókba.

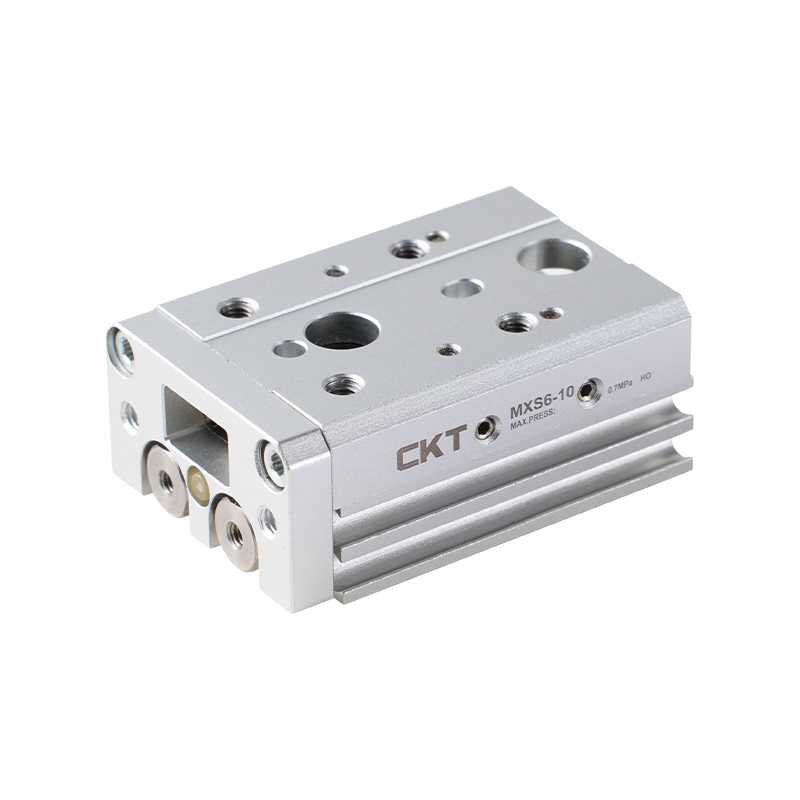

CXSM / CXSW sorozat — Csúszó típusú kettős rúd henger

Ezek a sorozatok a klasszikus elülső lemezvezetőt egy integrált csúszó blokkal helyettesítik, amely lineáris golyóscsapágyakon vagy bronz perselyeken keresztül halad a két rúdon. A csúszóblokk a szerszámok rögzítési felületévé válik, megkönnyítve a megfogók, érzékelők vagy egyedi rögzítések rögzítését további adapterlemezek nélkül. A CXSM sorozatot különösen kedvelik a nagy ciklusú elektronikai alkatrészek összeszerelő soraiban, mivel a golyóscsapágyas csúszka gyakorlatilag nulla csúszást eredményez, ami ±0,05 mm-es vagy jobb pozicionálási ismételhetőséget eredményez. A 6 mm-től 25 mm-ig terjedő furatméretek nagyon alacsonyan tartják a teljes magasságot, ami jól használható szűk gépkeretekben.

CS2W / MBW sorozat — Közepes és nagy átmérőjű dupla rúd

Nehezebb alkalmazásokhoz a közepes furatú duplarudas léghengerek 125 mm-től 160 mm-ig terjedő furatméretben, szereléstől függően akár 1200 mm-es lökettel is kaphatók. Ezek a hengerek alumínium fröccsöntött burkolatokat és kötőrúd-konstrukciót használnak. A CS2W-típus körülbelül 50%-os tömegmegtakarítást ér el az acél társaihoz képest ugyanazon a furatnál, ami akkor fontos, ha a henger egy mozgó géptengely része. A légpárnák mindkét végén alapfelszereltségnek számítanak ezen a hengerosztályon, hogy elnyeljék a nagyobb dugattyúrúd-terhelési egységek kinetikus energiáját.

MGP / MGPM sorozat — Kompakt vezetőhenger kettős külső rúddal

Az MGP sorozat két külső vezetőrudat helyez el egy központi hajtódugattyú mellé, amelyek mindegyike egy alacsony profilú alumínium testben van elhelyezve. Nagyobb oldalterhelést bír el, mint bármely ikerrudas kivitel, mivel a vezetőrudak a középvonaltól a maximális nyomatékkal vannak elhelyezve. A furatméretek 12 mm-től 63 mm-ig terjednek, üzemi nyomásuk pedig 1,0 MPa. Ez a sorozat gyakran megjelenik a préselési és jelölési műveleteknél, ahol a terhelés alatti pontosság kritikus.

Dupla rúd léghenger megfelelő méretezése

A helytelen méretezés a légpalack idő előtti meghibásodásának vagy nem megfelelő teljesítményének egyetlen leggyakoribb oka. A duplarudas henger számítási folyamata némileg eltér az egyrúdús típustól, különösen azért, mert az egyenlő területű dugattyú leegyszerűsíti az erőkifejtést, míg a helyszűke keményebb határt jelent.

1. lépés: Határozza meg a szükséges erőt

Számítsa ki a tényleges terhelést, amelyet a hengernek el kell mozgatnia vagy tartania kell. Dinamikus alkalmazások esetén – bármit, amit a henger gyorsít – szorozza meg a statikus terhelést 2,0-szeresével, hogy figyelembe vegye a gyorsulási erőket. Statikus rögzítéshez vagy rögzítéshez használjon 1,25-ös tényezőt. Soha ne méretezzen 100%-os elméleti erővel, mert a súrlódás, az ellennyomás a kipufogóvezetékben és a kopás idővel csökkenti a tényleges teljesítményt. A dinamikus pneumatikus alkalmazások szabványos ipari terhelési tényezője 0,6–0,7; ez azt jelenti, hogy a henger elméleti kimenő erőjének a terhelés 1,4-1,7-szeresének kell lennie.

2. lépés: Számítsa ki a szükséges furatot

Mivel a duplarudas hengerdugattyú mindkét oldalának területe egyenlő, az erőképlet ugyanaz a kinyújtásra és visszahúzásra:

F = (π / 4) × D² × P

Ahol F az erő Newtonban, D a furat átmérője méterben, és P a működési túlnyomás Pascalban. 0,5 MPa (5 bar) nyomáson egy 25 mm-es furatú kettős rúd henger körülbelül 245 N erőt hoz létre. Egy 40 mm-es furat azonos nyomás mellett körülbelül 628 N nyomatékot produkál. A terhelési tényező alkalmazása után kerekítse fel a következő szabványos furatméretre.

3. lépés: Ellenőrizze a térbeli borítékot

A dupla rúd henger kiválasztásánál a leginkább figyelmen kívül hagyott korlátozás a teljes beépített hossz. Mivel az egyik rúd mindig kinyúlik, a gépváznak el kell fogadnia a teljes hengertest hosszát és mindkét oldalon a teljes löketet. Szükséges teljes kerethézag = hengertest hossza (2 × löket). 100 mm-es testű és 50 mm-es löketű hengernél a keret résének legalább 200 mm-nek kell lennie. A hátsó rúdhosszabbításról való elfelejtett számolnivaló költséges gép-újratervezést okozott az üzembe helyezés során.

4. lépés: Ellenőrizze a kihajlás kockázatát hosszú ütéseknél

Ha a löket meghaladja a rúd átmérőjének 10-15-szörösét, a rúd összenyomó kihajlása veszélyt jelent. Egy 12 mm-es rúdnál a praktikus maximális támasztatlan nyomólöket 120-180 mm körül van. Ezen túlmenően tekintse meg az ISO 15552 kihajlási nomogramokat, vagy növelje a rúd átmérőjét. A megvezetett duplarudas hengereknél a második rúd osztja el a nyomóterhelést két tag között, ami jelentősen megnöveli a biztonságos lökethatárt az egyrúd kivitelekhez képest.

Ipari alkalmazások, ahol a dupla rudas léghengerek kiválóak

A kettős rúd konfiguráció egyedi mechanikai tulajdonságai miatt ez az ipari forgatókönyvek meghatározott sorozatában az előnyben részesített aktuátor. Ezen forgatókönyvek ismerete segít a mérnököknek gyorsan eldönteni, hogy a szabványos egyrúdú pneumatikus henger vagy a speciális duplarudas kialakítás a megfelelő kiindulási pont.

Automatizált összeszerelő és pick-and-place rendszerek

Az elektronikus alkatrész-összeszerelő gépek, a PCB-kezelő rendszerek és a félvezető-csomagoló berendezések olyan működtetőegységeket igényelnek, amelyek óránként több ezer alkalommal precíz, megismételhető pozíciókban keringenek. A dupla rúdú levegőhenger elfordulásgátló viselkedése biztosítja, hogy a rúdvégre erősített vákuumcsésze, megfogó vagy fúvóka minden löketnél pontosan ugyanabba a helyzetbe tér vissza. Tipikus 200–500 mm/s üzemi sebességnél és 60–120 percenkénti ciklussebességnél még a ciklusonkénti 1°-os forgási eltolódás is perceken belül látható eltolódássá halmozódik fel.

Befogás és rögzítés kétirányú erővel

A hegesztőszerelvényeknek, a megmunkáló satuknak és a présszerszámoknak gyakran mindkét irányban szabályozott erővel kell rögzíteniük – a munkadarabot meg kell szorítani a kinyújtáskor, és a rugó vagy a súrlódási erő ellenében visszahúzáskor el kell engedni. A kettős rúdú levegőhenger azonos befogó- és kioldóerőt biztosít azonos tápnyomás mellett, így nincs szükség a nyomásszabályozók beállítására a szorító- és kioldási szekvenciák között. Ez leegyszerűsíti a pneumatikus kört és csökkenti a szükséges nyomásszabályozó szelepek számát.

Szinkron többtengelyes mozgás

Ha két léghengernek együtt kell mozognia egy portálban vagy szállítórendszerben, a mindkét irányban azonos áramlási fogyasztás egyszerűbbé teszi az áramlás kiegyenlítését. Mivel egy dupla rúd henger minden löketnél ugyanazt a levegőmennyiséget szorongatja, két, egy közös elosztócsőből táplált, egymáshoz illesztett áramlásszabályozókkal ellátott henger azonos sebességgel halad, és egyszerre érkezik a véghelyzetbe. A gyakorlatban ez a szimmetrikus levegőfogyasztás csökkenti a rendszer hangolási idejét azáltal, hogy kiküszöböli az egyrúdú hengerpárokhoz szükséges áramláskülönbség-korrekciókat.

X-Y diatáblák és lineáris szakaszok

A CXSM vagy csúszka típusú kettős vezetőrúd-hengereket rendszeresen egymásra helyezik merőleges irányban, hogy kompakt X-Y fokozatokat építsenek fel a lézeres jelöléshez, adagoláshoz vagy ellenőrzéshez. A megvezetett duplarudas hengereken található T-hornyos rögzítőprofilok lehetővé teszik, hogy közvetlenül egymáshoz csavarozzák őket megmunkált adapterkonzolok, vágási gyártási idő és alkatrészszám nélkül. Egy tipikus kéttengelyes, 16 mm-es furatú CXSM hengerekből épült színpad 800 gramm alatti súlyú, és nagyjából 80 × 80 mm-es alapterületet foglal el, és kompakt asztali automatizálási cellákba illeszkedik.

Textil-, nyomda- és papírkezelő gépek

A hevedermozgató gépek a mozgó anyagból származó jelentős oldalirányú és csavaró terhelésnek teszik ki a hajtóműveket. A szabványos egyrúdú pneumatikus henger ezen oldalsó terhelések hatására elhajlik, ami a rúdtömítés kopását és esetleges szivárgást okoz. A dupla rúdhengerek elosztják az oldalirányú erőt két rúd-persely interfész között, jelentősen meghosszabbítva a tömítés élettartamát ezekben az alkalmazásokban. Számos textilipari gépgyártó számol be arról, hogy a tömítések cseréje több mint 50 millió ciklust jelent megfelelő méretű dupla rúd hengerekkel, szemben a 15–20 millió ciklussal a hasonló, egyrúdú egységekkel.

Élelmiszerek, italok és gyógyszerészeti csomagolások

A nagy pontosságú töltő-, kupakoló- és címkézőgépek megismételhető lökethelyzeteket és egyenletes erőt igényelnek a törékeny tartályok kezeléséhez. Az üvegpalackok, buborékcsomagolások és injekciós üvegek eltörnek vagy elakadnak, ha a működtető erőt nem szabályozzák. A kettős rúdú levegőhenger egyenlő kinyújtó és visszahúzó ereje leegyszerűsíti a nyomásbeállítási eljárást a gép üzembe helyezése során, és az elfordulásgátló viselkedés a felhordófejeket következetesen a tartály jellemzőihez igazítja.

Levegőellátás és rendszerkövetelmények a dupla rudas hengerekhez

Dupla rúd air cylinder performs reliably only when the compressed air supply meets basic quality and pressure standards. Running a pneumatic cylinder on dirty, wet, or incorrectly pressurized air is the fastest path to premature seal failure and positioning errors.

Szűrés

Minden pneumatikus működtetőnek, beleértve a duplarudas hengereket is, legalább 40 µm-es vagy finomabb levegőszűrő szükséges (ISO 8573-1:2010, 4. osztály). Az ennél nagyobb részecskék koptató hatást fejtenek ki a dugattyú- és a rúdtömítéseknél, felgyorsítva a kopást. A precíziós vezetésű hengereknél (CXSM, MGP) a lineáris csapágyak védelme érdekében 5 µm-es szűrés javasolt. Mindig szereljen fel egy FRL (szűrő-szabályozó-kenő) egységet a hengerkör elé, vagy használjon nem kenhető hengereket koaleszcens szűrővel, ha olajmentes működésre van szükség.

Üzemi nyomás

A szabványos dupla rúdú levegőhengerek üzemi nyomása 0,05 MPa (0,5 bar) minimális indítónyomás és maximum 1,0 MPa (10 bar) között van. A legtöbb ipari sűrített levegős rendszer 0,5–0,7 MPa (5–7 bar) nyomáson működik, ami kényelmesen elfér ennek a tartománynak a közepén. Az abszolút maximális nyomáson való futás felgyorsítja a tömítés kopását és csökkenti a párna hatékonyságát. A leghatékonyabb működési pont a megfelelő méretű léghengereknél az a legalacsonyabb nyomás, amely 1,4-szeres biztonsági tényező mellett a szükséges erőt hozza létre – jellemzően a 0,4–0,6 MPa tartományban a legtöbb automatizálási feladatnál.

Hőmérséklet

A legtöbb dupla rudas hengerben a szabványos NBR (nitril-butadién gumi) tömítések –20°C és 80°C között megbízhatóan működnek. A sütők, szárítók vagy hőszigetelő állomások közelében történő alkalmazásokhoz frissítsen 150°C-os Viton (FKM) tömítésekre. A hideg végén a fagypont alatti környezetekben, például a fagyasztó szállítószalagos rendszerekben alacsony hőmérsékletű NBR-vegyületekre vagy PTFE-tömítésekre lehet szükség, hogy megakadályozzák a tömítések megkeményedését és átfújását.

Szerelési konfigurációk és telepítési bevált gyakorlatok

A helyes beszerelés kritikus minden pneumatikus hajtóműnél, de a duplarudas léghenger esetében a követelmények különösen szigorúak, mert a helytelen beállítás kétszer akkora feszültséget okoz a rúdtömítésben, mint az egyrúdú egységeknél.

Elérhető rögzítési stílusok

A dupla rudas levegőhengerek a következő rögzítési konfigurációkat támogatják:

• Lábtartó (LB): a hengertesthez hegesztett vagy csavarozott konzolok; leggyakrabban rögzített utazási alkalmazásokban
• Első karima (FA): karima a fejvég burkolatához csavarozva; hasznos, ha a hengert házba kell szerelni
• Kupak végkarima (FB): karima a sapka végén, akkor használatos, ha az elülső rúdhoz való hozzáférés korlátozott
• Csúcstartó tartó (TC): lehetővé teszi, hogy a henger egy rögzített tengelyen forogjon; kompatibilis néhány dupla rúd kialakítással, de ellenőrizze a gyártóval
• T-hornyos test (irányított sorozat): Az oldalra szerelt T-hornyok a hengerhenger mentén lehetővé teszik a pozíció beállítását és a profilokhoz való közvetlen rögzítést

Ne feledje, hogy a legtöbb dupla rúd kivitelnél nem állnak rendelkezésre csuklós és forgócsapos (hátsó gömb alakú) rögzítők. A kiálló hátsó rúd megakadályozza a konzol geometriáját. Ha az alkalmazáshoz csuklós hengerre van szükség, akkor általában a jobb megoldás az egyrúd kialakítás a hengeren kívüli elfordulásgátló vezetővel.

Igazítás a telepítés során

Mindkét rúdvégnek tökéletesen egytengelyűnek kell lennie a haladási iránnyal. Bármilyen szögeltérés a rúdvég csatlakozásánál hajlítónyomatékot hoz létre a rúdtömítésnél, ami felgyorsítja a kopást. Különösen a megvezetett kétrúdú hengereknél a csúszóblokk teherfelületének merőlegesnek kell lennie a rudakra 0,05 mm-en belül a rögzítési felületen. A csavar végső meghúzása előtt mérőóra segítségével ellenőrizze a beállítást. Az úszókötések (gömbcsapágyas rúdszem) a terhelési csatlakozásnál elnyelik a kisebb eltolódásokat, de nem helyettesítik a megfelelő mechanikai beállítást a beépítéskor.

Párna beállítása

A duplarudas léghenger mindkét végén állítható párnázott tűszelepek vannak. Ezeket minden egyes terhelés és sebesség kombinációhoz be kell állítani. A megfelelő párnabeállítás egyenletes lassulást eredményez anélkül, hogy hallható ütközés, és látható a dugattyú visszapattanása. Kezdje teljesen nyitott tűszeleppel (minimális csillapítás), majd fokozatosan zárja le, amíg az ütközési zaj el nem tűnik. A párna túlfeszítése – különösen a kinyújtó löketnél – drámaian csökkenti a ciklus sebességét, mivel a hengernek hosszabb ideig tart a véghelyzet elérése. Az optimális beállítás a leglazább tűpozíció, amely még mindig kiküszöböli a mechanikai hatásokat.

Karbantartás és hibaelhárítás dupla rudas léghengerekhez

A jól meghatározott és helyesen beszerelt duplarudas léghenger minimális rutin karbantartást igényel. A leggyakoribb hibamódok előre jelezhetők és megelőzhetők.

Rúdtömítés szivárgása

A leggyakrabban jelentett probléma a rúd tömszelencéknél történő külső levegő szivárgása. Szinte mindig a három tényező valamelyike ​​okozza: szennyezett levegőellátás (súroló részecskék, amelyek elvágják a tömítőajkat), rúdfelület horzsolása (oldalsó terhelés vagy beépítési sérülés miatt), vagy szélsőséges hőmérsékleti viszonyok miatti tömítés keményedése. A tömítések cseréje előtt ellenőrizze a rúd felületét, hogy nincs-e rajta horzsolás – ha új tömítést szerel fel egy sérült rúdra, az azonnali újbóli meghibásodást okoz. Használjon 600-as finomságú polírozó kendőt a rúd kisebb karcolásaira az összeszerelés előtt.

Csökkentett sebesség vagy erő

Ha egy dupla rúdú levegőhenger észrevehetően lassabban vagy gyengébb az egyik löketirányban, mint a másikban – olyan kialakításban, ahol mindkettőnek egyenlőnek kell lennie – a valószínű okok részben eltömődött nyílás, részben eltömődött áramlásszabályozó szelep vagy a dugattyútömítés meghibásodása, amely lehetővé teszi a két kamra közötti megkerülést. Válassza le a hengert, és végezzen nyomáspróbát mindegyik kamrában: alkalmazzon 0,5 MPa nyomást az egyik nyílásra, miközben blokkolja a másikat, és figyelje a nyomáscsökkenést 60 másodpercen keresztül. A percenkénti 5%-nál nagyobb nyomásesés a dugattyútömítés megkerülését jelzi.

Helyezze el a Drift-et a vezetett hengerekben

Ha egy megvezetett dupla rúd henger a löket végén egyre nagyobb helyzethibát mutat, általában a kopott lineáris csapágyak vagy a véglemez bronz perselyei a felelősek. A csapágykopás lehetővé teszi, hogy a csúszóblokk enyhén ringatjon, és eltolódik a csatlakoztatott szerszám érintkezési pontja. Cserélje ki a perselyeket a gyártó által megadott időközönként, a terheléstől függően általában 5–10 millió ciklusonként bronz esetén és 20–50 millió ciklusonként golyóscsapágyas típusoknál.

Borítóvég repedése nagy ciklusú alkalmazásoknál

Az évente több mint 20 millió alkalommal megforgatott hengereken fáradásos repedések jelenhetnek meg a fröccsöntött alumínium végburkolatokban, amelyek jellemzően a nyílásból vagy a kötőrúd furatából sugároznak. Ez annak a jele, hogy a párna beállítása túl kemény volt, ismétlődő lökésterhelést okozva a löket végén. Állítsa be újra a párnaszelepeket, és ellenőrizze a rögzítést, hogy nincs-e rezonáns rezgés, amely megsokszorozza az ütési feszültséget. Ha az újrahangolás után a burkolat repedése megismétlődik, váltson kovácsolt vagy acéltestű hengerre ugyanabban a furatsorozatban.

Választás a dupla rudas léghenger típusok között: döntési keret

Számos különböző sorozat áll rendelkezésre, a mérnökök gyakran bizonytalansággal szembesülnek azzal kapcsolatban, hogy melyik dupla rúd hengertípus felel meg a legjobban az alkalmazásuknak. A következő kritériumok strukturált módot adnak a választás szűkítésére.

Ha az üzemi nyomás, a tömítés anyaga vagy a rúd anyaga eltér a szabványtól, lépjen kapcsolatba a palack gyártójával az egyedi konfigurációért. A legtöbb nagy beszállító nem szabványos tömítéseket (Viton, PTFE), rozsdamentes acél rudat és hordó opciókat kínál lemosási környezetekhez, valamint speciális csatlakozóhelyzeteket vagy menetszabványokat (Rc, NPT, G) a meglévő pneumatikus áramkör hardveréhez.

Költségmegfontolások és teljes értékbecslés

Dupla rúd air cylinder costs more upfront than an equivalent bore single-rod pneumatic cylinder, primarily because it contains an additional rod, a second rod seal and scraper, and a second gland bore machined in the cap-end cover. For a typical 20 mm bore unit with a 50 mm stroke, the price premium over a comparable single-rod design is roughly 30–60% depending on the series and supplier.

Azokban az alkalmazásokban azonban, ahol az egyrúdú hengerhez külső forgásgátló vezetőre lenne szükség, a gazdaságosság gyakran fordított. Az elfordulásgátló vezetőrúd-szerelvény – külön vásárolható meg, és egy szabványos levegőhenger mellé szerelhető – általában többe kerül, mint egy erre a célra épített dupla rúdhenger prémium díja, bonyolultabbá teszi, és megnöveli a boríték teljes méretét. A nagy ciklusú alkalmazásokban, ahol az állásidő drága, a meghosszabbított tömítés élettartama és a megfelelően meghatározott duplarudas levegőhenger csökkentett karbantartása mérhetően alacsonyabb teljes birtoklási költséget eredményez három-öt éves távlatban.

A helyes kérdés nem az, hogy a duplarudas henger olcsóbb-e, mint egy egyrúd, hanem az, hogy olcsóbb-e, mint az egyrúdú egység, plusz az összes külső hardver és karbantartási költség, amely ahhoz szükséges, hogy az alkalmazásban azonos teljesítményt nyújtson.
