Léghengerek típusai: teljes útmutató

Melyek a léghengerek különböző típusai?

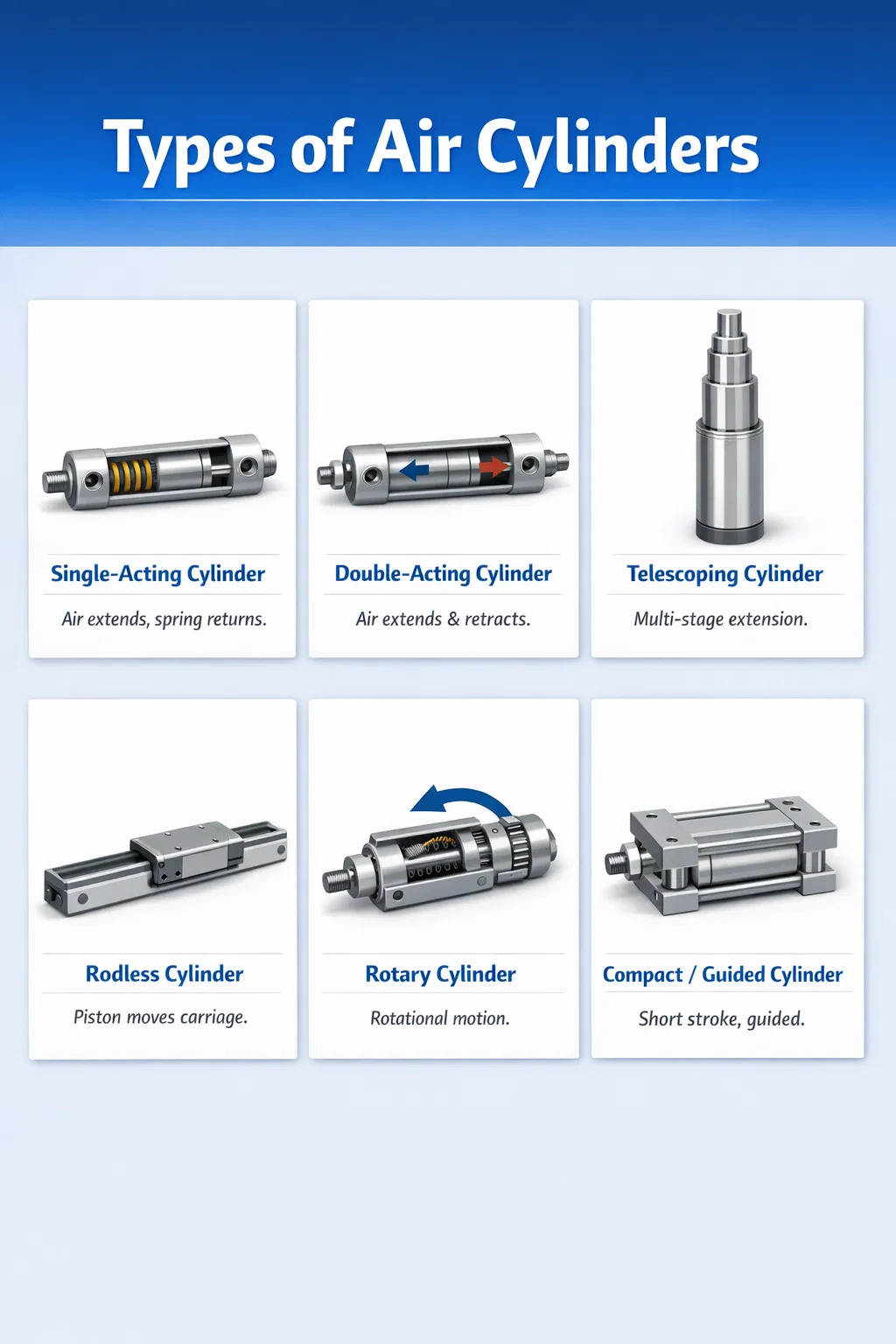

Léghengerek - pneumatikus hengereknek is nevezik - a sűrített levegő energiáját mechanikus lineáris vagy forgó mozgássá alakítják. Vannak hat elsődleges típusú léghenger ipari, autóipari és gyártási alkalmazásokban használatos: egyszeres működésű hengerek, kettős működésű hengerek, teleszkópos hengerek, rúd nélküli hengerek, forgóhengerek és kompakt/vezérelt hengerek. Mindegyik típus külön mechanikai célt szolgál, és a nem megfelelő választás idő előtti kopáshoz, energiapazarláshoz vagy a rendszer teljes meghibásodásához vezethet.

Ezeknek a kategóriáknak a megértése nem csak akadémikus – a pneumatikus hengerek globális piacát kb. 14,2 milliárd dollár 2023-ban és az előrejelzések szerint 2030-ig folyamatosan növekedni fog, a csomagolás, az élelmiszer-feldolgozás és az autóipari összeszerelés automatizálási igénye miatt. A megfelelő hengerválasztás közvetlenül befolyásolja a ciklusidőt, az energiafogyasztást és a karbantartási intervallumokat.

Egyműködésű léghengerek

Az egyszeres működésű hengerek sűrített levegőt használnak a dugattyú csak egy irányba történő mozgatására. A visszatérő löketet belső rugó vagy külső mechanikai erő, például gravitáció hajtja végre. Ezek a legegyszerűbb és legköltséghatékonyabb pneumatikus hengerek közé tartoznak.

Hogyan működnek az egyműködésű hengerek

A sűrített levegő egyetlen nyíláson keresztül jut be, és előre tolja a dugattyút. A légnyomás felengedésekor a belső rugó visszanyomja a dugattyút az eredeti helyzetébe. Mivel a rugó a munka felét végzi el, az effektív kimenő erőt a rugó ellenállása csökkenti – jellemzően a között 10% és 20% a rugó merevségétől és a hengermérettől függően.

Közös alkalmazások

• Munkadarabok befogása és tartása megmunkálás közben
• Bélyegzési és lyukasztási műveletek, ahol a visszatérő löket nem igényel erőt
• Ajtó- és kapuműködtetők, ahol a gravitáció segíti a visszatérést
• Fékszerkezetek és biztonsági reteszelő berendezések
• Mezőgazdasági berendezések, például vetőgépek és ültetési mechanizmusok

Az egyszeres működésű hengerek a legelőnyösebb választás, ha a levegőfogyasztást minimálisra kell csökkenteni, mivel a levegő csak a munkalöket során fogyasztódik el. A nagy ciklusú, percenkénti 50–100 ciklust futtató alkalmazásokban ez jelentős sűrítettlevegő-megtakarítást jelent a gyártási műszak során.

Figyelembe veendő korlátok

Az egyszeres működésű hengerek lökethossza korlátozott, mivel a hosszabb löketekhez hosszabb rugókra van szükség, amelyek elfoglalják a furat helyet és csökkentik a henger hasznos felületét. A gyakorlatban a legtöbb gyártó a rugó-visszatérésű hengereket a löketekre korlátozza 100 mm (körülbelül 4 hüvelyk) vagy kevesebb. Ezen túlmenően a kettős hatású kialakítás praktikusabbá válik.

Kettős működésű léghengerek

A kettős működésű hengerek a legszélesebb körben használt pneumatikus hengerek az ipari automatizálásban. Sűrített levegőt használnak a kinyújtás és a visszahúzás meghajtására, így a kezelő mindkét irányban teljes mértékben irányíthatja az erőt és a sebességet.

Felépítés és működési elv

A kettős működésű hengernek két légnyílása van – egy-egy a dugattyú mindkét oldalán. Amikor levegő jut be a sapkavég nyílásába, a dugattyú kinyúlik. Amikor levegőt irányítanak a rúdvég nyílásába, a dugattyú visszahúzódik. Egy irányított szabályozó szelep (általában 4/2-es vagy 5/2-es mágnesszelep) váltja fel a légáramlást a két port között. Mert nincs benne tavasz, a teljes furatfelület hozzájárul az erő kiterjesztéséhez , így ezek a hengerek lényegesen erősebbek, mint az azonos furatátmérőjű egyszeres működésű társaik.

Erőszámítási különbségek az ütések között

Egy fontos különbség: a kinyújtó és visszahúzó erők nem egyenlőek. A kinyújtott löketnél az erőt a teljes furatfelület felhasználásával számítják ki. A visszahúzási löketnél a dugattyúrúd elfoglalja a furat egy részét, így a hatásos terület – és így a visszahúzó erő – valamivel kisebb. Egy 50 mm-es furatú és 20 mm-es rúddal rendelkező hengernél 6 bar nyomáson a nyújtóerő kb. 1,178 N míg a visszahúzó erő nagyjából arra csökken 990 N . Ezt az aszimmetriát figyelembe kell venni azoknál a terveknél, ahol a visszahúzó erő kritikus.

Tipikus használati esetek

• Pick-and-place automatizálás az összeszerelő sorokon
• Szállítószalag terelők és válogató rendszerek
• Fröccsöntő gép bilincsek és ejektorok
• Robot-karvégi szerszámok
• Gépjármű karosszéria hegesztő és préselő berendezések

A kettős működésű levegőhengerek furatméretben kaphatók a 8 mm-től 320 mm felettiig , amely néhány newtontól tíz kilonewtonig terjedő erőkifejtést takar. Ennek a széles választéknak köszönhetően szinte bármilyen ipari alkalmazáshoz alkalmazhatók.

Teleszkópos léghengerek

A teleszkópos hengereket olyan alkalmazásokhoz tervezték, ahol hosszú löketre van szükség, de a visszahúzott (összecsukott) hossznak rövidnek kell maradnia. Ezt úgy érik el, hogy több egymásba ágyazott csövet – úgynevezett lépcsőket vagy hüvelyeket – használnak, amelyek egymás után egymásba nyúlnak.

Egyszeres és kettős működésű teleszkópos minták

A teleszkópos hengerek egyszeres és kettős működésű konfigurációkban is kaphatók. Az egyszeres működésű változatok egyszerűbbek és olcsóbbak, de a gravitációra vagy a teher súlyára támaszkodnak a visszahúzásnál, így leginkább függőleges emelésre alkalmasak. A kettős működésű teleszkópos hengerek teljesítmény hatására kinyúlhatnak és visszahúzódhatnak, ami lehetővé teszi a vízszintes vagy fordított szerelést – bár felépítésük lényegesen bonyolultabb és költségük is lényegesen magasabb.

Kulcsfontosságú alkalmazások

• 3-5 fokozatú hengert igénylő billenőkocsik és billenőkocsik
• Ollós emelők és munkaállványok
• Színházi színpadi gépek és szórakoztató kötélzet
• Tűzoltóautó-létra-hosszabbítások

Háromfokozatú teleszkópos henger, melynek hossza összecsukva 600 mm teljesen kiterjesztett löketet érhet el 1700 mm – behúzott hosszának közel háromszorosa. Ezt a térbeli hatékonyságot a hagyományos egyrúdú hengerrel lehetetlen elérni.

Erőcsökkentés a szakaszokon

Egy fontos mérnöki szempont: a teleszkópos henger minden egymást követő fokozata kisebb furattal rendelkezik, mint az előző, azaz a kimenő erő csökken, ahogy a henger tovább nyúlik . A tervezőknek a henger méretét a legrosszabb terhelési helyzet alapján kell meghatározniuk, amely általában a teljes kinyúlásnál vagy annak közelében történik, amikor az erő a legkisebb.

Rúd nélküli léghengerek

A rúd nélküli pneumatikus hengerek teljesen kiküszöbölik a hagyományos dugattyúrudat, ehelyett a dugattyú mozgását egy külső kocsira továbbítják, vagy átcsúsznak egy résen vagy mágneses tengelykapcsolón. Ez a kialakítás megduplázza az effektív löketet egy adott beépítési hosszhoz a hagyományos rúdhengerhez képest, így rendkívül értékesek a szűkös helyeken.

Mechanikus hornyos rúd nélküli hengerek

Mechanikus hornyos (vagy szalagos) kivitelben a hengertestnek van egy hosszirányú hornya. A belső dugattyú ezen a nyíláson keresztül csatlakozik egy külső kocsihoz. Rugalmas fém vagy műanyag szalag tömíti a nyílást a csatlakozási pont mindkét oldalán, hogy megakadályozza a levegő szivárgását. Ezek a hengerek képesek kezelni a közvetlen oldalterhelést, és nagy vezetési pontosságot igénylő alkalmazásokhoz alkalmasak.

Mágnesesen csatolt rúd nélküli hengerek

A mágnesesen csatolt rúd nélküli hengerek tömített belső dugattyút használnak, erős állandó mágnesekkel. Egy ellentétes mágnesekkel felszerelt külső kocsi követi a dugattyú mozgását a hengerfalon keresztül fizikai rés nélkül. Ez a teljesen zárt kialakítás ideális tisztatéri, élelmiszer-minőségű és lemosható környezet mert nincs nyílás a szennyeződések bejutására vagy a kenőanyagok kijutására. A kompromisszum az alacsonyabb maximális oldalterhelési kapacitás a hornyolt változatokhoz képest.

Ahol rúd nélküli hengerek Excel

• Lineáris transzfer egységek csomagoló- és címkézőgépekben
• Vízszintes ingarendszerek CNC megmunkáló központokban
• Orvosi eszközök gyártása, ahol a szennyeződés aggodalomra ad okot
• Gantry rendszerek és többtengelyes pozicionáló fokozatok

A szabványos rúd nélküli hengerek lökethossztól kezdve kaphatók 50 mm és több mint 10 000 mm között . Nagyon hosszú löketekhez forgásgátló vezetők és középső támasztékok ajánlottak, hogy megakadályozzák a hordó megereszkedését és a kocsi elsodródását.

Forgó léghengerek

Míg a legtöbb pneumatikus henger lineáris mozgást produkál, a forgó levegőhengerek a sűrített levegő energiáját szögletes (forgó) mozgássá alakítják. Ezeket gyakran pneumatikus forgóhajtóműveknek nevezik. Ezek különböznek a levegőmotoroktól – a forgóhengerek termelnek korlátozott szögű forgás (általában 90°, 180° vagy 270°) folyamatos centrifugálás helyett.

Fogasléces forgóműködtetők

A legelterjedtebb forgóhengeres kivitelben egy vagy két lineáris dugattyút használnak fogasléces fogaskerékhez, amely fogaskerék tengelyt hajt meg. A levegő nyomja a dugattyú(ka)t, a fogasléc forgatja a fogaskereket, és a nyomaték a kimenő tengelyre kerül. A kettős állványos kialakítások egyensúlyban tartják a terhelést és közel kétszerese a kimeneti nyomatéknak adott furatmérethez. Az elforgatási szögek külső ütközőkkel állíthatók, jellemzően 0° és 270° között.

Lapátos típusú forgó működtetők

A lapátos működtetők egy lapátot (lapátot) használnak, amely a kimenő tengelyhez van rögzítve egy kör alakú házban. A lapát egyik oldalán lévő légnyomás forgatja a tengelyt; az ellenkező oldalon lévő levegő visszaforgatja. Az egylapátos kivitelek akár 280°-os elforgatás , míg a dupla lapátos kivitelek kb 100° de nagyobb nyomatékot kínálnak egy kompaktabb karosszériában.

Tipikus alkalmazások

• Szelepműködtetés folyamatcsövekben (negyedfordulatú golyóscsapok, pillangószelepek)
• Indexelő táblázatok és forgó pozicionálás az összeszerelés-automatizálásban
• Robot csukló és könyök ízületek
• Alkatrészfordítás és tájolás az átviteli vonalakban
• Ajtó- és nyílászáró működtetők ipari berendezéseken

Kompakt és irányított léghengerek

A kompakt és irányított hengerek speciális változatai, amelyek két nagyon specifikus kihívást kezelnek: rendkívül szűk beépítési terek és olyan alkalmazások, amelyeknél a dugattyúrúdnak ellenállnia kell a forgásnak vagy az oldalirányú terhelésnek anélkül, hogy külső vezetőrendszerekre támaszkodna.

Rövid löketű kompakt hengerek

Palacsintahengernek vagy lapos hengernek is nevezik, ezeknek az egységeknek a testhossza a furathoz képest minimális. Az agyvérzések általában korlátozottak 1 mm-től 50 mm-ig . Lapos profiljuk lehetővé teszi, hogy olyan szűk helyekre is felszereljék őket, ahol egy szabványos hengertest egyszerűen nem férne el. A gyakori felhasználási módok közé tartozik a PCB préselés, a címkeadagolás és a mikropozicionálás a félvezető berendezésekben.

Vezetett (ikerrúd) hengerek

A megvezetett hengerek két párhuzamos dugattyúrudat tartalmaznak, amelyek egy közös elülső lemezhez vannak csatlakoztatva. Ez a konfiguráció megakadályozza a rúd elfordulását, és nagy ellenállást biztosít a nyomatékos terhelésekkel szemben (a középponton kívüli erők). A megvezetett hengerek oldalterhelést is elbírnak 4-10-szer nagyobb mint egy azonos furatú szabványos egyrúd henger, így sok alkalmazásban nincs szükség külön külső lineáris vezetőre.

Csúszó egység hengerei

A csúszó egység hengerei egy irányított kocsit integrálnak közvetlenül a hengertestbe. A kocsi lineáris csapágyakon vagy recirkulációs gömbsíneken halad, és lapos rögzítési felületet biztosít a szerszámokhoz vagy a munkadarab rögzítéséhez. Ezek az all-in-one egységek jelentősen csökkentik a tervezési és összeszerelési időt az egyedi automatizálási projektekben. A Festo, az SMC és a Parker egyaránt kínál moduláris csúszóegységeket cserélhető lökethosszúsággal és csapágykonfigurációval.

Léghenger-típusok összehasonlítása egy pillantással

Hengerrögzítési stílusok és hatásuk a teljesítményre

A henger típusától függetlenül a szerelési konfiguráció közvetlen hatással van a teljesítményre, a hosszú élettartamra és a terheléskezelésre. A szabványos ISO 15552 és NFPA T3.6.7 hengerek cserélhető rögzítési felületeket kínálnak, ami leegyszerűsíti a cseréket a különböző gyártóknál.

• Lábtartó (MS1/MS2): Fix alaprögzítés; ideális soronkénti toláshoz/húzáshoz jól beállított terhelésekkel. A helytelen beállítás a hajlítási feszültséget átviszi a rúdra és a tömítésekre.
• Karimás rögzítés (MF1/MF2): Az elülső vagy a hátsó karima csavarja közvetlenül a géplemezhez. Kiválóan alkalmas merev, soros terhelésű alkalmazásokhoz.
• Clevis tartó (MP1/MP3): Lehetővé teszi a henger elfordulását, amikor a teher ívben mozog. Széles körben használják ajtónyitókban, összekötő mechanizmusokban és billenőrendszerekben. A teljes artikuláció érdekében a rúd oldalán rúdvégrekeszt (MP5) kell használni.
• Csonkatartó (MT1/MT4): Lehetővé teszi a hengertest egy síkban való kilengését. Gyakori az ipari présekben és az anyagmozgatásban, ahol forgómozgásra van szükség.

A helytelen szerelés az egyik leggyakoribb oka a tömítés idő előtti meghibásodásának és a rúd bemetszésének. A vezető pneumatikus hengergyártók tanulmányai ezt mutatják a hengermeghibásodások több mint 30%-a terepen inkább az eltolódásnak és a helytelen szerelésnek tulajdoníthatók, mint az anyag- vagy gyártási hibáknak.

Főbb jellemzők, amelyeket a léghengerek kiválasztásakor meg kell érteni

A léghenger kiválasztása túlmutat a típus kiválasztásán. Számos műszaki paramétert együttesen kell értékelni annak érdekében, hogy a henger megbízhatóan működjön a tervezett élettartam alatt.

Furatátmérő és kimeneti erő

A kimenő erőt az F = P × A képlet határozza meg, ahol P a betáplálási nyomás, A pedig az effektív dugattyúfelület. Normál tápnyomáson 6 bar (87 psi) , egy 50 mm-es furatú henger hozzávetőlegesen 1178 N-t ad le a meghosszabbított löketnél, míg a 80 mm-es furatú henger nagyjából 3016 N-t. A furatméretek az ISO 6432 és ISO 15552 szerint szabványosítva vannak a méretezési számítások és a beszerzés egyszerűsítése érdekében.

Lökethossz és kihajlási kockázat

Hosszú löketű hengereknél nyomó terhelés alatt a dugattyúrúd meghajolhat (oszlop meghibásodása), ha a rúd átmérője alulméretezett. A mérnökök az Euler oszlopképletét használják a kihajlási határértékek ellenőrzésére, és a legtöbb gyártó olyan terhelési löket diagramokat kínál, amelyek automatikusan tartalmaznak egy biztonsági tényező 3:1 és 5:1 között . Ha a szabványos rúdátmérő nem elegendő, túlméretes rúd opciókat vagy külső vezetőrendszereket kell megadni.

Üzemi hőmérséklet és tömítési anyag

A szabványos NBR (nitril) tömítések az üzemi hőmérsékletet fedik le -20°C és 80°C között . 200°C-ig megemelt hőmérséklet esetén szilikon vagy PTFE tömítéseket használnak. Alacsony hőmérsékletű környezetekhez (-40°C-ig) speciálisan kialakított poliuretán vagy alacsony hőmérsékletű nitrilvegyületek állnak rendelkezésre. A tömítés anyagának kiválasztását a közegek kompatibilitása is befolyásolja – például ha a hengert élelmiszer-feldolgozó környezetben használják maró tisztítószerekkel végzett rendszeres lemosással, az EPDM tömítések és a rozsdamentes acél testek a megfelelő specifikációk.

Löketvégi párnázás

Nagy ciklussebességeknél a löketének végére érő dugattyú csillapítás nélkül jelentős mechanikai hatást kelt, zajt kelt, és felgyorsítja a belső alkatrészek kopását. Az állítható pneumatikus párnák a löket vége felé felfognak egy kis mennyiségű levegőt, így fokozatosan lassulnak. A megfelelően beállított párnák csökkenthetik az ütközési erőket 80-95% az azonos sebességgel és terheléssel működő, párnázott hengerekhez képest.

Karbantartási tényezők, amelyek meghosszabbítják a léghenger élettartamát

Még a legjobb minőségű pneumatikus henger is idő előtt meghibásodik, ha a rendszer, amelyben működik, nincs megfelelően karbantartva. A következő tényezők a legkritikusabbak.

Levegőminőség és szűrés

A sűrített levegő nedvesség- és részecskeszennyeződése a belső korrózió és a tömítés leromlásának fő oka. Az ISO 8573-1 3. osztályú levegőminőség (részecskék ≤ 5 µm, nyomási harmatpont ≤ 3°C, olajkoncentráció ≤ 1 mg/m³) általánosan elfogadott minimum szabvány a pneumatikus hengereknél. A megfelelő FRL (szűrő-szabályozó-kenő) egység használata minden egyes áramkörön meghosszabbítja a tömítés élettartamát két-három alkalommal a szűrő nélküli, kenés nélküli rendszerekhez képest.

Kenési gyakorlatok

A modern pneumatikus hengereket gyakran hosszú élettartamú zsírral előkenve szállítják, és nem kenő levegős rendszerekhez tervezték. Az ilyen hengerek olajködös kenése ténylegesen kiöblítheti a gyárilag felvitt zsírt és lerövidítheti az élettartamot. Mindig egyeztessen a gyártóval, hogy egy adott hengermodellnél javasolt-e a légvezeték kenése, vagy ellenjavallt.

Rúdtörlő és külső szennyeződések

Poros vagy piszkos környezetben a dugattyúrúdhoz tapadt törmelék minden visszahúzási löketnél visszahúzódik a hengerbe, és koptatóként hat a rúd tömítésén. A rúdtörlő tömítések – más néven kaparógyűrűk – a legtöbb ipari henger alapfelszereltségét képezik, de ezeket a megelőző karbantartási ütemterv részeként ellenőrizni és ki kell cserélni, általában minden 6-12 hónap magas szennyezettségű környezetben.

Hogyan válasszuk ki a megfelelő típusú pneumatikus hengert

Az adott alkalmazáshoz megfelelő hengertípus szűkítése magában foglalja a funkcionális követelményeken alapuló, egyszerű döntési folyamat elvégzését.

1. Határozza meg a mozgás típusát: A szükséges mozgás lineáris, szögletes vagy forgó? Lineáris mozgási pontok szabványos, rúd nélküli, kompakt vagy vezetett hengerekhez. A szögmozgás a forgó működtetők felé mutat.
2. Határozza meg az erőszükségletet: Számítsa ki a terhelést, beleértve a súrlódást, a tehetetlenséget és a függőleges gravitációs összetevőket. Adjon hozzá legalább 1,5-szeres biztonsági tényezőt, és válassza ki a furatátmérőt a gyártó erőtáblázataiból.
3. Állítsa be a stroke-ot: Ha a löket rövid és szűk a hely, akkor egy kompakt henger megfelelő. Ha a löket hosszú, de a beépítési hossz korlátozott, fontolóra kell venni a rúd nélküli vagy teleszkópos henger használatát.
4. Mérje fel a környezeti feltételeket: A szélsőséges hőmérsékletek, a vegyi expozíció, a mosási követelmények és a porszint mind befolyásolják a test anyagát, a tömítés kiválasztását és a felületkezelési specifikációkat.
5. Ellenőrizze a ciklus sebességét és a munkaciklust: A nagy sebességű, nagy ciklusú alkalmazások megfelelő csillapítást, megfelelő nyílásméretet és potenciálisan termikusan robusztus tömítőanyagokat igényelnek az ismételt összenyomás által termelt hő kezelésére.
6. Értékelje az oldalterhelési és nyomatékterhelési követelményeket: Ha a hengert tengelyen kívüli erőhatások érik, akkor egy vezetett henger vagy egy külső lineáris vezető elengedhetetlen a rúd idő előtti tömítésének és a persely kopásának elkerülése érdekében.

Ennek a strukturált megközelítésnek a követésével a legtöbb mérnök már az első próbálkozásra magabiztosan meghatározhatja a megfelelő pneumatikus henger típusát és méretét, elkerülve a költséges újratervezést és csereciklusokat a projekt későbbi szakaszában.
