Mi az a léghenger? Típusok, felhasználások és működésük

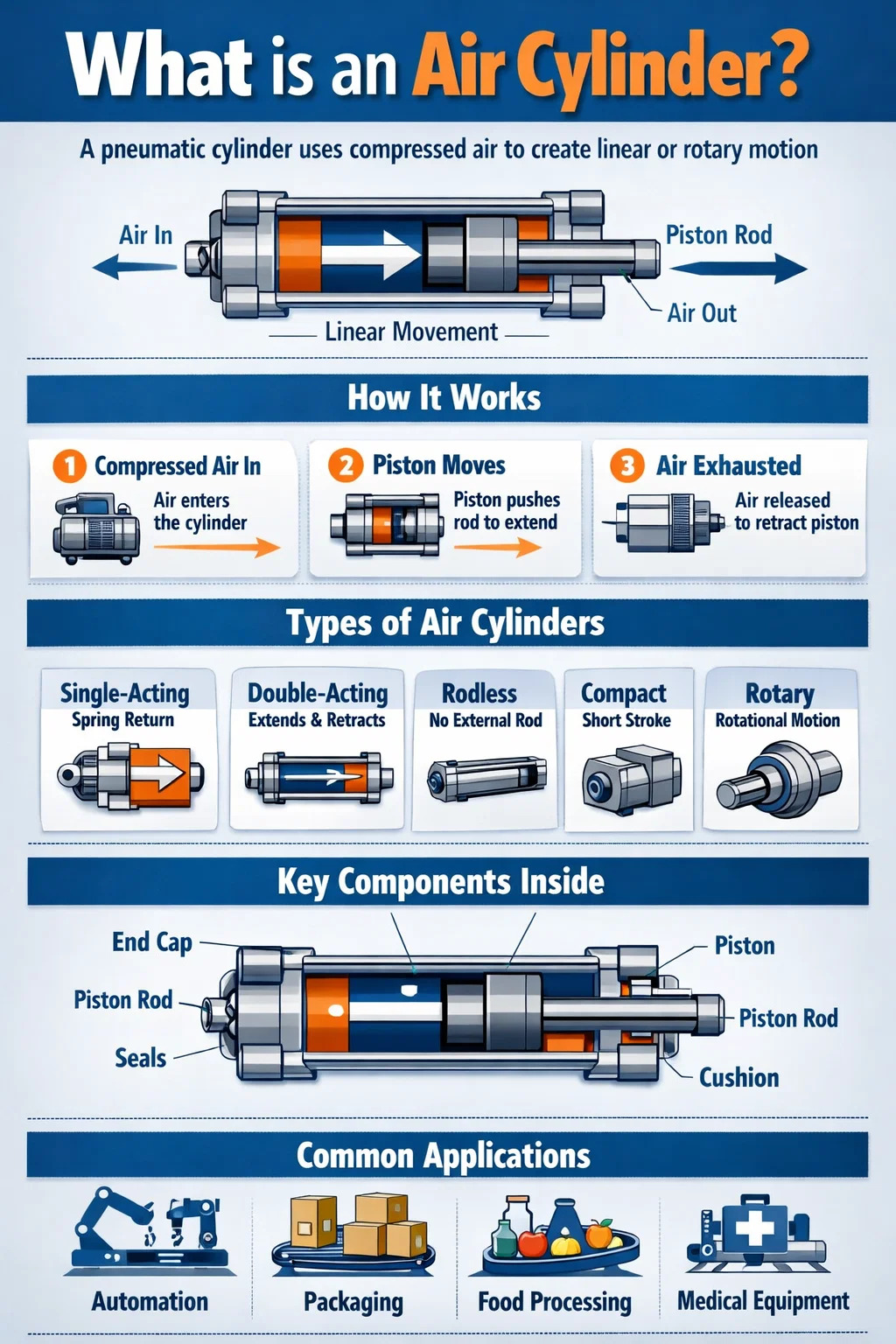

Mi az a léghenger?

An léghenger - pneumatikus hengernek is nevezik - egy mechanikus eszköz, amely sűrített levegőt használ lineáris vagy forgó mozgás és erő létrehozására. A sűrített levegőben tárolt potenciális energiát irányított mechanikai munkává alakítja át. Egyszerűbben fogalmazva: benyomod a sűrített levegőt, és a henger precíz, megismételhető erővel nyom valamit – egy bilincset, egy prést, egy szelepet, egy ajtót.

A levegőhengerek az ipari automatizálás legszélesebb körben használt működtetői közé tartoznak. Megjelennek összeszerelő sorokban, csomagológépekben, autógyártásban, élelmiszer-feldolgozásban, orvosi berendezésekben és számtalan más rendszerben. Népszerűségük az egyszerűség, az alacsony költség, a nagy sebesség és a hidraulikus alternatívákkal szembeni tisztaság kombinációjából fakad.

A szabványos pneumatikus henger hengeres hengerből, dugattyúból, dugattyúrúdból, végsapkákból, tömítésekből és levegő be- és kilépési nyílásokból áll. Sűrített levegő esetén – jellemzően at 60-120 PSI (4-8 bar) a legtöbb ipari környezetben - a dugattyú egyik oldalára lép, nyomáskülönbséget hoz létre, amely egy irányba hajtja a dugattyút és a hozzá kapcsolódó rudat. A levegő elengedése vagy átirányítása megfordítja vagy visszahúzza a mozgást.

Ez az alapvető mechanizmus nagyrészt változatlan maradt több mint egy évszázada, a modern gyártás mégis finomította a légpalackokat, hogy mikrométerben mért tűrésekkel működjenek, a ciklus élettartama meghaladja a 20 millió ütés , és a válaszidő akár néhány milliszekundum.

Hogyan működik a léghenger: az alapvető mechanika

A pneumatikus henger működésének megértéséhez meg kell vizsgálni a nyomást, a területet és az erőt. A henger által termelt kimenő erőt egy egyszerű képlet határozza meg:

Erő (F) = nyomás (P) × terület (A)

Például egy 50 mm furatátmérőjű henger dugattyúfelülete körülbelül 19,6 cm². 6 bar (87 PSI) tápnyomás mellett nagyjából elméleti nyomóerőt hoz létre 1178 Newton (körülbelül 265 font) . A valós erő valamivel kisebb a súrlódási és tömítési ellenállás miatt, jellemzően az elméleti érték 80-90%-a.

Művelet lépésről lépésre

1. A kompresszor sűrített levegőt állít elő és tárol a tartályban.
2. Egy irányított szabályozószelep (általában 4/2 vagy 5/2 szelep) a levegőt a henger megfelelő nyílásába irányítja.
3. A sűrített levegő belép a hengerkamrába, és nekinyomódik a dugattyú felületének.
4. A dugattyú mozog, kifelé hajtja a rudat (nyújtólöket).
5. A szelep átkapcsol, levegőt küld az ellenkező oldalra, és elszívja az első kamrát.
6. A dugattyú visszahúzódik kiinduló helyzetébe.

A sebességet áramlásszabályozó szelepek (más néven tűszelepek vagy fojtószelepek) szabályozzák, amelyek korlátozzák, hogy milyen gyorsan tud a levegő belépni vagy távozni a hengerkamrából. A végsapkákba épített csillapító tulajdonságok lassítják a dugattyút a löket vége közelében, hogy megakadályozzák az ütközési sérüléseket – ez fontos szempont nagy terhelés vagy hosszú löket esetén.

A léghengerek típusai és különbségeik

Nem minden pneumatikus henger egyforma. Az alkalmazáshoz választott típus a szükséges mozgástól, a rendelkezésre álló helytől, a terhelési jellemzőktől és a környezeti feltételektől függ. Íme a leggyakrabban használt kategóriák:

Egyműködésű hengerek

Az egyszeres működésű henger sűrített levegőt használ a dugattyú csak egy irányba történő mozgatására. A visszatérő mozgást belső rugó vagy külső terhelés (például gravitáció) hajtja végre. Ezeknek a hengereknek csak egy légnyílása van. Egyszerűbbek, kevesebb levegőt használnak fel ciklusonként, és ideálisak olyan rögzítéshez, sajtoláshoz és rögzítéshez, ahol a munkaerő csak egy irányban szükséges. A szokásos furatméretek tól 8 mm és 100 mm között , a rugókorlátozások miatt jellemzően 200 mm lökethosszal.

Kettős működésű hengerek

Az ipari automatizálásban legszélesebb körben használt típus. A kettős működésű henger sűrített levegőt használ mind a kinyújtáshoz, mind a visszahúzáshoz. Két levegőnyílás – egy a dugattyú mindkét oldalán – lehetővé teszi az egyes irányok független szabályozását. Ez mindkét irányban meghajtott erőt biztosít, így alkalmas lökésre, húzásra, emelésre, nyomásra és minden olyan alkalmazásra, amely a visszatérő löket aktív szabályozását igényli. A furat mérete től kezdve változhat 6 mm és több mint 500 mm között , és az ütések speciális kivitelben több méterig is terjedhetnek.

Rúd nélküli hengerek

Az egyik végéből kinyúló hagyományos dugattyúrúd helyett egy rúd nélküli henger mechanikus vagy mágneses tengelykapcsolón keresztül közvetíti a mozgást a hengerhenger külső oldalán. Ez a kialakítás nagyjából megköveteli a beépítési hossz fele egy hagyományos henger azonos lökethez, így szűk helyeken is értékes. A rúd nélküli hengerek gyakoriak a pick-and-place rendszerekben, a portálautomatizálásban és a csúszóasztalokban.

Kompakt és rövid löketű hengerek

Lapos hengereknek vagy palacsintahengereknek is nevezik, ezeket nagyon rövid löketekre tervezték – gyakran 1 mm-től 50 mm-ig — szűk helyeken. Alacsony formájuk miatt az elektronikai gyártás, a nyomtatott áramköri lapok kezelése és az orvosi eszközök összeszerelése terén kedvencekké válnak, ahol prémium a hely.

Forgó működtetők

Míg a legtöbben a léghengereket lineáris mozgással társítják, a forgó pneumatikus működtetők a sűrített levegőt szögletes mozgássá alakítják. Szelepek, pozíciórészek vagy meghajtási indextáblázatok forgatására szolgálnak. A közös elfordulási szögek 90°, 180° és 270° , bár léteznek folyamatos forgású változatok is.

Tandem hengerek

Két sorba kapcsolt henger ugyanazon a dugattyúrúdon osztozik. Ez a konfiguráció nagyjából megduplázza a kimenő erőt a furat átmérőjének növelése nélkül – akkor hasznos, ha nagy erőre van szükség, de a beépítési átmérő korlátozott.

Több pozíciós hengerek

A standard hengerek két pozíciót kínálnak: teljesen kinyújtva és teljesen visszahúzva. A többállású (vagy többfokozatú) hengerek két vagy több hengert kombinálnak, hogy három vagy négy különálló pozíciót érjenek el a löket mentén. Ez hasznos az indexelési, alkatrészpozícionálási és összeszerelési műveleteknél, amelyeknél több leállási pontra van szükség szervovezérlés nélkül.

Pneumatikus henger belsejében található kulcselemek

Minden léghenger – típusától és méretétől függetlenül – több kritikus alkatrészből épül fel. Ezen részek megértése segít a hengerek terepen történő meghatározása, karbantartása vagy hibaelhárítása során.

• Hordó (hengercső): A fő test, amely tartalmazza a dugattyút és irányítja annak útját. Általában alumíniumötvözetből, rozsdamentes acélból vagy szénacél csőből készül, precíziósan csiszolt belső felülettel. A felületi érdesség jellemzően Ra 0,4–0,8 µm, hogy minimalizálja a tömítések kopását.
• Dugattyú: A tárcsa alakú alkatrész, amely elválasztja a két légkamrát a hordóban. A pneumatikus nyomást mechanikai erővé alakítja át a rúdon. A dugattyúk O-gyűrűt vagy ajakos tömítést tartalmaznak, hogy megakadályozzák a levegő szivárgását a kamrák között.
• Dugattyúrúd: Precíziósan köszörült acél tengely (gyakran krómozott vagy keményen eloxált), amely a dugattyúhoz van rögzítve és az egyik vagy mindkét végsapkán keresztül nyúlik át. A rúd átmérője úgy van méretezve, hogy ellenálljon a nyomóterhelés alatti kihajlásnak – jellemzően az Euler-oszlop kihajlási képletével hosszabb löketekhez.
• Végzáró sapkák (fej és sapka): Zárja le a hordó két végét. A rúdoldali végsapka (fej) tartalmazza a rúdtömítést és az ablaktörlő tömítést. A vakoldali végsapka (sapka) párnaszelepeket és levegőnyílásokat tartalmazhat.
• Tömítések: Talán a karbantartás szempontjából leginkább kritikus alkatrészek. A dugattyútömítések megakadályozzák a keresztkamra szivárgását; a rúdtömítések megakadályozzák a külső szivárgást; az ablaktörlő tömítések (más néven kaparótömítések) kizárják a por és szennyeződések bejutását. A gyakori tömítőanyagok közé tartozik az NBR (nitril), a poliuretán, a PTFE és a Viton – mindegyik alkalmas különböző hőmérsékleti tartományokhoz és közegekhez.
• Párna szelepek: A végsapkákba beépített állítható tűszelepek, amelyek egy kis légzsákot zárnak be a dugattyú előtt a löketvég közelében, és fokozatosan lassítják azt. Csillapítás nélkül a nagy sebességgel, nagy terhelés mellett működő hengerek ezt meghaladó ütőerőket generálhatnak 10 kN , ami idő előtti kopást vagy szerkezeti károsodást okoz.
• Rúdcsapágy (persely): Alacsony súrlódású csapágyfelület a fejvégsapkában, amely megvezeti a rudat és elnyeli az oldalsó terheléseket. Gyakran szinterezett bronzból vagy IGUS-típusú önkenő polimerből készül.
• Helyzetérzékelők / Mágneses kapcsolók: Sok henger tartalmaz egy külső hornyot a reed kapcsolók vagy Hall-effektus érzékelők felszereléséhez, amelyek érzékelik a dugattyúba ágyazott mágnest. Ezek helyzet-visszacsatolást biztosítanak – teljesen kinyújtott vagy teljesen visszahúzott jeleket – anélkül, hogy a hengertestbe behatolna.

Főbb jellemzők, amelyeket meg kell érteni a léghenger kiválasztásakor

Az alkalmazáshoz megfelelő pneumatikus henger kiválasztása árnyaltabb, mint elsőre tűnik. A hibás specifikáció elégtelen erőt, idő előtti tömítés meghibásodását, a rúd kihajlását vagy rossz ciklusidőket eredményezhet. Itt vannak a legfontosabb paraméterek:

Furat átmérője

A hordó belső átmérője. Ez a kimeneti erő elsődleges meghatározója. A szabványos furatméretek követik az ISO 6432 (8–25 mm-es furatátmérőkhöz) és az ISO 15552 (32–320 mm-es furatátmérőkhöz) szabványokat. A gyakori méretek a 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 és 200 mm. A nagyobb furat nagyobb erőt jelent azonos nyomás mellett, de nagyobb levegőfogyasztást is jelent ciklusonként.

Lökethossz

A dugattyúrúd teljes úttávolsága a teljesen visszahúzotttól a teljesen kinyújtottig. A szabványos löketek gyakran 25 mm-es lépésekben állnak rendelkezésre, bár gyakoriak az egyedi hosszúságok. A hosszabb löketek növelik a rúd kihajlásának kockázatát, és megkövetelik a henger kihajlási terhelésének ellenőrzését az alkalmazott nyomóerővel szemben.

Üzemi nyomás

A legtöbb ipari pneumatikus henger a következőre van besorolva 1-10 bar (14,5-145 PSI) üzemi nyomás. A legáltalánosabb üzemi levegőellátás 6-7 bar. A beszerelés előtt mindig ellenőrizze a henger maximális üzemi nyomását – ennek túllépése a tömítések felszakadását vagy a végsapkák deformálódását okozhatja.

Rúdátmérő és kihajlási ellenállás

Kompressziós (toló) terheléseknél ellenőrizni kell a rúd kihajlását, különösen hosszú löketeknél. A biztonságos nyomóterhelés a rúd átmérőjétől, a szabad kihajlási hossztól és a rögzítési konfigurációtól függ. A 20 mm-es rúddal rendelkező, 800 mm szabad hosszon lévő henger csak biztonságosan kezelhető 3-4 kN kompresszióban - lényegesen kisebb, mint az elméleti dugattyúerő.

Üzemi hőmérséklet

között üzemelnek az NBR tömítéssel ellátott szabványos hengerek -20°C és 80°C . Magasabb hőmérsékleten (200°C-ig) Viton vagy PTFE tömítések szükségesek. Az élelmiszer-minőségű és tisztatéri változatok speciális anyagokat és felületkezeléseket használnak, hogy megfeleljenek az egészségügyi és szennyeződési szabványoknak.

Szerelési stílus

A henger gépvázra szerelésének módja jelentős hatással van a terhelés elosztására és beállítására. A gyakori szerelési módok a következők:

• Láb/karima rögzítés: Merev, fix rögzítés. A legjobb tiszta lineáris terhelésekhez, szögváltozás nélkül.
• Clevis tartó (hátsó forgócsap): Lehetővé teszi a henger elfordulását, alkalmazkodva a löket során szöget változtató terhelésekhez.
• Csúcstartó tartó: Oldalról elforgatható, nagy igénybevételű alkalmazásokhoz, jelentős szögelmozdulással.
• Rúdvég rögzítések: A gömb alakú rúdszemek vagy a láncrúdvégek a csúcson lehetővé teszik a szögbeállítást a terhelés csatlakozási pontján.

Ahol léghengereket használnak: Valós alkalmazások

A pneumatikus hengerek gyakorlatilag minden olyan iparágban megjelennek, amely automatizált mozgást foglal magában. Gyorsaságuk, egyszerűségük és tisztaságuk (az elszívott levegő csak levegő, nem olaj) teszik számtalan környezetben a választott hajtóművé.

Gyártási és összeszerelési automatizálás

Az autógyárakban pneumatikus hengerek hajtják a robothegesztő szerelvényeket, alkatrészbilincseket, présszerszámokat és szállítószalag terelőket. Egyetlen összeszerelősor több száz vagy több ezer léghengerből állhat, amelyek ciklussebességgel működnek 30-120 ciklus percenként . A pneumatikus pozicionálás megismételhetősége – a hardstop véghelyzetekkel – megbízhatóvá teszi a nagy volumenű gyártáshoz.

Csomagológépek

A töltőgépek, a zárófejek, a címkefelhordók, a kartondobozok és a dobozlezárók mind pneumatikus hengerektől függenek a gyors, ismételhető mozgás érdekében. A 600 palack/perc sebességgel működő palackozósor másodpercenként 10-szer megforgatja a töltőhengert, ami rendkívüli követelményeket támaszt a tömítés élettartamával és a szelep reakcióidejével kapcsolatban.

Élelmiszer- és italfeldolgozás

Az FDA-kompatibilis tömítésekkel ellátott rozsdamentes acél hengereket a hús adagolásához, a sütőipari gépekhez, a tejfeldolgozáshoz és a zöldségválogatáshoz használják. Az a képesség, hogy a berendezést vízzel és tisztítószerekkel le lehet mosni anélkül, hogy a hajtómű károsodna, kritikus előnyt jelent a hidraulikus alternatívákkal szemben ebben a környezetben.

Orvosi és gyógyszerészeti berendezések

Tisztatérrel kompatibilis, eloxált alumíniumból vagy rozsdamentes acélból készült, alacsony gázkibocsátású tömítésekkel ellátott palackok jelennek meg a tablettaprésgépekben, a fecskendőtöltő berendezésekben és a diagnosztikai analizátorokban. Ezeknek a palackoknak meg kell felelniük a szigorú szennyezési szabványoknak, és gyakran együtt kell működniük műszerminőségű levegő 0,01 µm-re szűrve .

Építőipari és nehézgépek

Míg a nagy építőipari gépek elsősorban hidraulikus hengereket használnak a kiváló erő/méret arány miatt, a pneumatikus hengerek a teherautók és vonatok légfékeiben, pneumatikus kalapácsokban, szegecselő szerszámokban és ajtóműködtető mechanizmusokban jelennek meg. A 8–10 bar nyomású sűrített levegő elegendő fékezőerőt képes létrehozni egy 40 tonnás csuklós teherautó megbízható megállításához nedves és poros körülmények között.

Nyomtatás és papírkezelés

A tekercses ofszet prések, ívadagoló prések és papírátalakító gépek pneumatikus hengereket használnak a hengerrögzítés beállításához, a lenyomat be-/kidobásához, a tintaszökőkút vezérléséhez és a megfogó mechanizmusokhoz. A pneumatikus működtetés sebessége megegyezik a modern prések nagy futási sebességével – némelyikük túl is működik 15.000 lap óránként .

Mezőgazdasági gépek

A vetőgépek, permetezőgépek és betakarító berendezések levegőhengereket használnak a vetőmag adagolására, a szórókeret összecsukására és a csomagtérajtó vezérlésére. A robusztusság kültéri környezetben, porral, sárral és hőmérséklet-ingadozásokkal a téli tárolásnál -30°C-ról a nyári szántóföldi üzemben 50°C-ra változik, kulcsfontosságú követelmény a mezőgazdasági pneumatikus alkatrészekkel szemben.

Léghengerek vs. hidraulikus hengerek vs. elektromos működtetők

Amikor a mérnökök kiválasztják a működtető szerkezet típusát, a pneumatikus hengereket két fő alternatívával hasonlítják össze: a hidraulikus hengerekkel és az elektromos hajtóművekkel (szervo vagy léptetővel hajtott lineáris fokozat). Mindegyik technológiának megvan a maga édes pontja.

A pneumatikus rendszerek energiahatékonysága – gyakran idézik kb 10-15% összességében ha figyelembe vesszük a kompresszorok hatástalanságát, az elosztási veszteségeket és a kipufogógáz-veszteségeket – ez a legjelentősebb gyengeségük a modern energiatudatos gyártás kontextusában. Az alacsony egységköltség, a megbízhatóság és az üzemi sűrítettlevegő-infrastruktúra széles körű elérhetősége azonban továbbra is a pneumatikus hengereket a nagy sebességű, közepes erejű alkalmazások gyakorlati alapértelmezésévé teszi.

Az elektromos működtetők egyre versenyképesebbek a precíz közbenső pozicionálást, erőszabályozást vagy programozható mozgásprofilokat igénylő alkalmazásokban – olyan képességek, amelyekkel a szabványos pneumatikus hengerek nem férnek hozzá arányos szelepek és visszacsatoló érzékelők hozzáadása nélkül, ami jelentősen növeli a bonyolultságot és a költségeket.

A pneumatikus áramkör: Hogyan csatlakoznak a léghengerek a rendszerhez

A levegőhenger csak egy része a pneumatikus áramkörnek. A megfelelő működéshez megfelelően megtervezett rendszerre van szükség. A tartóelemek megértése elengedhetetlen mindenki számára, aki pneumatikus rendszereket specifikál vagy karbantart.

Levegő-előkészítő egység (FRL)

Az FRL egység – szűrő, szabályozó, kenőanyag – kondicionálja a sűrített levegőt, mielőtt az elérné a hengert. A szűrő eltávolítja a részecskéket és a nedvességet; a szabályozó beállítja az üzemi nyomást; a kenőanyag (ma ritkábban használt modern önkenő tömítésekkel) finom olajködöt ad a belső alkatrészek védelmére. A tömítés idő előtti meghibásodásának elsődleges oka a henger szennyezett, nedves vagy nem megfelelő nyomású levegővel történő működtetése.

Irányvezérlő szelepek

Mágneses működtetésű irányszelepek – jellemzően 5/2 vagy 5/3 utas konfigurációk — szabályozza, hogy a kettős működésű henger melyik nyílása fogadja be a befújt levegőt és melyik távozik el. Válaszidői 5-15 milliszekundum jellemzők a szabványos mágnesszelepekre. A nagy sebességű alkalmazások pilóta-működtetésű vagy billenőszelepes szelepeket használhatnak a gyorsabb kapcsolás érdekében.

Áramlásszabályozó szelepek

A pneumatikus hengerek sebességszabályozásának szabványos megközelítése a mérő-kiáramlás-szabályozás. Korlátozzák a hengerből kilépő kipufogógáz-áramlást, ami ellennyomást hoz létre, amely csillapítja és szabályozza a dugattyú sebességét. Meter-in (az ellátás korlátozása) speciális helyzetekben használatos, de változó terhelés esetén inkonzisztens sebességet okozhat.

Nyomásszabályozók és biztonsági szelepek

Az egyedi felhasználási pontok szabályozói lehetővé teszik, hogy ugyanabban a rendszerben különböző hengerek különböző nyomáson működjenek – például egy sérülékeny részre enyhe szorítóerő, valamint egy nagy erejű préselés. A biztonsági kipufogószelepek teljes zónák vagy gépek levegőellátását megszakítják vészleállítási helyzetekben, biztonságosan felszabadítva a tárolt energiát.

Gyakori problémák a léghengerekkel és azok diagnosztizálása

Még a jól meghatározott és megfelelően telepített pneumatikus hengerek is problémákba ütköznek idővel. A leggyakoribb hibamódok ismerete diagnosztikai időt takarít meg, és megelőzi a nem tervezett leállásokat.

Levegőszivárgás

A dugattyúrúd vagy a nyílások szerelvényei körüli külső szivárgás általában hanggal vagy szappanos vízzel és buborékok figyelésével észlelhető. A dugattyútömítésen túli belső szivárgás a henger kúszását okozza, vagy nem tartja meg a pozícióját terhelés alatt – ez hallható, ahogy a levegő kiáramlik a kipufogónyíláson, amikor a hengert tartásra utasítják. A tömítéscsere a szokásos javítás; cserekészletek állnak rendelkezésre a legtöbb ISO szabványnak megfelelő hengerhez.

Lassú vagy következetlen mozgás

A lomha hengereket gyakran az eltömődött szűrőből származó korlátozott áramlás, az alulméretezett csövek, a részben zárt áramlásszabályozás vagy egy kopott vagy szennyezett irányszelep okozza. Ellenőrizze a betáplálási nyomást a hengernyílásnál (nem csak a kompresszornál) – a jelentős nyomásesések a hosszú csővezetékeken vagy az alulméretezett szerelvényeken gyakoriak azokban az üzemekben, ahol az elosztórendszer szervesen nőtt az évek során.

Rúdkarcolás és idő előtti tömítéskopás

Oldalsó terhelések – a henger tengelyére merőleges erők – felgyorsítják a rúdcsapágyak és a tömítések kopását. A henger csak axiális terhelésre készült. Ha az alkalmazás oldalsó terhelésnek teszi ki a rudat, lineáris vezetőt vagy külső csapágyat kell hozzáadni a tengelyen kívüli terhelés hordozásához. A szennyezett levegő (részecskék vagy víz) szintén koptató kopást okoz a hordóban.

Ütésvégi ütés és ütési sérülés

Amikor egy henger eléri löketének végét, és a dugattyú nagy energiával ütközik a végsapkával, lökéshullámokat, zajt és mechanikai igénybevételt generál. Az első lépés a beépített párnaszelepek beállítása (a tű óramutató járásával megegyező irányú elforgatása a korlátozás növeléséhez). Ha a hengernek nincs csillapítása, külső lengéscsillapítók vagy állítható lassítás-szabályzók is hozzáadhatók az áramkörhöz.

A henger nem mozdul

Az egyáltalán nem mozgó henger általában a következőkre utal: nincs levegőellátás (a szelep nem kapcsol, elzáródott vezeték, zárt szigetelő), a dugattyú beszorult a korrózió miatt (hosszú, kenés nélküli tárolás után gyakori), vagy a túlzott oldalterhelés vagy túlnyomás miatt törött rúd. A szisztematikus ellenőrzés – ellenőrizze a nyomást a nyíláson, erősítse meg a szelepkapcsolást mágnesszelep-jelzővel, majd ellenőrizze a hengert mechanikusan – gyorsan elhárítja az okot.

Pneumatikus hengerek karbantartásának legjobb gyakorlatai

A modern léghengereket minimális karbantartásra tervezték, de a "minimális" nem ugyanaz, mint a "nulla". A strukturált megelőző karbantartási megközelítés jelentősen meghosszabbítja az élettartamot.

• Tartsa tisztán és szárazon a levegőt: Rendszeresen engedje le a vizet a kompresszortartályból és a szűrőkből. Szereljen fel hűtött levegős szárítót a párás környezetben lévő rendszerekre. A nyomás harmatpontja 3°C vagy alacsonyabb a hengernél jó célpont. A sűrített levegőben lévő víz korróziót okoz a henger belsejében, és megduzzasztja az elasztomer tömítéseket.
• Hetente ellenőrizze a bot állapotát: A krómozott rúd felületén lévő karcolások minden löketnél károsítják a rúdtömítést. Azonnal távolítsa el a rúddal való mechanikai érintkezést okozó forrásokat (hegesztési fröcskölés, rosszul beállított szerelvények), és cserélje ki a hornyolt rudakat, mielőtt tönkretennék a tömítést.
• Proaktívan cserélje ki a tömítéseket: Sok üzem meghatározott időközönként cseréli ki a hengertömítéskészleteket – általában minden alkalommal 2-3 év nagy ciklusú berendezéseken – ahelyett, hogy a meghibásodásra várnánk. A gyártósoron a nem tervezett állásidő általában sokkal többe kerül, mint egy tömítőkészlet és 30 perc munka.
• Ellenőrizze a szerelési hardvert: A vibráció meglazítja a csavarokat, a csapszegeket és a rúdvég rögzítőanyait. A meglazult forgócsap lehetővé teszi, hogy a henger oldalra csapódjon, oldalterhelést generálva, ami felgyorsítja a kopást. Negyedévente ellenőrizze a rögzítőelemeket a nagy ciklusú vagy nagy vibrációjú berendezéseken.
• Kúszás vagy pozícióeltolódás monitorozása: A statikus terhelést tartó kettős működésű hengernek nem szabad elsodródnia. A terhelés alatti lassú helyzetváltozások a dugattyútömítés megkerülését jelzik – figyelmeztető jel a közelgő meghibásodásra, mielőtt az biztonsági vagy minőségi hibává válna.
• Tartsa kéznél a tartalék hengereket vagy tömítéskészleteket: A kritikus gyártási hengerek esetében a teljes tartalék egység a polcon lecsökkenti az MTTR-t (átlagos javítási idő) órákról percekre. A szabványos ISO-hengerek gyorsan beszerezhetők raktáron lévő forgalmazóktól, de az egyedi vagy speciális egységek átfutási ideje akár több hét is lehet.

Innovációk és trendek a pneumatikus hengertechnológiában

Míg a pneumatikus hengerek alapelve nem változott, a gyártók továbbra is érdemben finomítják és bővítik a technológiát.

Integrált helyzetérzékelés és IO-Link

A szabványos hengerekre szerelt IO-Link-kompatibilis érzékelők mostantól folyamatos helyzet-visszajelzést, diagnosztikát (ciklusszámlálás, hőmérséklet, üzemórák) és paraméterezést biztosítanak egy kétvezetékes digitális interfészen keresztül. Ez a pneumatikus hengert egy "buta" működtetőből az Ipar 4.0 architektúra intelligens összetevőjévé teszi, amely lehetővé teszi a prediktív karbantartást és a távoli felügyeletet dedikált vezetékek hozzáadása nélkül.

Arányos pneumatika

Az arányos nyomás- és áramlási szelepek helyzet-átalakítókkal kombinálva lehetővé teszik a léghengerek zárt hurkú erő- és helyzetszabályozását. Bár ezek a rendszerek nem egyeznek meg a szervoelektronika pontosságával, képesek elérni a pozicionálás megismételhetőségét ±0,1 mm és ellenőrzött erőkifejtés – a korábban csak hidraulikus vagy elektromos hajtóművekre korlátozódó képességek. A költségek továbbra is magasabbak, mint az egyszerű be/ki pneumatika, de alacsonyabbak, mint a teljes szervoelektromos rendszereké.

Energia-visszanyerés és -hatékonyság

A sűrített levegő drága – 1 kW mechanikai munka előállítása sűrített levegőből általában költséges 7-8-szor több mint ugyanaz a munka villanymotorból. Ez ösztönözte a nyomásfokozó rendszerek, a levegőtakarékos áramkörök, amelyek a löket közepén megszakítják az ellátást, és a visszanyerő rendszerek kifejlesztését, amelyek rögzítik a kipufogógáz-energiát. Egyes gyártók 30–50%-os levegőmegtakarításról számolnak be az optimalizált körökben.

Könnyű és korrózióálló anyagok

A nagy szilárdságú eloxált alumínium, a szálerősítésű polimerek és a rozsdamentes acél hengerek csökkentik a súlyt – ez fontos olyan alkalmazásokban, ahol a henger mozgó részre van felszerelve –, miközben ellenáll az agresszív lemosó vegyszereknek, a sópermetnek és a kültéri expozíciónak. Az orvosi minőségű palackok elektropolírozott rozsdamentes acélt használnak az esetleges szennyeződések kiküszöbölésére.

Miniatürizálás

A precíziós megmunkálás és a tömítési technológia fejlődése a gyártási levegőhengerek minimális használható furatátmérőjét a 2,5 mm , akár 1 mm-es ütésekkel. Ezeket a mikrohengereket orvosi diagnosztikai berendezésekben, félvezető-kezelésben és mikro-összeszerelési alkalmazásokban használják, ahol minden gramm és milliméter számít.
