Mit csinál egy léghenger? Funkciók, típusok és felhasználások

Mit csinál egy léghenger – a rövid válasz

An léghenger - pneumatikus hengernek is nevezik - a sűrített levegő energiáját lineáris mechanikai mozgássá alakítja. Amikor a sűrített levegő belép a henger egyik oldalára, egy dugattyút nyom egy tömített furat mentén, szabályozott toló- vagy húzóerőt generálva. Ez az erő mozgat egy terhet, rögzít egy alkatrészt, felemel egy munkadarabot, működtet egy szelepet, vagy több tucat egyéb mechanikai feladatot hajt végre ipari, autóipari és gyártási környezetben.

Gyakorlatilag: Ön beállított nyomáson szállítja a levegőt, és a henger precíz, ismételhető löketet ad. A legtöbb szabványos léghenger 40 és 150 PSI (2,8 és 10,3 bar) között működik. , amely a miniatűr hengerekben lévő néhány newtontól a nagy furatú ipari egységekben több tízezer newtonig terjedő erőket hoz létre. Egy 100 mm-es furatú henger 6 bar nyomáson például nagyjából 4712 N (körülbelül 1060 lbf) tolóerőt ad le – ez elegendő egy csapágy préseléséhez, címkék lebélyegzéséhez vagy egy szállítószalag kapujának egy másodperc alatt történő előretolásához.

A legfontosabb előny a hidraulikus vagy elektromos hajtóművekkel szemben az egyszerűség: a levegő tiszta, összenyomható, és gyakorlatilag minden gyárban elérhető. A pneumatikus szelepmozgatók nem igényelnek visszatérő vezetéket a folyadékhoz, nem termelnek hőt a motorokból, és megfelelő karbantartás mellett milliószor körbeforgathatók jelentős kopás nélkül.

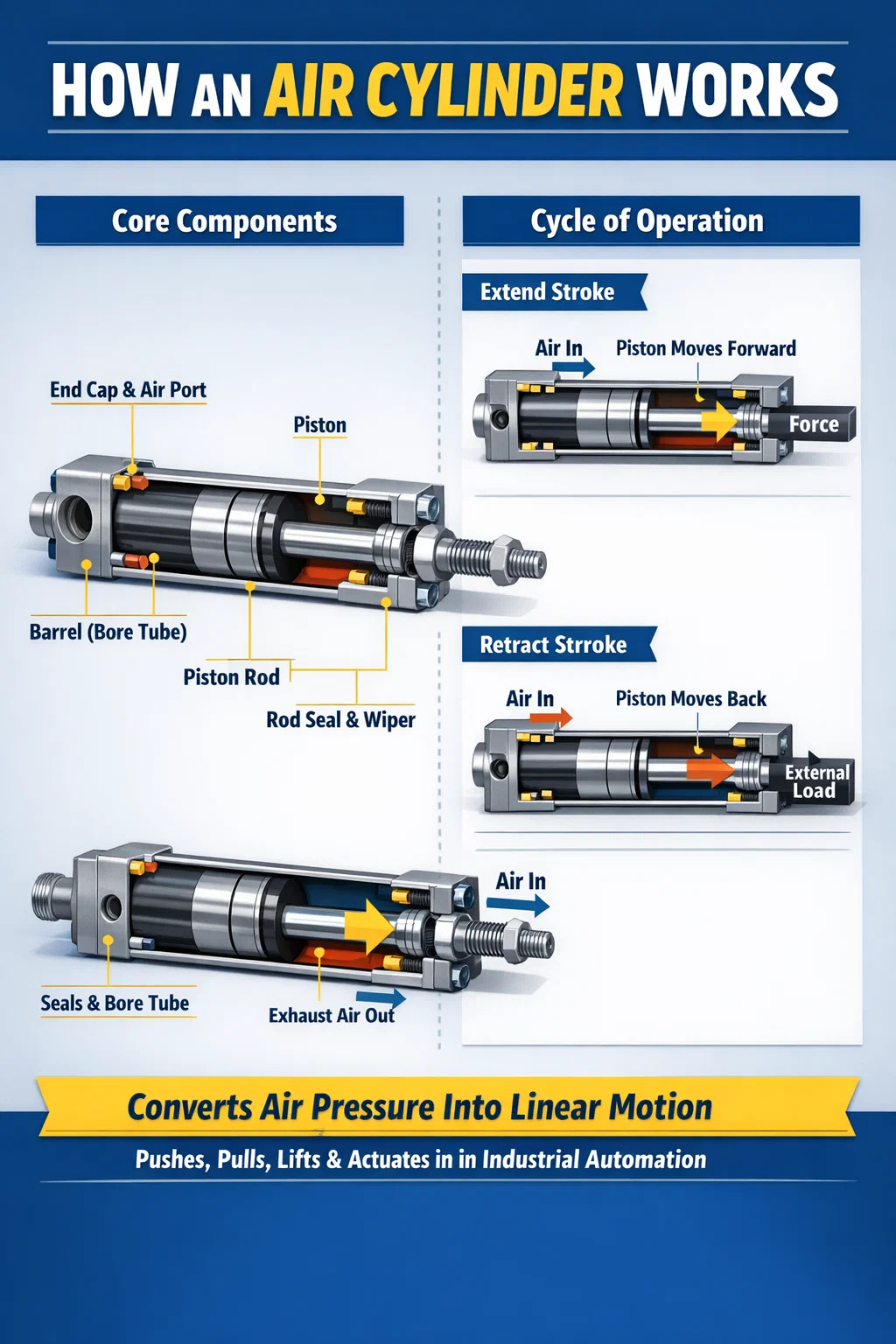

Hogyan működik a léghenger belül

A belső mechanika megértése segít a pneumatikus henger kiválasztásánál, méretezésénél vagy hibaelhárításánál. Minden léghengernek ugyanaz az alapvető felépítése, még akkor is, ha a külső alakja változó.

Alapkomponensek

• Hordó (furatcső): A hengeres ház jellemzően alumíniumötvözetből, rozsdamentes acélból vagy keményen eloxált alumíniumból készül. A furat átmérője közvetlenül meghatározza a kimeneti erőt.
• Dugattyú: A furat belsejében csúszó tárcsa, amelyet O-gyűrűk vagy ajakos tömítések zárnak le, hogy megakadályozzák a levegő megkerülését.
• Dugattyúrúd: Edzett, krómozott acélrúd a dugattyúhoz rögzítve, amely erőt ad át a külső terhelésre.
• Zárósapkák (fejek): Zárja le a henger mindkét végét, és rögzítse a levegő bemeneti/kimeneti nyílásait.
• Rúdtömítés és ablaktörlő: Akadályozza meg a levegő szivárgását a rúd mentén, és tartsa távol a szennyeződéseket a furatból.
• Párnaállítók: A végsapkákba beépített opcionális tűszelepek, amelyek a löket végén lelassítják a dugattyút, csökkentve az ütközési zajt és a kopást.

A mozgás körforgása

Amikor egy mágnesszelep kinyílik, sűrített levegő áramlik a henger fedelének nyílásába. A légnyomás a dugattyú felületére támaszkodik. Az erő egyenlő a nyomás és a dugattyú effektív felületének szorzatával (F = P × A) . Ahogy az erő legyőzi a súrlódást és a terhelési ellenállást, a dugattyú előrehalad – meghosszabbítja a rudat. A visszahúzáshoz a szelep kapcsol: levegő jut be a rúdvég nyílásába, nyomás hat a dugattyú gyűrűs felületére (a teljes terület mínusz a rúd keresztmetszete), és a rúd visszahúzódik. Az elszívott levegő a hangtompítón keresztül távozik a zaj csökkentése érdekében.

Ez a teljes ciklus – kinyújtás és visszahúzás – a másodperc töredékei alatt lezajlik. A csomagolósorokon használt nagy sebességű pneumatikus hengerek általában 5-10 teljes ciklust teljesítenek másodpercenként. A robotizált pick-and-place cellákban a löketenkénti 200-300 ezredmásodperces ciklusidő szabványos.

A léghengerek típusai és azok működése

Nem minden pneumatikus henger látja el ugyanazt a funkciót, és nem felel meg minden alkalmazásnak. A henger kialakítása határozza meg, hogyan mozog, mekkora erőt fejt ki és milyen irányba hat. Az alábbiakban felsoroljuk a leggyakoribb típusokat.

Egyszereplős vs. kettős: melyik működik jobban?

Az egyszeres működésű pneumatikus hengerek csak egy irányba használják a légnyomást; egy visszatérő rugó visszahozza a rudat. Körülbelül fele annyi levegőt fogyasztanak, mint a kettős működésű egységek, ami vonzóvá teszi azokat az egyszerű rögzítési feladatokhoz, ahol csak a hosszabb lökethez van szükség energiára. A rugó azonban elfoglalja a belső teret, 10-20%-kal csökkenti az effektív lökethosszt, és a rugóerő a dugattyúval szemben hat kinyújtáskor – csökkentve a nettó kimenő erőt.

A kettős működésű léghengerek sűrített levegőt használnak a kinyújtáshoz és a visszahúzáshoz egyaránt. Ez a leggyakoribb típus az ipari automatizálásban , amely világszerte a pneumatikus működtetőberendezések többségét teszi ki. Mindkét irányban teljes mértékben szabályozható erőt biztosítanak, pontos sebességszabályozást tesznek lehetővé áramláskorlátozókkal minden porton, és nincs rugósebességük, amelyet figyelembe kellene venni az erőszámításoknál.

Ahol léghengereket használnak – Valós alkalmazások

A pneumatikus hengerek gyakorlatilag minden gyártási szektorban és a mindennapi infrastruktúra számos területén megjelennek. Sebességük, tisztaságuk és költséghatékonyságuk miatt a domináns lineáris működtető szerkezet a könnyű és közepes erőhatású alkalmazásokban.

Gyártó és összeszerelő sorok

Ez a légpalackok legnagyobb alkalmazási területe. Az autóipari összeszerelő sorokon a pneumatikus aktuátorok olyan feladatokat látnak el, mint az alkatrészátvitel, az alkatrészek hegesztés közbeni befogása, az ajtópántok préselése és a csavarozási rögzítés elhelyezése. Egyetlen jármű-fehér karosszéria-összeszerelő állomás 50-200 különálló pneumatikus hengert használhat szinkronizált sorrendben. A furat mérete jellemzően 32 mm és 125 mm között van, 25 mm és 400 mm közötti löketekkel a feladattól függően.

Élelmiszer- és italfeldolgozás

Az élelmiszer-feldolgozáshoz olyan működtetőkre van szükség, amelyek maró hatású tisztítószerekkel lemoshatók és ellenállnak a szennyeződéseknek. Az FDA-kompatibilis tömítésekkel és külső kenőnyílások nélküli rozsdamentes acél légpalackok alapfelszereltség a palackozó üzemekben, pékségekben és húsfeldolgozó létesítményekben. A léghengerek szállítószalagokon válogatják szét a termékeket, működtetik a töltőfúvókákat, és üzemeltetik a csomagológépeket – óránként több ezer ciklust teljesítve magas páratartalmú környezetben.

Csomagológépek

A kartondobozok, az űrlapkitöltő-tömítő gépek és a tokfelállító gépek nagymértékben támaszkodnak pneumatikus hengerekre a szárnyak hajtogatásához, a termékek tolásához és a dobozok formázásához. A magas ciklusarány - egyes csomagolósorok 400-600 csomag/perc sebességgel működnek — szinte azonnali reakcióval és hosszú élettartammal rendelkező hajtóműveket igényel. Itt különösen elterjedtek a kompakt profilhengerek (ISO 21287 sorozat), amelyek helyet takarítanak meg a zsúfolt gépkeretekben.

Anyagmozgatás és szállítás

A léghengerek a szállítószalag csomópontjainál elvezetik a termékeket, emelik és süllyesztik le az ütközőkapukat, és raktározási műveletek során raklapemelőket működtetnek. A rúd nélküli pneumatikus hengerek különösen értékesek ezekben a beállításokban, mivel hosszú löketeket biztosítanak – egyes katalógusmodelleknél akár 6000 mm-ig is – anélkül, hogy a meghosszabbított rúd helyigénye lenne.

Autóipari szervizberendezések

A járműemelők, a gumiabroncs-cserélők és a fékező esztergák mind pneumatikus működtetőkön alapulnak. A karosszériaműhelyek levegő-olaj-rendszerei egyesítik a pneumatika sebességét a hidraulika összenyomhatatlanságával, és egy léghenger segítségével nyomják a hidraulikafolyadékot a precíz préselési műveletek érdekében – akár 20 tonna erőt is kifejtve a műhelylevegő-ellátásból.

Orvosi és laboratóriumi berendezések

A 6 mm-es furatú miniatűr légpalackokat diagnosztikai berendezésekben, mintakezelő robotokban és kórházi ágyakban használják. Ezek a palackok tiszta, száraz levegőt vagy nitrogént használnak, így kompatibilisek a steril környezettel. Kis súlyuk és rezgésmentes működésük kritikus fontosságú a precíziós laboratóriumi műszerekben.

Építőipari és nehézgépek

Bár a nehézgépek nagyobb erősűrűségük miatt gyakrabban használnak hidraulikus hengereket, a pneumatikus hengerek még mindig megjelennek a légfékrendszerekben, a buszok és vonatok ajtóműködtetésében, valamint a pneumatikus emelőkalapácsokban. A teleszkópos léghengerek billenőkocsi-ágyakat emelnek és emelőkosárokat működtetnek ott, ahol nincs szükség pontos közbenső pozicionálásra.

Hogyan számítsuk ki a léghenger által termelt erőt

A pneumatikus henger helyes méretezéséhez két erőérték kiszámítása szükséges: a nyújtóerő (a dugattyú teljes felületére ható) és a visszahúzó erő (a dugattyú gyűrűfelületére ható, amelyet a rúd keresztmetszete csökkent).

Extend Force Formula

F_extend = P × (π/4) × D²

Ahol P a tápnyomás Pascalban (1 bar = 100 000 Pa), D pedig a furat átmérője méterben.

Visszahúzási erő képlet

F_visszahúzás = P × (π/4) × (D² − d²)

Ahol d a rúd átmérője. 63 mm-es furatú hengerhez 20 mm-es rúddal, 6 bar nyomáson:

• Nyújtóerő: 600 000 × (π/4) × 0,063² ≈ 1870 N
• Visszahúzó erő: 600 000 × (π/4) × (0,063² − 0,020²) ≈ 1,681 N

A gyakorlatban a tényleges kimeneti erő 10-20%-kal alacsonyabb az elméletinél a tömítés súrlódása és a kipufogóvezetékben kialakuló ellennyomás miatt. A mérnökök általában 0,8 és 0,9 közötti hatékonysági tényezőt alkalmaznak a terhelési méretezéshez szükséges effektív hengererő kiszámításakor.

Mindig olyan hengert válasszon, amely megfelelő legalább 25-50%-kal nagyobb elméleti erő, mint a szükséges terhelés megbízható működtetés biztosítása a teljes nyomás- és hőmérséklet-tartományban.

Léghenger vs. hidraulikus henger vs. elektromos működtető

A pneumatikus, hidraulikus és elektromos lineáris hajtóművek közötti választás az erőkövetelményektől, a precíziós igényektől, a munkaciklustól és a környezeti feltételektől függ. Mindegyik technológia különböző forgatókönyvekben kiváló.

Az elvitel: a léghengerek nyernek a sebesség, az egyszerűség és az előzetes költségek miatt . A hidraulikus hengerek dominálnak ott, ahol hatalmas erőre van szükség egy kompakt csomagban. Az elektromos hajtóművek vezetnek, ha a középlöketű pozicionálási pontosság vagy az energia-visszanyerés számít. Sok modern gyár mindhárom technológiát ugyanabban a létesítményben alkalmazza, mindegyik az általa legjobban kezelt feladathoz illeszkedik.

Pneumatikus henger kiválasztásakor meg kell érteni a legfontosabb műszaki jellemzőket

A nem megfelelő henger – akár kissé alulméretezett – vásárlása sikertelen ciklusokhoz, idő előtti tömítéskopáshoz, gépleálláshoz és költséges termelési veszteségekhez vezethet. Az alábbi specifikációk megértésével elkerülhető a legtöbb kiválasztási hiba.

Furat átmérője

A furat a hengercső belső átmérője, és a kimenő erő elsődleges meghatározója. A szabványos furatméretek az ISO 15552 vagy az NFPA T3.6.7 sorozatot követik: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 és 320 mm-es lépésközök gyakoriak. A furat megkétszerezése megnégyszerezi az erőt ugyanazon a nyomáson, mivel az erő a területtel skálázódik (A = πD²/4).

Lökethossz

A löket az a teljes távolság, amelyet a dugattyúrúd megtesz a teljesen visszahúzott és teljesen kinyújtott állapotban. A hosszabb löketek növelik a rúd kihajlásának kockázatát nyomó terhelés hatására. A legtöbb gyártó oszlopszilárdság-táblázatot biztosít az adott lökethez és rúdátmérőhöz tartozó maximális megengedett tolóerő meghatározásához. A furatátmérő körülbelül 10-szeresét meghaladó löketeknél vezetett hengerekre vagy külső támasztékra van szükség.

Üzemi nyomástartomány

A legtöbb pneumatikus henger 1-10 bar (14,5-145 PSI) névleges nyomással rendelkezik. A minimális üzemi nyomás – jellemzően 1-2 bar – kritikus: a 4 bar nyomásra méretezett hengerek leállhatnak vagy hibásan foroghatnak, ha az üzemi légnyomás a csúcsigény idején csökken. Mindig ellenőrizze a levegőellátás szabályozott minimális nyomását a henger bemeneténél, ne csak a kompresszor kimeneténél.

Szerelési stílus

A szerelés határozza meg, hogy a henger hogyan továbbítja az erőt a gépvázra, és hogyan kezeli az eltolódást. A gyakori szerelési módok a következők:

• Lábtartó (FB): Csavarok sík felületre; merev, tiszta axiális terhelésekhez jó.
• Karimás rögzítés (FA/FF): Csavarozott sapka vagy rúd végén; nagyon merev, nagy teherbírású.
• Clevis tartó (CB/CA): Lehetővé teszi a henger elfordulását; akkor szükséges, ha a teherpálya szögeltolódású.
• Csúcstartó (MT): Elfordulás egy központi csapon; présekben és összekötő mechanizmusokban használják.

Merev rögzítőket (talp és karima) csak akkor szabad használni, ha a terhelés tökéletesen egy vonalban van a rúd tengelyével. Bármilyen szögeltérés merev rögzítéssel oldalirányú terhelést okoz a dugattyúrúdon, felgyorsítja a rúdtömítés kopását, és idővel potenciálisan meghajlítja a rudat.

Párnázás

Amikor egy dugattyú nagy sebességgel eléri a löket végét, beleütközik a végsapkába. Ez csillapítás nélkül lökésszerű terheléseket hoz létre, amelyek károsítják a hengert, a gépvázat és az összes csatlakoztatott szerszámot. A beépített párnabeállítók a löket végén egy levegőzsebeket zárnak be a dugattyú előtt, és pneumatikus dashpot hatást keltenek. 300 mm/s feletti dugattyús sebességnél a csillapítást szabványosnak kell tekinteni nem pedig opcionális.

A tömítés anyaga és a hőmérséklet besorolása

A szabványos NBR (nitril) tömítések –20°C és 80°C közötti hőmérsékletet fednek le, és a legtöbb gyári környezetben megfelelőek. A magas hőmérsékletű alkalmazásokhoz (festőkemencék, öntödék) FKM (Viton) tömítések szükségesek, 200°C-ig. Az alacsony hőmérsékletű vagy élelmiszer-biztonságos alkalmazásokhoz EPDM tömítések vagy PTFE-bevonatú alkatrészek szükségesek. A nem megfelelő tömítőanyag használata gyakori oka a henger idő előtti meghibásodásának.

Gyakori problémák a léghengerekkel és megoldásuk

Még a jól megválasztott pneumatikus hengereknél is előfordulnak hibák az idő múlásával. A tünetek korai felismerése jelentős állásidőt és javítási költségeket takarít meg.

A henger sodródik vagy nem tartja meg a pozíciót

Ha egy megterhelt henger lassan elsodródik kinyújtott helyzetéből, amikor a szelep zár, akkor a dugattyútömítés levegőt szivárog a dugattyúfelületen túl. Ez az egyik leggyakoribb léghenger-meghibásodási mód . A javítás magában foglalja a dugattyú O-gyűrűk vagy ajakos tömítések cseréjét. Mielőtt ezt megtenné, ellenőrizze, hogy a henger a névleges nyomása felett üzemelt-e, ami felgyorsítja a tömítés extrudálását a hézagokba.

Külső levegő szivárog a rúdnál

A rúdtömítés körül sziszegő hang vagy látható légáram a rúdtömítés kopását vagy a rúdfelület sérülését jelzi. A krómozott rudakon korróziós gödrök vagy repedések keletkezhetnek, ha az ablaktörlő tömítése meghibásodik, és lehetővé teszi a szennyeződések bejutását. A gödrös rúd gyorsan átvágja az új tömítéseket – magát a rudat is ellenőrizni kell, és gyakran cserélni kell. Kíméletlen környezetben érdemes megfontolni a kerámia bevonatú rozsdamentes acél rudakat a lényegesen hosszabb élettartam érdekében.

Lassú vagy lassú ütés

Ha egy henger a vártnál lassabban fejezi be a löketét, ellenőrizze a következő sorrendben: tápnyomást a hengernyílásnál (bizonyosodjon arról, hogy nincs nyomásesés a vezetékekben), áramlásszabályozó szelepeket (lehet, hogy túlságosan korlátozóan van beállítva), légszűrő tartályt (eltömődött szűrő csökkenti az áramlást) és hengerfuratot (belső korrózió vagy szennyeződés növeli a tömítés súrlódását). A részlegesen zárt kipufogógáz-áramlás szabályozása az egyetlen leggyakoribb oka a lassú terjeszkedésnek a helyszíni telepítéseknél.

A henger terhelés alatt nem nyúlik ki

Amikor egy henger szabadon mozog terhelés nélkül, de az alkalmazott terhelés alatt leáll, a furat mérete nem megfelelő a szükséges erőhöz. Számítsa újra az F = P × A segítségével, figyelembe véve a súrlódást és az ellennyomást. A megoldás vagy a furatméret növelése, a tápnyomás növelése (biztonságos határokon belül), vagy a terhelési igény csökkentése. Soha ne emelje meg egyszerűen a nyomást a henger névleges maximuma fölé – ez károsítja a tömítéseket és felszakíthatja a végsapkákat.

Idő előtti tömítéskopás

Azok a tömítések, amelyek cserére szorulnak néhány hónapos szervizelés után – a várt milliós ciklusok helyett – általában három ok egyike miatt hibásodnak meg: szennyezett levegőellátás (koptató részecskék a furatban és a tömítésekben), oldalirányú terhelés a rúdon (hibás beállítás miatt), vagy nem megfelelő kenés. Minden pneumatikus tápvezetéken használjon FRL (szűrő-szabályozó-kenő) egységet. A PTFE tömítésekkel ellátott olajmentes hengerek esetében gondoskodjon tiszta és száraz levegőről, ne a PTFE-t lebontó kenőanyag köd hozzáadása helyett.

Hogyan lehet meghosszabbítani a léghenger élettartamát

A jól karbantartott légpalacknak tiszta ipari környezetben tartósnak kell lennie 50-100 millió ciklus mielőtt tömítőkészlet cserére lenne szüksége. Az élettartam eléréséhez a teljes pneumatikus áramkörre kell figyelni, nem csak magára a hengerre.

• Szűrje le a levegőt 5 mikronra vagy annál nagyobbra. A részecskeszennyeződés a vezető oka a furatok és a tömítések gyorsuló kopásának. A 40 mikronos szabványos szűrő nem elegendő a henger védelméhez.
• Szabályozza a tápnyomást a legalacsonyabb hatásos szintre. A 6 bar-os futás, amikor a 4 bar eléri a szükséges erőt, energiát pazarol és növeli a tömítési feszültséget. Minden 1 bar túlnyomás mérhetően csökkenti a tömítés élettartamát.
• Telepítse a párnázást minden nagy sebességű alkalmazásra. A löketvégi ütközés párna nélkül a működési erő 5-10-szeresének megfelelő pillanatnyi lökéserőt, megrepedhet a végsapkákat és deformálhatja a dugattyúkat.
• Pontosan igazítsa a hengerrudat a terhelési útvonalhoz. Már 1-2 fokos szögeltérés is folyamatos oldalterhelést hoz létre, amely 3-5-ször gyorsabban koptatja a rúdtömítéseket, mint egy helyesen beállított telepítésnél.
• Használjon szárítót vagy utóhűtőt a kompresszor kimenetén. A levegővezetékben lecsapódó víz a bevonat nélküli alumínium furatok belső korrózióját okozza, és lerontja a kenőanyag filmeket a tömítéseken.
• Ütemezze be a rúd állapotának időszakos ellenőrzését. Szemrevételezéssel ellenőrizze a rúd lyukacsos ütéseit, horzsolásait vagy korrózióját normál környezetben három-hat havonta, zord körülmények között havonta.

A légpalackokra vonatkozó ISO szabványok

A szabványosítás biztosítja, hogy a különböző gyártók hengerei méretben cserélhetők legyenek, így a csere és a több forrásból történő beszerzés egyszerű. Az elsődleges szabványok a következők:

• ISO 15552: A kör- és négyszögprofilú pneumatikus hengerek fő nemzetközi szabványa (a korábbi ISO 6431 és VDMA 24562). Meghatározza a furatméreteket, a csatlakozómeneteket, a szerelési méreteket és a rúdvég meneteit. Ez a szabvány a legtöbb közepes és nagy ipari hengerhez világszerte.
• ISO 21287: Kompakt hengerek korlátozott beépítési helyigénnyel. Gyakori a csomagoló- és élelmiszeripari gépekben, ahol a gépek borítékai szorosak.
• ISO 6432: Miniatűr hengerek 8-25 mm furatig, műszerezési és könnyű összeszerelési feladatokhoz.
• NFPA T3.6.7: Az észak-amerikai ipari gépekben elterjedt kötőrúd-hengerekre vonatkozó észak-amerikai (NFPA) szabvány. A furatméretek és a rögzítési minták eltérnek az ISO 15552 szabványtól, ezért cserevásárlás előtt ellenőrizze az alkalmazandó szabványt.

Az ISO-szabványnak megfelelő légpalack megadása azt jelenti, hogy bármely gyártó megfelelő terméke beépülhet csereként – ez jelentős előny a globális ellátási láncokban, ahol a preferált márkák hosszú átfutási idővel rendelkezhetnek.
